【国家标准】 交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第5部分：对地阻抗

ICS17.220.20

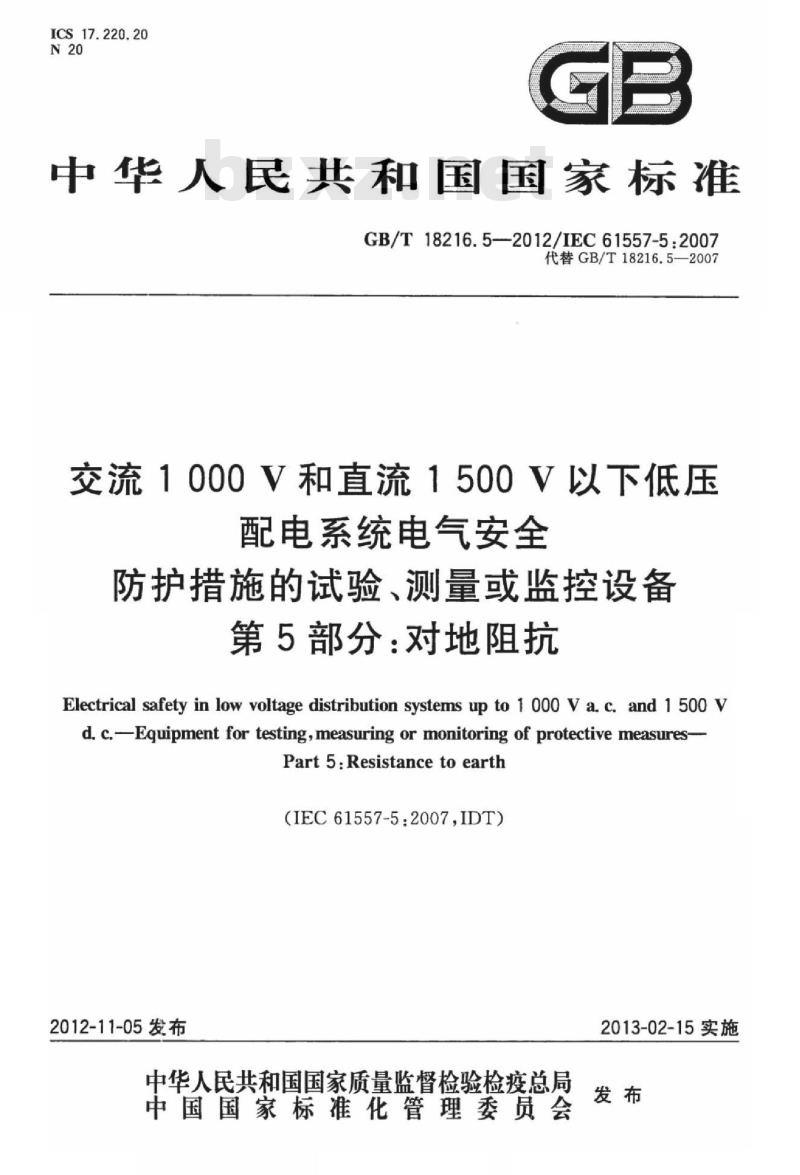

中华人民共和国国家标准
GB/T18216.5—2012/IEC61557-5:2007代替GB/T18216.5-—2007
交流1000V和直流1500V以下低压配电系统电气安全
防护措施的试验、测量或监控设备第5部分：对地阻抗
Electrical safety in low voltage distribution systems up to 1 000 V a c. and 1 500 Vd. c.-Equipment for testing,measuring or monitoring of protective measures-Part5.Resistanceto earth
（IEC61557-5：2007,IDT)
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-02-15实施

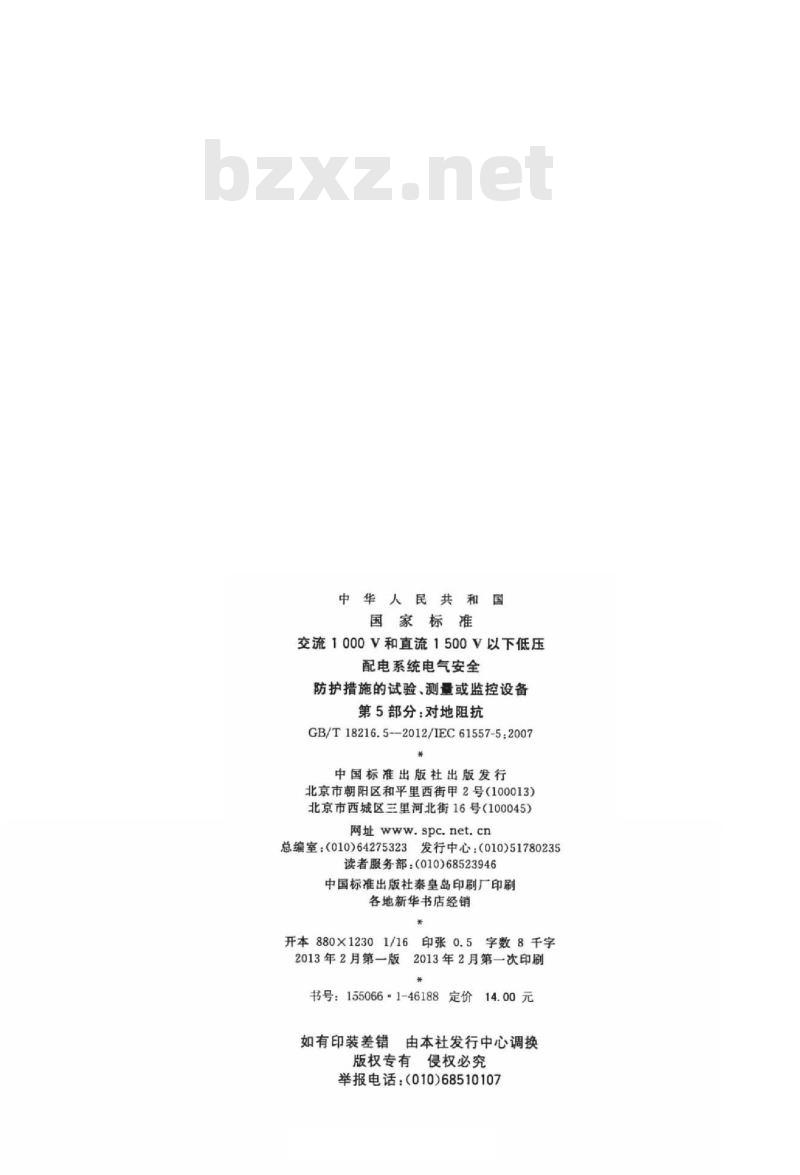

中华人民共和
国家标准
交流1000V和直流1500V以下低压配电系统电气安全
防护措施的试验、测量或监控设备第5部分：对地阻抗
GB/T18216.5--2012/IEC61557-5:2007*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
3发行中心：（010)51780235
总编室：（010)64275323
读者服务部：（010）68523946
中国标出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数8千字
2013年2月第一版
2013年2月第一次印刷
书号：155066-1-46188定价
如有印装差错
由本社发行中心调换
有侵权必究
版权专有
举报电话：（010)68510107

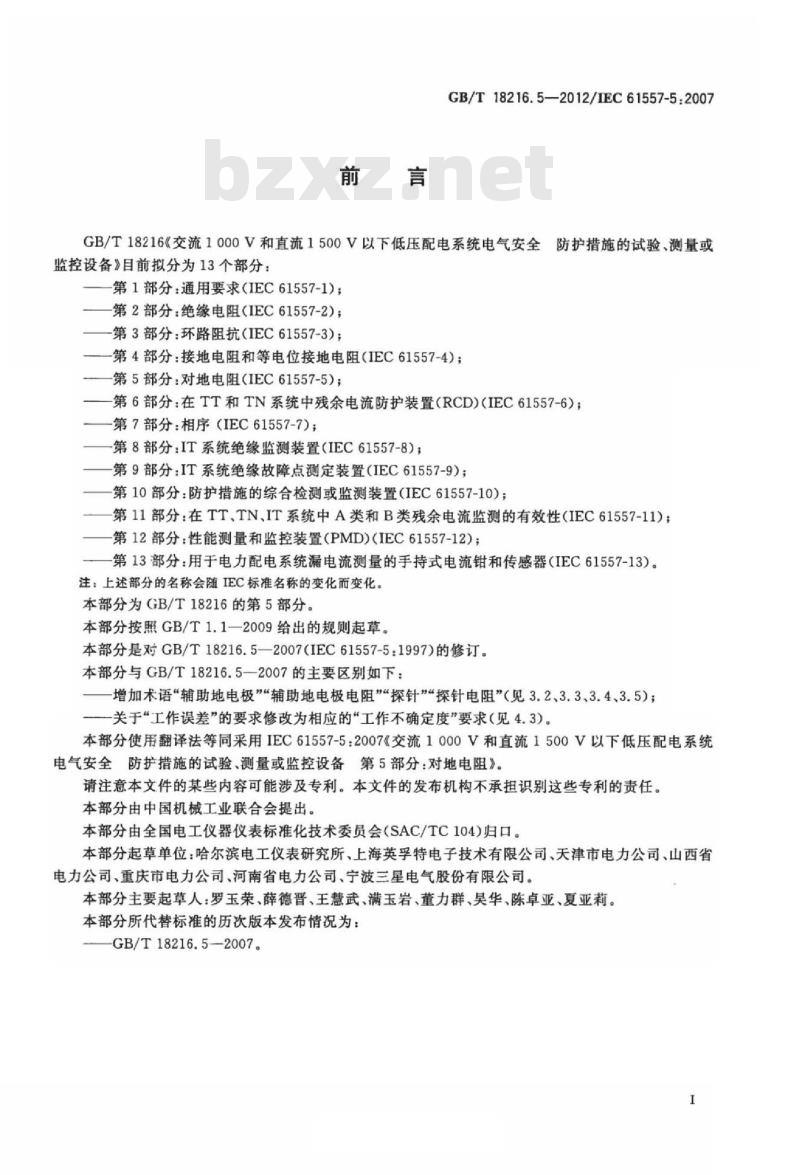

GB/T18216.5—2012/IEC61557-5:2007GB/T18216《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备》目前拟分为13个部分：第1部分：通用要求（IEC61557-1）；—第2部分：绝缘电阻（IEC61557-2）；第3部分：环路阻抗（IEC61557-3）；-第4部分：接地电阻和等电位接地电阻（IEC61557-4）；—第5部分：对地电阻IEC61557-5）；第6部分：在TT和TN系统中残余电流防护装置（RCD)（IEC61557-6）；第7部分：相序（IEC61557-7）；一第8部分：IT系统绝缘监测装置（IEC61557-8）；第9部分：IT系统绝缘故障点测定装置（IEC61557-9）；第10部分：防护措施的综合检测或监测装置（IEC61557-10）；第11部分：在TT、TN.IT系统中A类和B类残余电流监测的有效性（IEC61557-11）；第12部分：性能测量和监控装置（PMD)（IEC61557-12）：第13部分：用于电力配电系统漏电流测量的手持式电流钳和传感器（IEC61557-13）。注：上述部分的名称会随IEC标准名称的变化而变化。本部分为GB/T18216的第5部分。本部分按照GB/T1.12009给出的规则起草。本部分是对GB/T18216.5—2007(IEC61557-5：1997）的修订。本部分与GB/T18216.5—2007的主要区别如下：增加术语\辅助地电极”“辅助地电极电阻”“探针”“探针电阻”（见3.2、3.3.3.4、3.5)；一一关于“工作误差”的要求修改为相应的“工作不确定度”要求（见4.3）。本部分使用翻译法等同采用IEC61557-5：2007《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验，测量或监控设备第5部分：对地电阻》请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本部分起草单位：哈尔滨电工仪表研究所、上海英孚特电子技术有限公司、天津市电力公司、山西省电力公司、重庆市电力公司、河南省电力公司、宁波三星电气股份有限公司。本部分主要起草人：罗玉荣、薛德晋、王慧武、满玉岩、董力群、吴华、陈卓亚、夏亚莉。本部分所代替标准的历次版本发布情况为：GB/T18216.5-2007。

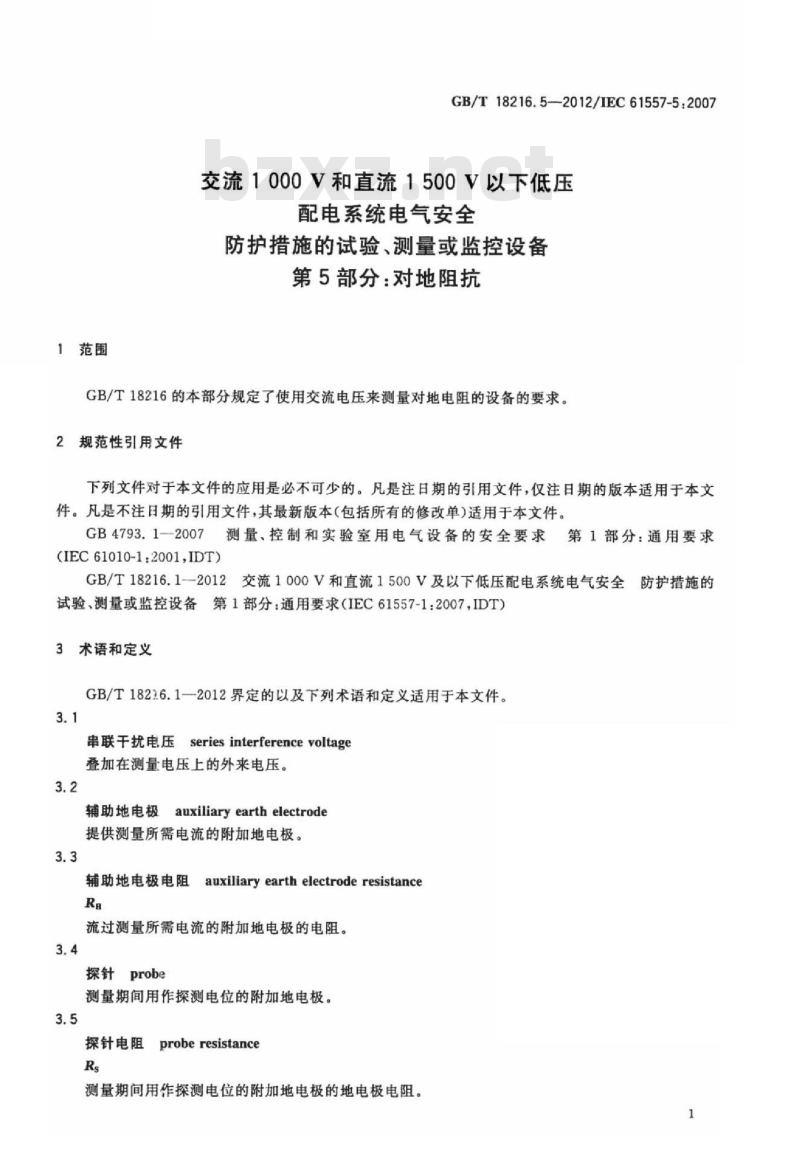

1范围
GB/T18216.5--2012/IEC61557-5.2007交流1000V和直流1500V以下低压配电系统电气安全
防护措施的试验、测量或监控设备第5部分：对地阻抗
GB/T18216的本部分规定了使用交流电压来测量对地电阻的设备的要求。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求(IEC61010-1:2001,IDT)
GB/T18216.1-2012交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求（IEC61557-1:2007，IDT）3术语和定义
GB/T18216.1-2012界定的以及下列术语和定义适用于本文件。3.1下载标准就来标准下载网
串联干扰电压 series interference voltage叠加在测量电压上的外来电压。3.2
辅助地电极
auxiliary earth electrode
提供测量所需电流的附加地电极。3.3
辅助地电极电阻
auxiliary earth electrode resistance流过测量所需电流的附加地电极的电阻。3.4
探针probe
测量期间用作探测电位的附加地电极。3.5
探针电阻
probe resistance
测量期间用作探测电位的附加地电极的地电极电阻。1

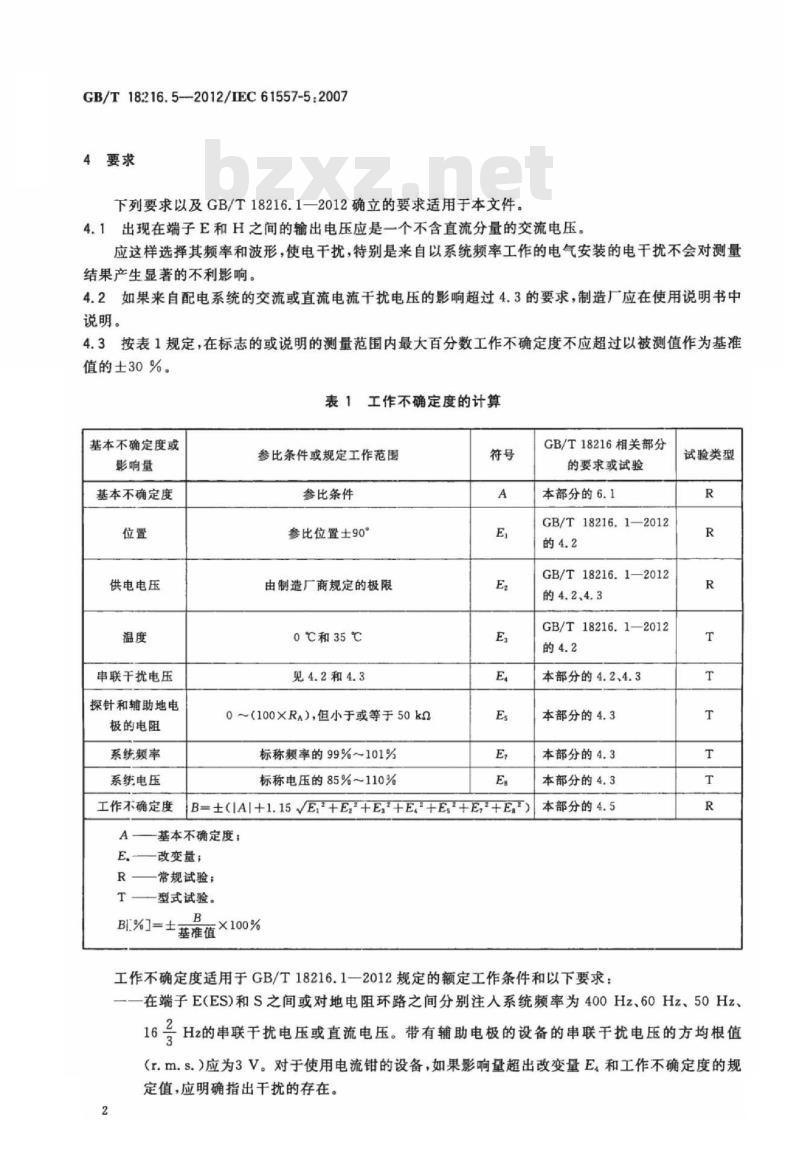

GB/T18216.5-2012/IEC61557-5:20074要求
下列要求以及GB/T18216.1—2012确立的要求适用于本文件。4.1出现在端子E和H之间的输出电压应是一个不含直流分量的交流电压。应这样选择其频率和波形，使电干扰，特别是来自以系统频率工作的电气安装的电干扰不会对测量结果产生显著的不利影响。
4.2如果来自配电系统的交流或直流电流干扰电压的影响超过4.3的要求，制造厂应在使用说明书中说明。
4.3按表1规定，在标志的或说明的测量范围内最大百分数工作不确定度不应超过以被测值作为基准值的±30%。
表1工作不确定度的计算
基本不确定度或
影响量
基本不确定度
供电电压
串联干扰电压
探针和辅助地电
极的电阻
系统频率
系统电压
工作不确定度
参比条件或规定工作范围
参比条件
参比位置土90°
由制造厂商规定的极限
o℃和35℃
见4.2和4.3
0～（100×R），但小于或等于50kn标称频率的99%～101%
标称电压的85%~110%
B=±（IAI+1.15E+E+E+E+E+E,+E)基本不确定度；
-改变量；
常规试验；
型式试验。
BL%=土基准值×100%
GB/T18216相关部分
的要求或试验
本部分的6.1
GB/T18216.1—2012
GB/T18216.12012
的4.2、4.3
GB/T18216.1—2012
本部分的4.2、4.3
本部分的4.3
本部分的4.3
本部分的4.3
本部分的4.5
工作不确定度适用于GB/T18216.1一2012规定的额定工作条件和以下要求：试验类型
在端子E(ES)和S之间或对地电阻环路之间分别注入系统频率为400Hz、60Hz、50Hz2
Hz的串联干扰电压或直流电压。带有辅助电极的设备的串联干扰电压的方均根值16-
(r.m.s.）应为3V。对于使用电流钳的设备，如果影响量超出改变量E和工作不确定度的规定值，应明确指出干扰的存在。2
GB/T18216.5—2012/IEC61557-5.2007辅助地电极和探针的电阻：0～（100×R），但小于或等于50k2。一一对于以电网供电的测量设备和（或）直接从配电系统获取其输出电压的测量设备，系统电压应在标称系统电压的85%～110%之间，系统频率应在标称系统频率的99%～101%之间。4.4测量设备应能判定探针和辅助地电极的电阻值是否超过最大允许值。4.5测量中不应出现危险的接触电压。这可以通过下列要求对输出电压的电源进行适当的设计来实现：输出电压的开路值限制到方均根值（r.m.s.)50V或峰值70V；注：在农田里测量时，该开路电压不应超过方均根值25Vr.m.s.）或峰值35V。一当电压值超过50V（70V）或25V（35V）时，短路电流值限制到方均根值（峰值）3.5mA(5mA)。
当出现与上述条件不相符时，测量过程应在GB/T4793.1一2007图1规定的允许时间内自动切断。
4.6当测量设备的用于连接到配电系统电源的任何插头或插座连接到其标称电压的120%的电压上时，使用者不应接触到超过允许接触电压的电压，测量设备应回复到规范的要求，保护装置不应动作。5标志和使用说明书
5.1标志
除GB/T18216.12012规定的标志外，测量设备还应有下列标志：a）适用于最大工作不确定度的测量范围；b）输出电压的频率；
c）端子的符号（尽可能适用)：·E：地电极端子：
·ES：最靠近地电极的探针端子：·S：探针端子；
·H：辅助地电极端子。
5.2使用说明书
除GB/T18216.1-—2012的规定外，说明书还应包括以下操作说明：a）测量地电阻设备的应用范围（例如：用于农用器械或其他）；b）是否有串联干扰电压影响大于4.3规定值的情况；c）关于正确使用手摇发电机（如提供）的说明：d）与5.1中c)项不同的端子符号的说明。6试验
除了GB/T18216.1一2012列出的试验外，还应施行以下试验。6.1应根据表1计算工作不确定度。在此过程中，基本不确定度应在下列参比条件下确定：供电电压为标称值；
一当使用手摇发电机供电时，发电机应在每分钟标称转速下运行；一一以电网供电的测量设备，供电电源的标称频率应符合4.3的要求；一参比温度：23℃土2℃：
GB/T18216.5—2012/IEC61557-5:2007一按制造厂规定的参比位置；
探针和辅助地电极的电阻为100Q；干扰电压为0V。
这样评定的工作不确定度不应超过4.3规定的限值。6.2在各自的测量范围内，检查开路电压、短路电流和延时切断是否符合4.5的规定（常规试验）。6.3检查各个探针和辅助地电极的最大电阻是否超过允许的最大值（型式试验）。6.4当测量设备的用于连接到配电系统电源的任何插头或插座连接到其标称电压的120%的电压上时，应按4.6进行过载保护试验（型式试验），保护装置不应动作。6.5本章中的各项符合性试验应进行记录。版权专有侵权必究
书号：155066·1-46188
GB/T18216.5-2012
打印日期：2013年3月18日F009A定价：
