- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 冶金行业标准(YB) >>
- YB/T 5253-2011 弹性元件用合金 3J21
标准号:
YB/T 5253-2011
标准名称:
弹性元件用合金 3J21
标准类别:
冶金行业标准(YB)
标准状态:
现行出版语种:
简体中文下载格式:
.rar .pdf下载大小:

部分标准内容:

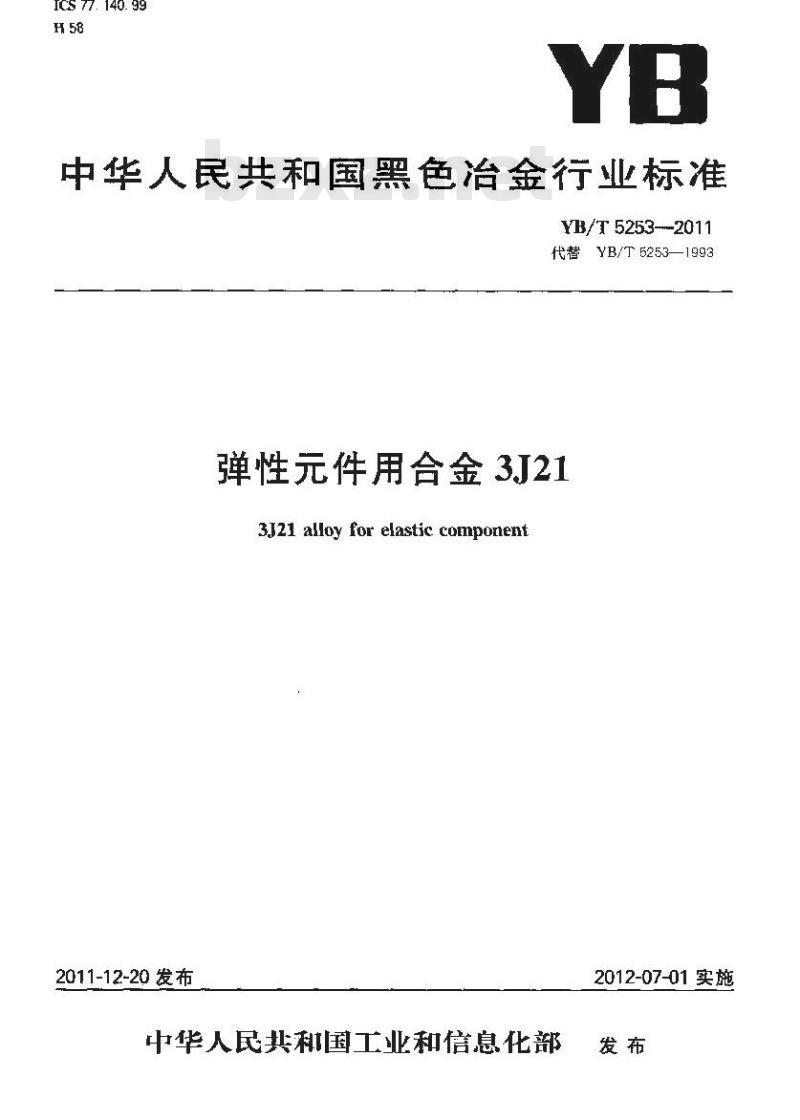

ICS 77. 140. 99
中华人民共和国黑色治金行业标准YB/T5253--2011
代替YB/T5253—1993
弹性元件用合金3J21
3J21 alloy for elastic component2011-12-20 发布
中华人民共科国工业和信息化部2012-07-01实施

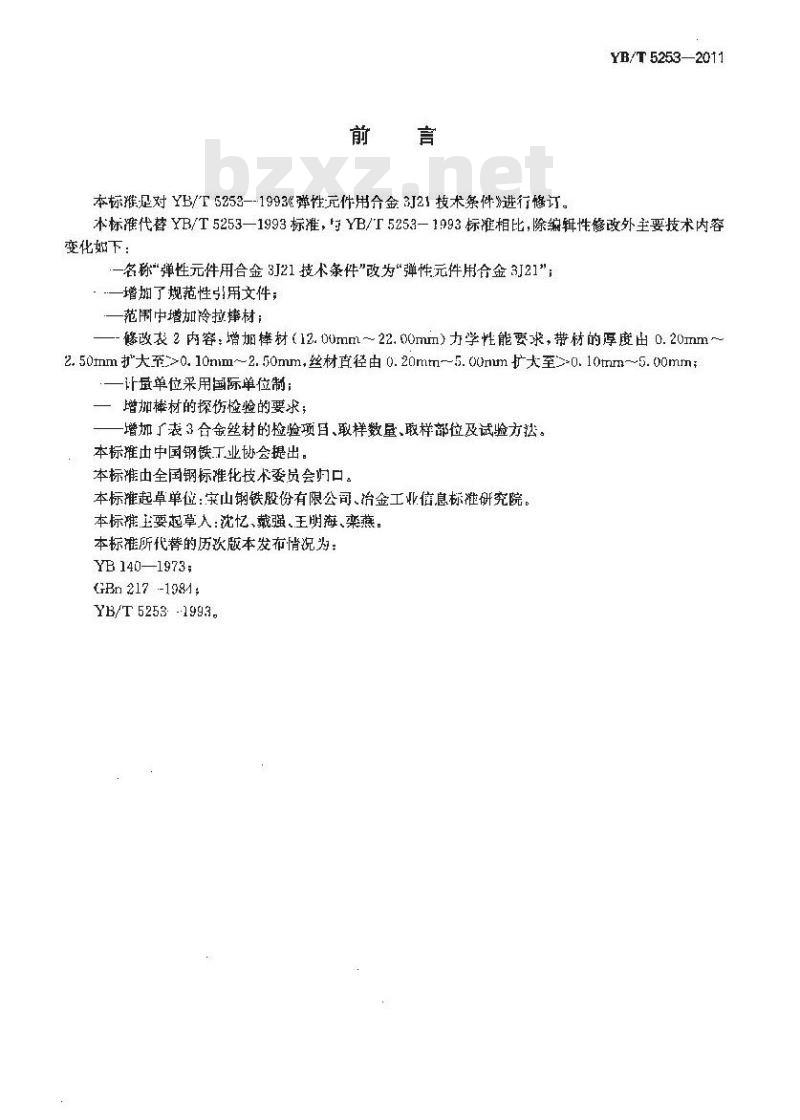

本标推是对YB/T5253--1993%弹性元件用分金3J21技术条件进行修订YB/T 5253—2011
本标准代替YB/T5253—1993标准,与YB/T5253-1993标准相比,除编辑性修改外主要技术内容变化如下:
名称\弹性元件用合金3J21技术条件\改为“弹性元件用合金3J21”一增了规范性引用文件;
范围中增加冷拉摔材:
修改表2内容:增加材(12. U0mmL~22.00mm)力学性能要求,带材的厚度出 0.20mm~2.50mm大至>0.10mm~2.50mm,丝材直径由0.20mtm-5.00m扩大至0.10mm-~5.00mm一计量单位采用国际单位制;
增加棒材的探伤检捡的要求;
增加厂表3合金丝材的检验项百、取样数量、取样部位及试验方法。本标推山中国钢铁丁业协会提出。本标准由全国钢标准化技术委员会归口。本标推起草单位:宝山钢铁股份有限公司、治金工业信息标准研究院。本标雄主要起草入:沈忆、戴强.王明海、栾燕。本标准所代替的历次版本发布情况为:YB 140—1973;
GBn 217-1984;
YB/T 5253 -1993.

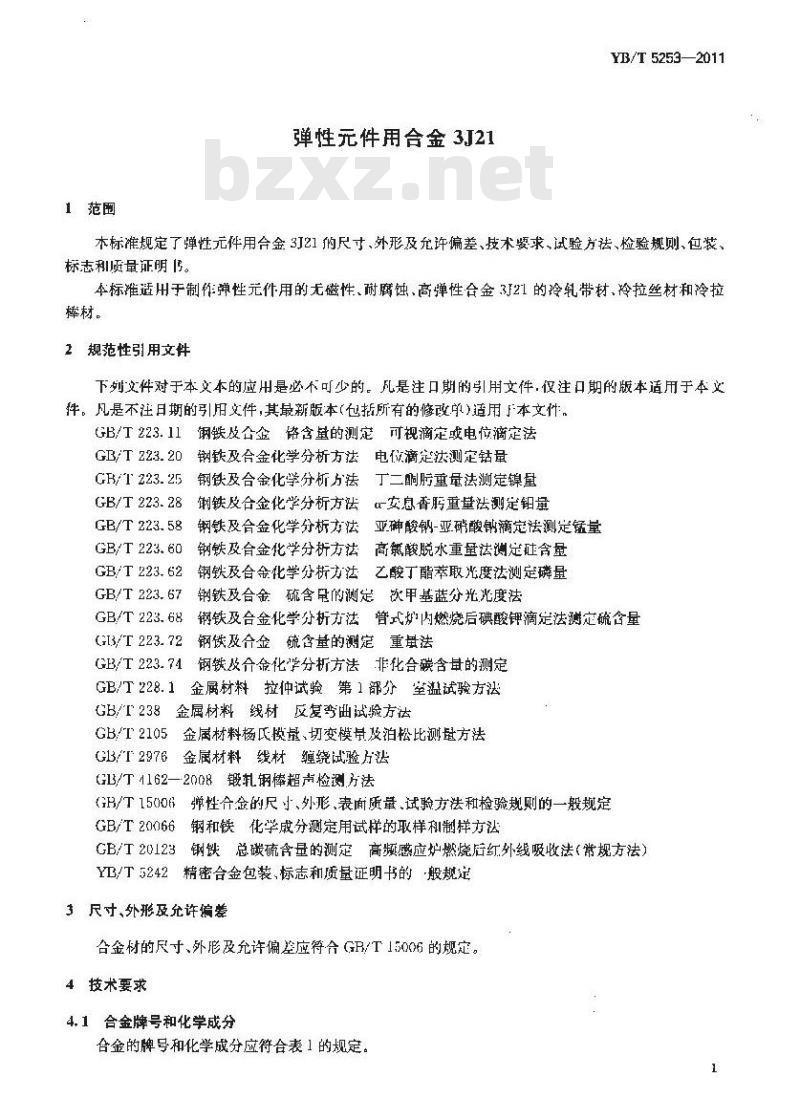

1范围
弹性元件用合金3J21
YB/T 5253—2011
本标准规定了弹性元件用合金321的尺寸、外形及充许偏差、技术要求、试验方祛、检验规则、包装、标志利质量证明。
本标准适用于制作弹性元件用的无磁性、耐腐蚀,高弹性合金3J21的冷带材,冷拉丝材和冷拉裤材。
2规范性引用文件
下列文件对于本文本的应用是必不可少的。凡是注口期的用文件,仅注口期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用本文件,GB/T223.11钢铁及合金骼含量的测定可视滴定或电位滴定法GB/T223.20钢铁及合金化学分析方法电位滴定法测定钻量GR/T 223.25
钢铁及合金化学分析方法丁二酮重量法测定镍量GB/T 223. 28
钢铁及合金化学分析方法心安息香重量法测定钳量GB/T 223.58
GB/T 223. 60
GB/T 223.62
GB/T 223. 67
GB/T 223.68
G3/T 223.72
GB/T 223. 74
钢铁及合金化学分析方法亚砷酸钢-亚硝酸钢滴定法测定锰量钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量钢铁及合金化学分析力法艺酸丁酯萃取光度法测定磷量钢铁及合金硫含早的测定次甲基蓝分光光度法钢铁及合金化学分析方法普式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金硫含量的测定重量法钢铁及分金化学分析方法非化合碳含量的测定GB/T 228.13
金属材料拉仲试验第1部分室温试验方法GH/T 238
金属材料线材反复弯曲试验方法金属材料杨氏模量、切变模量及泊松比测量方法GB/T 2105
金属材料线材缠绕试验片渴
GB/T 2976
GL/T4162—2008锻轧钢棒超声检测方法(H/T15006弹性合金的尺寸、外形、表面质量.试验方法和检验规则的一般规定GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外线吸收法(常规方法)YB/T5242精密合金包装、标志和质量证明书的般规定3尺寸、外形及允许偏差
合金材的尺寸、外形及允许偏差应符合GR/T15006的规定。4技术要求
4.1合金牌号和化学成分

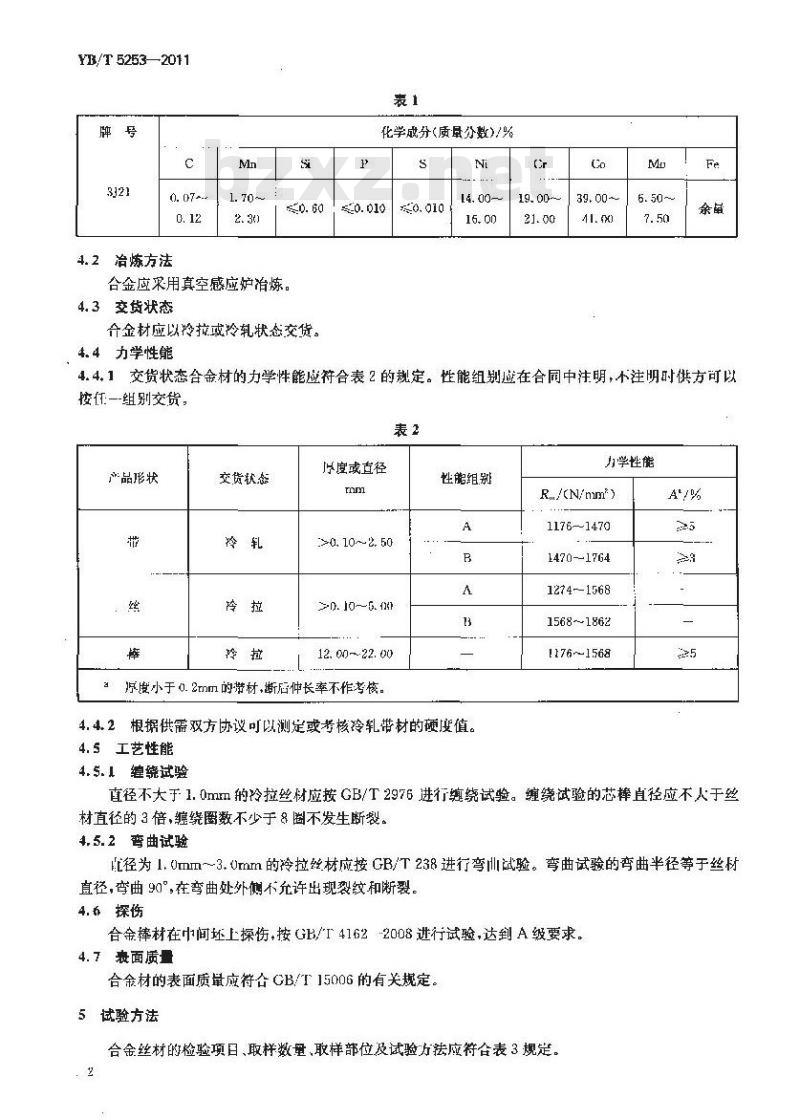

合金的牌号和化学成分应符合表1的规定。YB/T 5253—2011
4.2冶炼方法
合金应来用真空感应炉冶炼。
4.3交货状态
合金材应以冷拉或冷轧状态交货。4.4力学性能
化学成分(质量分数)/%
39,00~-
4.4.1交货状态合金材的力学性能虚符合表2的定。性能组别应在合同中注明,不注明时供方可以按任一组别交货。
产品形状
交货软态
序度或直径
>0. 10~2. 50
>0. 10--6.
12. 00--22. 00免费标准bzxz.net
序度小于0.2mm的势材,断后仲长率不作考核。性能组别
4.4.2根据供需双方协议可以测定或考核冷轧带材的硬度值。4.5工艺性能
4.5.1继绕试验
力学性能
R../(N/mm*)
1176-1470
1470--1764
1274--1568
15681862
1176~1568
直径不大于1.0mm的冷拉丝材应按GB/T2976进行缠绕试验。缠绕试验的芯棒直径应不人于丝材直径的3倍,缠绕圈数不少于8圈不发生断裂。4.5.2弯曲试验
配径为1.0mm~~3.Umm的冷拉丝材应按GB/T238进行弯山试验。弯曲试验的弯曲半径等于丝材直径,查曲90°,在弯曲处外侧不允许出现裂纹和断裂,4.春探伤
合金摔材在中间坏上探伤+按GB/I4162-2008进行试验,达到A级要求。4.7表面质量
合金材的表面质量应符合CB/T15006的有关规定。5试验方法

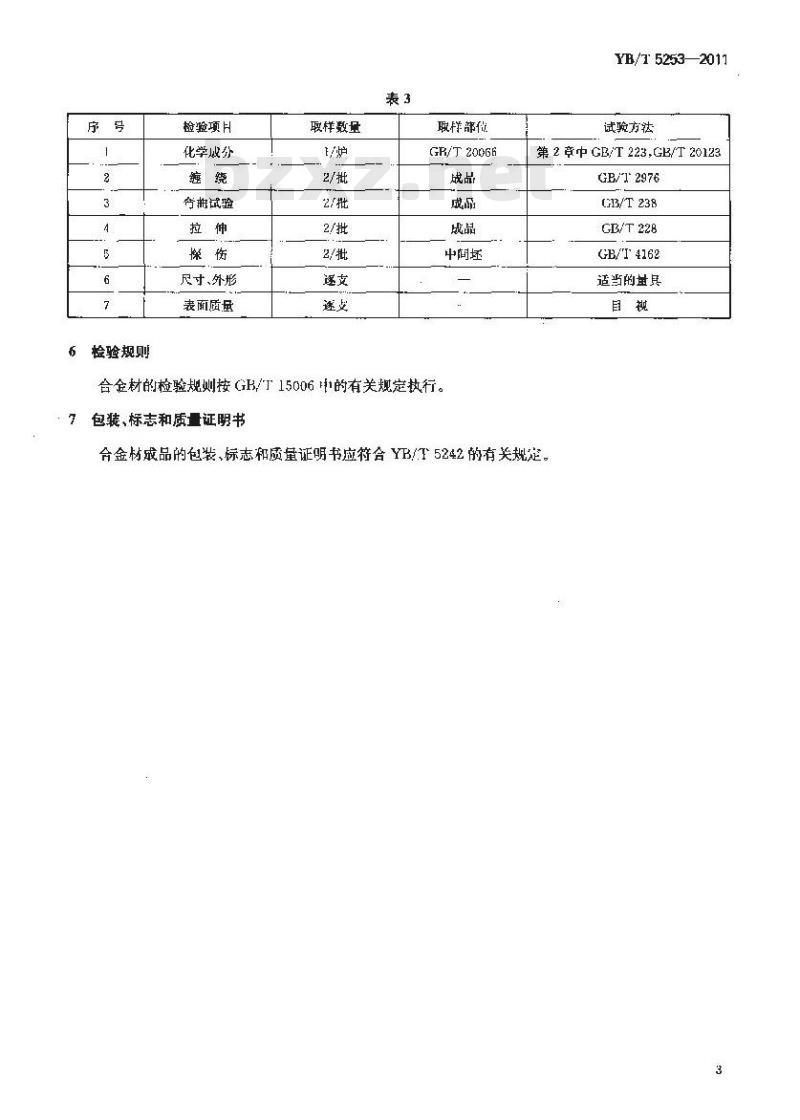

合金丝材的检验项目、取样数量、取样部位及试验方法应符合表3规定。序号
检验规则
检验项H
化学分
夺郝试验
尺寸、外形
表南质虽
取样数量
最样部位
GR/T20066
中间埃
合金材的检验规则按GB/T15006中的有关规定热行。包装、标志和质量证明书
YB/5253—2011
试验方法
第2章中GB/T223,GB/T20123
GB/12976
G3/T 238
GB/T 228
GB/I4162
适当的量具
合金材戒品的包装,标志和质量证明书应符合YB/T5242的有关规定。3
YB/T5253—2011
附录A
【资料性附录】
合金的签考物理性能
冷加工时效状态3[21合金材的物理性能见表A.1。表A.1
弹性模量 E/(N/mm))
到变模G/(N/mn2)
密度p/(g/cm)
平均线膨张系数 aar:-imx: /(10 \ /℃)电阻率p/(2-mu/m)
磁化率×/10
注:碰化率值是绝对电磁单位制下的数值4
196000--215604
73500~83300
50---10
中华人民共和国黑他冶金
行业标准
弹性元件用合金3J21
YR/T5253-—2011
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码:100009
三河市双峰印刷装订有限公可印刷各地新华书店经销
开本880×12301/16
印张0.75
5 字数 14 千字
2012年3月第一版
2012年3第·次印刷
统-书号:155021-390
定价:25.00元
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国黑色治金行业标准YB/T5253--2011
代替YB/T5253—1993
弹性元件用合金3J21
3J21 alloy for elastic component2011-12-20 发布
中华人民共科国工业和信息化部2012-07-01实施
本标推是对YB/T5253--1993%弹性元件用分金3J21技术条件进行修订YB/T 5253—2011
本标准代替YB/T5253—1993标准,与YB/T5253-1993标准相比,除编辑性修改外主要技术内容变化如下:
名称\弹性元件用合金3J21技术条件\改为“弹性元件用合金3J21”一增了规范性引用文件;
范围中增加冷拉摔材:
修改表2内容:增加材(12. U0mmL~22.00mm)力学性能要求,带材的厚度出 0.20mm~2.50mm大至>0.10mm~2.50mm,丝材直径由0.20mtm-5.00m扩大至0.10mm-~5.00mm一计量单位采用国际单位制;
增加棒材的探伤检捡的要求;
增加厂表3合金丝材的检验项百、取样数量、取样部位及试验方法。本标推山中国钢铁丁业协会提出。本标准由全国钢标准化技术委员会归口。本标推起草单位:宝山钢铁股份有限公司、治金工业信息标准研究院。本标雄主要起草入:沈忆、戴强.王明海、栾燕。本标准所代替的历次版本发布情况为:YB 140—1973;
GBn 217-1984;
YB/T 5253 -1993.
1范围
弹性元件用合金3J21
YB/T 5253—2011
本标准规定了弹性元件用合金321的尺寸、外形及充许偏差、技术要求、试验方祛、检验规则、包装、标志利质量证明。
本标准适用于制作弹性元件用的无磁性、耐腐蚀,高弹性合金3J21的冷带材,冷拉丝材和冷拉裤材。
2规范性引用文件
下列文件对于本文本的应用是必不可少的。凡是注口期的用文件,仅注口期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用本文件,GB/T223.11钢铁及合金骼含量的测定可视滴定或电位滴定法GB/T223.20钢铁及合金化学分析方法电位滴定法测定钻量GR/T 223.25
钢铁及合金化学分析方法丁二酮重量法测定镍量GB/T 223. 28
钢铁及合金化学分析方法心安息香重量法测定钳量GB/T 223.58
GB/T 223. 60
GB/T 223.62
GB/T 223. 67
GB/T 223.68
G3/T 223.72
GB/T 223. 74
钢铁及合金化学分析方法亚砷酸钢-亚硝酸钢滴定法测定锰量钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量钢铁及合金化学分析力法艺酸丁酯萃取光度法测定磷量钢铁及合金硫含早的测定次甲基蓝分光光度法钢铁及合金化学分析方法普式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金硫含量的测定重量法钢铁及分金化学分析方法非化合碳含量的测定GB/T 228.13
金属材料拉仲试验第1部分室温试验方法GH/T 238
金属材料线材反复弯曲试验方法金属材料杨氏模量、切变模量及泊松比测量方法GB/T 2105
金属材料线材缠绕试验片渴
GB/T 2976
GL/T4162—2008锻轧钢棒超声检测方法(H/T15006弹性合金的尺寸、外形、表面质量.试验方法和检验规则的一般规定GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外线吸收法(常规方法)YB/T5242精密合金包装、标志和质量证明书的般规定3尺寸、外形及允许偏差
合金材的尺寸、外形及允许偏差应符合GR/T15006的规定。4技术要求
4.1合金牌号和化学成分
合金的牌号和化学成分应符合表1的规定。YB/T 5253—2011
4.2冶炼方法
合金应来用真空感应炉冶炼。
4.3交货状态
合金材应以冷拉或冷轧状态交货。4.4力学性能
化学成分(质量分数)/%
39,00~-
4.4.1交货状态合金材的力学性能虚符合表2的定。性能组别应在合同中注明,不注明时供方可以按任一组别交货。
产品形状
交货软态
序度或直径
>0. 10~2. 50
>0. 10--6.
12. 00--22. 00免费标准bzxz.net
序度小于0.2mm的势材,断后仲长率不作考核。性能组别
4.4.2根据供需双方协议可以测定或考核冷轧带材的硬度值。4.5工艺性能
4.5.1继绕试验
力学性能
R../(N/mm*)
1176-1470
1470--1764
1274--1568
15681862
1176~1568
直径不大于1.0mm的冷拉丝材应按GB/T2976进行缠绕试验。缠绕试验的芯棒直径应不人于丝材直径的3倍,缠绕圈数不少于8圈不发生断裂。4.5.2弯曲试验
配径为1.0mm~~3.Umm的冷拉丝材应按GB/T238进行弯山试验。弯曲试验的弯曲半径等于丝材直径,查曲90°,在弯曲处外侧不允许出现裂纹和断裂,4.春探伤
合金摔材在中间坏上探伤+按GB/I4162-2008进行试验,达到A级要求。4.7表面质量
合金材的表面质量应符合CB/T15006的有关规定。5试验方法
合金丝材的检验项目、取样数量、取样部位及试验方法应符合表3规定。序号
检验规则
检验项H
化学分
夺郝试验
尺寸、外形
表南质虽
取样数量
最样部位
GR/T20066
中间埃
合金材的检验规则按GB/T15006中的有关规定热行。包装、标志和质量证明书
YB/5253—2011
试验方法
第2章中GB/T223,GB/T20123
GB/12976
G3/T 238
GB/T 228
GB/I4162
适当的量具
合金材戒品的包装,标志和质量证明书应符合YB/T5242的有关规定。3
YB/T5253—2011
附录A
【资料性附录】
合金的签考物理性能
冷加工时效状态3[21合金材的物理性能见表A.1。表A.1
弹性模量 E/(N/mm))
到变模G/(N/mn2)
密度p/(g/cm)
平均线膨张系数 aar:-imx: /(10 \ /℃)电阻率p/(2-mu/m)
磁化率×/10
注:碰化率值是绝对电磁单位制下的数值4
196000--215604
73500~83300
50---10
中华人民共和国黑他冶金
行业标准
弹性元件用合金3J21
YR/T5253-—2011
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码:100009
三河市双峰印刷装订有限公可印刷各地新华书店经销
开本880×12301/16
印张0.75
5 字数 14 千字
2012年3月第一版
2012年3第·次印刷
统-书号:155021-390
定价:25.00元
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 行业标准
- YB/T5361-2006 金属管 管环拉伸试验方法
- YB720-1970 铍青铜棒
- YBB0005-2004 硼硅玻璃模制药瓶(试行)
- YB/T099-2005 石墨电极 焙烧品
- YB/T4033-1991 连铸中间包用硅质绝热板
- YB43-1964 弹簧钢中石墨碳含量显微测定法
- YBB0003-2004 钠钙玻璃管制口服液体瓶(试行)
- YB/T133-2005 热风炉用硅砖
- YB/T4004-1991 优质镁砂化学分析方法 二安替地林甲烷光度法测定二氧化钛量
- YBJ211-1988 定型钢跳板技术规程
- YBJ222.2-1990 冶金建设试验检验规程 第二分册 结构构件检验
- YB/T5335-2006 五氧化二钒化学分析方法 原子吸收分光光度法测定氧化钾和氧化钠量
- YB/T5336-2006 高速钢中碳化物相的定量分析 X射线衍射仪法
- YB/T091-2005 锻(轧)钢球
- YB/T4015-1991 玻璃熔窑用耐火制品试验的制样规定
- 行业新闻
- 独家披露法庭文件Movement 前创办人Rushi 正式向M5MT Labs 提起民事诉讼
- 押注潜力:5种可能在本季带来10倍收益的替代币
- 比特币期货持仓量飙升至402亿美元,BTC逼近12.2万美元阻力位 随着杠杆率上升、ETF资金流入和机构需求增加,比特币未平仓合约达到402亿美元,BTC价格接近12.2万美元关键阻力位。
- 巴西银行黑客事件:ZachXBT协助冻结500万美元加密货币,称Circle拒绝合作
- XYZ5erse 对决Hyperliquid 哪个大胆的山寨币可能实现10,000% 以上的涨幅?
- 英国央行行长警告银行勿发行稳定币代币化存款优先、要买比特币请三思
- PENGU上演10倍奇迹,胖企鹅成加密IP最大赢家?
- Mutuum Finance (MUTM) 可能在比特币 (BTC) ETF 吸金 12 亿美元之际悄然上涨 10 倍,早期买家已获利 200%
- 与 OKX(欧易)相关:欧易详解“稳定币支付 vs 收益型”分类
- 传闻:美国证券交易委员会定于7月17日进行关键投票,以结束瑞波(XRP)案件
- 美联储陷入动荡之际,加密货币市场迎来新风口:如何实现日赚5265美元?
- 当前最具盈利潜力的三大加密货币推荐:重点关注UNI、MOODENG和FARTCOIN
- 比特币创下历史新高:机构推动上涨,散户仍在观望
- 加密公司Ripple、Circle、BitGo怀揣银行抱负
- Ripple阐释RLUSD如何重塑全球资金流动
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
