标准号:
GB/T 17725-2011
标准名称:
造船 船体型线 船体几何元素的数字表示
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.rar .pdf下载大小:

部分标准内容:

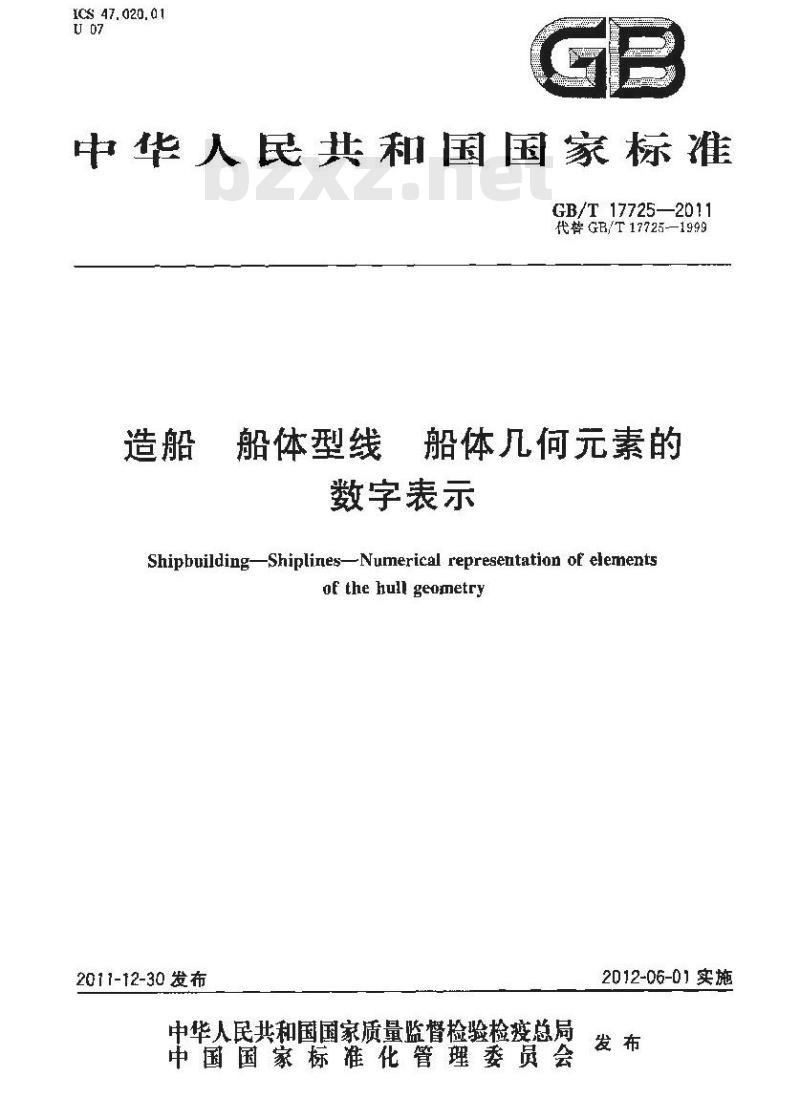

ICS 47. 020.01
中华人民共和国国家标准
GB/T17725—2011
代GB/T17725-—1999
船体型线
船体几何元素的
数字表示
Shipbuilding-ShiplinesNumerical representation of elementsof the hull geometry
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2012-06-01实施

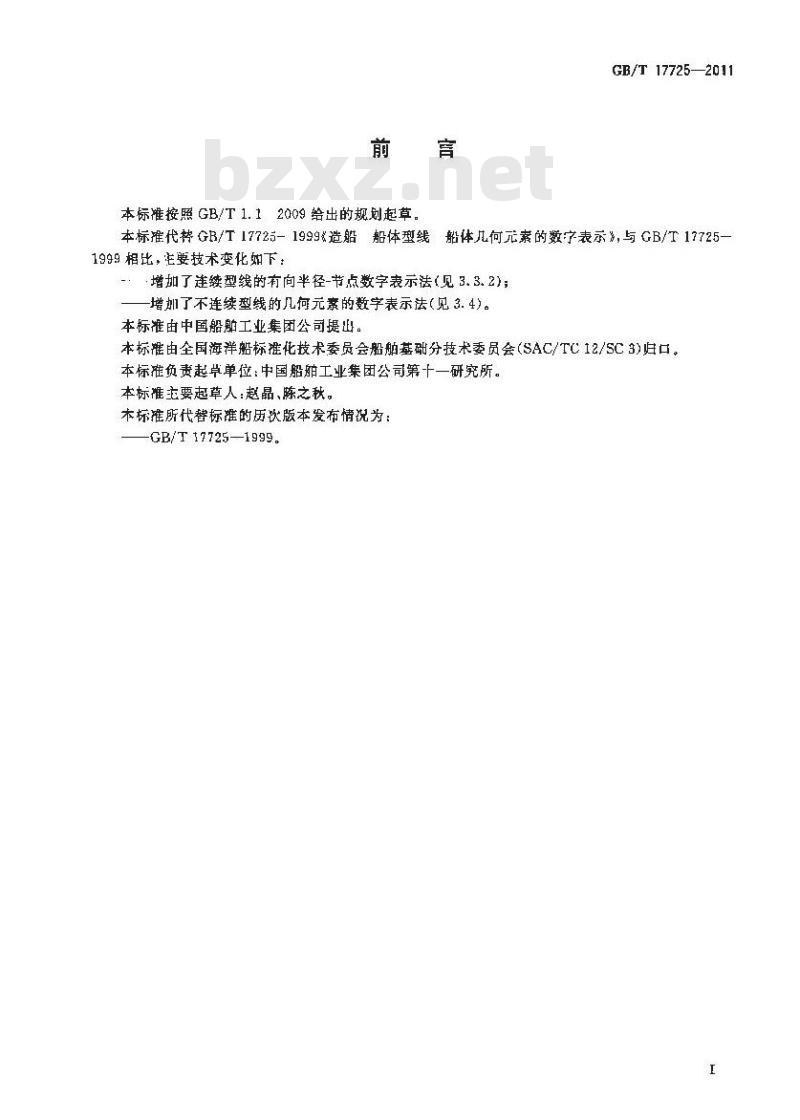

本标准按照GB/T1.12009给出的规划起草。GB/T17725—2011
本标推代替GB/T1772号—1999造船船体型线船体儿何元素的数字表示,与GB/T 17725—1999相比,注要技术变化如下:-:·增加了连续型线的有向半径-节点数字表示法(见3.3.2);一增加了不连续型线的几何元京的数字表示法(见3.4)。本标准由中国船舶工业集团公司提出。本标准由全国海船标准化技术委员会船舶基研分技术委员会(SAC/TC12/SC3)归口。本标准负责起草单位:中国船舶工业集团公司第十一研究所。本标准主要起草人:赵晶、陈之秋。本标准所代替标准的历次版本发布情况为:GB/T17725—1999.
TTTKANYKACA

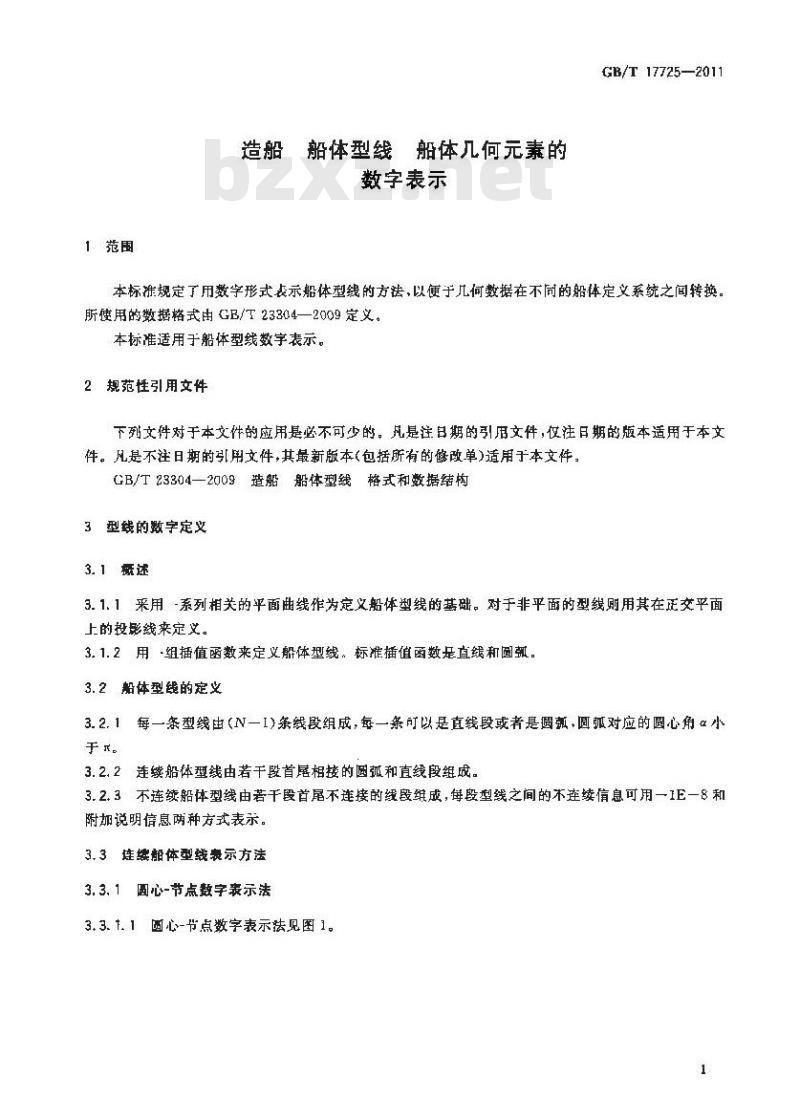

1范围
船船体型线船体几何元素的
数字表示
GB/T 17725—2011
本标推规定了用数字形式表示船体型线的方法,以便于几何数据在不同的船体定义系统之间转换所懂用的数据格式由GB/T23304—2009定义。本标准适用于船体型线数宇表示。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单适用于本文件,GB/T23304—2009造船船体型线格式和数据结构3型线的数字定义
3.1.1采用-系列相关的平面曲线作为定义船体型线的基础。对于非平面的型线则用其在正交平面上的投影线来定义。
3.1.2用-组插值函数来定义船体型线。标准插值函数是直线和圆。3.2船体型线的定义
3. 2. 1每一条型线由(N一I)条线段组成,每一条可以是直线段或者是圆戴,圆孤对应的圆心角α小于。
3.2.2连续船体型线由若干段首展相接的圆孤和直线段组成。3.2.3不连续船体型线由若干段首不连接的线段维成,每段型线之间的不连续信息可用一1E一8和附加说明信息两种方式表亲。
3.3连续体型线表示方法
3.3.1圆心-节点数字表示法
3.3.1.1国心-节点数字表示法见图1。1
TTTKAONTKACA
GB/T 17725--2011

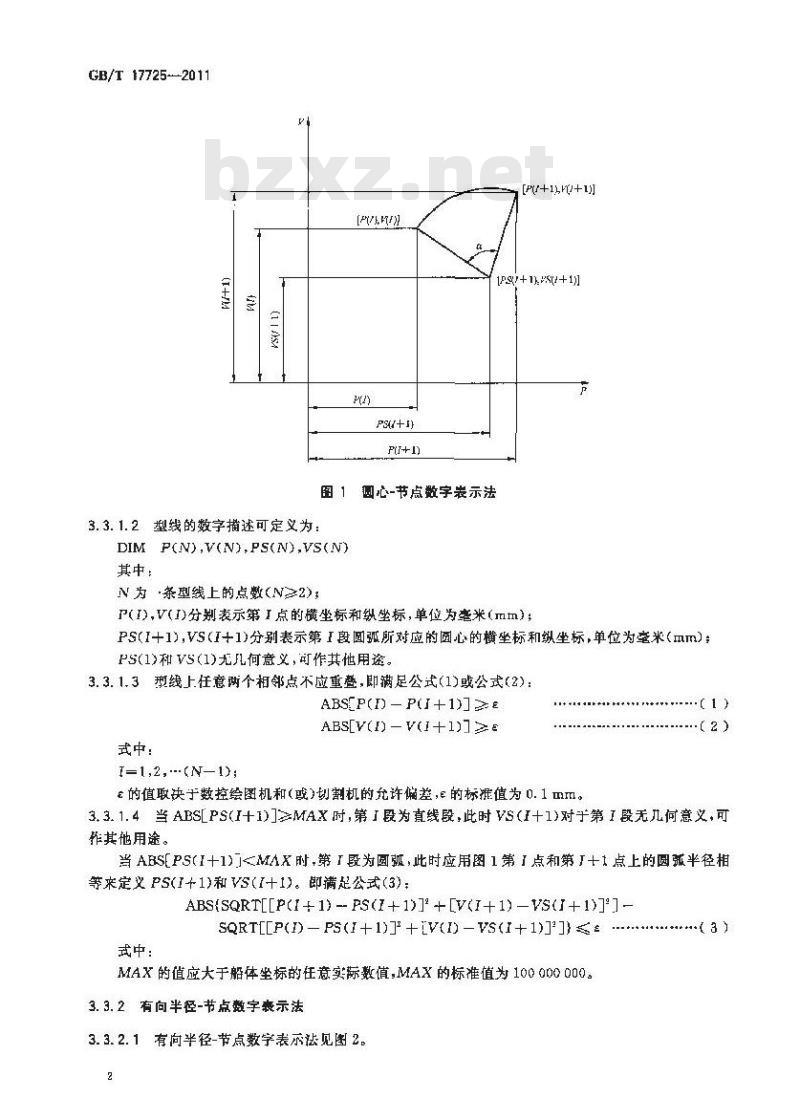

图1圆心-节点数字示法
3.3.1.2型线的数字描述可定义为:DIMP(N),V(N),PS(N),VS(N)
其中:
N为·条型线上的点数(N≥2);
P(I),V(I)分别表示第I点的横坐标和纵坐标,单位为毫米(mm);PS(I+1),VS(I+1)分别表示第I段圆弧所对应的圆心的横坐标和纵尘标,单位为毫米(mm):PS(1)和VS(1)无凡何意义,可作其他用途。3.3.1.3型线上任意两个相邻点不应重登,即满足公式(1)或公式(2):ABSEP(D) -P(I+1)IE
ABS[V(D)-V(I+1)]2
式中:
I-1,2,--(N-1);
的值取决于数控绘图机和(或)划割机的允许偏差,的标握值为0.1mm。1
.(2)
3. 3. 1. 4 当 ABS[ PS(I十1)I≥MAX 时,第I 段为真线段,此时 VS(I十1)对于第 I 段无几何意义,可作其他用途。
当ABSEPS(I+1)MAX的值应大于船体坐标的任意实际数值MAX的标准值为100000000。3. 3. 2有向半径-节点数宇表示法3.3.2.1有向半径-节点数字表示法见图 2。2
TKNYKACA
XF--1)

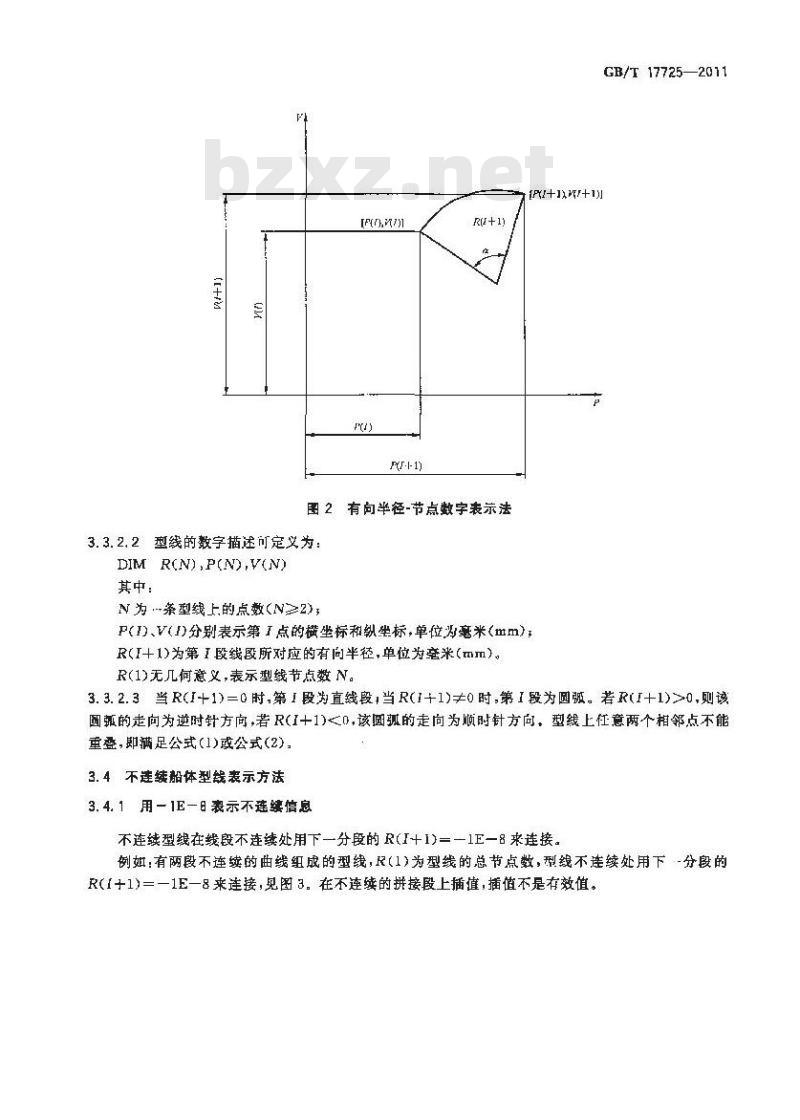

图 2有向半径-节点数字表示法
3.3.2.2型线的数字描述可定义为:DIMR(N),P(N),V(N)
其中:
N为条型线上的点数(N≥2)
GB/T 17725—2011
P(I)、V(I)分别表示第I点的横坐标和纵坐标,单位为毫米(mm)R(I十1)为第I段线段所对应的有向半径,单位为毫米(mm)。R(1)无几何意义,表示型线节点数N。3.3.2.3当R(I十1)=0时,第1段为直线段1当R(I十1)≠0时,第I段为圆弧。若R(I十1)>0,则该國轭的走向为逆时针方向,若R(I十1)<0,该圆孤的走向为顺时针方向,型线上任意两个相邻点不能重叠,即满足公式(1)或公式(2)。3. 4不连续船体型线表示方法
3. 4. 1 用一 1E一日表示不连续信息不连续型线在线段不连续处用下一分段的R(I十1)=一1E一8来连接。例如:有两段不连续的曲线组成的型线,R(1)为型线的总节点数,型线不连续处用下-分段的R(I十1)=一1E一8来连接,见图 3。在不连续的拼接段上插值,插值不是有效值。TTKANTKACA
GB/17725—2011
第2段
[P{+,+
第1段
R(1)=第一段和第二段的总节点数3用一1E一日表示不连续信息
3, 4.2用附加说明信息来表示不连续信息不连续型线还可用附加说明信息来表示。在附加说明信息中说明该型线总节点数、组成段数。各不连续段的首点的R值为该段的节点数,例如:对两段不连续的曲线组成的型线,附加说明信息应说明该型线总节点数为R(1)十R(I十1)、组成曲线段数为2。其中R(1)指第1段线的节点数,R(I+1)指第2段线的节点数,见图4。在不连续的拼接段上插值,插值不是有效值。第2
[Pu+, +?]
+1)=第-段的节点激
R(1) =第一段的节点数Www.bzxZ.net
图4用附加说明信息来衰示不连信息TTTKONKACA
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
