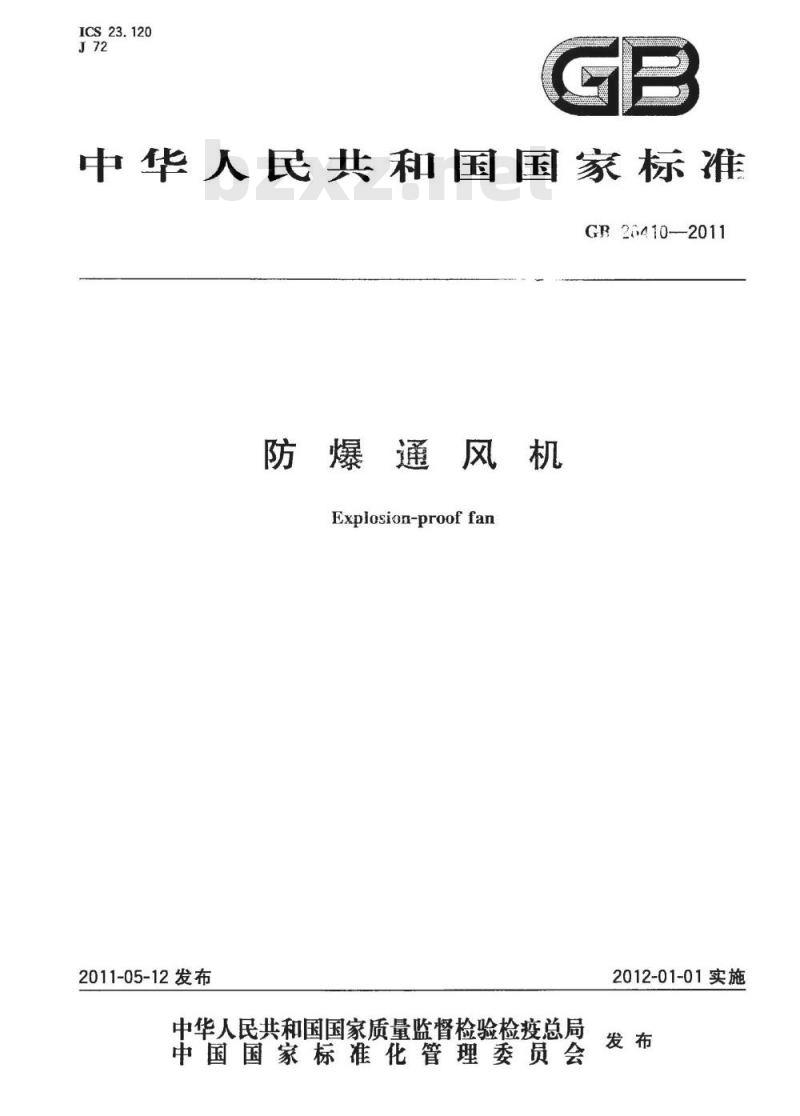

ICS23.120
中华人民共和国国家标准
GB20410—2011
防爆通风机
Explosion-prooffan
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-01-01实施

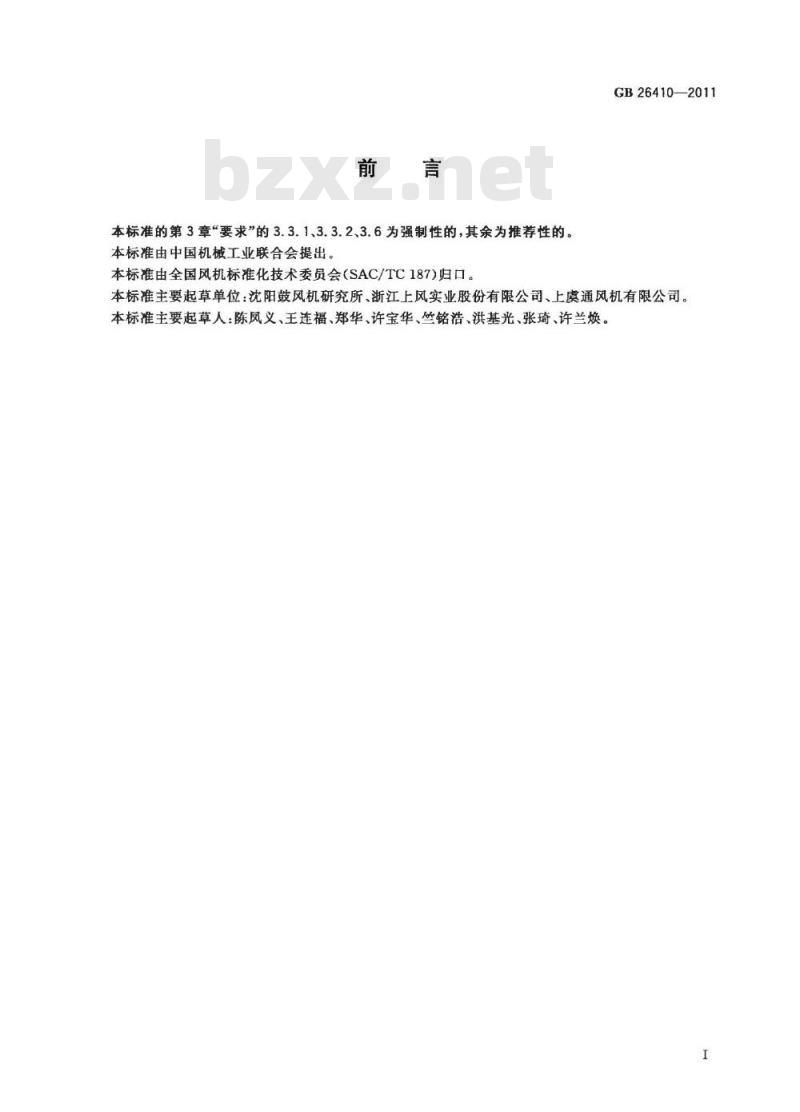

本标准的第3章“要求”的3.3.1、3.3.2、3.6为强制性的，其余为推荐性的，本标准由中国机械工业联合会提出本标准由全国风机标准化技术委员会（SAC/TC187)归口。GB26410—2011
本标准主要起草单位：沈阳鼓风机研究所、浙江上风实业股份有限公司、上虞通风机有限公司。本标准主要起草人：陈凤义、王连福、郑华、许宝华、竺铭浩、洪基光、张琦、许兰焕。I
1范围
防爆通风机
GB26410—2011

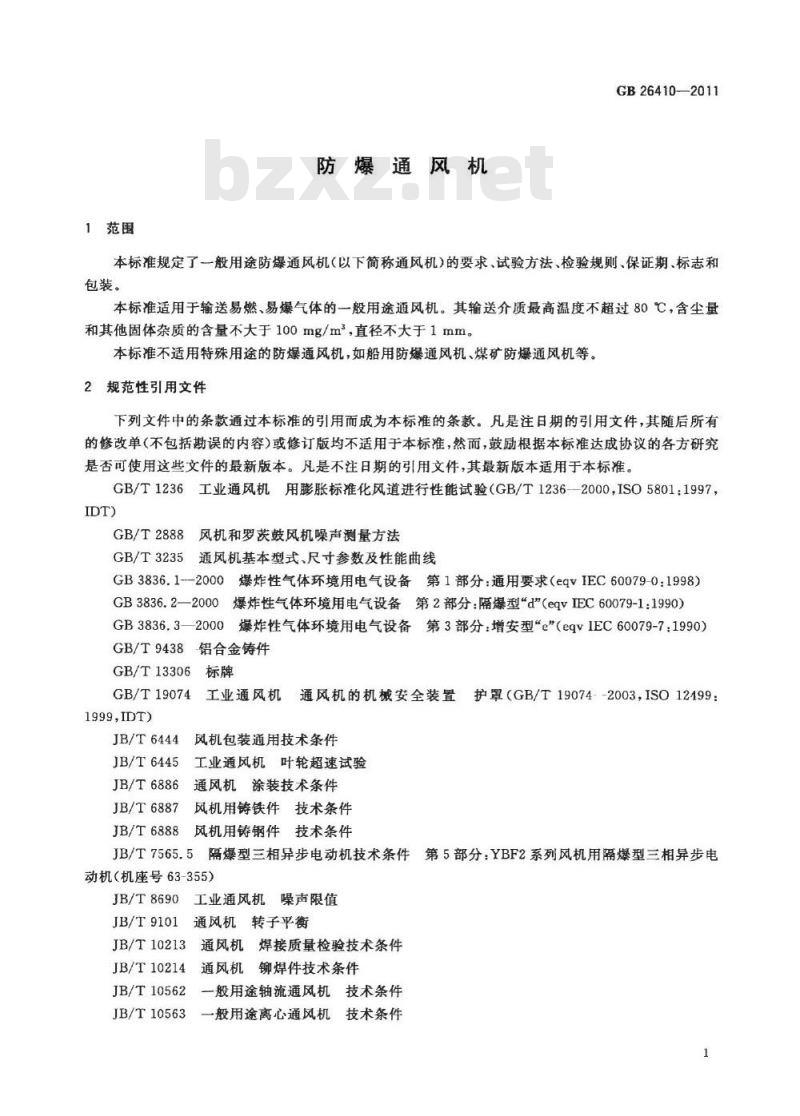

本标准规定了一般用途防爆通风机（以下简称通风机）的要求、试验方法、检验规则、保证期、标志和包装。
本标准适用于输送易燃、易爆气体的一般用途通风机。其输送介质最高温度不超过80℃，含尘量和其他固体杂质的含量不大于100mg/m2，直径不大于1mm。本标准不适用特殊用途的防爆通风机，如船用防爆通风机、煤矿防爆通风机等。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1236
6工业通风机用膨胀标准化风道进行性能试验（GB/T1236--2000，ISO5801：1997，IDT)
3风机和罗茨鼓风机噪声测量方法GB/T2888
GB/T3235
通风机基本型式，尺寸参数及性能曲线GB3836.1--2000爆炸性气体环境用电气设备第1部分：通用要求（eqvIEC60079-0：1998）GB3836.2—2000
爆炸性气体环境用电气设备第2部分：隔爆型“d\（eqvIEC60079-1：1990）GB3836.3—2000
爆炸性气体环境用电气设备第3部分：增安型e（eqvIEC60079-7：1990）GB/T9438铝合金铸件
GB/T13306标牌
GB/T19074
1999,IDT)
JB/T6444
JB/T6445
JB/T6886Www.bzxZ.net
JB/T6887
JB/T6888
工业通风机通风机的机械安全装置护罩（GB/T19074--2003，ISO12499：风机包装通用技术条件
工业通风机叶轮超速试验
通风机涂装技术条件
风机用铸铁件技术条件
风机用铸钢件技术条件
JB/T7565.5隔爆型三相异步电动机技术条件第5部分：YBF2系列风机用隔爆型三相异步电动机（机座号63-355）
工业通风机噪声限值
JB/T8690
JB/T9101
JB/T10213
JB/T10214
JB/T10562
JB/T10563
通风机转子平衡
通风机焊接质量检验技术条件
通风机铆焊件技术条件
一般用途轴流通风机技术条件
一般用途离心通风机技术条件
GB26410--2011

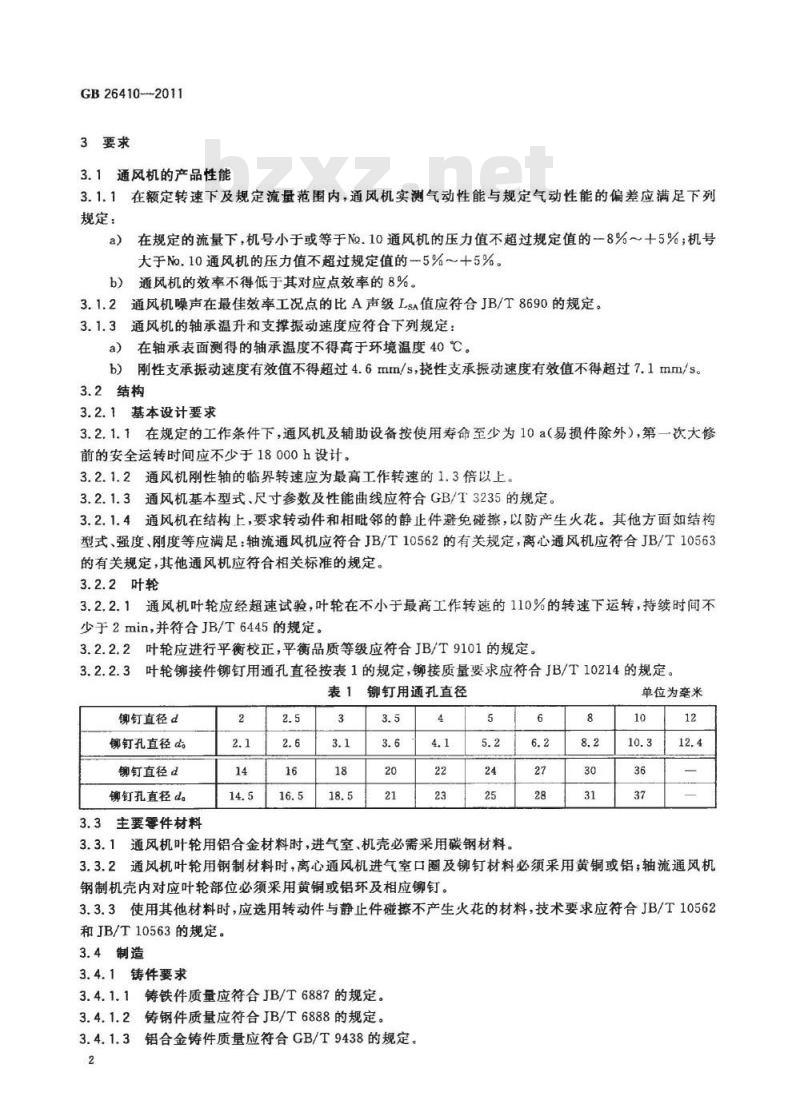

3要求
3.1通风机的产品性能
3.1.1在额定转速下及规定流量范围内，通风机实测气动性能与规定气动性能的偏差应满足下列规定：
a）在规定的流量下，机号小于或等于No.10通风机的压力值不超过规定值的一8%～十5%；机号大于No.10通风机的压力值不超过规定值的一5%～十5%。b）通风机的效率不得低于其对应点效率的8%。3.1.2通风机噪声在最佳效率工况点的比A声级LsA值应符合JB/T8690的规定。3.1.3通风机的轴承温升和支撑振动速度应符合下列规定：a）在轴承表面测得的轴承温度不得高于环境温度40℃。b）刚性支承振动速度有效值不得超过4.6mm/s，挠性支承振动速度有效值不得超过7.1mm/s。3.2结构
3.2.1基本设计要求
3.2.1.1在规定的工作条件下，通风机及辅助设备按使用寿命至少为10a（易损件除外），第一次大修前的安全运转时间应不少于18000h设计。3.2.1.2通风机刚性轴的临界转速应为最高工作转速的1.3倍以上。3.2.1.3通风机基本型式、尺寸参数及性能曲线应符合GB/T3235的规定。3.2.1.4通风机在结构上，要求转动件和相吡邻的静止件避免碰擦，以防产生火花。其他方面如结构型式、强度、刚度等应满足：轴流通风机应符合JB/T10562的有关规定，离心通风机应符合JB/T10563的有关规定，其他通风机应符合相关标准的规定。3.2.2叶轮
3.2.2.1通风机叶轮应经超速试验，叶轮在不小于最高工作转速的110%的转速下运转，持续时间不少于2min，并符合JB/T6445的规定。3.2.2.2叶轮应进行平衡校正，平衡品质等级应符合JB/T9101的规定。3.2.2.3叶轮铆接件铆钉用通孔直径按表1的规定，铆接质量要求应符合JB/T10214的规定。表1
铆钉用通孔直径
铆钉直径d
铆钉孔直径站
铆钉直径d
铆钉孔直径d。
3.3主要零件材料
3.3.1通风机叶轮用铝合金材料时，进气室，机壳必需采用碳钢材料。6
单位为毫米
3.3.2通风机叶轮用钢制材料时，离心通风机进气室口圈及铆钉材料必须采用黄铜或铝；轴流通风机钢制机壳内对应叶轮部位必须采用黄铜或铝环及相应铆钉。3.3.3使用其他材料时，应选用转动件与静止件碰搽不产生火花的材料，技术要求应符合JB/T10562和JB/T10563的规定。
3.4制造
3.4.1铸件要求
3.4.1.1铸铁件质量应符合JB/T6887的规定。3.4.1.2铸钢件质量应符合JB/T6888的规定。3.4.1.3铝合金铸件质量应符合GB/T9438的规定。2
3.4.2铆焊件要求
3.4.2.1焊接质量应符合JB/T10213的规定。3.4.2.2铆焊件制造应符合JB/T10214的规定。3.4.2.3其他焊接要求应符合JB/T10562和JB/T10563的规定。3.5装配要求
GB26410—2011

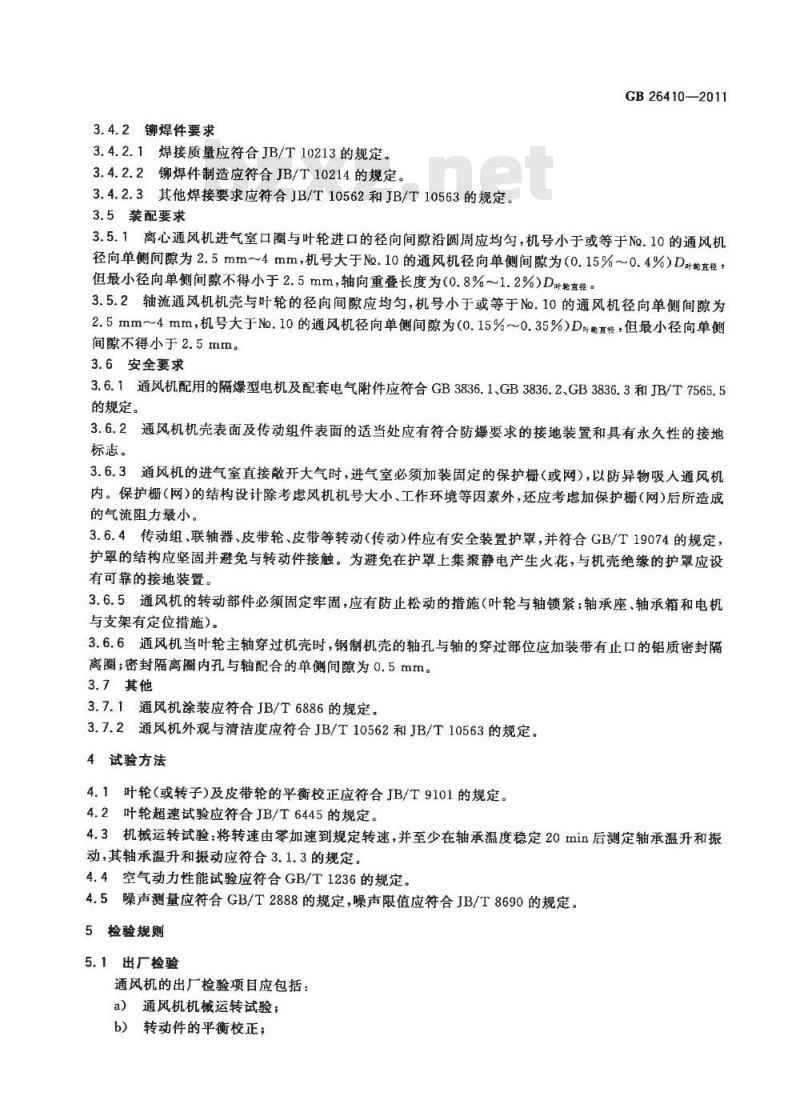

3.5.1离心通风机进气室口圈与叶轮进口的径向间隙沿圆周应均勾，机号小于或等于No.10的通风机径向单侧间隙为2.5mm~4mm，机号大于No.10的通风机径向单侧间隙为（0.15%~0.4%)D叶轮直稳，但最小径向单侧间隙不得小于2.5mm，轴向重叠长度为(0.8%～1.2%)D叶轮直径。3.5.2轴流通风机机壳与叶轮的径向间隙应均勾，机号小于或等于N.10的通风机径向单侧间隙为2.5mm～4mm，机号大于No.10的通风机径向单侧间隙为（0.15%~0.35%）D叶轮直轻，但最小径向单侧间隙不得小于2.5mm。
3.6安全要求
3.6.1通风机配用的隔爆型电机及配套电气附件应符合GB3836.1、GB3836.2、GB3836.3和JB/T7565.5的规定。
3.6.2通风机机壳表面及传动组件表面的适当处应有符合防爆要求的接地装置和具有永久性的接地标志。
3.6.3通风机的进气室直接数开大气时，进气室必须加装固定的保护栅（或网），以防异物吸人通风机内。保护栅（网）的结构设计除考患风机机号大小、工作环境等因素外，还应考虑加保护栅（网）后所造成的气流阻力最小。
3.6.4传动组、联轴器、皮带轮、皮带等转动（传动）件应有安全装置护罩，并符合GB/T19074的规定：护罩的结构应坚固并避免与转动件接触。为避免在护罩上集聚静电产生火花，与机壳绝缘的护罩应设有可靠的接地装置。
3.6.5通风机的转动部件必须固定牢固，应有防止松动的措施（叶轮与轴锁紧；轴承座、轴承箱和电机与支架有定位措施）。
3.6.6通风机当叶轮主轴穿过机壳时，钢制机壳的轴孔与轴的穿过部位应加装带有止口的铝质密封隔离圈；密封隔离圈内孔与轴配合的单侧间隙为0.5mm。3.7其他
3.7.1通风机涂装应符合JB/T6886的规定。3.7.2通风机外观与清洁度应符合JB/T10562和JB/T10563的规定。4试验方法
4.1叶轮（或转子)及皮带轮的平衡校正应符合JB/T9101的规定。4.2叶轮超速试验应符合JB/T6445的规定。4.3机械运转试验：将转速由零加速到规定转速，并至少在轴承温度稳定20min后测定轴承温升和振动，其轴承温升和振动应符合3.1.3的规定。4.4空气动力性能试验应符合GB/T1236的规定、4.5噪声测量应符合GB/T2888的规定，噪声限值应符合JB/T8690的规定。5检验规则
5.1出厂检验
通风机的出厂检验项目应包括：a）通风机机械运转试验；
b）转动件的平衡校正；
GB26410—2011
c）零部件质量、装配质量、涂装质量、外观质量和清洁度的检验；d）产品成套性的检验；
轴流通风机机壳与叶轮的径向间隙的检验；离心通风机进气室口圈与叶轮进口的径向间隙及e)
轴向重叠长度的检验。
5.2型式检验
通风机型式检验项目应包括：
a）出厂检验项目；
b）空气动力性能试验：
c）噪声试验；
d）叶轮超速试验。
5.3当通风机遇有下列情况之一时应进行型式检验a）经鉴定定型后，制造厂第一次生产的产品或转厂生产的老产品；b）正式生产后，当结构、材料、工艺有较大改变，可能影响产品性能及安全要求时；c）产品停产3a后，再次生产时。6保证期
在需方遵守防爆通风机的安装和使用规则条件下，保证期不超过发货日期起18个月。7标志和包装
7.1标志
7.1.1在通风机和辅助设备的明显位置应设有铭牌，其内容包括：a）型号和名称；
主要技术参数：通风机压力（或静压）单位为Pa、kPa；流量单位为m\/min、m/h，电动机功率b)
单位为kW转速单位为r/min；
c）产品编号；
d）制造日期；
e）制造厂名称。
7.1.2在通风机的机壳上应有叶轮旋转方向和调节位置的标志，轴流通风机应有介质流动方向标志。7.1.3产品标牌的尺寸与技术要求应符合GB/T13306的规定。7.2包装
通风机包装应符合JB/T6444的规定，应按装箱单的编号、项目及件数进行包装。版权专有侵权必究
书号：155066：1-43286
GB26410-2011
