- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 25047-2010 金属材料 管 环扩张试验方法
标准号:
GB/T 25047-2010
标准名称:
金属材料 管 环扩张试验方法
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2010-09-02 出版语种:
简体中文下载格式:
.rar .pdf下载大小:
791.26 KB

部分标准内容:
ICS 77.040.10
中华人民共和国国家标准
GB/T25047—2010/ISO8495:1998金属材料
管环扩张试验方法
Metallicmaterials-Tube-Ring-expandingtest(ISO8495:1998,IDT)
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-06-01实施

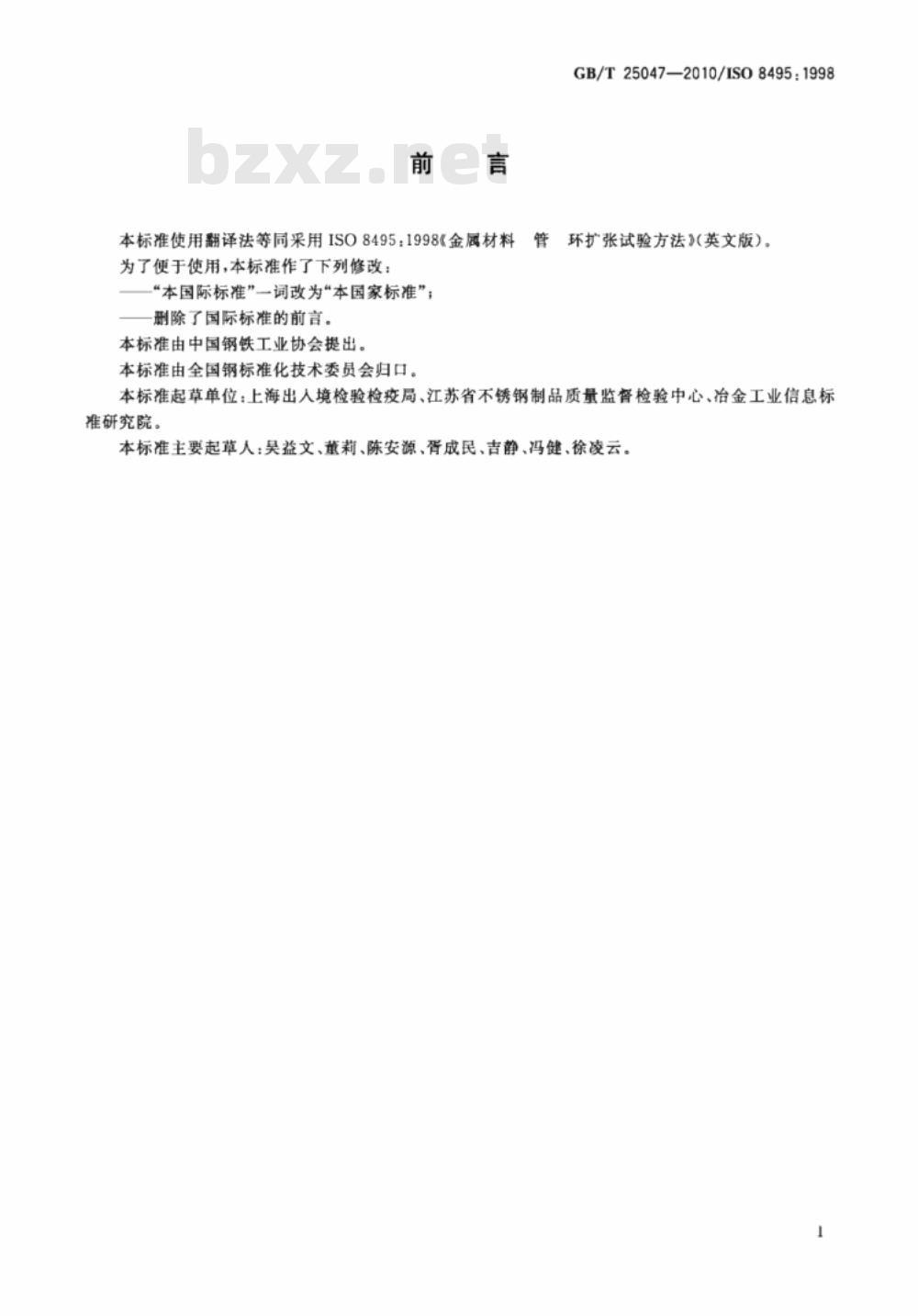

本标准使用翻译法等同采用ISO8495:1998《金属材料为了便于使用,本标准作了下列修改:—“本国际标准”一词改为“本国家标准”;删除了国际标准的前言。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。管
GB/T25047-—2010/IS08495:1998环扩张试验方法》(英文版)。本标准起草单位:上海出人境检验检疫局、江苏省不锈钢制品质量监督检验中心、冶金工业信息标准研究院。
本标准主要起草人:吴益文、董莉、陈安源、背成民、吉静、冯健、徐凌云。1

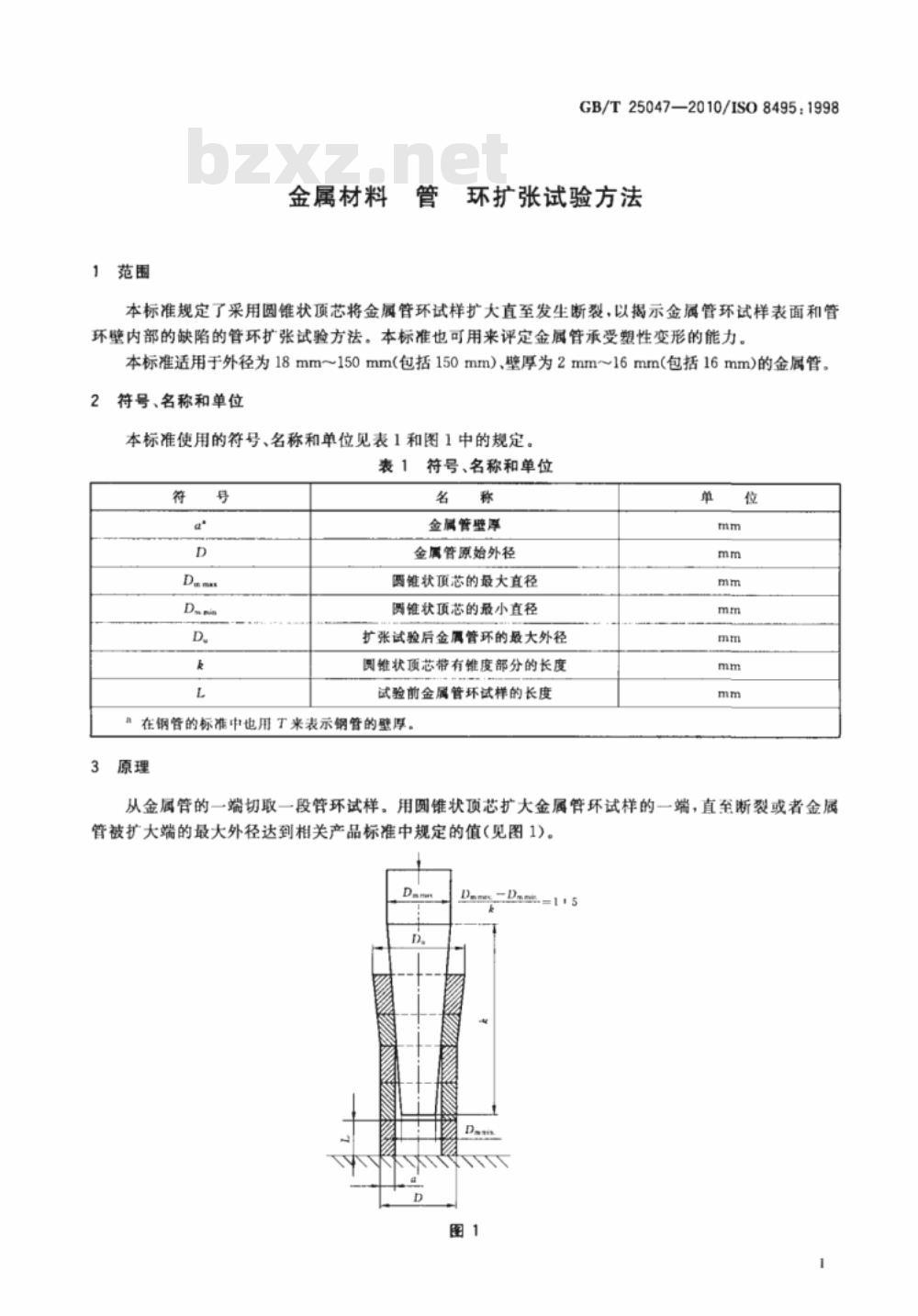

1范围
GB/T25047—2010/IS08495:1998金属材料管
环扩张试验方法
本标准规定了采用圆锥状顶芯将金属管环试样扩大直至发生断裂,以揭示金属管环试样表面和管环壁内部的缺陷的管环扩张试验方法。本标准也可用来评定金展管承受塑性变形的能力。本标准适用于外径为18mm~150mm(包括150mm)、壁厚为2mm~16mm(包括16mm)的金属管。2符号、名称和单位
本标准使用的符号、名称和单位见表1和图1中的规定。表1符号、名称和单位
Da pin
金属管壁厚
金属管原始外径
圆链状顶芯的最大直径
圆维状项芯的最小直径
扩张试验后金属管环的最大外径圆维状项芯带有锥度部分的长度试验前金属管环试样的长度
a在钢管的标准中也用T来表示钢管的墅壁厚。3
从金属管的一端切取一段管环试样。用圆锥状顶芯扩大金属管环试样的一端,直至断裂或者金属管被扩大端的最大外径达到相关产品标准中规定的值(见图1)。D
-Dant.=1 + 5
GB/T25047-—2010/IS0849519984试验设备免费标准下载网bzxz
4.1可调速的压力机或万能试验机4.2圆锥状顶芯,除非相关金属管产品标准中另有规定,圆锥状顶芯应有足够的工作面长度,见图1所Dsm二D=1:5。而且圆维状顶芯的工作表面应磨光,没有划痕并且具有足示,并且优先满足锥度
够的硬度。
5试样
5.1试样的长度应控制在10mm~16mm之间。金属管试样应在定尺之前从无毛刺的原金属管一端上截取,管环试样的两个端面应相互平行且垂直于金属管的轴线。5.2试样棱边可用链或者其他方法将其倒圆或倒角。注:如果试验结果满足试验要求,可不对其进行倒角或例惯。5.3试验焊接管时,可以去除其管内焊缝余高。6试验程序
6.1试验一般在10℃~35℃室温范围内进行。对要求在控制条件下进行的试验,温度应控制在23℃±5℃
6.2试验前,可对试验管环和圆锥状顶芯进行润滑。对于相同尺寸和相同材料的金属管环允许叠放。管环试样的轴线和圆锥状顶芯的轴线一致(见图1)。6.3对圆锥状顶芯施加压力使其压人管环试样端部,真至达到要求的扩张程度或者金属管环断裂,6.4圆锥状顶芯的压人速度不应超过30mm/s。6.5管环试样的相对扩张率应按照相关产品标准的要求进行计算。6.6应按照相关金属管产品标准中的要求进行管环扩张试验的评定。在产品标准中没有规定时,在不使用放大镜的情况下,如果金属管环没有可见裂纹,则应认为试样检验合格,7试验报告
应根据相关产品标准的要求提供试验报告。试验报告应至少包括以下内容:a)本国家标准号;
试样标识;
试样尺寸;
试样的扩张程度;
若试验用的圆锥状顶芯的锥度与4.2不一致时,须注明;试验结果。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T25047—2010/ISO8495:1998金属材料
管环扩张试验方法
Metallicmaterials-Tube-Ring-expandingtest(ISO8495:1998,IDT)
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-06-01实施
本标准使用翻译法等同采用ISO8495:1998《金属材料为了便于使用,本标准作了下列修改:—“本国际标准”一词改为“本国家标准”;删除了国际标准的前言。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。管
GB/T25047-—2010/IS08495:1998环扩张试验方法》(英文版)。本标准起草单位:上海出人境检验检疫局、江苏省不锈钢制品质量监督检验中心、冶金工业信息标准研究院。
本标准主要起草人:吴益文、董莉、陈安源、背成民、吉静、冯健、徐凌云。1
1范围
GB/T25047—2010/IS08495:1998金属材料管
环扩张试验方法
本标准规定了采用圆锥状顶芯将金属管环试样扩大直至发生断裂,以揭示金属管环试样表面和管环壁内部的缺陷的管环扩张试验方法。本标准也可用来评定金展管承受塑性变形的能力。本标准适用于外径为18mm~150mm(包括150mm)、壁厚为2mm~16mm(包括16mm)的金属管。2符号、名称和单位
本标准使用的符号、名称和单位见表1和图1中的规定。表1符号、名称和单位
Da pin
金属管壁厚
金属管原始外径
圆链状顶芯的最大直径
圆维状项芯的最小直径
扩张试验后金属管环的最大外径圆维状项芯带有锥度部分的长度试验前金属管环试样的长度
a在钢管的标准中也用T来表示钢管的墅壁厚。3
从金属管的一端切取一段管环试样。用圆锥状顶芯扩大金属管环试样的一端,直至断裂或者金属管被扩大端的最大外径达到相关产品标准中规定的值(见图1)。D
-Dant.=1 + 5

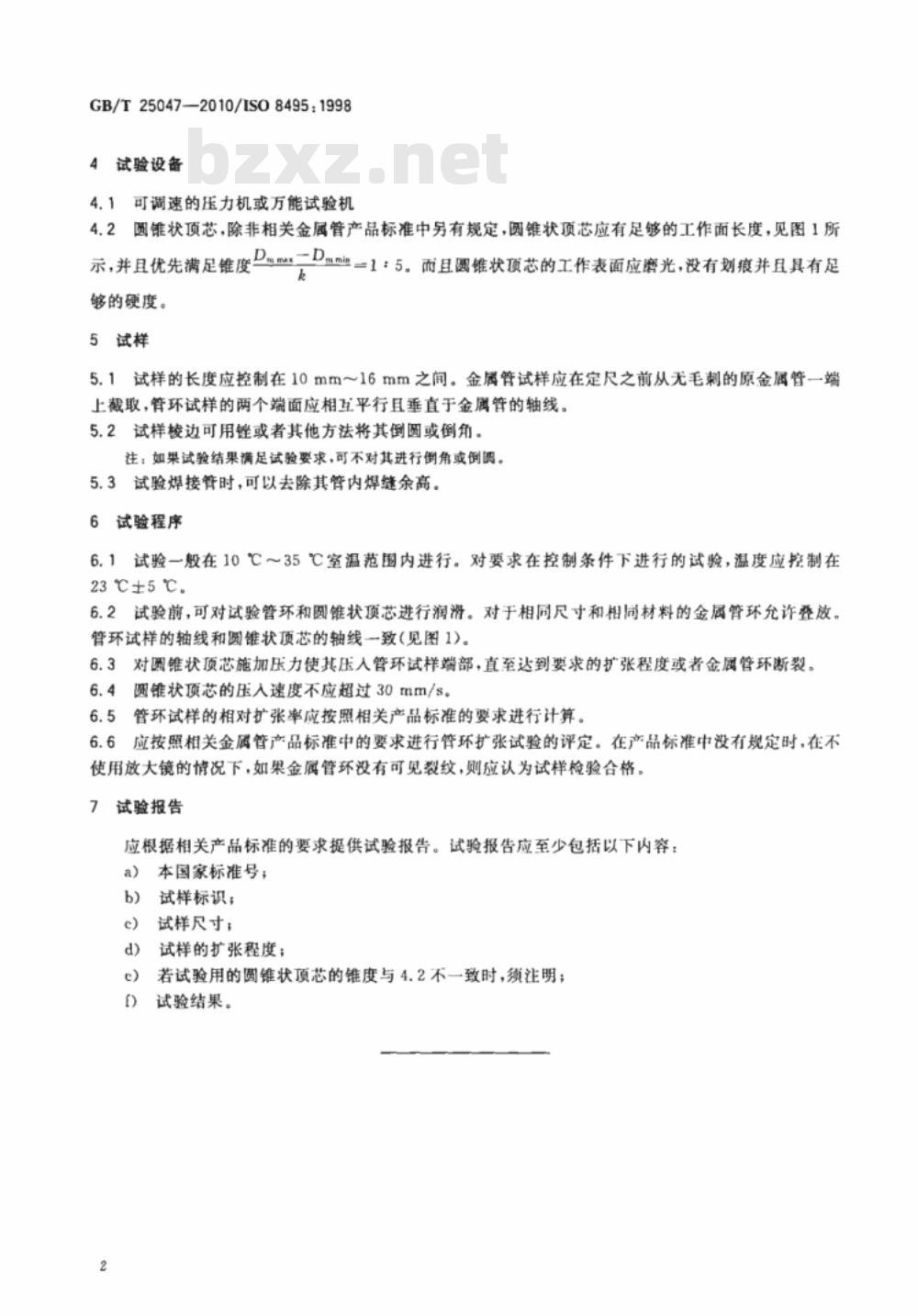

GB/T25047-—2010/IS0849519984试验设备免费标准下载网bzxz
4.1可调速的压力机或万能试验机4.2圆锥状顶芯,除非相关金属管产品标准中另有规定,圆锥状顶芯应有足够的工作面长度,见图1所Dsm二D=1:5。而且圆维状顶芯的工作表面应磨光,没有划痕并且具有足示,并且优先满足锥度
够的硬度。
5试样
5.1试样的长度应控制在10mm~16mm之间。金属管试样应在定尺之前从无毛刺的原金属管一端上截取,管环试样的两个端面应相互平行且垂直于金属管的轴线。5.2试样棱边可用链或者其他方法将其倒圆或倒角。注:如果试验结果满足试验要求,可不对其进行倒角或例惯。5.3试验焊接管时,可以去除其管内焊缝余高。6试验程序
6.1试验一般在10℃~35℃室温范围内进行。对要求在控制条件下进行的试验,温度应控制在23℃±5℃
6.2试验前,可对试验管环和圆锥状顶芯进行润滑。对于相同尺寸和相同材料的金属管环允许叠放。管环试样的轴线和圆锥状顶芯的轴线一致(见图1)。6.3对圆锥状顶芯施加压力使其压人管环试样端部,真至达到要求的扩张程度或者金属管环断裂,6.4圆锥状顶芯的压人速度不应超过30mm/s。6.5管环试样的相对扩张率应按照相关产品标准的要求进行计算。6.6应按照相关金属管产品标准中的要求进行管环扩张试验的评定。在产品标准中没有规定时,在不使用放大镜的情况下,如果金属管环没有可见裂纹,则应认为试样检验合格,7试验报告
应根据相关产品标准的要求提供试验报告。试验报告应至少包括以下内容:a)本国家标准号;
试样标识;
试样尺寸;
试样的扩张程度;
若试验用的圆锥状顶芯的锥度与4.2不一致时,须注明;试验结果。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:




- 热门标准
- 国家标准(GB)
- GB/T2828.1-2012 计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
- GB/T228.1-2021 金属材料 拉伸试验 第1部分:室温试验方法
- GB/T3836.1-2021 爆炸性环境 第1部分:设备 通用要求
- GB/T13929-2024 水环真空泵和水环压缩机 试验方法
- GB4623-1994 环形预应力混凝土电杆
- GBZ1-2002 工业企业设计卫生标准
- GB/T7251.1-2023 低压成套开关设备和控制设备 第1部分:总则
- GB5226.1-2019 机械电气安全 机械电气设备 第1部分:通用技术条件
- GB50736-2012 民用建筑供暖通风与空气调节设计规范
- GB/T17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验
- GB9053-2013 稳定轻烃
- GB/T3098.1-2010 紧固件机械性能 螺栓、螺钉和螺柱
- GB50501-2007 水利工程工程量清单计价规范
- GB6220-2009 呼吸防护 长管呼吸器
- GB/T12459-2017 钢制对焊管件类型与参数
- 行业新闻
- Top Win于泰韩策略投资SORA成比特币储备资产管理公司
- 比特币创新高默默突破123K 是起跑预备还是顶部浮现?
- 美监管三巨头联手释出加密保管指引银行入场路线更明朗
- 瑞波银行牌照更新:监管机构重大举措激发支持热潮
- 解析Hyperliquid创办人Jeff Yan:哈佛学霸用10人团队建起加密帝国
- Base应用:Coinbase对加密领域首个“万能应用”的大胆押注
- 审核通过,蓄势待发:为何Ruvi AI(RUVI)比卡尔达诺(ADA)更可能实现1美元代币飙升的明智之选
- 专家调查揭示本轮牛市最可能缔造百万富翁的5 大迷因币──其中一款目前仅售0.003 美元
- SPX创出新高,CULT、OSAK暴涨50% | 值得关注的Meme币
- 加密牛市:XRP将创造比比特币更多的百万富翁
- 顶级交易员对XRP持有者表示:是时候为退休行情做准备了
- Ether.fi重塑自我,变身加密新银行——是天才战略还是豪赌?
- 比特币将涨至50万美元:杰里米·达芬奇公布终极价格预测
- 瑞波首席技术官称XRP价格与"真实价值"无关——这意味着什么
- 2025年引领数字资产革新的顶级NFT代币
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
