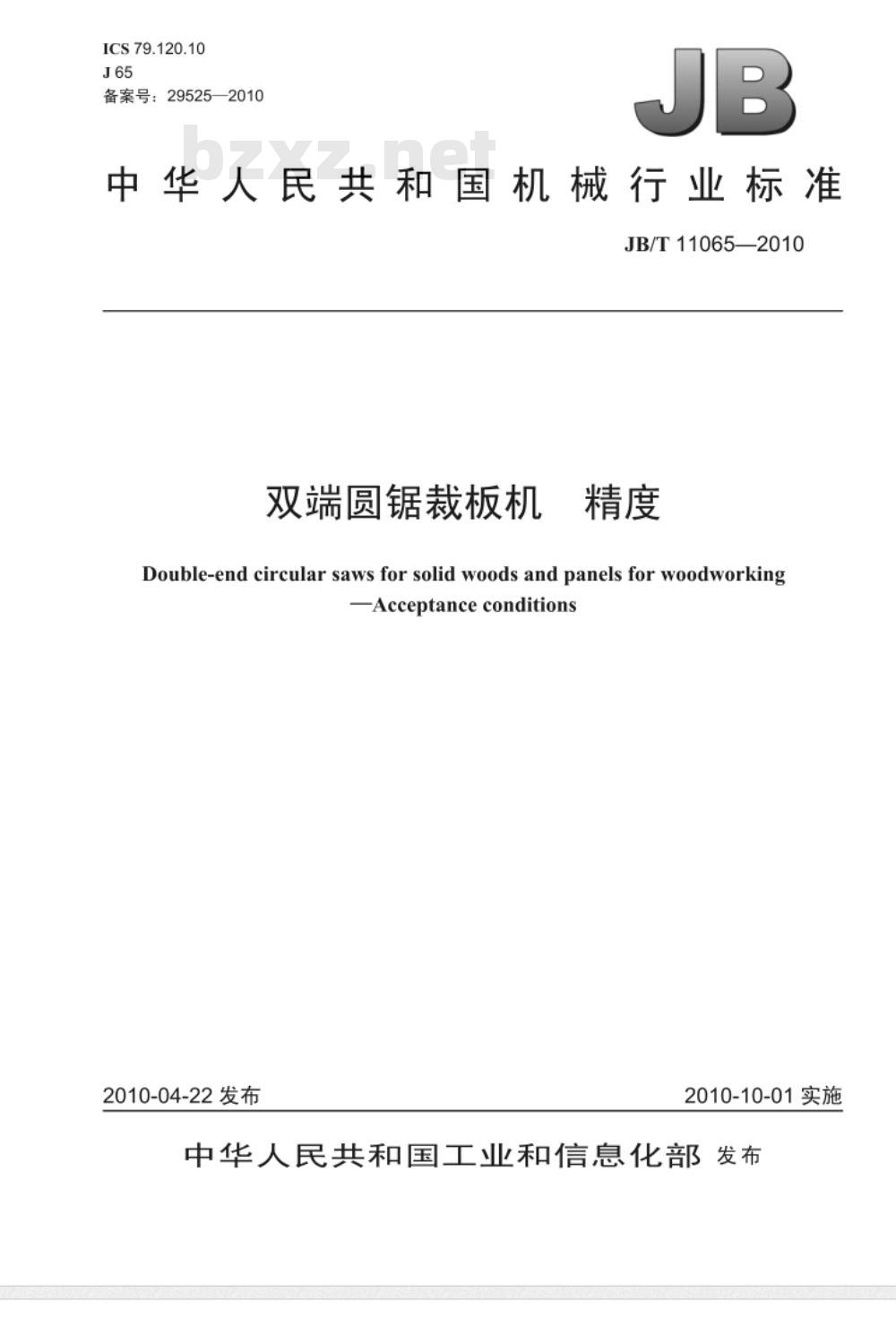

【机械行业标准(JB)】 双端圆锯裁板机 精度

ICS79.120.10
备案号：29525—2010
中华人民共和国机械行业标准　JB/T11065—2010
双端圆锯裁板机精度
Double-end circular saws for solid woods and panels for woodworkingAcceptanceconditions
2010-04-22发布
2010-10-01实施

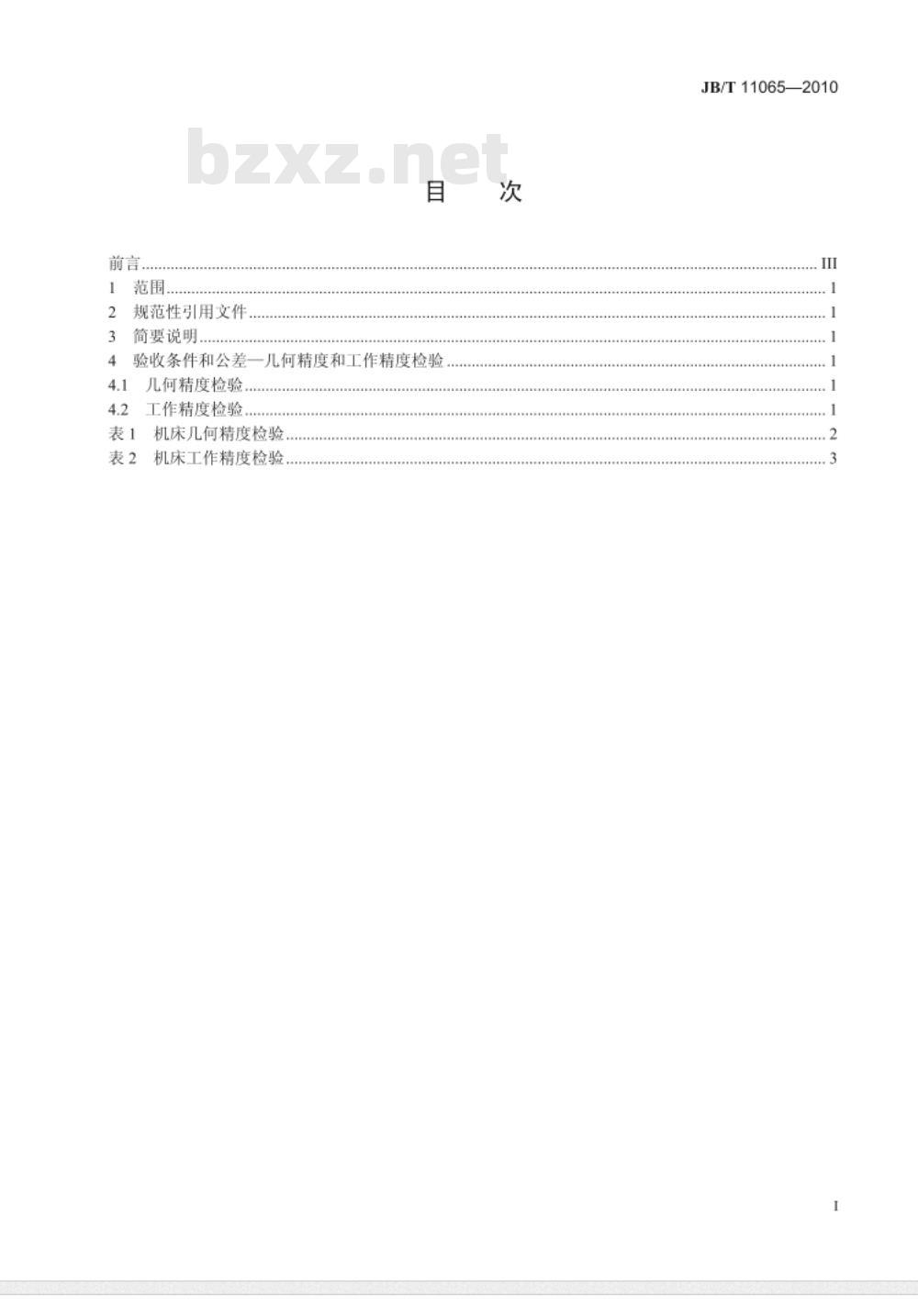

中华人民共和国工业和信息化部发布前言，
范围，
规范性引用文件
简要说明.
验收条件和公差一几何精度和工作精度检验4
几何精度检验
工作精度检验.
机床几何精度检验
机床工作精度检验，
JB/T11065—2010

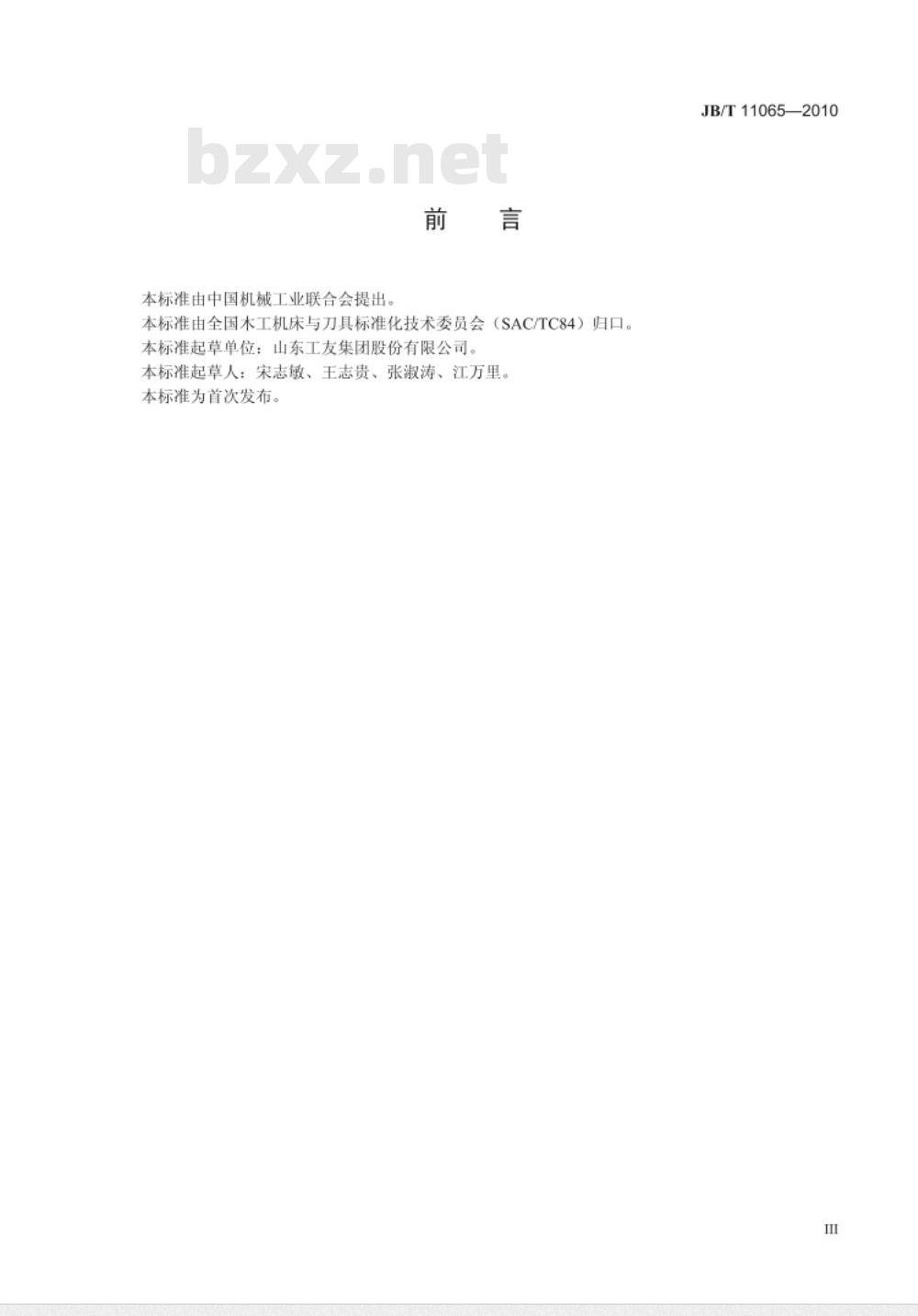

本标准由中国机械工业联合会提出。前言
本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。本标准起草单位：山东工友集团股份有限公司。本标准起草人：宋志敏、王志贵、张淑涛、江万里。本标准为首次发布。
JB/T11065—2010

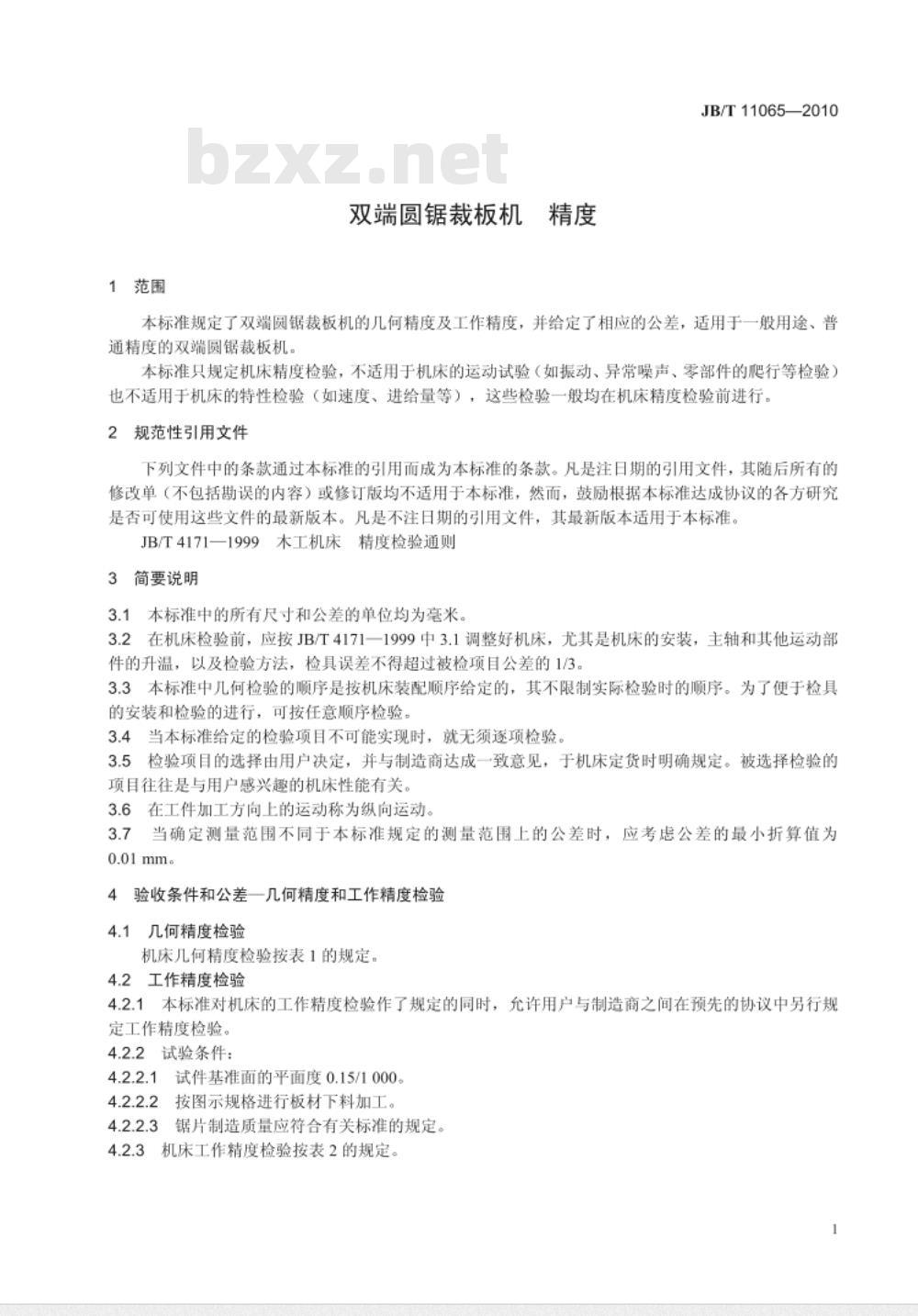

1范围
双端圆锯裁板机精度
JB/T11065—2010
本标准规定了双端圆锯裁板机的几何精度及工作精度，并给定了相应的公差，适用手一般用途、普通精度的双端圆锯裁板机。
本标准只规定机床精度检验，不适用于机床的运动试验（如振动、异常噪声、零部件的爬行等检验）也不适用于机床的特性检验（如速度、进给量等），这些检验一般均在机床精度检验前进行。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T4171—1999
木工机床精度检验通则
3简要说明
3.1本标准中的所有尺寸和公差的单位均为毫来。3.2在机床检验前，应按JB/T4171一1999中3.1调整好机床，尤其是机床的安装，主轴和其他运动部件的升温，以及检验方法，检具误差不得超过被检项目公差的1/3。3.3本标准中几何检验的顺序是按机床装配顺序给定的，其不限制实际检验时的顺序。为了便于检具的安装和检验的进行，可按任意顺序检验3.4当本标准给定的检验项目不可能实现时，就无须逐项检验3.5检验项目的选择由用户决定，并与制造商达成一致意见，于机床定货时明确规定。被选择检验的项目往往是与用户感兴趣的机床性能有关。3.6在工件加工方向上的运动称为纵向运动3.7当确定测量范围不同于本标准规定的测量范围上的公差时，应考虑公差的最小折算值为0.01mm。
验收条件和公差一几何精度和工作精度检验4
4.1几何精度检验
机床几何精度检验按表1的规定，4.2工作精度检验
4.2.1本标准对机床的工作精度检验作了规定的同时，允许用户与制造商之间在预先的协议中另行规定工作精度检验。
4.2.2试验条件：
4.2.2.1试件基准面的平面度0.15/1000。按图示规格进行板材下料加工。4.2.2.2
锯片制造质量应符合有关标准的规定。4.2.2.3
4.2.3机床工作精度检验按表2的规定。-
JB/T11065—2010

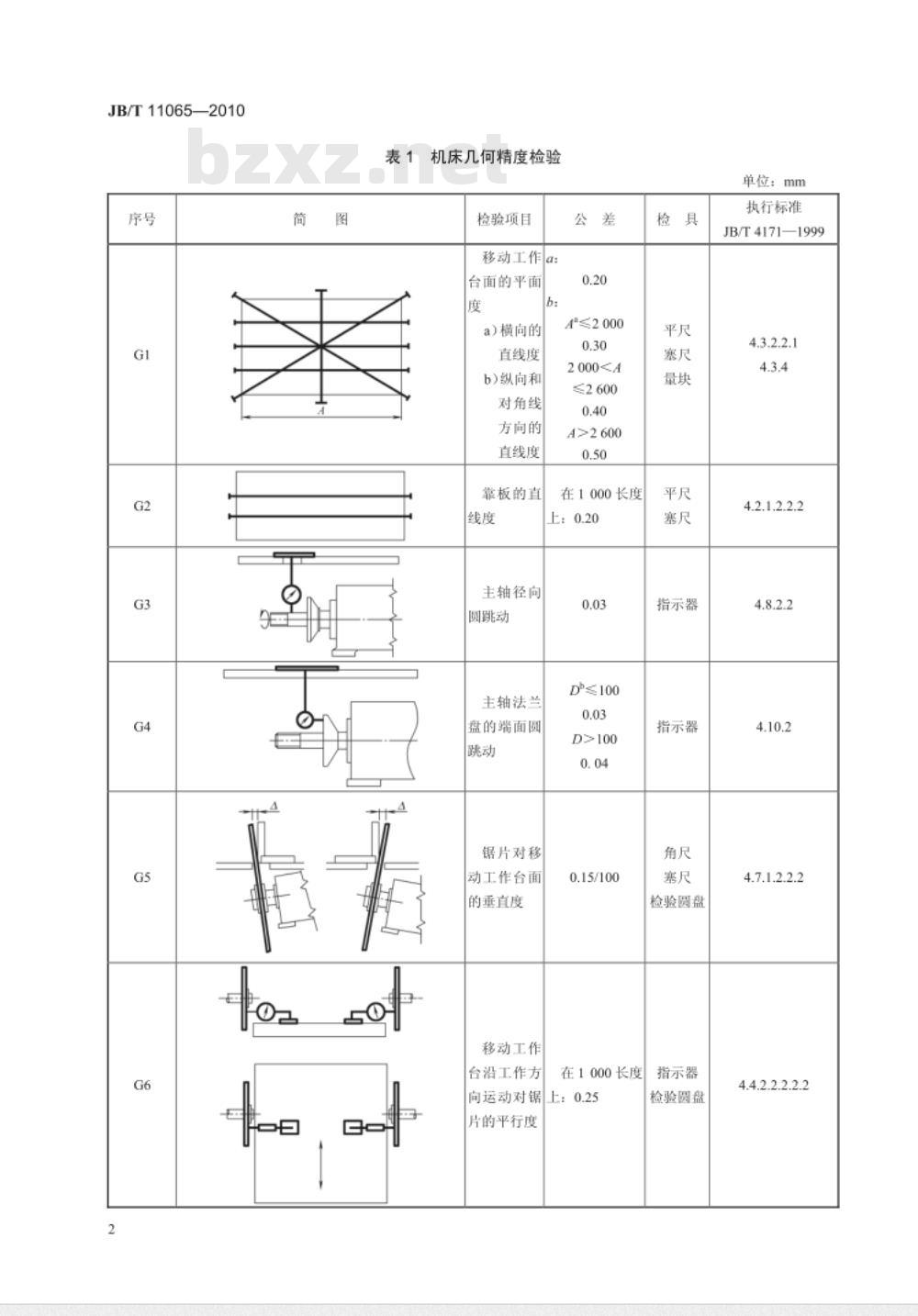

机床几何精度检验
检验项目
移动工作
台面的平面
a)横向的
直线度
b)纵向和
对角线
方向的
直线度
靠板的直
主轴径向
圆跳动
主轴法兰
盘的端面圆
锯片对移
动工作台面
的垂直度
移动工作
台沿工作方
4≤2000
2000≤A
≤2600
A>2 600
在1000长度
上：0.20www.bzxz.net
D’≤100
在1000长度
向运动对锯
上：0.25
片的平行度
指示器
指示器
检验圆盘
指示器
检验圆盘
单位：mm
执行标准
JB/T4171—1999
4.3.2.2.1
4.2.1.2.2.2
4.7.1.2.2.2
4.4.2.2.2.2.2
A表示被测工作台长度尺寸。
D表示被测法兰盘直径
表1(续）
检验项目
锯片滑座
横向移动时
在1000长度
上：0.25
与工作台面
的平行度
机床工作精度检验
试验材质和
加工条件
试件为含水
率不超过10%
的中密度纤维
锯剖面
的直线度
锯剖面
的对角线
JB/T11065—2010
指示器
钢卷尺
执行标准
JB/T4171—1999
4.4.2.2.2.2.2
单位：mm
检验方法见
JB/T4171—1999
用钢卷尺直接测
量加工试件的对角
线长度，所测两对
角线长度之间差值
即为对角线误差
