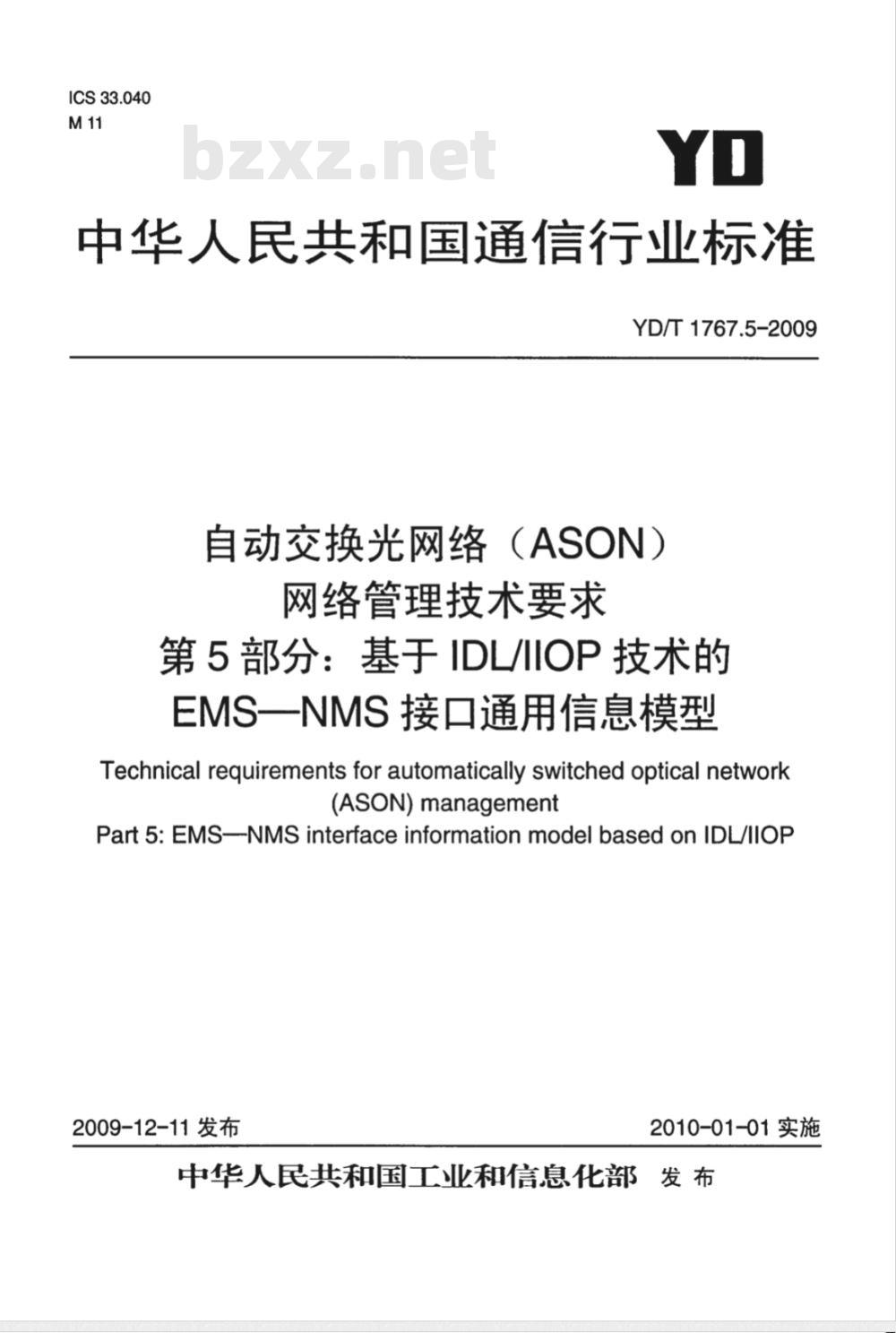

【通信行业标准(YD)】 自动交换光网络（ASON）网络管理技术要求 第5部分：基于IDL-IIOP技术的EMS-NMS接口信息模型

ICS33.040
中华人民共和国通信行业标准
YD/T 1767.5-2009
自动交换光网络（ASON）
网络管理技术要求
第 5部分：基于 IDL/IIOP 技术的EMS一NMS接口通用信息模型
Technical requirements for automatically switched optical network(AsON)management
Part 5: EMS-NMS interface information model based on IDL/lIOP2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部　发布前言·
范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语·

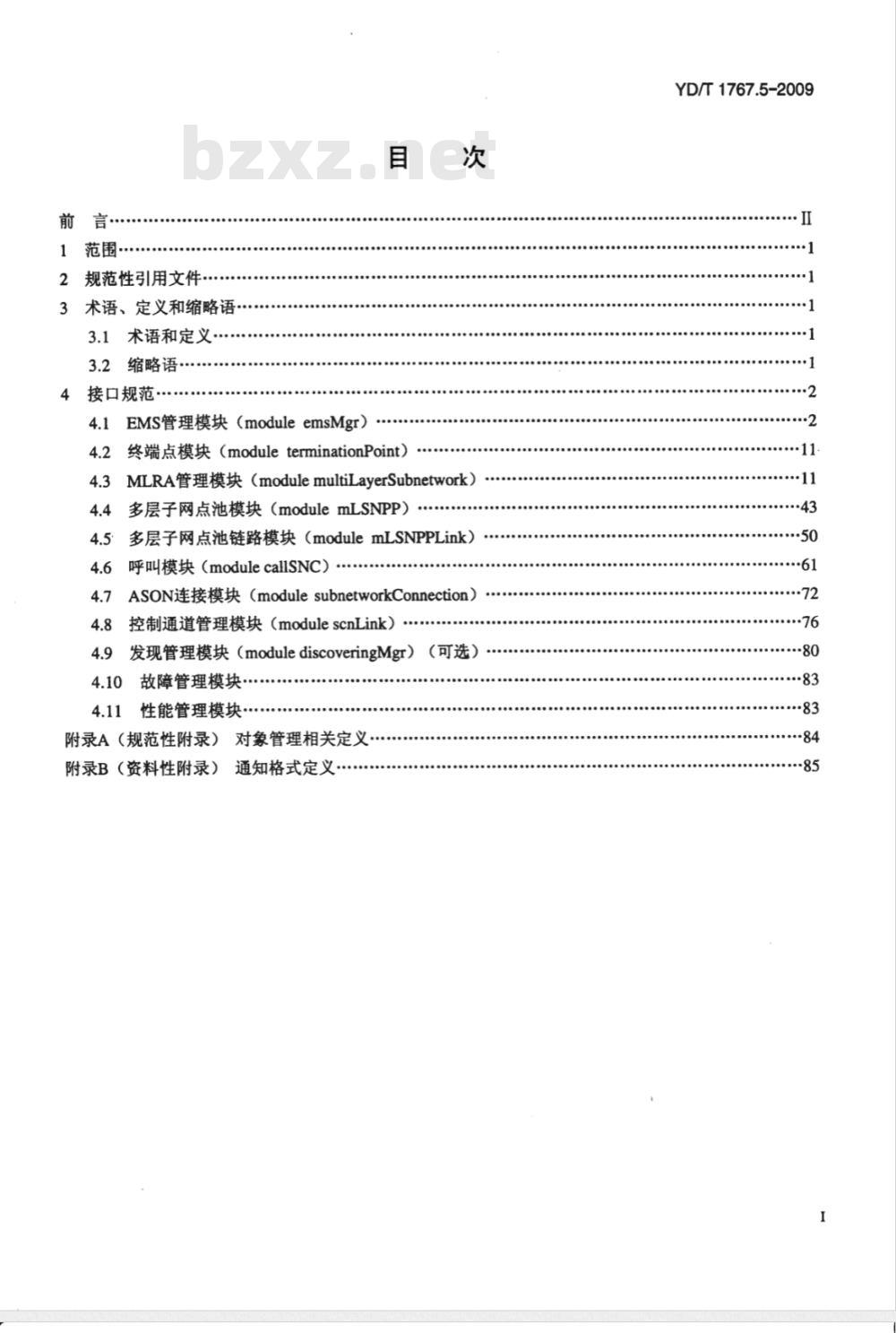

4接口规范…·
4.1EMS管理模块（moduleemsMgr）目
4.2终端点模块（moduleterminationPoint）次
4.3MLRA管理模块（modulemultiLayerSubnetwork）4.4多层子网点池模块（modulemLSNPP）4.5多层子网点池链路模块（modulemLSNPPLink）呼叫模块（modulecallSNC）
4.7ASON连接模块（modulesubnetworkConnection）4.8控制通道管理模块（modulescnLink）4.9发现管理模块（modulediscoveringMgr）（可选）4.10故障管理模块：
4.11性能管理模块
附录A（规范性附录）对象管理相关定义附录B（资料性附录）
通知格式定义
YD/T1767.5-2009
YD/T 1767.5-2009

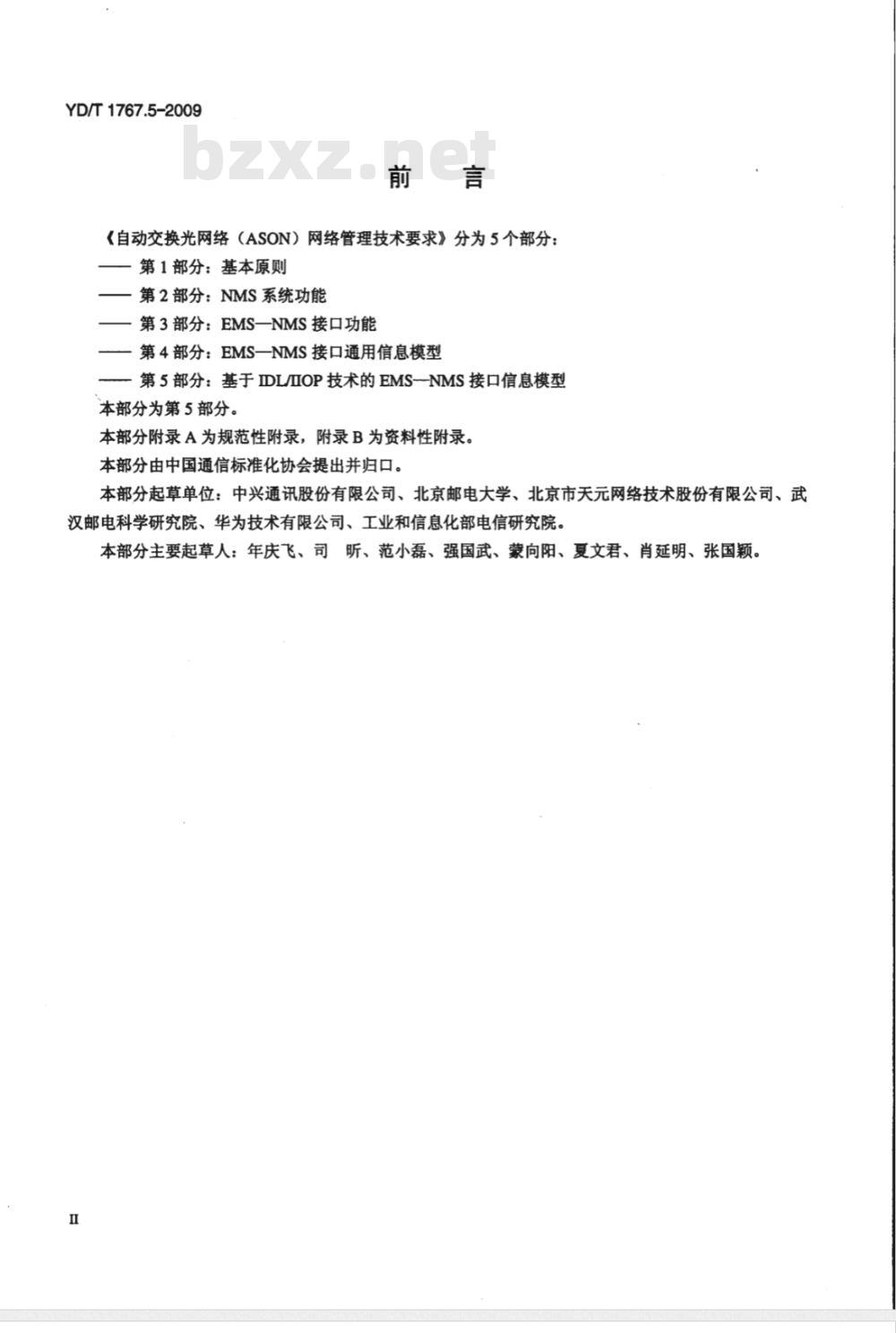

《自动交换光网络（ASON）网络管理技术要求》分为5个部分：第1部分：基本原则
一第2部分：NMS系统功能
一第3部分：EMS一NMS接口功能
第4部分：EMS一NMS接口通用信息模型第5部分：基于IDL/IOP技术的EMS一NMS接口信息模型本部分为第5部分。
本部分附录A为规范性附录，附录B为资料性附录。本部分由中国通信标准化协会提出并归口。本部分起草单位：中兴通讯股份有限公司、北京邮电大学、北京市天元网络技术股份有限公司、武汉邮电科学研究院、华为技术有限公司、工业和信息化部电信研究院。本部分主要起草人：年庆飞、司昕、范小磊、强国武、蒙向阳、夏文君、肖延明、张国颖。I
YD/T1767.5-2009

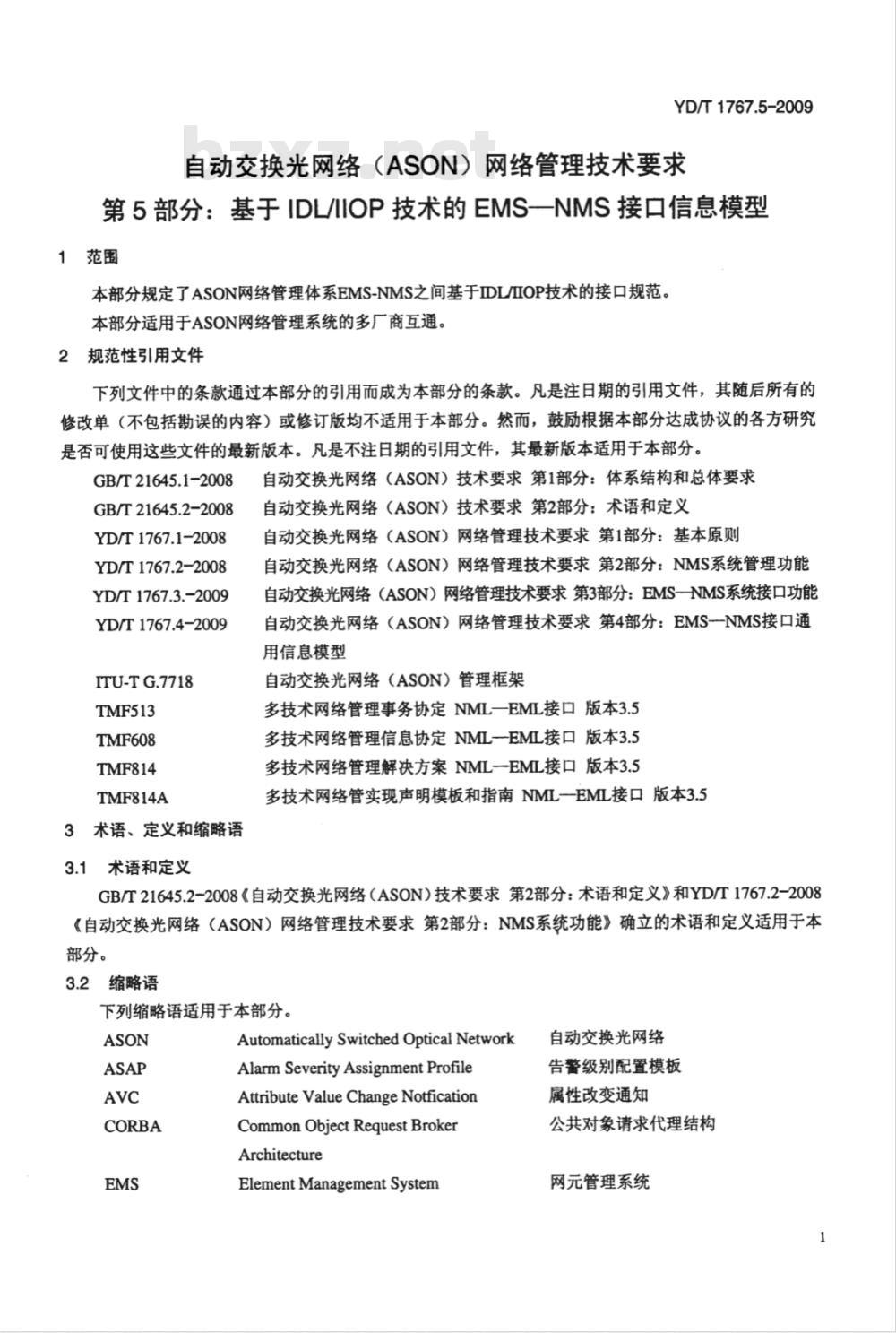

自动交换光网络（ASON）网络管理技术要求第5部分：基于IDL/IIOP技术的EMS一NMS接口信息模型1范围
本部分规定了ASON网络管理体系EMS-NMS之间基于IDL/IOP技术的接口规范。本部分适用于ASON网络管理系统的多厂商互通。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T 21645.1-2008
GB/T21645.2-2008
YD/T 1767.1-2008
YD/T1767.2-2008
YD/T1767.3.-2009
YD/T1767.4-2009
ITU-TG.7718免费标准bzxz.net
TMF513
TMF608
TMF814
TMF814A
3术语、定义和缩略语
3.1术语和定义
自动交换光网络（ASON）技术要求第1部分：体系结构和总体要求自动交换光网络（ASON）技术要求第2部分：术语和定义自动交换光网络（ASON）网络管理技术要求第1部分：基本原则自动交换光网络（ASON）网络管理技术要求第2部分：NMS系统管理功能自动交换光网络（ASON）网络管理技术要求第3部分：EMS一NMS系统接口功能自动交换光网络（ASON）网络管理技术要求第4部分：EMS一NMS接口通用信息模型
自动交换光网络（ASON）管理框架多技术网络管理事务协定NML一EML接口版本3.5多技术网络管理信息协定NML一EML接口版本3.5多技术网络管理解决方案NML一EML接口版本3.5多技术网络管实现声明模板和指南NML一EML接口版本3.5GB/T21645.2-2008《自动交换光网络（ASON）技术要求第2部分：术语和定义》和YD/T1767.2-2008《自动交换光网络（ASON）网络管理技术要求第2部分：NMS系统功能》确立的术语和定义适用于本部分。
3.2缩略语
下列缩略语适用于本部分。
AutomaticallySwitchedOptical NetworkAlarm Severity Assignment ProfileAttributeValueChangeNotficationCommonObjectRequestBroker
Architecture
Element Management System
自动交换光网络
告警级别配置模板
属性改变通知
公共对象请求代理结构
网元管理系统
YD/T 1767.5-2009
LayeredSNPP
LayeredSNPP
接口规范

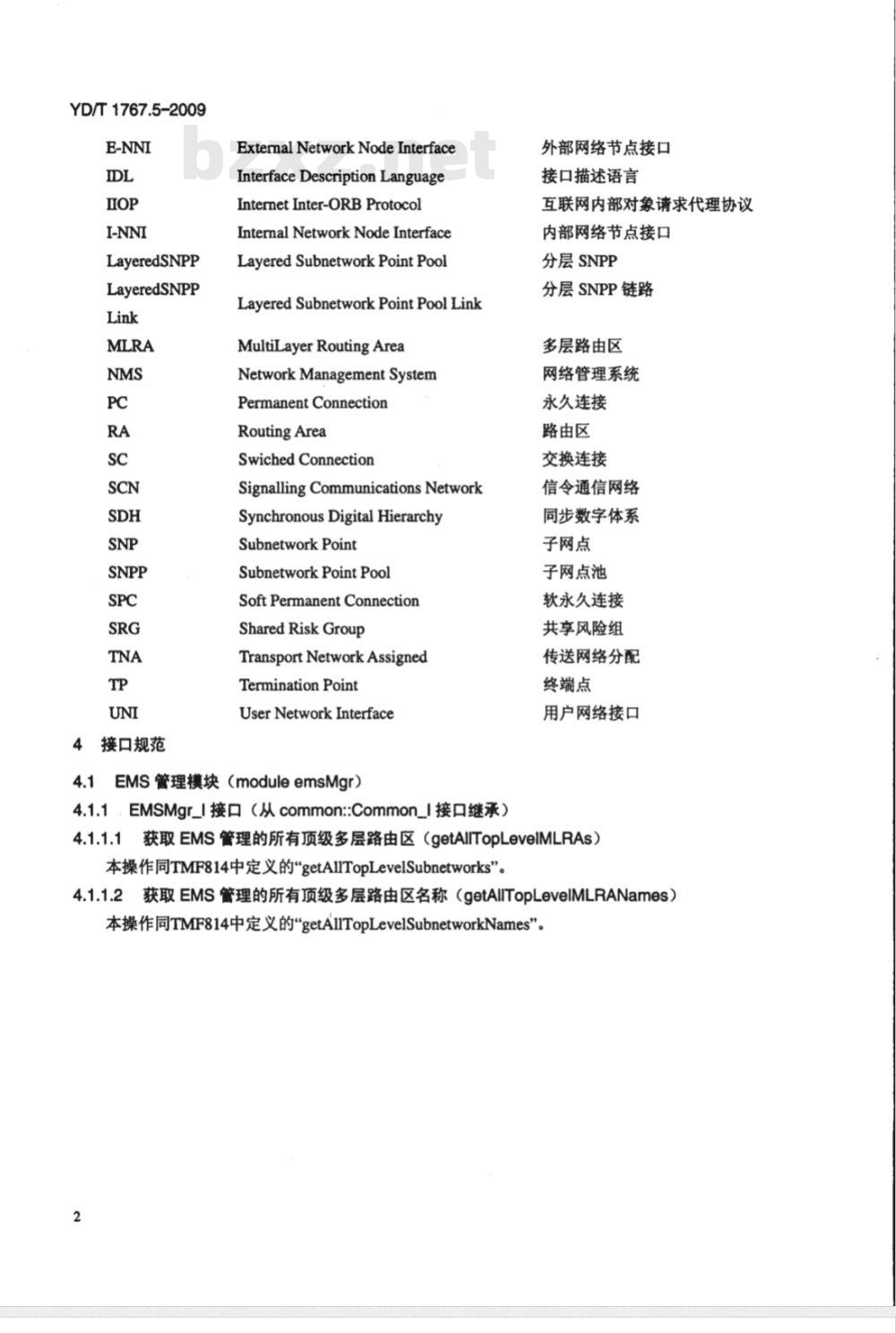

External Network Node InterfaceInterface Description LanguageInternet Inter-ORB Protocol
Internal NetworkNode InterfaceLayered Subnetwork Point PoolLayered Subnetwork Point Pool LinkMultiLayer Routing Area
NetworkManagementSystem
Permanent Connection
Routing Area
Swiched Connection
SignallingCommunicationsNetworkSynchronous Digital HierarchySubnetwork Point
SubnetworkPointPool
SoftPermanentConnection
Shared Risk Group
Transport Network Assigned
Termination Point
User Network Interface
EMs管理模块（moduleemsMgr）
4.1.1．EMSMgr_|接口（从common:Common_|接口继承）外部网络节点接口
接口描述语言
互联网内部对象请求代理协议
内部网络节点接口
分层SNPP
分层SNPP链路
多层路由区
网络管理系统
永久连接
路由区
交换连接
信令通信网络
同步数字体系
子网点
子网点池
软永久连接
共享风险组
传送网络分配
终端点
用户网络接口
4.1.1.1获取EMS管理的所有顶级多层路由区（getAITopLevelMLRAs）本操作同TMF814中定义的\getAllTopLevelSubnetworks”。4.1.1.2获取EMS管理的所有顶级多层路由区名称（getAlITopLevelMLRANames）本操作同TMF814中定义的\getA1lTopLevelSubnetworkNames”。2
4.1.1.3查询EMS管理的所有MLRA(getAIMLRAs)定义
voidgetAlIMLRAs（
in unsigned long
how_many，
out multiLayerSubnetwork:SubnetworkList_T mLRAList,out multiLayerSubnetwork:SubnetworkIterator_IsIt)raises(globaldefs::ProcessingFailureException):明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
查询EMS管理的所有多层路由区
how_many：第一批返回的多层路由区数上限无
mLRAList：第一批返回的多层路由区的列表sIt：查询剩余多层路由区信息的迭代器EXCPT_INTERNAL_ERROR
EXCPT_TOO_MANY_OPEN_ITERATORSEXCPT_NE_COMM_LOSS
YD/T1767.5-2009
YD/T1767.5-2009
4.1.1.4查询所有使用被指定终端点的MLSNPPLink(getAlIMLSNPPLinksWithTP）（可选）定义
void getAlIMLSNPPLinksWithTP(inglobaldefs::NamingAttributes_TtPNamein boolean sNPListRequested.in unsigned long how_many,
outmLSNPPLink:MLSNPPLinkList_TmLSNPPLinkList,outmLSNPPLink：:MLSNPPLinkIterator_ImLSNPPLinkIt）raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
指定终端点，查询所有使用该终端点的多层子网点池链路tPName：指定的终端点名称
sNPListRequested：是否必须返回子网点how_many：第一批返回的多层子网点池链路数上限无
mLSNPPLinkList：第一批返回的多层子网点池链路列表mLSNPPLinkIt：查询剩余多层子网点池链路信息的选代器EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPTINVALIDINPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_NE_COMM_LOSS
YD/T1767.5-2009
4.1.1.5查询指定MLRA内所有MLSNPPLink(getAIMLSNPPLinksWithMLSNs)(可选定义
voidgetAlIMLSNPPLinksWithMLSNs(in globaldefs::NamingAttributesList_T mLRANames,in boolean sNPListRequested,in unsigned long
how_many，
out mLSNPPLink:MLSNPPLinkList_T mLSNPPLinkList,out mLSNPPLink:MLSNPPLinkIterator_I mLSNPPLinkIt)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
指定MLRA，查询所有多层子网点池链路mLRANames：指定的多层路由区的名称列表，返回的多层子网点池链路连接了这里指定的MLRA对
sNPListRequested：是否必须返回子网点how_many：第一批返回的多层子网点池链路数上限无
mLSNPPLinkList：第一批返回的多层子网点池链路列表mLSNPPLinkIt：查询剩余多层子网点池链路信息的迭代器EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_UNABLE_TO_COMPLY
EXCPT_INVALID_INPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_NE_COMM_LOSS
YD/T1767.5-2009
4.1.1.6·查询所有与指定TNA匹配的MLSNPPLink(getAlIMLSNPPLinksWithTNAs）（可选）定
void getAIMLSNPPLinksWithTNAs(in mLSNPP::TNAList_T tNAList,inbooleansNPListRequested,
in unsigned longhow_many,
out mLSNPPLink:MLSNPPLinkList_T mLSNPPLinkList,outmLSNPPLink:MLSNPPLinkIterator_ImLSNPPLinkIt）raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
指定TNA名称，查询所有与该TNA名称相匹配的多层子网点池链路tNAList：TNA列表
sNPListRequested：是否必须返回子网点how_many：第一批返回的多层子网点池链路数上限无
mLSNPPLinkList：第一批返回的多层子网点池链路列表mLSNPPLinkIt：查询剩余多层子网点池链路信息的选代器EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_NE_COMM_LOSS
4.1.1.7查询EMS中所有的多层子网点池(getAIIMLSNPPs)定义
void getAIIMLSNPPs(
inboolean sNPListRequested,
in unsignedlong how_many,
out mLSNPP:MLSNPPList_T mLSNPPListout mLSNPP::MLSNPPIterator_I mLSNPPIt)raises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
查询EMS中所有的多层子网点池
sNPListRequested：是否必须返回子网点how_many：第一批返回的多层子网点池数上限无
mLSNPPList：第一批返回的多层子网点池列表mLSNPPIt：查询剩余多层子网点池信息的选代器EXCPT_INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPT_NOT_IMPLEMENTED
EXCPT_NE_COMM_LOSS
YD/T1767.5-2009
YD/T1767.5-2009
查询使用指定终端点的所有多层子网点池(getAlMLSNPPsWithTP)(可选）4.1.1.8
void getAIIMLSNPPsWithTP(
in globaldefs:NamingAttributes_TtPName,in boolean sNPListRequested,in unsigned long how_many,
out mLSNPP:MLSNPPList_T mLSNPPList,outmLSNPP：:MLSNPPIterator_ImLSNPPItraises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
指定终端点，查询使用该终端点的所有多层子网点池tPName：指定的终端点名称
sNPListRequested：是否必须返回子网点how_many：第一批返回的多层子网点池数上限无
mLSNPPList：第一批返回的多层子网点池列表mLSNPPIt：查询剩余多层子网点池信息的选代器EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_NE_COMM_LOSS
