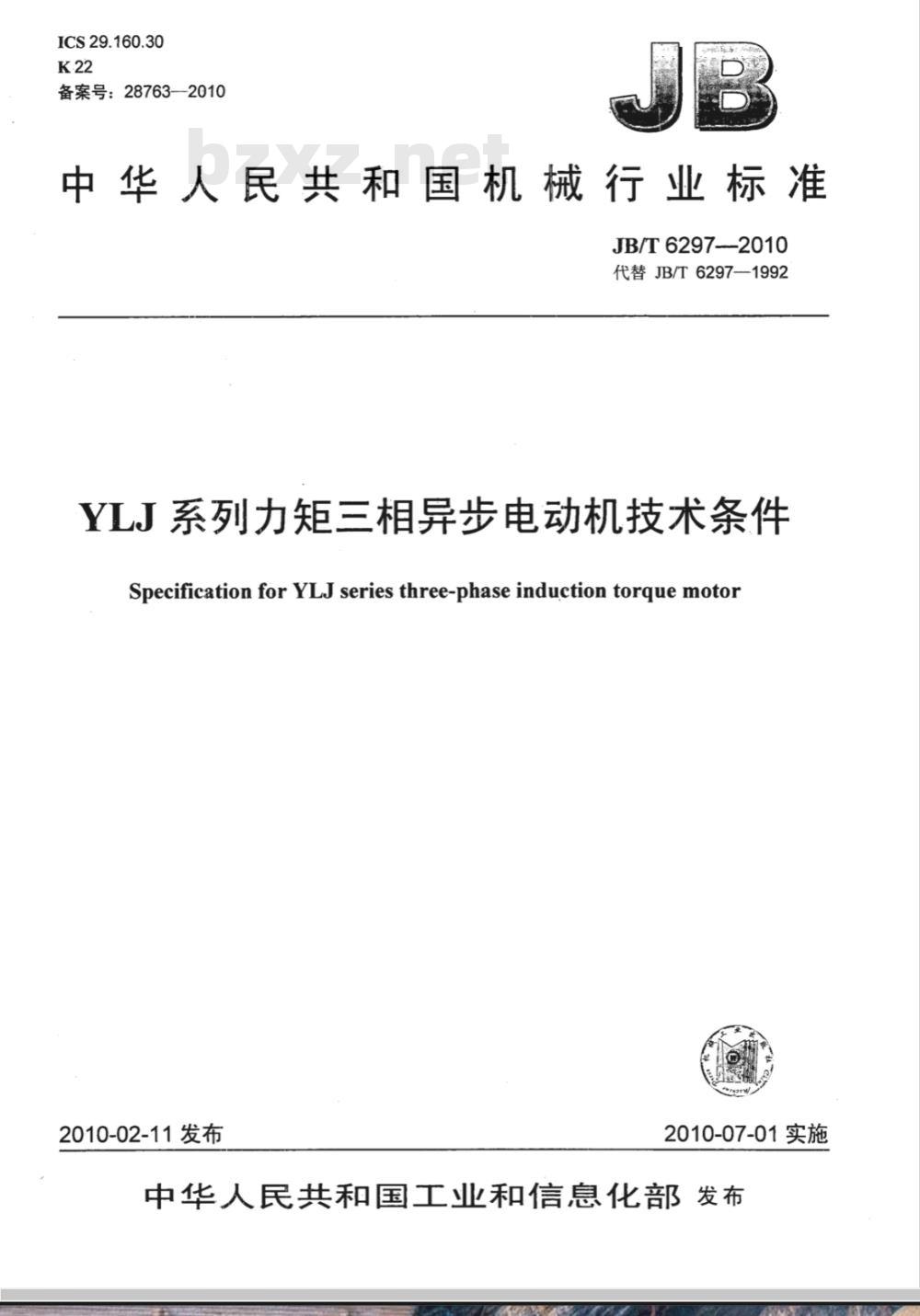

中华人民共和国机械行业标准
JB/T 6297--2010
代替JB/T6297—1992
YLJ系列力矩三相异步电动机技术条件Specification for YLJ series three-phase induction torque motor2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，

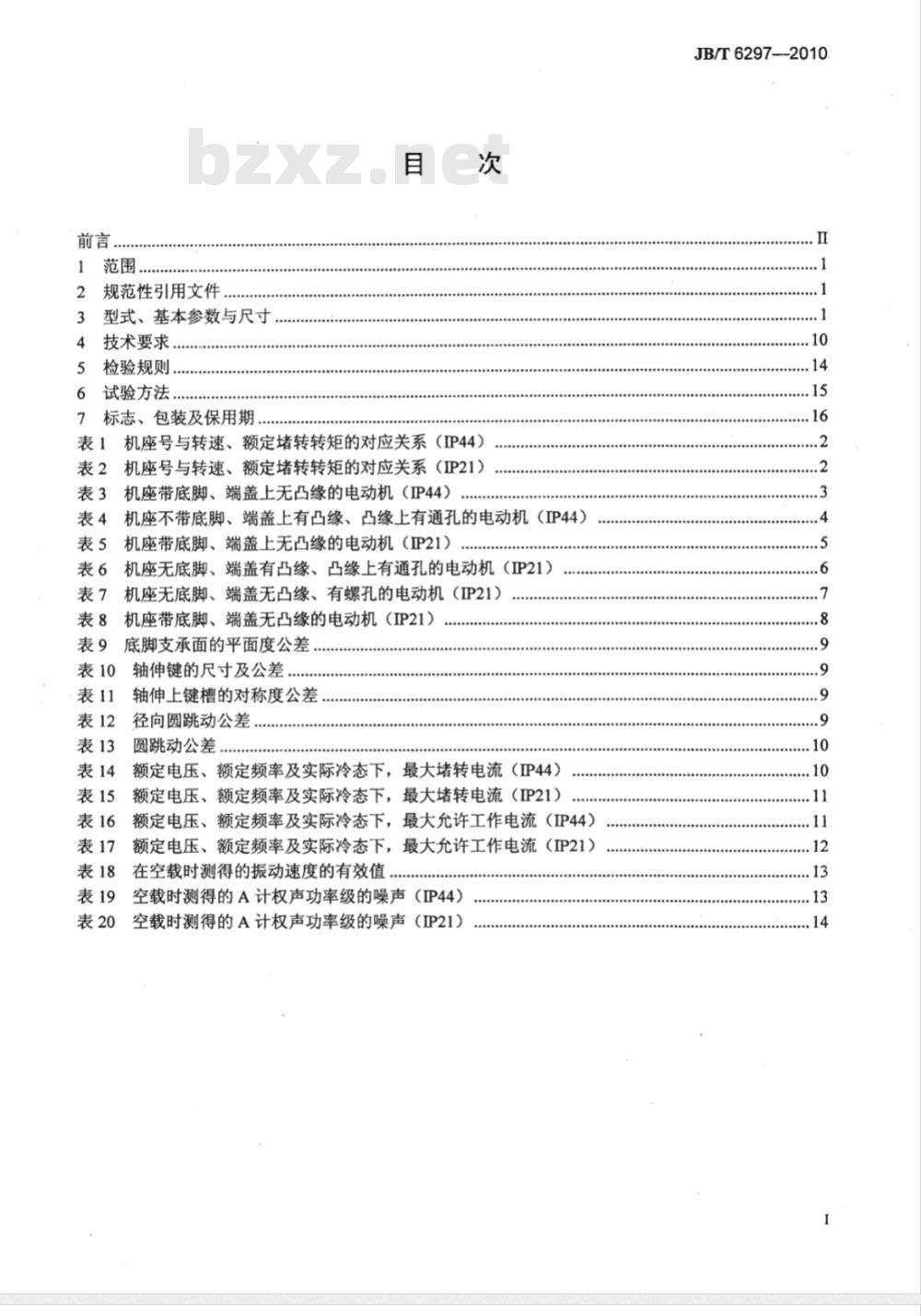

规范性引用文件
型式、基本参数与尺寸.
技术要求
检验规则
试验方法.…
标志、包装及保用期
机座号与转速、额定堵转转矩的对应关系（IP44）表1
机座号与转速、额定堵转转矩的对应关系（IP21）机座带底脚、端盖上无凸缘的电动机（IP44）机座不带底脚、端盖上有凸缘、凸缘上有通孔的电动机（IP44）机座带底脚、端盖上无凸缘的电动机（IP21）机座无底脚、端盖有凸缘、凸缘上有通孔的电动机（P21）机座无底脚、端盖无凸缘、有螺孔的电动机（IP21）机座带底脚、端盖无凸缘的电动机（IP21）底脚支承面的平面度公差
轴伸键的尺寸及公差
轴伸上键槽的对称度公差，
径向圆跳动公差
圆跳动公差
额定电压、额定频率及实际冷态下，最大堵转电流（IP44）额定电压、额定频率及实际冷态下，最大堵转电流（IP21）额定电压、额定频率及实际冷态下，最大允许工作电流（IP44）额定电压、额定频率及实际冷态下，最大允许工作电流（IP21）在空载时测得的振动速度的有效值，空载时测得的A计权声功率级的噪声（IP44）空载时测得的A计权声功率级的噪声（IP21）JB/T6297--2010
JB/T6297-2010

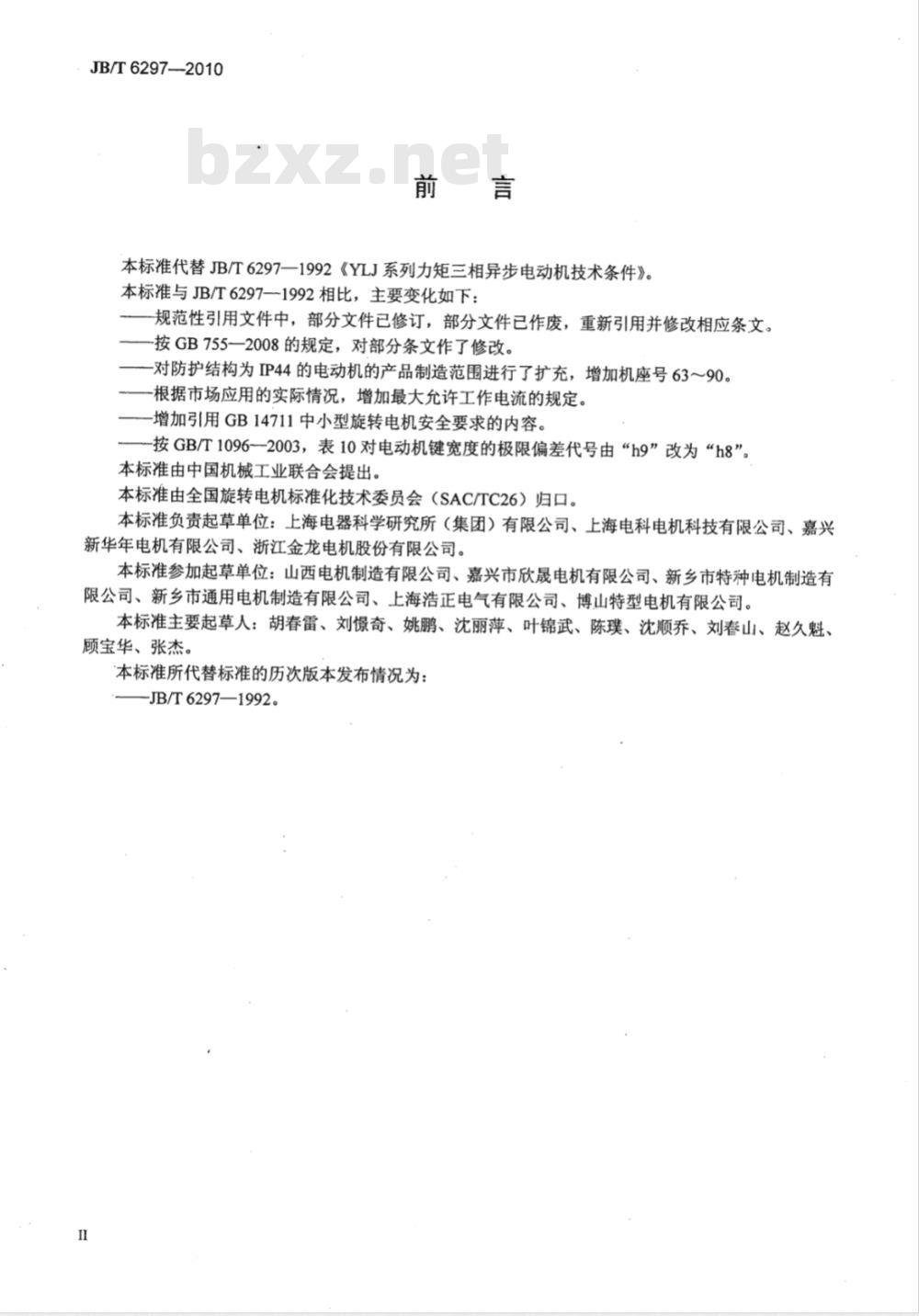

本标准代替JB/T6297一1992《YLJ系列力矩三相异步电动机技术条件》。本标准与JB/T6297-1992相比，主要变化如下：-规范性引用文件中，部分文件已修订，部分文件已作废，重新引用并修改相应条文。按GB755一2008的规定，对部分条文作了修改。-对防护结构为IP44的电动机的产品制造范围进行了扩充，增加机座号63～90。-根据市场应用的实际情况，增加最大允许工作电流的规定。-增加引用GB14711中小型旋转电机安全要求的内容。-按GB/T1096--2003，表10对电动机键宽度的极限偏差代号由“h9”改为“h8”。本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准负责起草单位：上海电器科学研究所（集团）有限公司、上海电科电机科技有限公司、嘉兴新华年电机有限公司、浙江金龙电机股份有限公司。本标准参加起草单位：山西电机制造有限公司、嘉兴市欣晟电机有限公司、新乡市特种电机制造有限公司、新乡市通用电机制造有限公司、上海浩正电气有限公司、博山特型电机有限公司。本标准主要起草人：胡春雷、刘憬奇、姚鹏、沈丽萍、叶锦武、陈璞、沈顺乔、刘春山、赵久魁、顾宝华、张杰。
本标准所代替标准的历次版本发布情况为：-JB/T6297—1992。

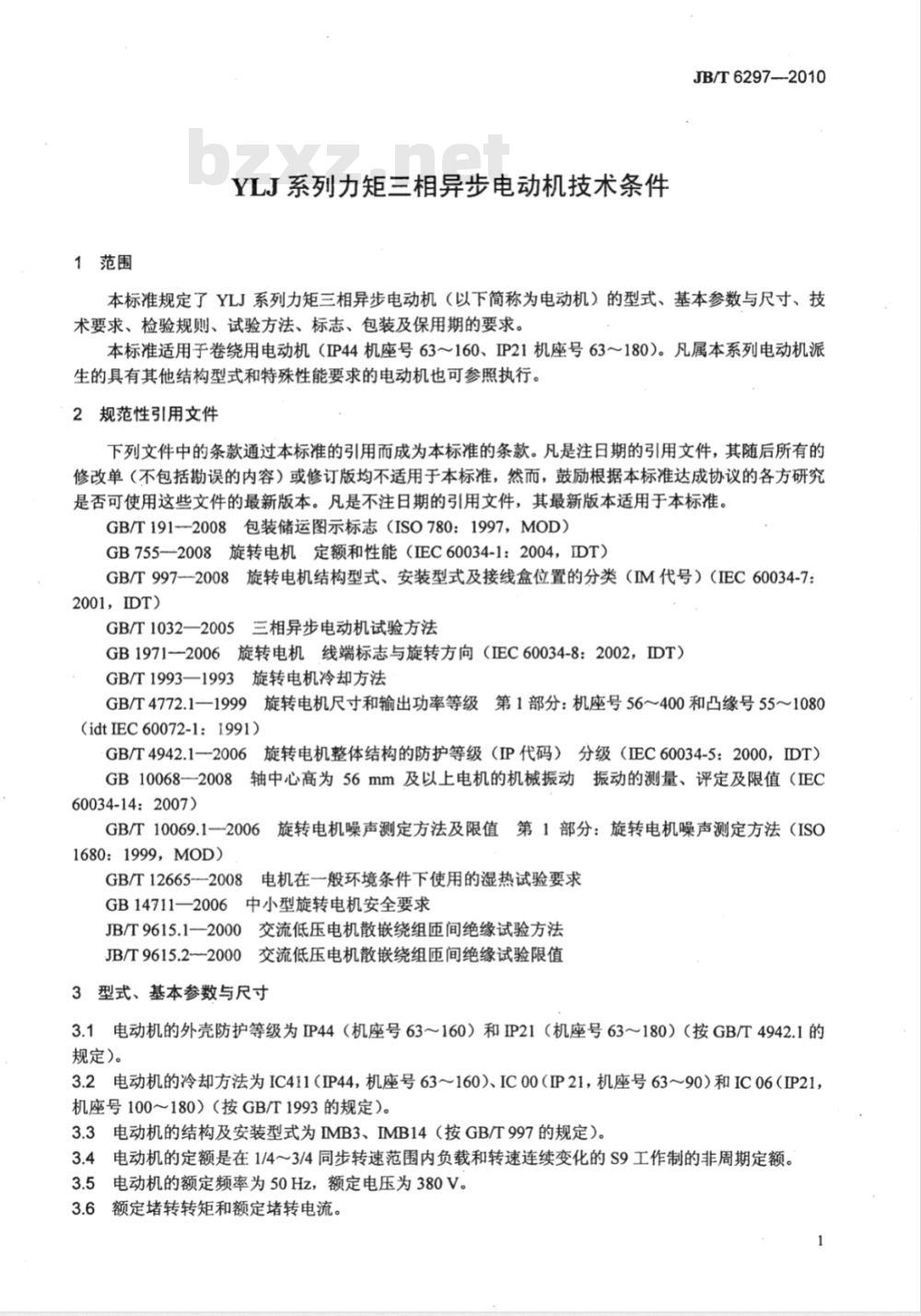

1范围
YLJ系列力矩三相异步电动机技术条件JB/T6297--2010
本标准规定了YLJ系列力矩三相异步电动机（以下简称为电动机）的型式、基本参数与尺寸、技术要求、检验规则、试验方法、标志、包装及保用期的要求。本标准适用于卷绕用电动机（IP44机座号63～160、IP21机座号63～180）。凡属本系列电动机派生的具有其他结构型式和特殊性能要求的电动机也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191-2008包装储运图示标志（ISO780：1997，MOD）GB755-2008旋转电机定额和性能（IEC60034-1：2004，IDT）GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）（IEC60034-7:2001，IDT）
GB/T1032—2005三相异步电动机试验方法GB1971一2006旋转电机线端标志与旋转方向（EC60034-8：2002，IDT）GB/T1993—1993旋转电机冷却方法GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(idtIEC60072-1：1991)
GB/T4942.1-2006旋转电机整体结构的防护等级（IP代码）分级（IEC60034-5：2000，IDT）GB10068--2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（IEC60034-14：2007）
GB/T10069.1--2006方
旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（ISO1680：1999，MOD)
GB/T12665-2008电机在一般环境条件下使用的湿热试验要求GB14711一2006中小型旋转电机安全要求JB/T9615.1-2000交流低压电机散嵌绕组匝间绝缘试验方法JB/T9615.2~2000交流低压电机散嵌绕组匝间绝缘试验限值3型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP44（机座号63160）和IP21（机座号63～180）（按GB/T4942.1的规定）。
3.2电动机的冷却方法为IC411（IP44，机座号63～160）、IC00（IP21，机座号63～90）和IC06（IP21，机座号100～180）（按GB/T1993的规定）。3.3电动机的结构及安装型式为IMB3、IMB14（按GB/T997的规定）。3.4电动机的定额是在1/4～3/4同步转速范围内负载和转速连续变化的S9工作制的非周期定额。3.5电动机的额定频率为50Hz，额定电压为380V。3.6额定堵转转矩和额定堵转电流。JB/T6297-2010

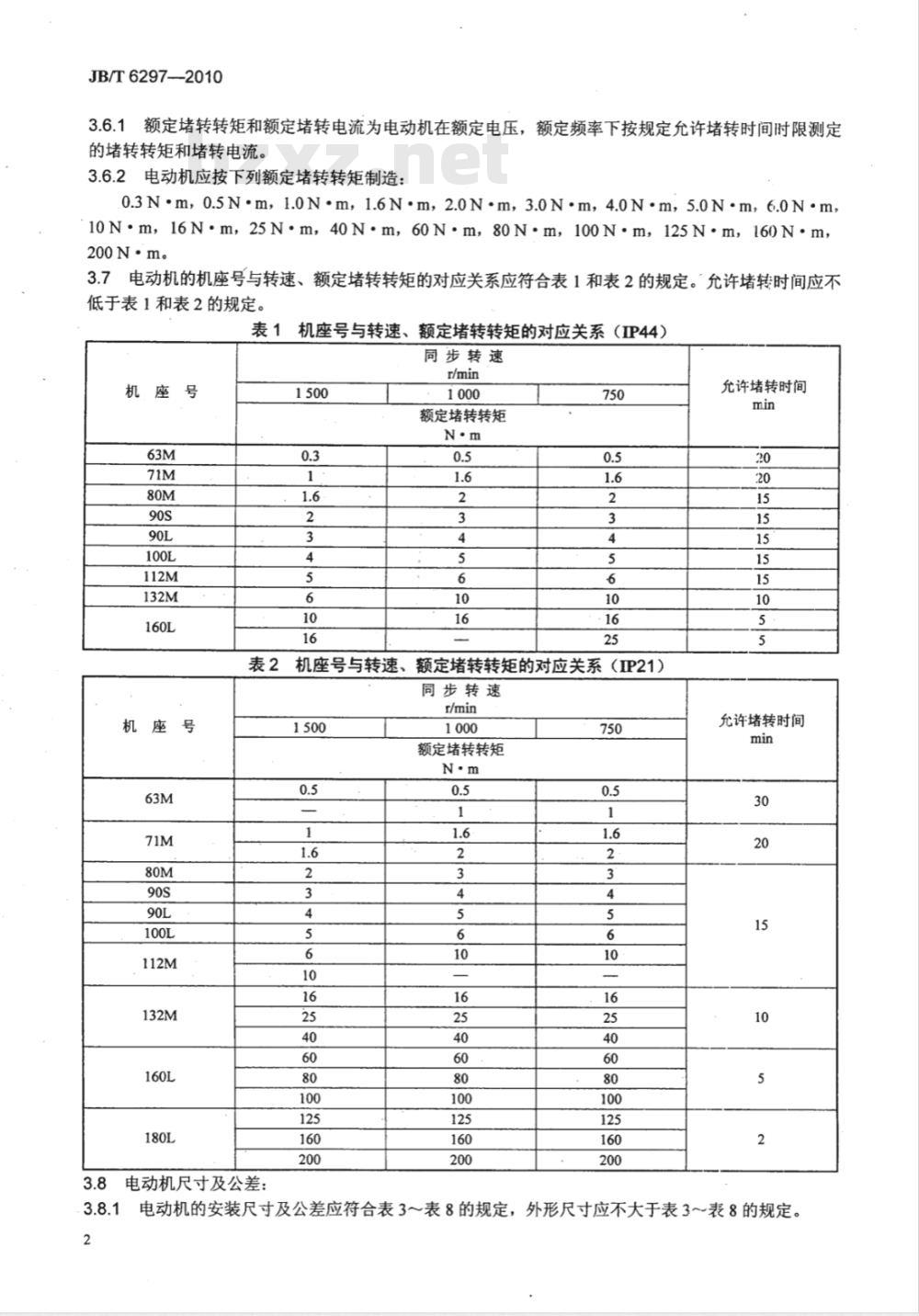

额定堵转转矩和额定堵转电流为电动机在额定电压，额定频率下按规定允许堵转时间时限测定的堵转转矩和堵转电流。
3.6.2电动机应按下列额定堵转转矩制造：0.3N·m，0.5Nm，1.0Nm,1.6N·m,2.0Nm,3.0Nm,4.0N·m,5.0N·m,6.0N·m,10N·m,16N·m,25N·m,40Nm,60N·m,80N·m,100N·m,125N·m，160N·m,200N·m。
电动机的机座号与转速、额定堵转转矩的对应关系应符合表1和表2的规定。允许堵转时间应不3.7bzxZ.net
低于表1和表2的规定。
机座号
机座号与转速、额定堵转转矩的对应关系（IP44）同步转速
额定堵转转矩
机座号与转速、额定堵转转矩的对应关系（IP21）表2
同步转速
机座号
电动机尺寸及公差：
额定堵转转矩
允许堵转时间
允许堵转时间
电动机的安装尺寸及公差应符合表3～表8的规定，外形尺寸应不大于表3～表8的规定3.8.1
JB/T6297-2010
JB/T6297-2010
JB/T6297—2010
JB/T6297—2010
JB/T6297-2010
吾游印
JB/T6297-2010
