【机械行业标准(JB)】 粉尘比电阻实验室测试方法

ICS 13.030.40此内容来自标准下载网
备案号：
中华人民共和国机械行业标准　JB/T8537--2010
代替JB/T8537—1997
粉尘比电阻实验室测试方法
Testing method for dust resistivity in lab2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，

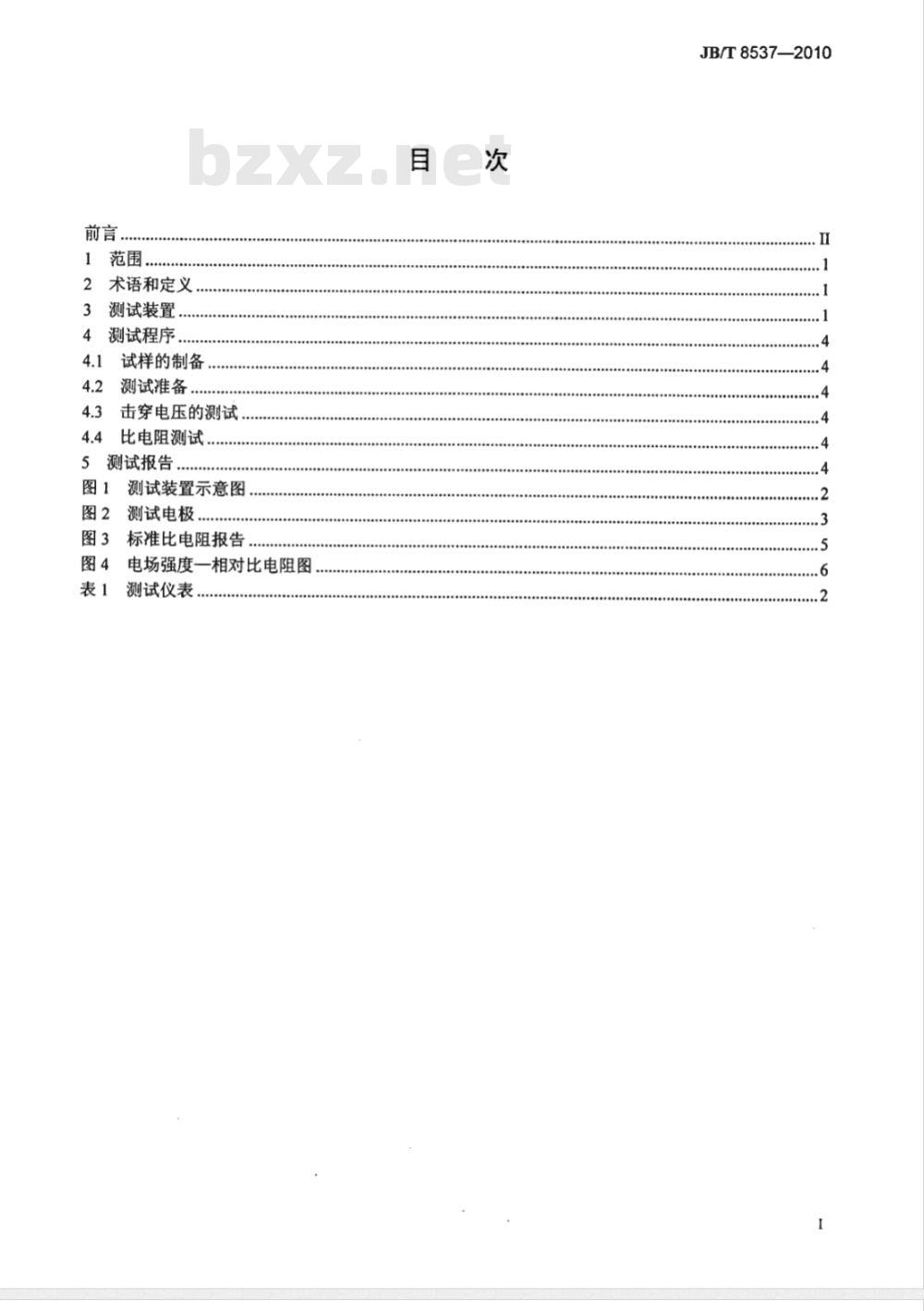

2术语和定义
3测试装置..
4测试程序..
4.1试样的制备
测试准备.
击穿电压的测试.
比电阻测试
5测试报告，
图1测试装置示意图
图2测试电极.
图3标准比电阻报告
电场强度一相对比电阻图
测试仪表
JB/T8537—2010
JB/T8537—2010

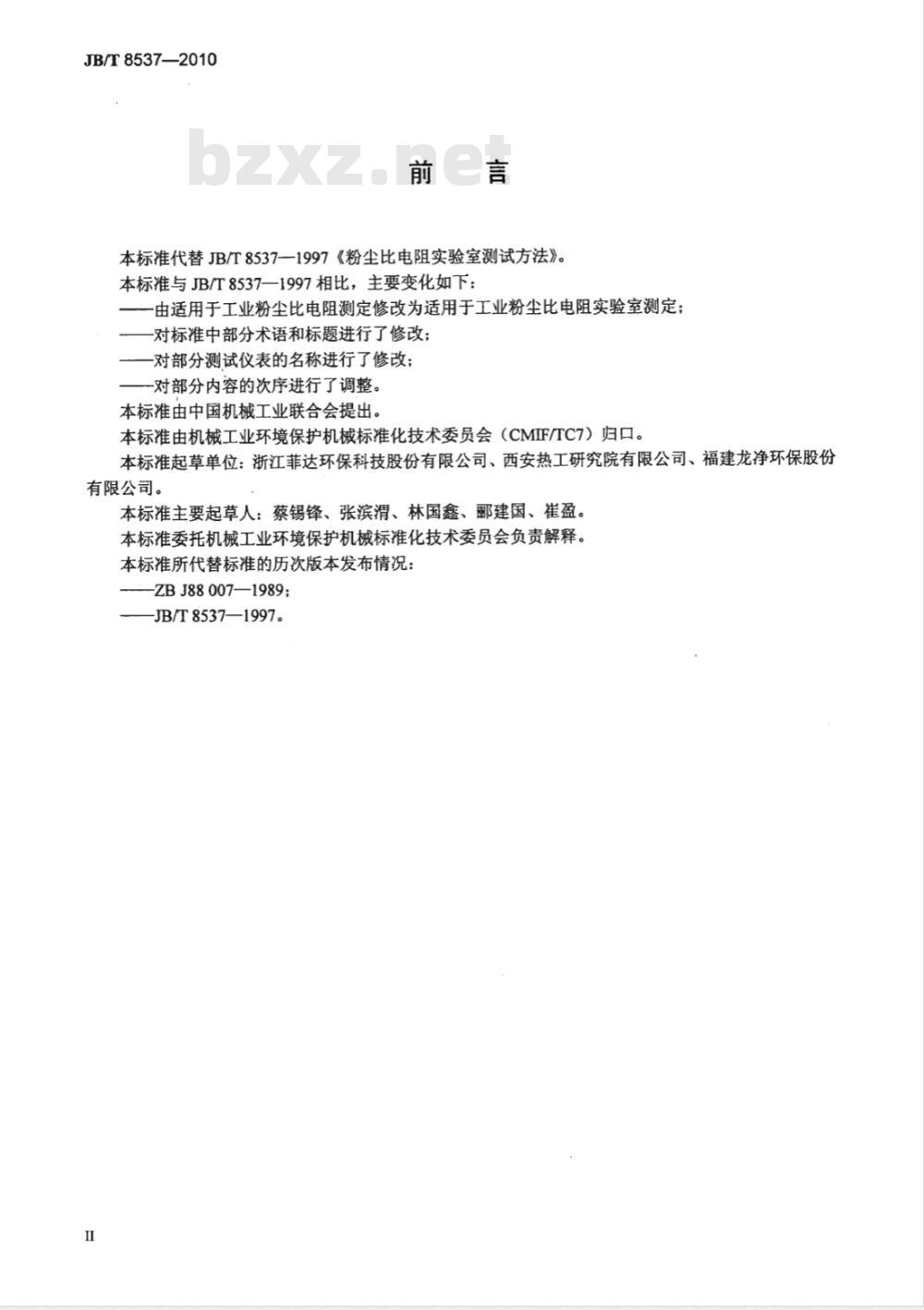

本标准代替JB/T8537—1997《粉尘比电阻实验室测试方法》。本标准与JB/T8537—1997相比，主要变化如下：由适用于工业粉尘比电阻测定修改为适用于工业粉尘比电阻实验室测定；一对标准中部分术语和标题进行了修改；一对部分测试仪表的名称进行了修改；一对部分内容的次序进行了调整。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：浙江菲达环保科技股份有限公司、西安热工研究院有限公司、福建龙净环保股份有限公司。
本标准主要起草人：蔡锡锋、张滨渭、林国鑫、郦建国、崔盈。本标准委托机械工业环境保护机械标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况：ZBJ88007—1989;
-JB/T8537—1997。

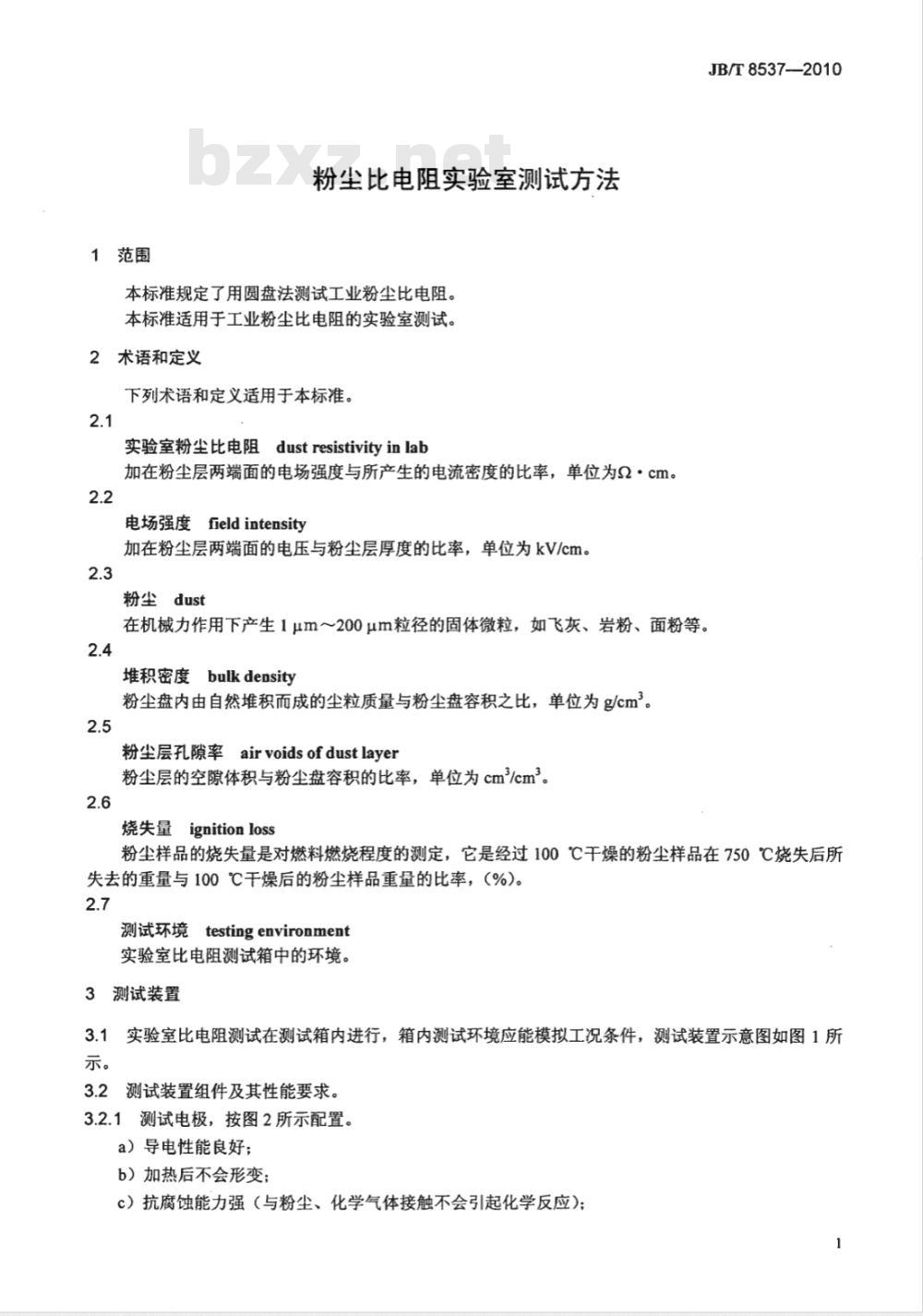

1范围
粉尘比电阻实验室测试方法
本标准规定了用圆盘法测试工业粉尘比电阻。本标准适用于工业粉尘比电阻的实验室测试。2术语和定义
下列术语和定义适用于本标准。2.1
实验室粉尘比电阻dustresistivityinlab加在粉尘层两端面的电场强度与所产生的电流密度的比率，单位为2·cm。2.2
电场强度fieldintensity
加在粉尘层两端面的电压与粉尘层厚度的比率，单位为kV/cm。2.3
粉尘dust
在机械力作用下产生1μm～200μm粒径的固体微粒，如飞灰、岩粉、面粉等。2.4
堆积密度bulkdensity
粉尘盘内由自然堆积而成的尘粒质量与粉尘盘容积之比，单位为g/cm。2.5
粉尘层孔隙率airvoidsofdustlayer粉尘层的空隙体积与粉尘盘容积的比率，单位为cmcm2。2.6
烧失量ignitionloss
JB/T8537-—2010
粉尘样品的烧失量是对燃料燃烧程度的测定，它是经过100℃干燥的粉尘样品在750℃烧失后所失去的重量与100℃干燥后的粉尘样品重量的比率，（%)。2.7
测试环境testingenvironment
实验室比电阻测试箱中的环境。3测试装置
3.1实验室比电阻测试在测试箱内进行，箱内测试环境应能模拟工况条件，测试装置示意图如图1所示。
3.2测试装置组件及其性能要求。3.2.1测试电极，按图2所示配置。a）导电性能良好；
b）加热后不会形变：
c）抗腐蚀能力强（与粉尘、化学气体接触不会引起化学反应)；1
JB/T8537-2010
蒸汽发生器
湿度控制系统
d）环境气态渗透平衡快；
空气补充装置
温度控制系统
高压供给与测量系统

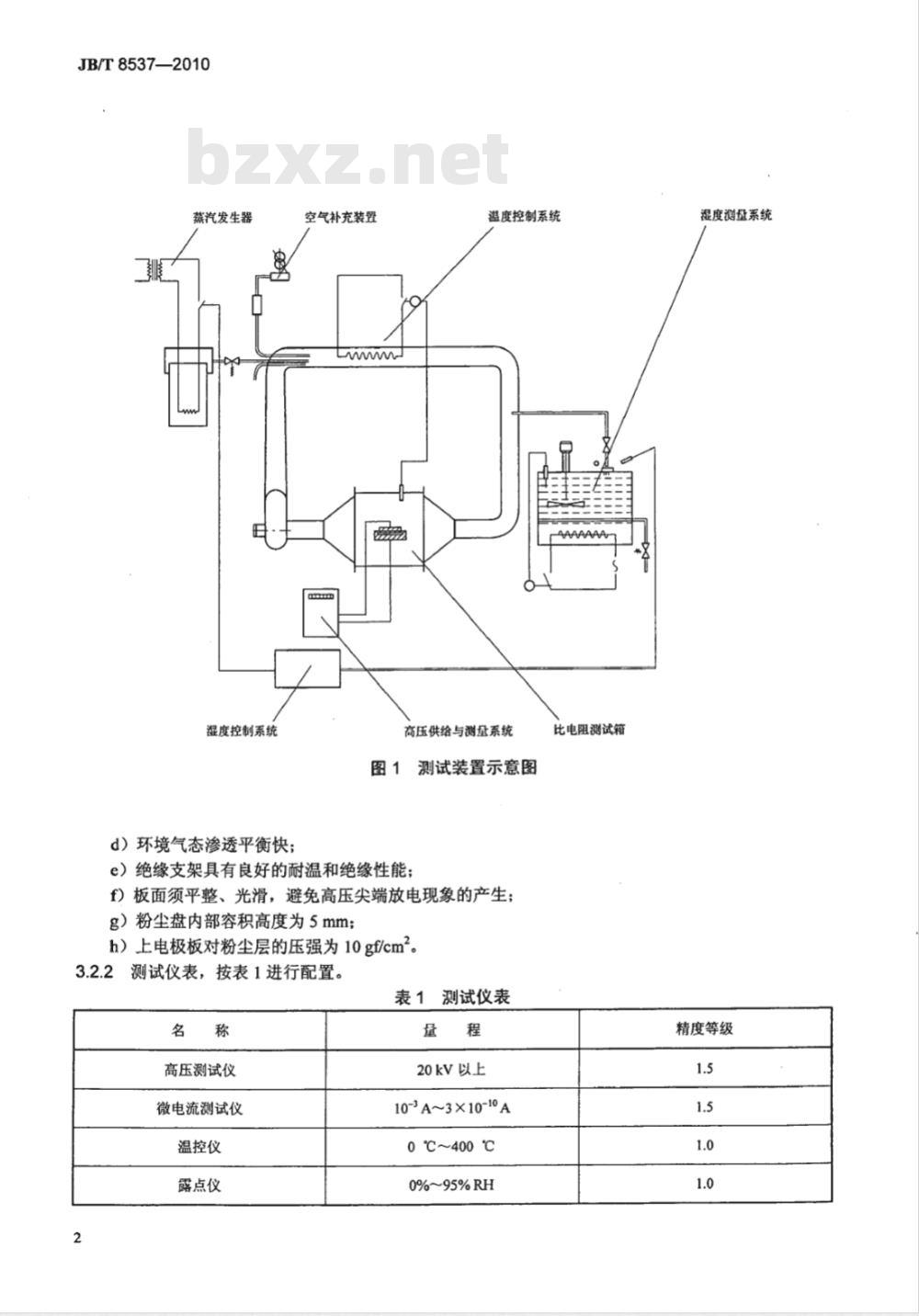

图1测试装置示意图
e）绝缘支架具有良好的耐温和绝缘性能；f）板面须平整、光滑，避免高压尖端放电现象的产生；g）粉尘盘内部容积高度为5mm；h）上电极板对粉尘层的压强为10gf/cm2。3.2.2测试仪表，按表1进行配置。表1测试仪表
高压测试仪
微电流测试仪
温控仪
露点仪
20kv以上
10-A~3×10-10A
0℃～400℃
0%~95%RH
比电阻测试箱
湿度测盘系统
精度等级
JB/T8537—2010
3.2.3测试箱：
测试箱的温度可调范围：0℃400℃，等温试验能保持在0.01T内，自然对流冷却要求箱内温度能在4h～6h内从400℃自然下降到90℃。注：T为测试温度，单位为℃，下同。3.2.4直流高压供给系统：
直流高压输出范围：0kV～20kV，电流：0mA～10mA，输出电压的最大均方根波动小于0.2%。
3.2.5湿度供给系统：
湿度的供给由沸腾的蒸馏水汽通过调节阀输入测试箱内，湿度通过露点仪进行测量，重量分析法进行校准。用蒸汽调节阀和控制水加热器的电压来调节和控制所需的湿度。不锈钢螺栓
接微电流测
试仪再入地、
保护环接地，
上电极板
保护环
粉尘层
粉尘盘(下电极板)
图2测试电极
不锈钢重块
石英套管
石英晶体板
JB/T8537-2010
4测试程序
4.1试样的制备
试样应经毛刷轻轻捣碎结块，经177μm（80目）分样筛过筛，除去外来物质，装瓶并贴上标4.2测试准备
将试样自然堆满至粉尘盘，用刮尺轻轻刮平。载样的粉尘盘放入测试箱时不能有振动。粉尘盘与负高压接触良好。上电极板放在粉尘层上时不能有任何冲击力，其位置应在粉尘盘的正中心，陷入粉尘层的深度不得超过0.5mm。上电极板与保护环之间的隔离孔内不得充满粉尘，保护环接地良好，中心电极接微电流测试仪后再入地。
4.3击穿电压的测试
当测试比电阻值与所加电场强度大致为函数关系时，温度应取150℃或350℃，具体根据设计电除尘器温度条件而定。测试时，刚开始所加的电场强度应小于2kV/cm，以后电场强度按2kV/cm的增量逐一递升测定，直到粉尘层被击穿为止。记下各点电场强度下的比电阻值和击穿电压。4.4比电阻测试
击穿电压测试完毕后应重新更换粉尘盘中的粉尘进行比电阻测试。测试时所取的测试电压必须为击穿电压的90%。测试温度要求在达到规定值后保持稳定（10min内温度的改变量要小于0.01T)，湿度的变化量要求控制在规定值的5%以内。比电阻测试时，测试箱应从常温开始加热，始测温度必须高于露点温度。对于煤灰，从90℃开始测试，每个测试点的温度间隔为30℃，测到210℃为止，特殊需要时可测到330℃或400℃。其他粉尘需根据工况条件而定。
待温度、湿度都达到规定值且稳定后，缓慢施加电压到测试电压，稳定30s（不能超过1min）后，读取电压、电流示值。然后按式（1）计算出比电阻值：AV
P比=hl
式中：
Pt—比电阻，单位为2·cm;
A——上电极面积，单位为cm2；V-电压示值，单位为kV;
h粉尘层厚度，单位为cm；
I—电流示值，单位为A。
用相同方法将所有测试点测试完毕，待测试箱自然冷却后取出粉尘盘。5测试报告
5.1比电阻与温度、湿度之间的关系见图3。5.2比电阻在特定温度、湿度下与电场强度的关系见图4。4
：（1)
湖树湖湖
嫩嫩数数
位称间度瘦态
样样定卖淋
堆疏电
JB/T8537-2010
JB/T8537-—2010
电场强度kV/cm
温度(C)
水分(体积分数，%)
击穿电场(kV/cm）
灰层厚度(cm)
电场强度(4kV/cm）
电场强度E(kV/cm）
图4电场强度一相对比电阻图
中华人民共
机械行业标准
粉尘比电阻实验室测试方法
JB/T85372010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm·0.75印张·17千字2010年6月第1版第1次印刷
定价：12.00元
书号：15111·9662
网址：http://www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
