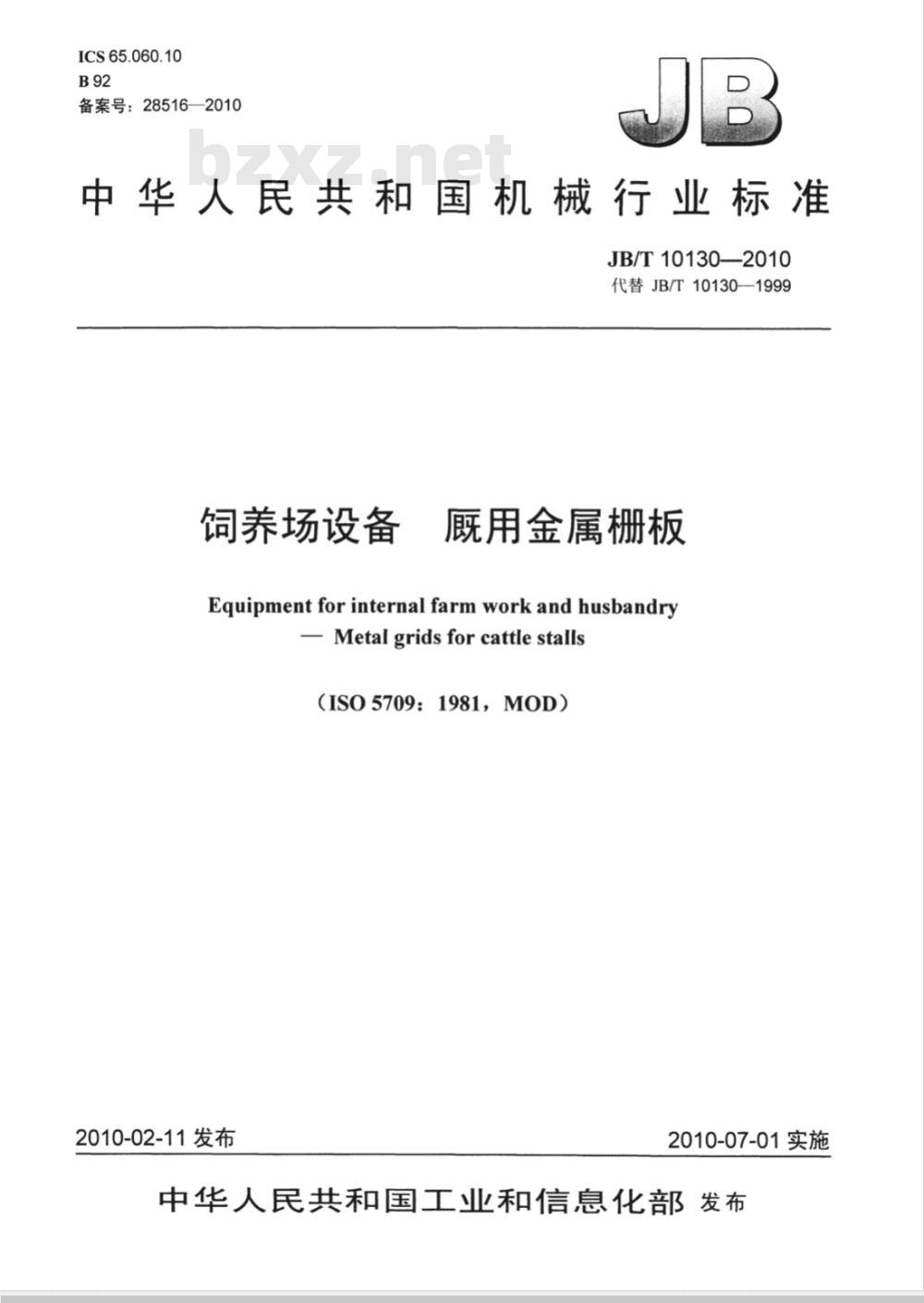

【机械行业标准(JB)】 饲养场设备 厩用金属栅板

ICS65.060.10
备案号：28516—2010
中华人民共和国机械行业标准
JB/T10130—2010
代替JB/T10130—-1999
饲养场设备
用金属栅板
Equipment for internal farm work and husbandryMetalgridsforcattlestalls
(IS05709：1981，MOD)
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

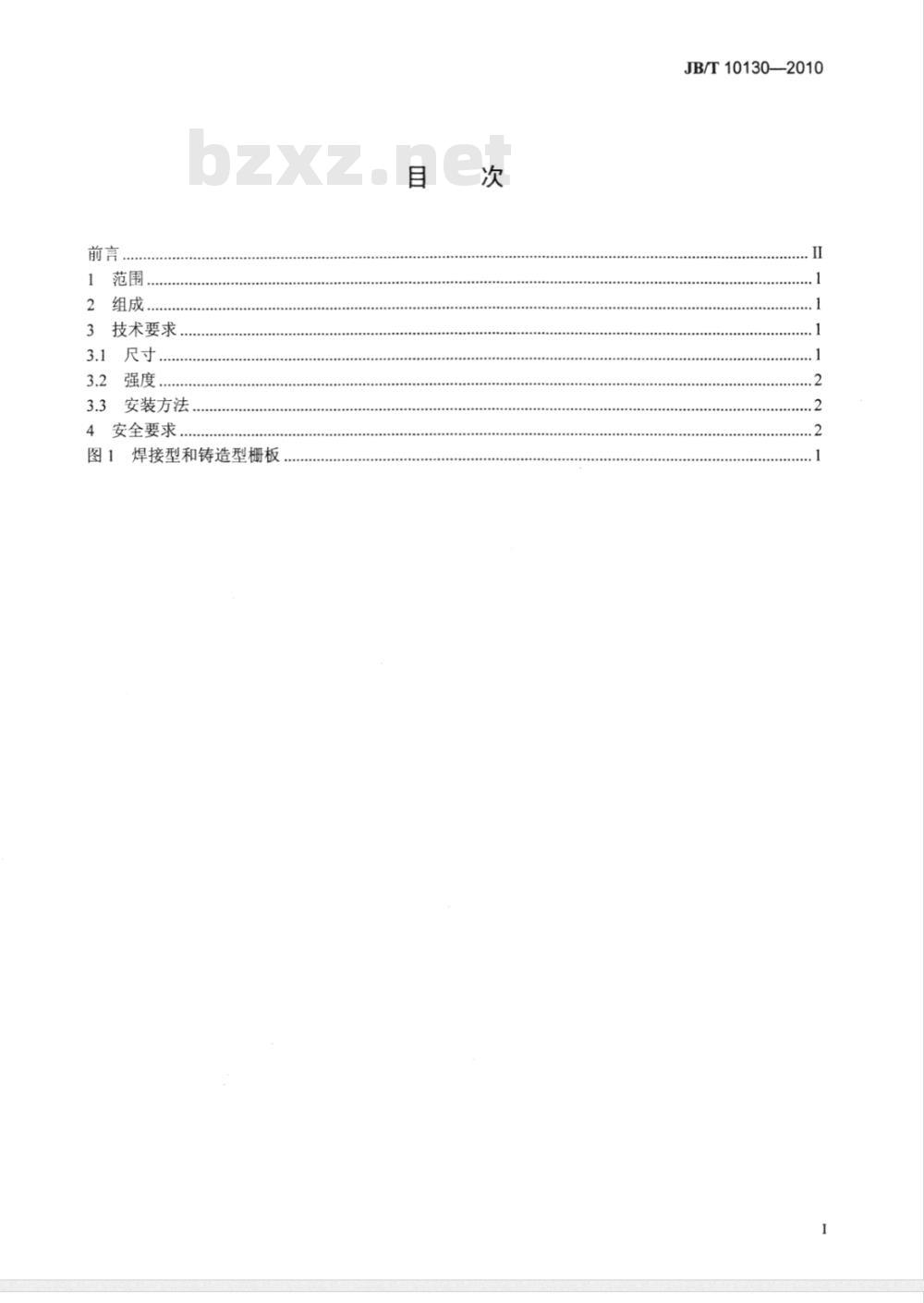

1范围..
2组成.…．
3技术要求..
3.．尺寸.
3.2强度..
3.3安装方法..Www.bzxZ.net
4安全要求
图1焊接型和铸造型栅板
JB/T10130—2010
JB/T10130——2010

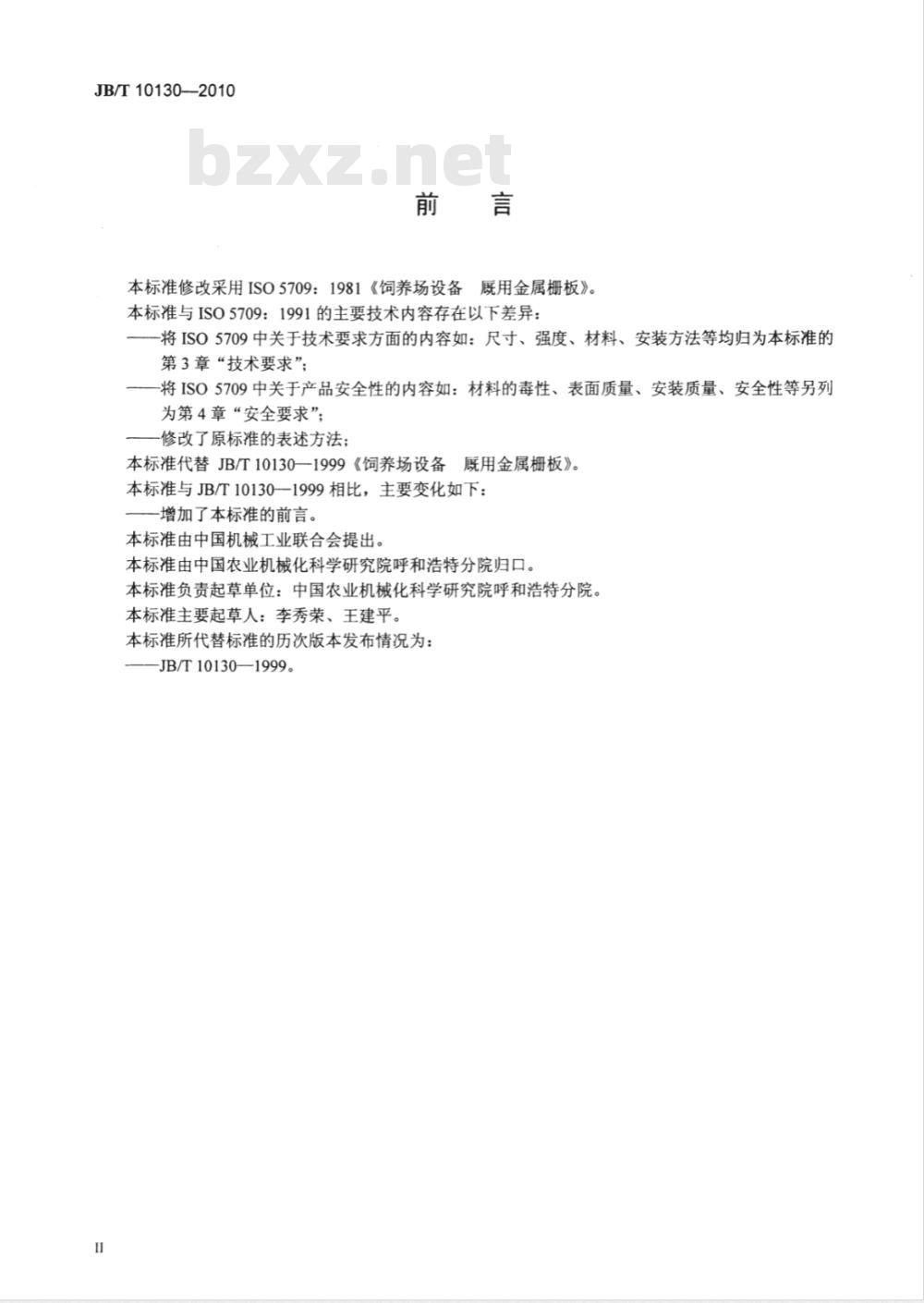

本标准修改采用ISO5709：1981《饲养场设备既用金属栅板》。本标准与ISO5709：1991的主要技术内容存在以下差异：-将ISO5709中关于技术要求方面的内容如：尺寸、强度、材料、安装方法等均归为本标准的第3章“技术要求”；
-将ISO5709中关于产品安全性的内容如：材料的毒性、表面质量、安装质量、安全性等另列为第4章“安全要求”；
修改了原标准的表述方法；
本标准代替JB/T10130—1999《饲养场设备既用金属栅板》。本标准与JB/T10130一1999相比，主要变化如下：一增加了本标准的前言。
本标准由中国机械工业联合会提出。本标准由中国农业机械化科学研究院呼和浩特分院归口。本标准负责起草单位：中国农业机械化科学研究院呼和浩特分院。本标准主要起草人：李秀荣、王建平。本标准所代替标准的历次版本发布情况为：-JB/T10130—1999。

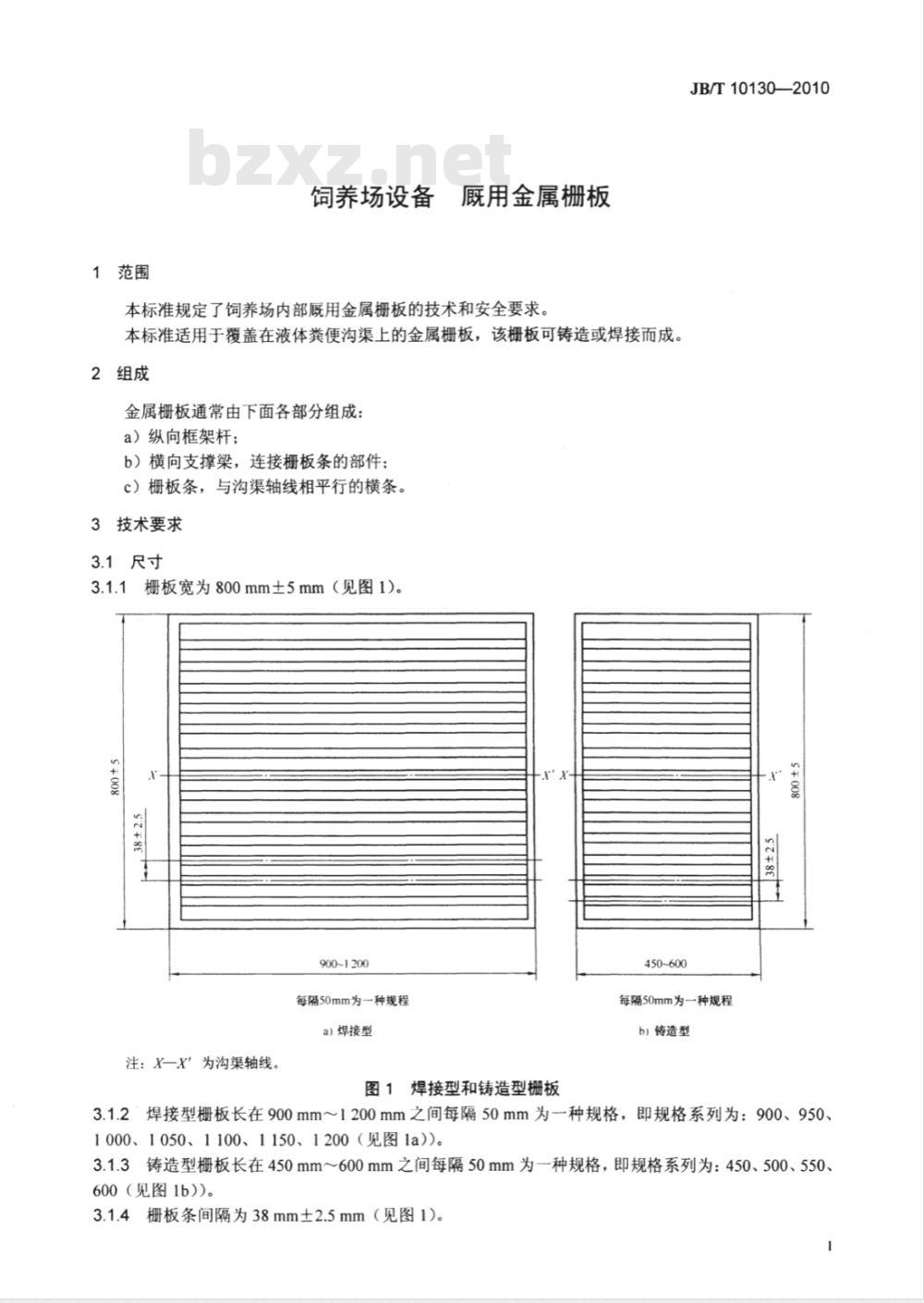

1范围
饲养场设备
用金属栅板
本标准规定了饲养场内部既用金属栅板的技术和安全要求。本标准适用于覆盖在液体粪便沟渠上的金属栅板，该栅板可铸造或焊接而成。2组成
金属栅板通常由下面各部分组成：a）纵向框架杆；
b）横向支撑梁，连接栅板条的部件；c）栅板条，与沟渠轴线相平行的横条。3技术要求
3.1尺寸
栅板宽为800mm土5mm（见图1)。小
注：X一X为沟渠轴线。
900~1200
每隔50mm为一种规程
a)焊接型
450~600
JB/T10130—2010
每隔50mm为一种规程
b)铸造型
图1焊接型和铸造型栅板
2＇焊接型栅板长在900mm~1200mm之间每隔50mm为一种规格，即规格系列为：900、950、3.1.2
1000、1050、1100、1150、1200（见图1a））3.1.3铸造型栅板长在450mm～600mm之间每隔50mm为一种规格，即规格系列为：450、500、550、600（见图1b))。
栅板条间隔为38mm土2.5mm（见图1）。3.1.4
JB/T10130—2010

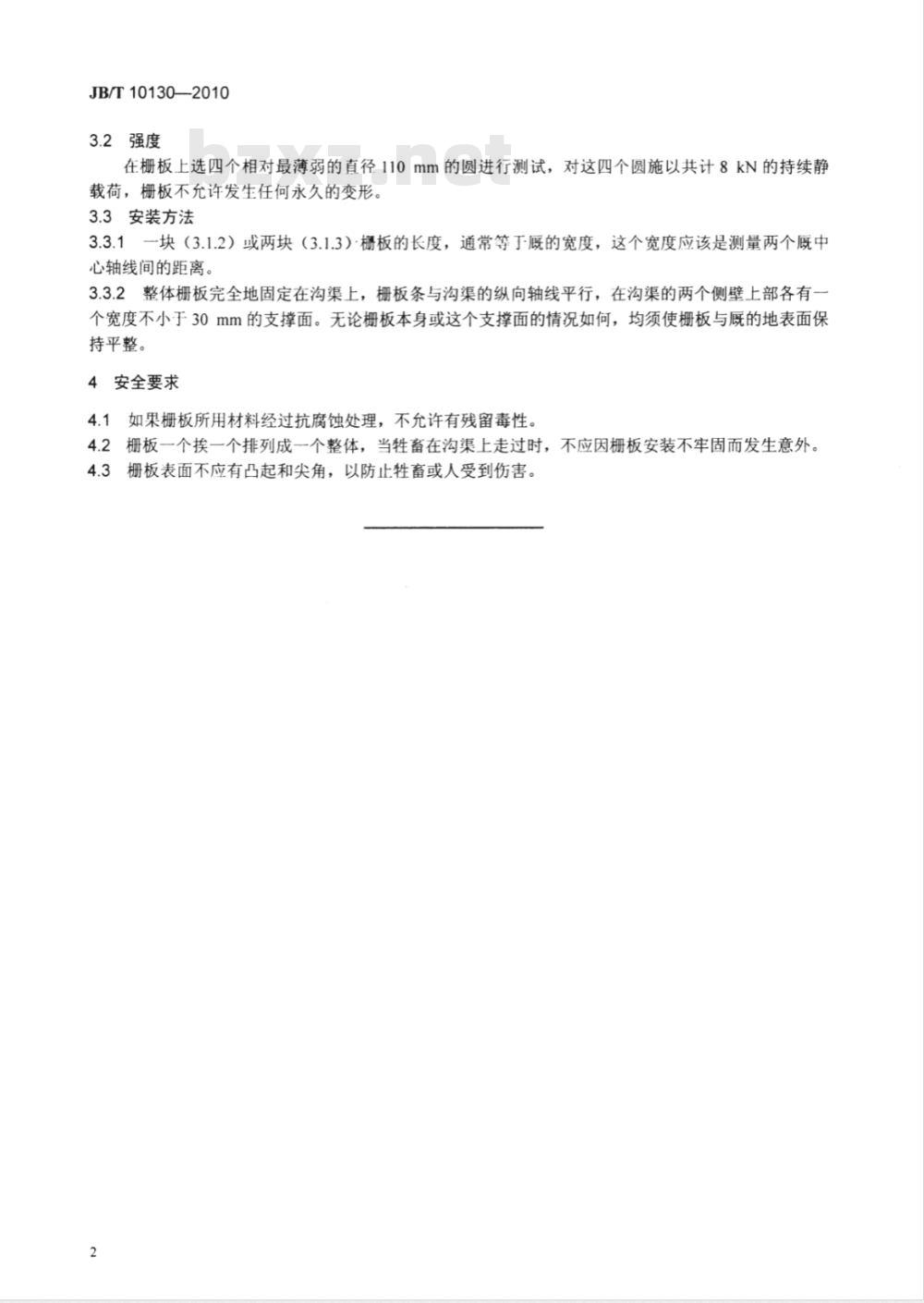

在栅板上选四个相对最薄弱的直径110mm的圆进行测试，对这四个圆施以共计8kN的持续静载荷，栅板不允许发生任何永久的变形。3.3安装方法
3.3.1一块（3.1.2）或两块（3.1.3）·栅板的长度，通常等于的宽度，这个宽度应该是测量两个既中心轴线间的距离。
2整体栅板完全地固定在沟渠上，栅板条与沟渠的纵向轴线平行，在沟渠的两个侧壁上部各有一3.3.2
个宽度不小于30mm的支撑面。无论栅板本身或这个支撑面的情况如何，均须使栅板与既的地表面保持平整。
安全要求
4.1如果栅板所用材料经过抗腐蚀处理，不允许有残留毒性4.2栅板一个一个排列成一个整体，当牲畜在沟渠上走过时，不应因栅板安装不牢固而发生意外。4.3栅板表面不应有凸起和尖角，以防止牲畜或人受到伤害。2
中华人民共和国
机械行业标准
饲养场设备厥用金属栅板
JB/T10130—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2010年7月第1版第1次印刷
定价：8.00元
书号：15111·9636
