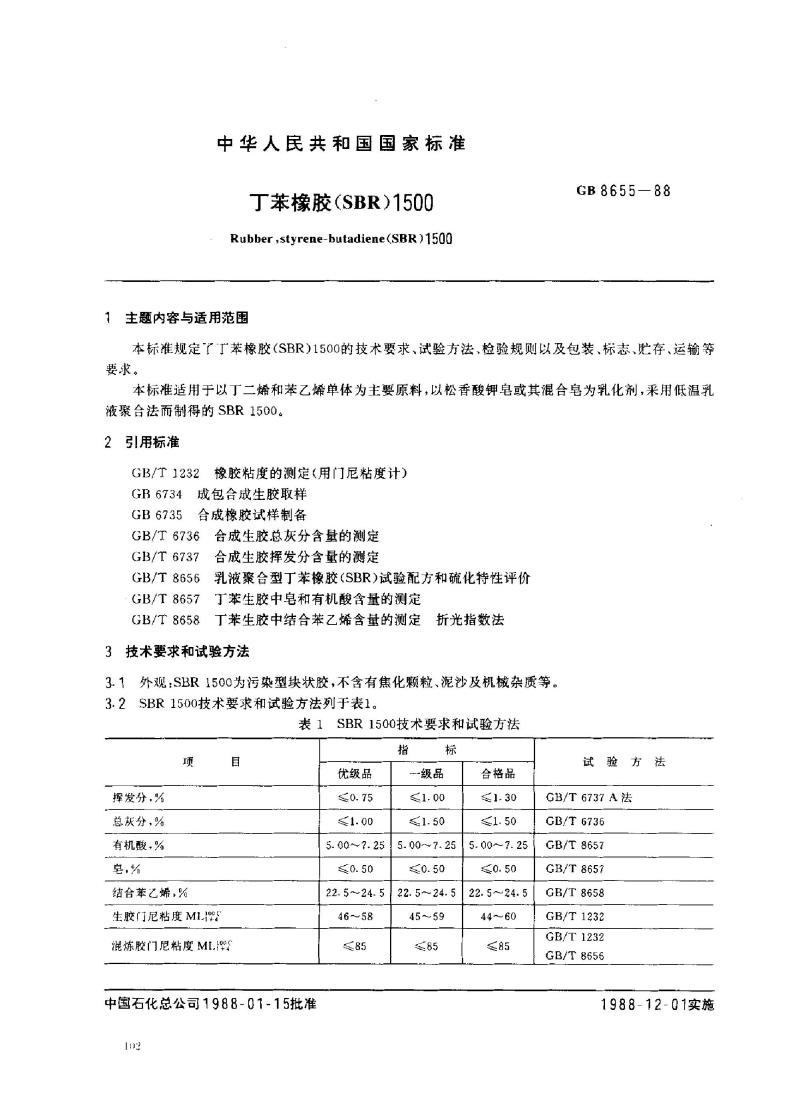

【国家标准(GB)】 丁苯橡胶(SBR)1500

中华人民共和国国家标准
丁苯橡胶（SBR）1500
Rubber +styrene-butadiene(SBR)15001 生题内容与适用范围
GB8655—88
本标准规定了工苯橡胶（SBR）1500的技术要求、试验方法、检验规则以及包装、标志、贮存、运输等要求。
本标准适用于以丁二烯和苯乙烯单体为主要原料，以松香酸钾皂或其混合皂为乳化剂，采用低温乳液聚合法而制得的SBR1500。
引用标准
GB/T1232橡胶粘度的测定（用门尼粘度计）GB6734成包合成生胶取样
合成橡胶试样制备
GB6735
GB/T6736合成生胶总灰分含量的测定GB/T 6737
合成生胶挥发分含量的测定
GB/T8656乳液聚合型丁苯橡胶（SBR）试验配方和硫化特性评价GB/T8657丁苯生胶中皂和有机酸含量的测定GB/T8658丁苯生胶中结合苯乙烯含量的测定折光指数法
3技术要求和试验方法
3.1外观：SBR1500为污染型块状胶，不含有焦化颗粒、泥沙及机械杂质等。3.2SBR1500技术要求和试验方法列于表1。表1SBR1500技术要求和试验方法项
挥发分，%bzxZ.net
总灰分，%
有机酸，%
皂，虾
结合苯艺烯+%
生胶门尼粘度ML1S
混炼胶门尼粘度MI.19
中国石化总公司1988-01-15批准1
优级品
合格品
15.00~7.25
5. 00~7. 25 ↓ 5. 00~7. 25
22.5~24.5
46～58
22.5~24.5
22.5~24.5
44～60
试验方法
CB/T6737A法
GB/T6736
GB/T 8657
GB/T8657
GB/T 8658
GB/T1232
GB/T1232
GB/T 8656
1988-12-01实施
300%定伸应力，MPa
拉伸强度，MPa
伸长率，%
GB8655-88

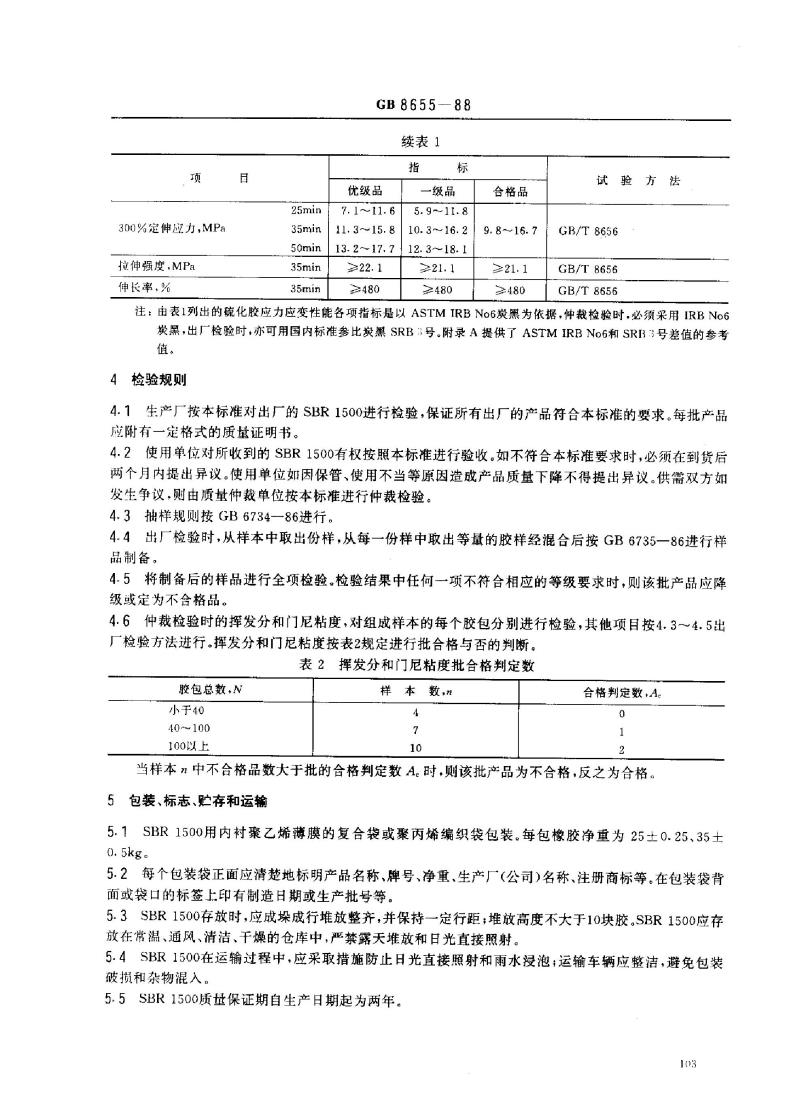

续表1
优级品
7. 1~11. 6
13. 2~17.7
≥480
一级品
5.9-~11.8
合格品
10.3~16.2
9.8-~16. 7
12.3~18.1
≥480
≥480
试验方法
GB/T 8656
GB/T 8656
GB/T 8656
注：由表1列出的硫化胶应力应变性能各项指标是以ASTMIRBNo6炭黑为依据，仲裁检验时，必须采用IRBNo6炭黑，出厂检验时，亦可用国内标准参比炭黑SRB：号。附录A提供了ASTMIRBNo6和SRB3号差值的参考值。
4检验规则
4.1生产厂按本标准对出厂的SBR1500进行检验，保证所有出厂的产品符合本标准的要求。每批产品应附有一定格式的质量证明书。4.2使用单位对所收到的SBR1500有权按照本标准进行验收。如不符合本标准要求时，必须在到货后两个月内提出异议。使用单位如因保管、使用不当等原因造成产品质量下降不得提出异议。供需双方如发生争议，则由质仲裁单位按本标准进行仲裁检验。4.3抽样规则按GB6734—86进行。4.4出厂检验时，从样本中取出份样，从每一份样中取出等量的胶样经混合后按GB6735一86进行样品制备。
4.5将制备后的样品进行全项检验。检验结果中任何一项不符合相应的等级要求时，则该批产品应降级或定为不合格品。
4.6仲裁检验时的挥发分和门尼粘度，对组成样本的每个胶包分别进行检验，其他项目按4.3～4.5出厂检验方法进行。挥发分和门尼粘度按表2规定进行批合格与否的判断。表2挥发分和门尼粘度批合格判定数胶包总数，N
小于40
40~100
100以上
样本数，n
合格判定数，A。
当样本n中不合格品数大于批的合格判定数A。时，则该批产品为不合格，反之为合格。5包装、标志、贮存和运输
5.1SBR1500用内衬聚乙烯薄膜的复合袋或聚丙烯编织袋包装。每包橡胶净重为25土0.25、35土0.5kg。
5.2每个包装袋正面应清楚地标明产品名称、牌号、净重、生产厂（公司）名称、注册商标等。在包装袋背面或袋口的标签上印有制造日期或生产批号等。5.3SBR1500存放时，应成垛成行堆放整齐，并保持一定行距，堆放高度不大于10块胶。SBR1500应存放在常温、通风、清洁、干燥的仓库中，严禁露天堆放和日光直接照射。5.4SBR1500在运输过程中，应采取措施防止日光直接照射和雨水浸泡；运输车辆应整洁，避免包装破损和杂物混入。
5.5SBR1500质量保证期自生产日期起为两年。103
300%定伸应力
拉伸强度
扯断伸长率
混炼胶门尼粘度
GB 8655--88

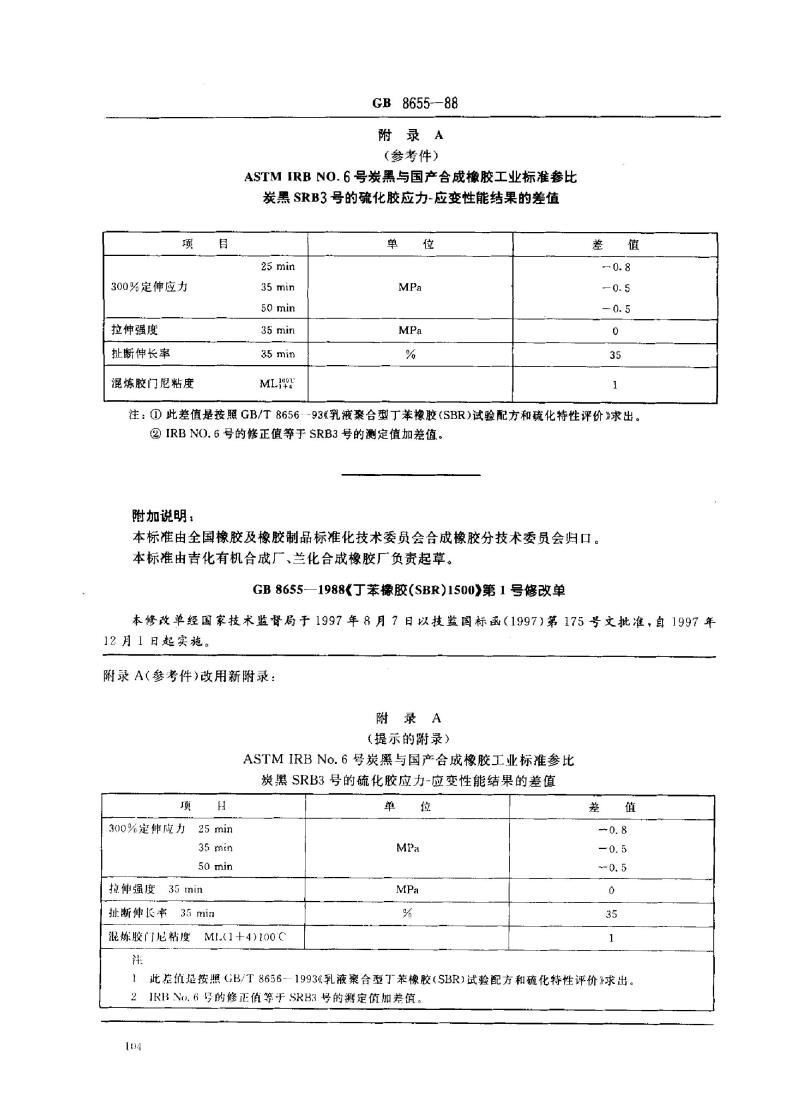

附录A
(参考件）
ASTMIRBNO.6号炭黑与国产合成橡胶工业标准参比炭黑 SRB3号的硫化胶应力-应变性能结果的差值单
注：①此差值是按照GB/T8656·-93《乳液聚合型丁苯橡胶（SBR)试验配方和硫化特性评价》求出。②IRBNO.6号的修正值等于SRB3号的测定值加差值。附加说明：
本标准由全国橡胶及橡胶制品标准化技术委员会合成橡胶分技术委员会归口。本标准由吉化有机合成厂、兰化合成橡胶厂负责起草。GB 8655—1988丁苯橡胶(SBR)1500》第1号修改单本修改单经国家技术监督局于1997年8月7日以技监国标函（1997）第175号文批准，自1997年12月1日起实施。
附录A(参考件)改用新附录：
附录A
（提示的附录）
ASTMIRBNo.6号炭黑与国产合成橡胶工业标推参比炭黑SRB3号的硫化胶应力-应变性能结果的差值项
300%定伸应力
50 min
拉伸强度35 min
扯断伸长率
混炼胶门尼粘度
MI.(1+4)100C
此准值是按照GB/T8656-1993《乳液聚合型了苯橡胶（SBR）试验配方和硫化特性评价》求出。IRBNo.6号的修正值等于SRB3号的测定值加差值。104
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
