SJ 50681.71-1994 BNC系列(带焊槽)插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范 SJ50681.71-1994

部分标准内容:
中华人民共和国电子行业军用标准SJ50681/71-94
BNC系列(带焊槽)插孔接触件锁紧螺母安装2级射频同轴插座
连接器详细规范
Connectors,receptacle,coaxial,radiofreqency(series BNC(solder pocket), socket contact,jamnut mounted,isolated,class2),detailspecificationfor1994-09-30发布
1994-12-01实施

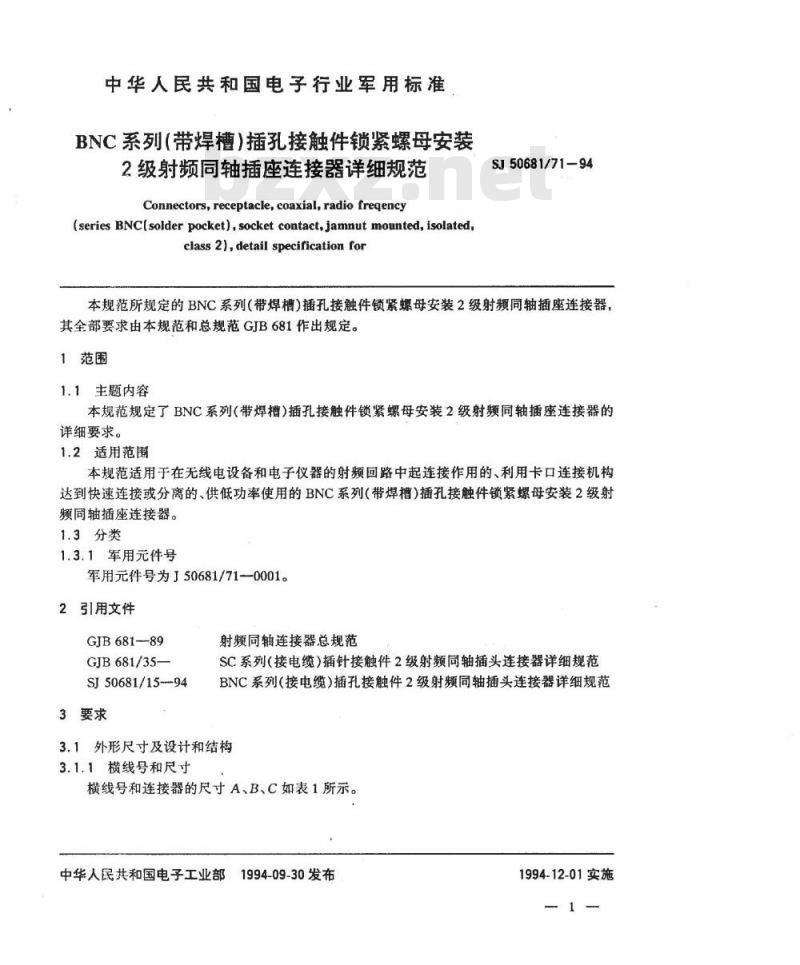

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准BNC系列(带焊槽)插孔接触件锁紧螺安装2级射频同轴插座连接器详细规范Connectors,receptacle,coaxial,radiofreqency(series BNC(solder pocket),socket contact,jamnut mounted,isolated,class2),detailspecificationforSJ50681/71-94
本规范所规定的BNC系列(带焊槽)插孔接触件锁紧螺母安装2级射频同轴插座连接器,其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了BNC系列(带焊槽)插孔接触件锁紧螺母安装2级射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中起连接作用的、利用卡口连接机构达到快速连接或分离的、供低功率使用的BNC系列(带焊槽)插孔接触件锁紧螺母安装2级射频同轴插座连接器。
1.3分类
1.3.1军用元件号
军用元件号为J50681/71—0001。2引用文件
GJB681-89
GJB681/35-
SJ50681/15---94
3要求
射频同轴连接器总规范
SC系列(接电缆)插针接触件2级射频同轴插头连接器详细规范BNC系列(接电缆)插孔接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1横线号和尺寸
横线号和连接器的尺寸A,B、C如表1所示。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
横线号
3.1.2设计和结构
SJ50681/71-94

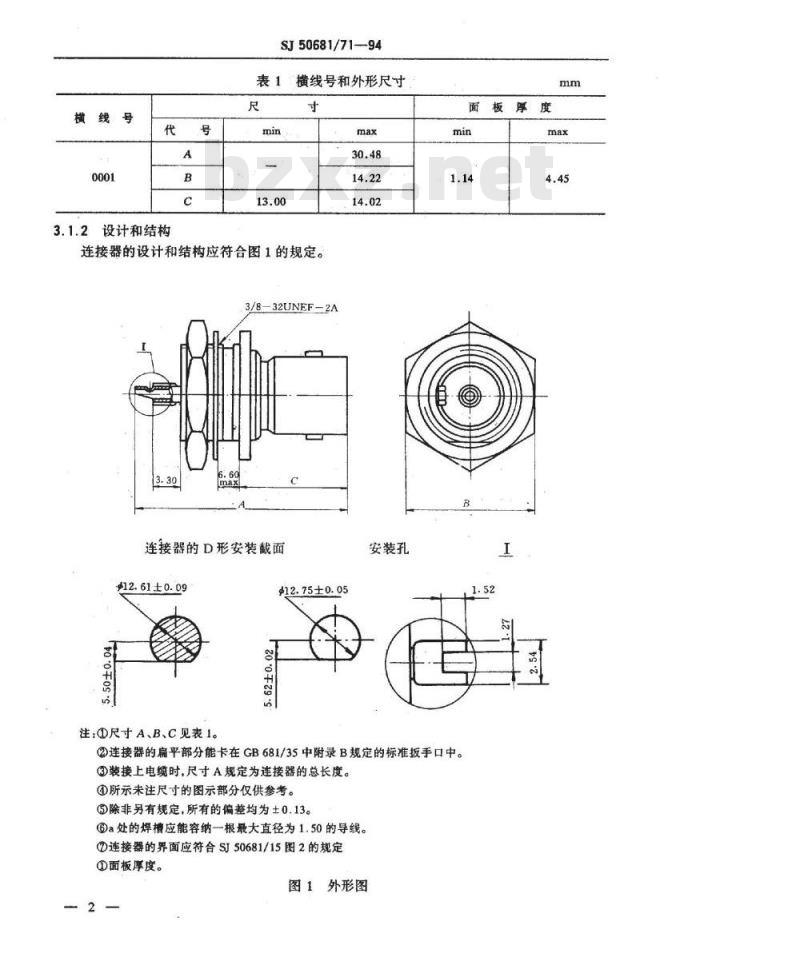

表1横线号和外形尺寸
连接器的设计和结构应符合图1的规定。3/8—32UNEF-2A
连接器的D形安装截面
412.61±0.09
注:①尺寸A、B、C见表1。
$12.75±0.05
安装孔
面板厚
②连接器的扇平部分能卡在GB681/35中附录B规定的标准扳手口中。③装接上电缆时,尺寸A规定为连接器的总长度。①所示未注尺寸的图示部分仅供参考。③除非另有规定,所有的偏差均为土0.13。?a处的焊槽应能容纳一根最大直径为1.50的导线。①连接器的界面应符合SJ50681/15图2的规定①面板厚度。Www.bzxZ.net
图1外形图

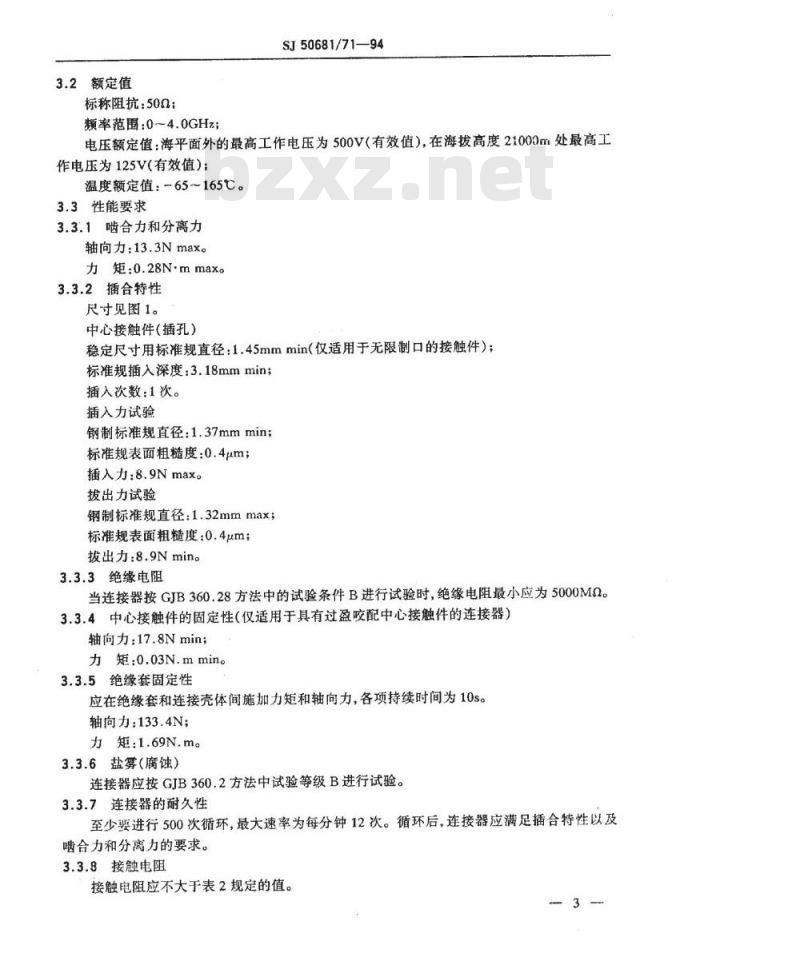

3.2额定值
标称阻抗:50Q:
SJ50681/71—94
频率范围:0~4.0GHz;
电压额定值:海平面外的最高工作电压为500V(有效值),在海拔高度21000m处最高工作电压为125V(有效值):
温度额定值:-65~165℃。
3.3性能要求
3.3.1啮合力和分离力
轴向力:13.3Nmax。
力矩:0.28N-mmax。
3.3.2插合特性
尺寸见图1。
中心接触件(插孔)
稳定尺寸用标准规直径:1.45mmmin(仅适用于无限制口的接触件);标准规插入深度:3.18mmmin;
插入次数:1次。
插入力试验
钢制标准规直径:1.37mmmin;
标准规表面粗糙度:0.4μm;
插入力:8.9Nmax。
拔出力试验
钢制标准规直径:1.32mmmax;
标准规表面粗糙度:0.4um;
拔出力:8.9Nmin。
3.3.3绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时,绝缘电阻最小应为5000MQ。3.3.4中心接触件的固定性(仅适用于具有过盈咬配中心接触件的连接器)轴向力:17.8Nmin;
力矩:0.03N.mmin。
3.3.5绝缘套固定性
应在绝缘套和连接壳体间施加力矩和轴向力,各项持续时间为10s。轴向力:133.4N;
力矩:1.69N.m。
3.3.6盐雾(腐蚀)
连接器应按GJB360.2方法中试验等级B进行试验。3.3.7连接器的耐久性
至少要进行500次循环,最大速率为每分钟12次。循环后,连接器应满足插合特性以及啮合力和分离力的要求。
3.3.8接触电阻
接触电阻应不大于表2规定的值。3
中心接触件
外接触件
3.3.9介质耐压
SJ50681/71—94

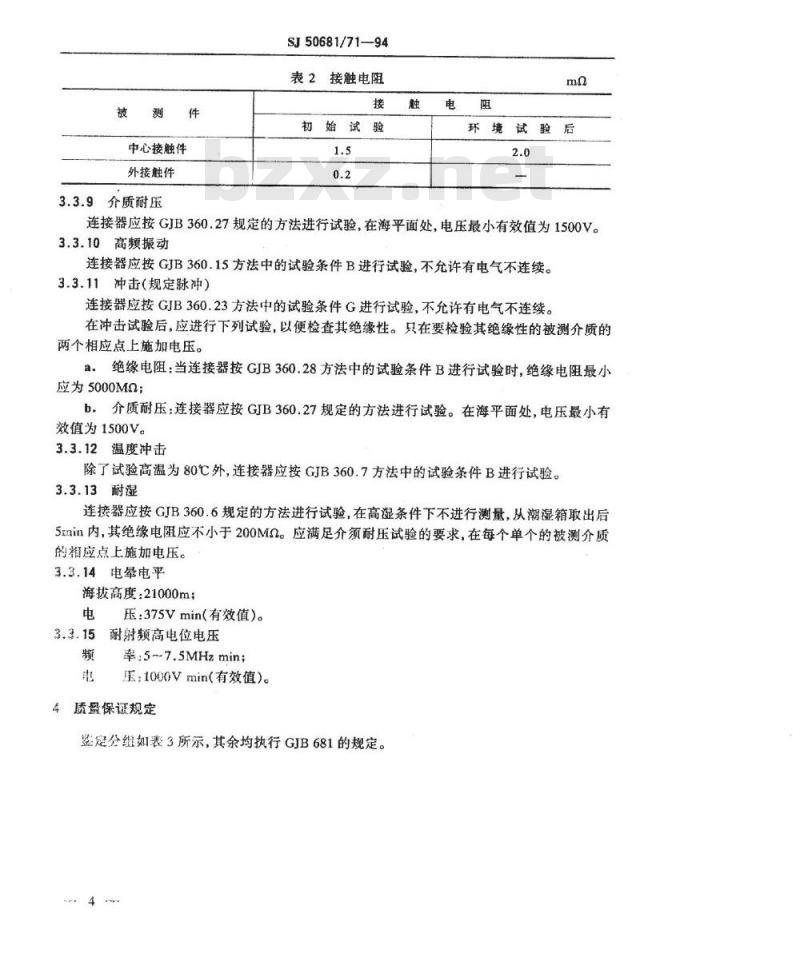

表2接触电阻
初始试验
环境试验后
连接器应按GJB360.27规定的方法进行试验,在海平面处,电压最小有效值为1500V。3.3.10高频振动
连接器应按GJB360.15方法中的试验条件B进行试验,不允许有电气不连续。3.3.11冲击(规定脉冲)
连接器应按GJB360.23方法中的试验条件G进行试验,不允许有电气不连续。在冲击试验后,应进行下列试验,以便检查其绝缘性。只在要检验其绝缘性的被测介质的两个相应点上施加电压。
绝缘电阻:当连接器按GJB360.28方法中的试验条件B进行试验时,绝缘电阻最小a.
应为5000MQ;
b。介质耐压:连接器应按GJB360.27规定的方法进行试验。在海平面处,电压最小有效值为1500V。
3.3.12温度冲击
除了试验高温为80℃外,连接器应按GJB360.7方法中的试验条件B进行试验。3.3.13耐湿
连接器应按GJB360.6规定的方法进行试验,在高湿条件下不进行测量,从潮湿箱取出后5min内,其绝缘电阻应不小于200MQ。应满足介须耐压试验的要求,在每个单个的被测介质的相应点上施加电压。
3.3.14电晕电平
海拔高度:21000m;
压:375Vmin(有效值)。
耐射频高电位电压
率:5~7.5MHzmin;;
压:1000Vmin(有效值)。
4质量保证规定
鉴定分组如表3所示,其余均执行GJB681的规定。组
附加说明:
SJ50681/7194
表3鉴定分组
下列任何一个元件号连接器的
提交和鉴定合格
J50681/71-
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和国营七九六厂起草。本规范主要起草人:徐俐弟、汪其龙。计划项目代号:B92036。
代表鉴定了下述连接器
J50681/71-
