- GB/T 24660.2-2009 农业拖拉机 乘员座椅

【国家标准(GB)】 农业拖拉机 乘员座椅
本网站 发布时间:
2024-12-13 00:45:14
- GB/T24660.2-2009
- 现行
标准号:
GB/T 24660.2-2009
标准名称:
农业拖拉机 乘员座椅
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2009-11-15 出版语种:
简体中文下载格式:
.rar .pdf下载大小:
1.61 MB

部分标准内容:

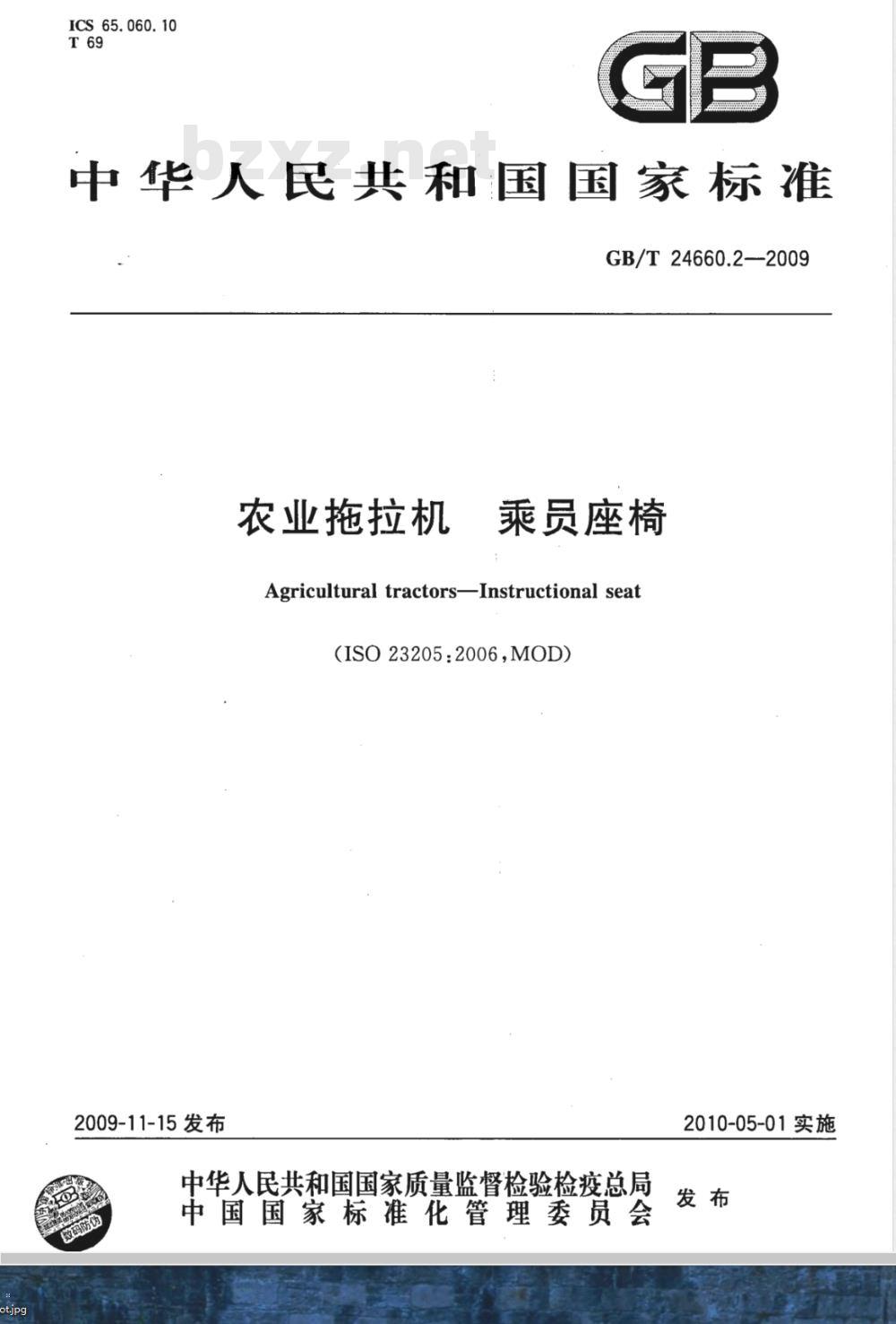

ICS 65. 060. 10
中华人民共和国国家标准
GB/T24660.2—2009
农业拖拉机,
乘员座椅
Agricultural tractorsInstructional seat(ISO23205:2006,MOD)bzxZ.net
2009-11-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-05-01实施
GB/T24660.2—2009

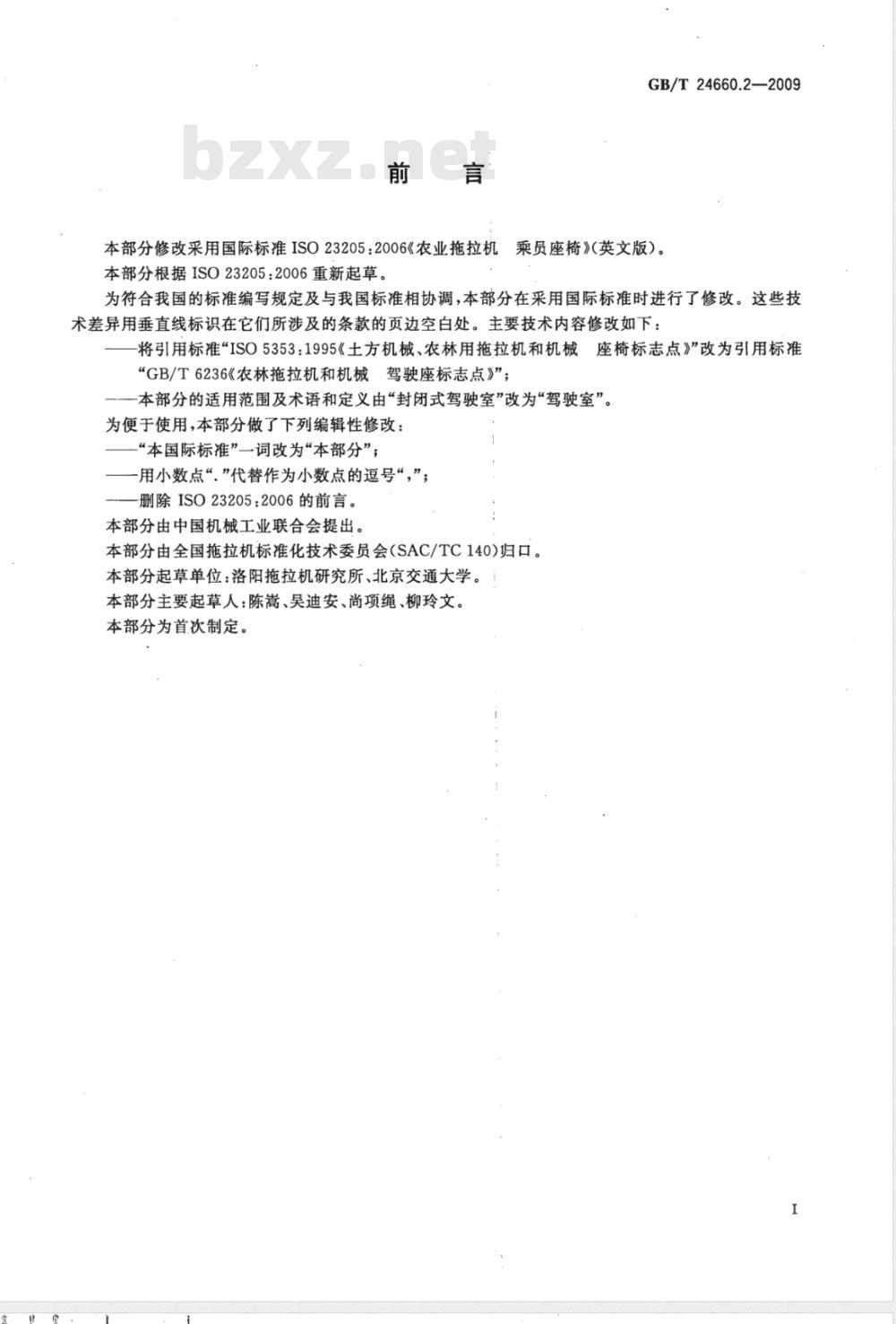

本部分修改采用国际标准ISO23205:2006《农业拖拉机乘员座椅》(英文版)。本部分根据ISO23205:2006重新起草。为符合我国的标准编写规定及与我国标准相协调,本部分在采用国际标准时进行了修改。这些技术差异用垂直线标识在它们所涉及的条款的页边空白处。主要技术内容修改如下:将引用标准\ISO5353:1995《土方机械、农林用拖拉机和机械座椅标志点》”改为引用标准“GB/T6236《农林拖拉机和机械驾驶座标志点》”;本部分的适用范围及术语和定义由“封闭式驾驶室”改为“驾驶室”。为便于使用,本部分做了下列编辑性修改:“本国际标准”一词改为“本部分”;用小数点“.”代替作为小数点的逗号“,”;删除ISO23205:2006的前言。
本部分由中国机械工业联合会提出。本部分由全国拖拉机标准化技术委员会(SAC/TC140)归口。本部分起草单位:洛阳拖拉机研究所、北京交通大学。本部分主要起草人:陈嵩、吴迪安、尚项绳、柳玲文。本部分为首次制定。
GB/T24660.22009
本部分是给希望为农业拖拉机驾驶室内提供乘员座椅的生产企业提供生产指南。尽管如此,许多类型的拖拉机还是不能配装这种特征的座椅。本部分认为:当进行指导、训练或驾驶员以外的其他人帮助处理问题时,教练员、学员或服务人员的座椅是非常有用的。
装配有翻倾防护装置(ROPS)的驾驶室应有能容纳两个人的空间(一个配有安全带的驾驶员的座椅,另一个为教练员、学员或服务火员配戴安全带坐在乘员座椅上),在拖拉机翻倾时比无乘员座椅的拖CHINA
拉机提供更大的安全保障,

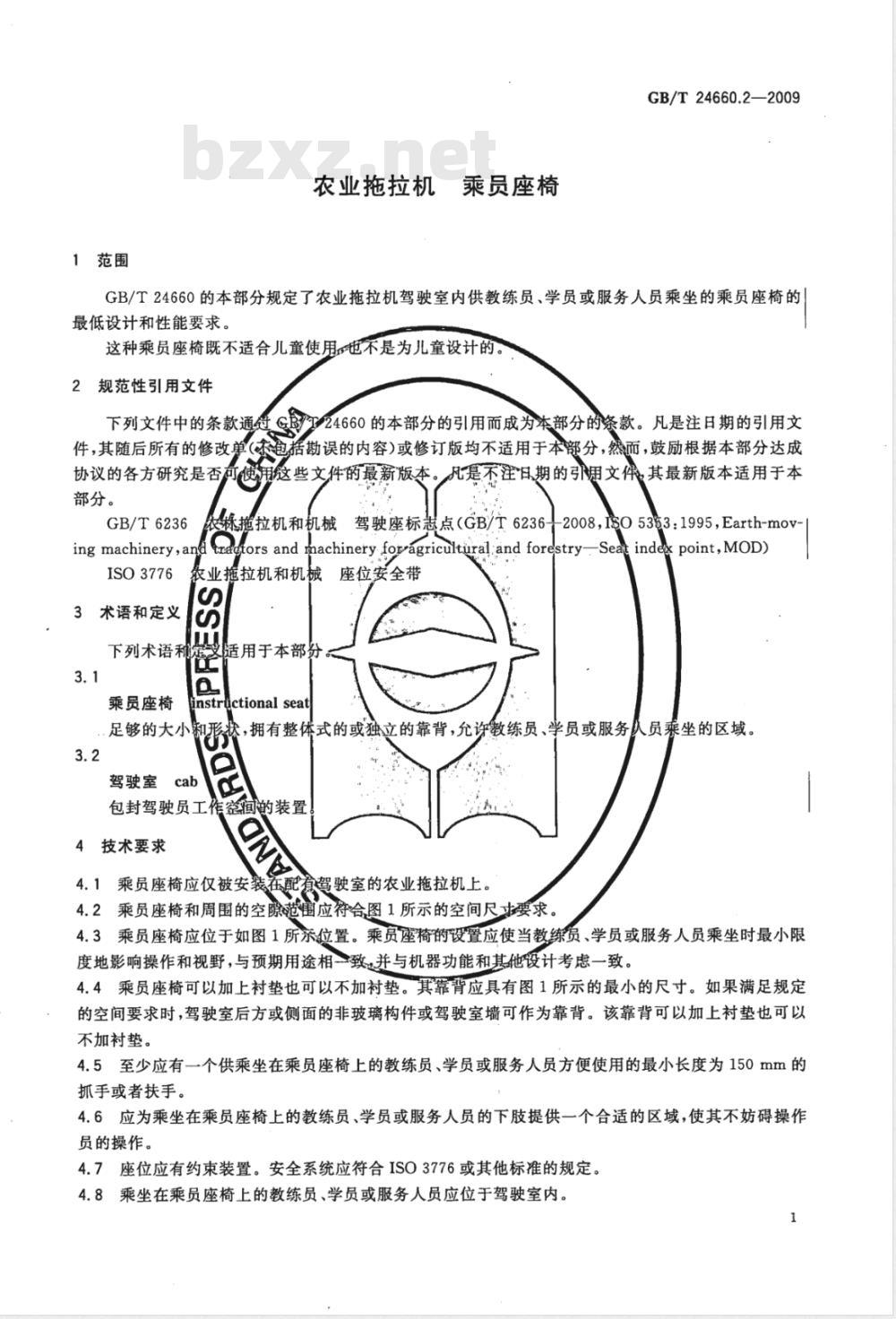

1范围
农业拖拉机乘员座椅
GB/T24660.2—2009
GB/T24660的本部分规定了农业拖拉机驾驶室内供教练员、学员或服务人员乘坐的乘员座椅的最低设计和性能要求。
这种乘员座椅既不适合儿童使用不是为儿童设计的。2规范性引用文件
T24660的本部分的引用而成为本部分的条款。凡是注日期的引用文下列文件中的条款通冠G
件,其随后所有的修改单(不泡括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文伴,其最新版本适用于本部分。
GB/T6236
ing machinery,
ISO3776
术语和定义
下列术语利
乘员座椅
掩拉机和机械驾驶座标志点(GB/T6236--2008,1$O5353:1995,Earth-movmachinery fotvagricultural:and forestryorsand
表业拖拉机和机械
适用于本部
instructional seat
足够的大小和形
驾驶室
座位安全带
Seat index point,MOD)
,拥有整体式的或独立的靠背,允许教练员、学员或服务人员坐的区域。包封驾驶员工
作空间的装置
4技术要求
4.1乘员座椅应仅被安装
压配有驾驶室的农业拖拉机上。4.2乘员座椅和周围的空隙范圃应符合图1所示的空间尺要求4.3乘员座椅应位于如图1所亲位置。乘员座椅的设置应使当教练员、学员或服务人员乘坐时最小限度地影响操作和视野,与预期用途相一致,并与机器功能和其他设计考虑一致。4.4乘员座椅可以加上衬垫也可以不加衬垫。其靠背应具有图1所示的最小的尺寸。如果满足规定的空间要求时,驾驶室后方或侧面的非玻璃构件或驾驶室墙可作为靠背。该靠背可以加上衬垫也可以不加衬垫。
4.5至少应有一个供乘坐在乘员座椅上的教练员、学员或服务人员方便使用的最小长度为150mm的抓手或者扶手。
4.6应为乘坐在乘员座椅上的教练员、学员或服务人员的下肢提供一个合适的区域,使其不妨碍操作员的操作。
4.7座位应有约束装置。安全系统应符合ISO3776或其他标准的规定。4.8乘坐在乘员座椅上的教练员、学员或服务人员应位于驾驶室内。1
GB/T24660.2+2009

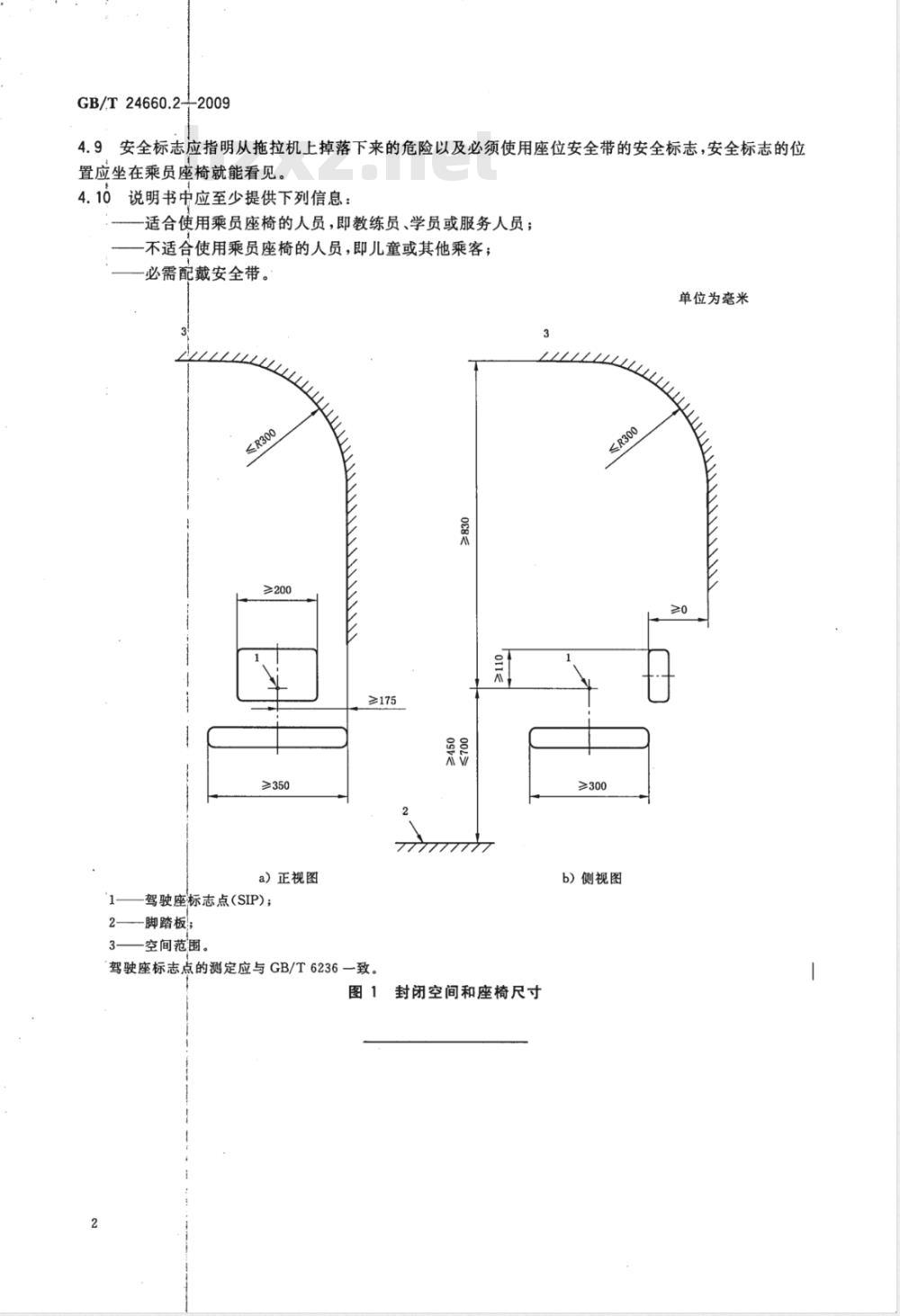

4.9安全标志应指明从拖拉机上掉落下来的危险以及必须使用座位安全带的安全标志,安全标志的位置应坐在乘员座椅就能看见。
4.10说明书中应至少提供下列信息:-适合使用乘员座椅的人员,即教练员、学员或服务人员;不适合使用乘员座椅的人员,即儿童或其他乘客;一必需配戴安全带。
单位为毫米
≥200
≥175
≥350
a)正视图
驾驶座标志点(SIP);
2—脚踏板;
空间范围。
驾驶座标志点的测定应与GB/T6236一致。图1封闭空间和座椅尺寸
≥300
b)侧视图
GB/T24660.2-2009
打印日期:2010年2月2日
中华人民共和国
国家标准
农业拖拉机乘员座椅
GB/T24660.2—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址www.spc.net.cn
电话:6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2010年1月第一版
2010年1月第一次印刷
书号:155066·1-39785定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T24660.2—2009
农业拖拉机,
乘员座椅
Agricultural tractorsInstructional seat(ISO23205:2006,MOD)bzxZ.net
2009-11-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-05-01实施
GB/T24660.2—2009
本部分修改采用国际标准ISO23205:2006《农业拖拉机乘员座椅》(英文版)。本部分根据ISO23205:2006重新起草。为符合我国的标准编写规定及与我国标准相协调,本部分在采用国际标准时进行了修改。这些技术差异用垂直线标识在它们所涉及的条款的页边空白处。主要技术内容修改如下:将引用标准\ISO5353:1995《土方机械、农林用拖拉机和机械座椅标志点》”改为引用标准“GB/T6236《农林拖拉机和机械驾驶座标志点》”;本部分的适用范围及术语和定义由“封闭式驾驶室”改为“驾驶室”。为便于使用,本部分做了下列编辑性修改:“本国际标准”一词改为“本部分”;用小数点“.”代替作为小数点的逗号“,”;删除ISO23205:2006的前言。
本部分由中国机械工业联合会提出。本部分由全国拖拉机标准化技术委员会(SAC/TC140)归口。本部分起草单位:洛阳拖拉机研究所、北京交通大学。本部分主要起草人:陈嵩、吴迪安、尚项绳、柳玲文。本部分为首次制定。
GB/T24660.22009
本部分是给希望为农业拖拉机驾驶室内提供乘员座椅的生产企业提供生产指南。尽管如此,许多类型的拖拉机还是不能配装这种特征的座椅。本部分认为:当进行指导、训练或驾驶员以外的其他人帮助处理问题时,教练员、学员或服务人员的座椅是非常有用的。
装配有翻倾防护装置(ROPS)的驾驶室应有能容纳两个人的空间(一个配有安全带的驾驶员的座椅,另一个为教练员、学员或服务火员配戴安全带坐在乘员座椅上),在拖拉机翻倾时比无乘员座椅的拖CHINA
拉机提供更大的安全保障,
1范围
农业拖拉机乘员座椅
GB/T24660.2—2009
GB/T24660的本部分规定了农业拖拉机驾驶室内供教练员、学员或服务人员乘坐的乘员座椅的最低设计和性能要求。
这种乘员座椅既不适合儿童使用不是为儿童设计的。2规范性引用文件
T24660的本部分的引用而成为本部分的条款。凡是注日期的引用文下列文件中的条款通冠G
件,其随后所有的修改单(不泡括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文伴,其最新版本适用于本部分。
GB/T6236
ing machinery,
ISO3776
术语和定义
下列术语利
乘员座椅
掩拉机和机械驾驶座标志点(GB/T6236--2008,1$O5353:1995,Earth-movmachinery fotvagricultural:and forestryorsand
表业拖拉机和机械
适用于本部
instructional seat
足够的大小和形
驾驶室
座位安全带
Seat index point,MOD)
,拥有整体式的或独立的靠背,允许教练员、学员或服务人员坐的区域。包封驾驶员工
作空间的装置
4技术要求
4.1乘员座椅应仅被安装
压配有驾驶室的农业拖拉机上。4.2乘员座椅和周围的空隙范圃应符合图1所示的空间尺要求4.3乘员座椅应位于如图1所亲位置。乘员座椅的设置应使当教练员、学员或服务人员乘坐时最小限度地影响操作和视野,与预期用途相一致,并与机器功能和其他设计考虑一致。4.4乘员座椅可以加上衬垫也可以不加衬垫。其靠背应具有图1所示的最小的尺寸。如果满足规定的空间要求时,驾驶室后方或侧面的非玻璃构件或驾驶室墙可作为靠背。该靠背可以加上衬垫也可以不加衬垫。
4.5至少应有一个供乘坐在乘员座椅上的教练员、学员或服务人员方便使用的最小长度为150mm的抓手或者扶手。
4.6应为乘坐在乘员座椅上的教练员、学员或服务人员的下肢提供一个合适的区域,使其不妨碍操作员的操作。
4.7座位应有约束装置。安全系统应符合ISO3776或其他标准的规定。4.8乘坐在乘员座椅上的教练员、学员或服务人员应位于驾驶室内。1
GB/T24660.2+2009
4.9安全标志应指明从拖拉机上掉落下来的危险以及必须使用座位安全带的安全标志,安全标志的位置应坐在乘员座椅就能看见。
4.10说明书中应至少提供下列信息:-适合使用乘员座椅的人员,即教练员、学员或服务人员;不适合使用乘员座椅的人员,即儿童或其他乘客;一必需配戴安全带。
单位为毫米
≥200
≥175
≥350
a)正视图
驾驶座标志点(SIP);
2—脚踏板;
空间范围。
驾驶座标志点的测定应与GB/T6236一致。图1封闭空间和座椅尺寸
≥300
b)侧视图
GB/T24660.2-2009
打印日期:2010年2月2日
中华人民共和国
国家标准
农业拖拉机乘员座椅
GB/T24660.2—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址www.spc.net.cn
电话:6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2010年1月第一版
2010年1月第一次印刷
书号:155066·1-39785定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
