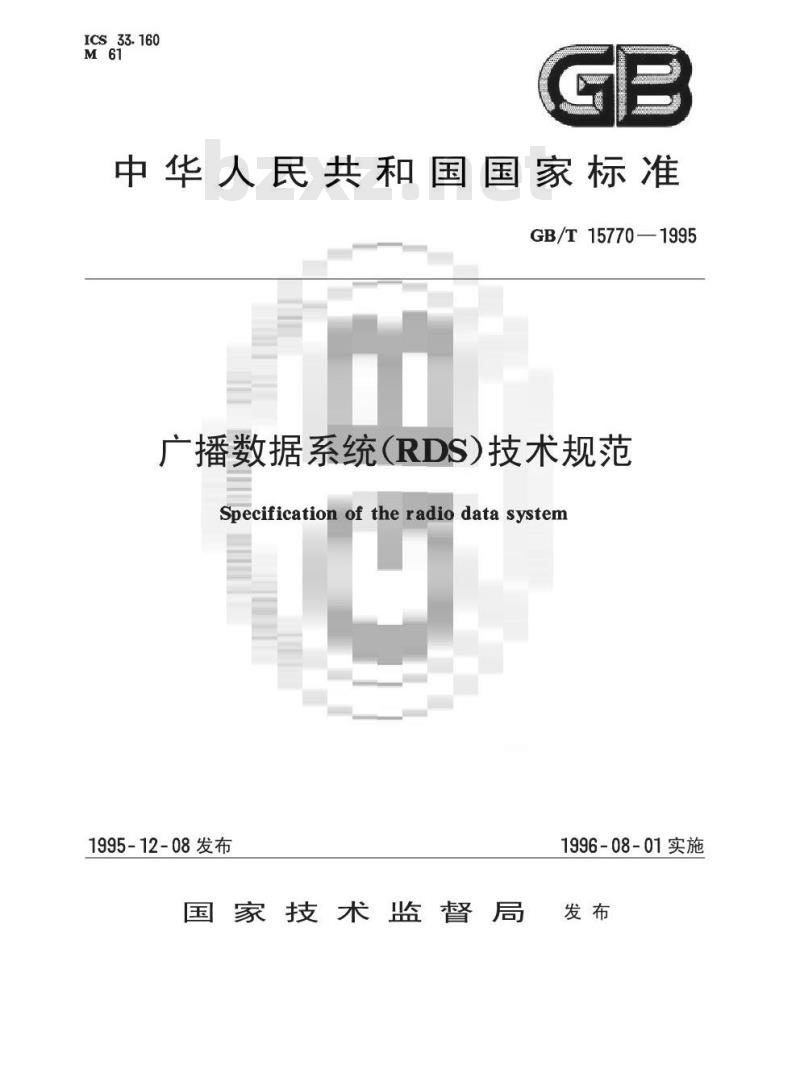

【国家标准(GB)】 广播数据系统(RDS)技术规范

ICS_33.160
中华人民共和国国家标准
GB/T15770—1995
广播数据系统（RDS）技术规范
Specification of the radio data system1995-12-08发布
国家技术监督局
1996-08-01实施
GB/T15770—1995

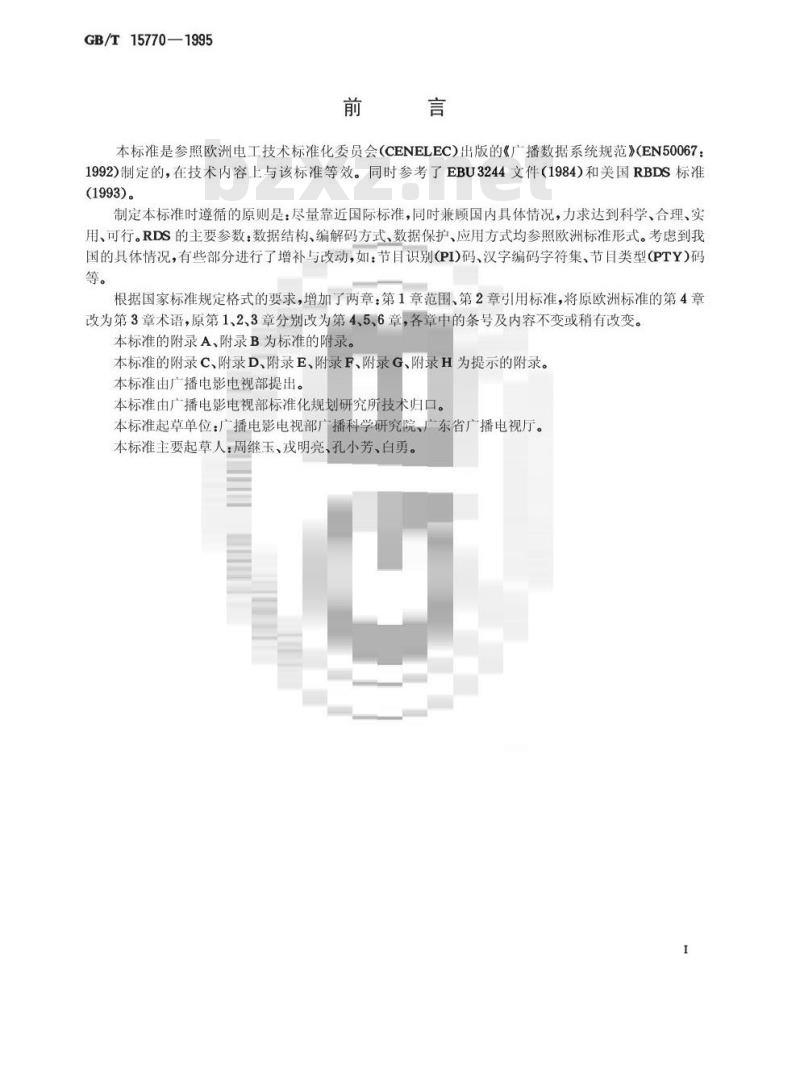

本标准是参照欧洲电工技术标准化委员会（CENELEC)出版的《广播数据系统规范》(EN50067：1992)制定的，在技术内容上与该标准等效。同时参考了EBU3244文件（1984)和美国RBDS标准(1993)。
制定本标准时遵循的原则是：尽量靠近国际标准，同时兼顾国内具体情况，力求达到科学、合理、实用、可行。RDS的主要参数：数据结构、编解码方式、数据保护、应用方式均参照欧洲标准形式。考虑到我国的具体情况，有些部分进行了增补与改动，如：节目识别(PI)码、汉字编码字符集、节目类型(PTY)码等。
根据国家标准规定格式的要求，增加了两章：第1章范围、第2章引用标准，将原欧洲标准的第4章改为第3章术语，原第1、2、3章分别改为第4、5、6章，各章中的条号及内容不变或稍有改变。本标准的附录A、附录B为标准的附录。本标准的附录C、附录D、附录E、附录F、附录G、附录H为提示的附录。本标准由广播电影电视部提出。本标准由广播电影电视部标准化规划研究所技术归口。本标准起草单位：广播电影电视部广播科学研究院、广东省广播电视厅。本标准主要起草人：周继玉、戎明亮、孔小芳、白勇。I

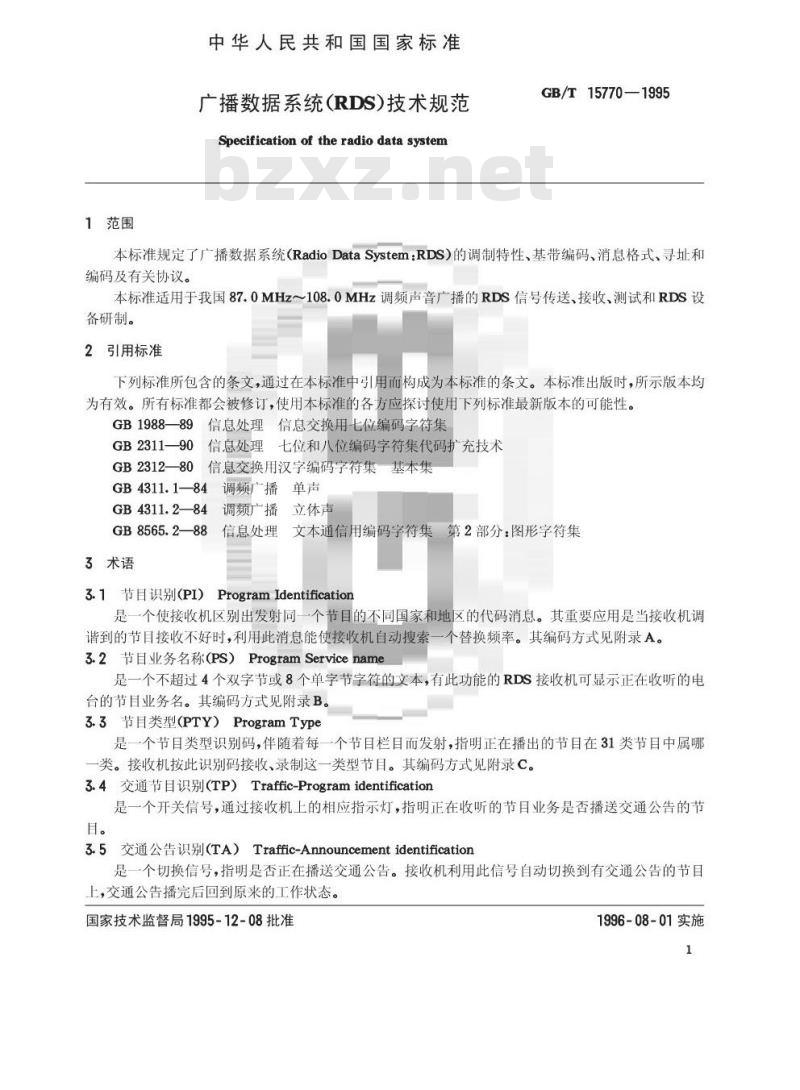

1范围
中华人民共和国国家标准
广播数据系统（RDS）技术规范
Specification of the radio data systemGB/T15770—1995
本标准规定了广播数据系统(RadioData System：RDS)的调制特性、基带编码、消息格式、寻址和编码及有关协议。
本标准适用于我国87.0MHz～108.0MHz调频声音广播的RDS信号传送、接收、测试和RDS设备研制。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1988—89信息处理信息交换用七位编码字符集GB2311—90
信息处理七位和八位编码字符集代码扩充技术GB2312—80信息交换用汉字编码字符集基本集调频广播单声
GB4311.1—84
GB 4311.2—84
GB 8565.2—88
3术语
调频广播立体声
信息处理文本通信用编码字符集第2部分：图形字符集3.1节目识别(PI）ProgramIdentification是一个使接收机区别出发射同一个节目的不同国家和地区的代码消息。其重要应用是当接收机调谐到的节目接收不好时，利用此消息能使接收机自动搜索一个替换频率。其编码方式见附录A。3.2节目业务名称(PS）ProgramServicename是一个不超过4个双字节或8个单字节字符的文本，有此功能的RDS接收机可显示正在收听的电台的节目业务名。其编码方式见附录B。3.3节目类型(PTY）ProgramType是一个节目类型识别码，伴随着每一个节目栏目而发射，指明正在播出的节目在31类节目中属哪一类。接收机按此识别码接收、录制这一类型节目。其编码方式见附录C。3.4交通节日识别（TP）Traffic-Programidentification是一个开关信号，通过接收机上的相应指示灯，指明正在收听的节目业务是否播送交通公告的节目。
3.5交通公告识别（TA）Traffic-Announcementidentification是一个切换信号，指明是否正在播送交通公告。接收机利用此信号自动切换到有交通公告的节目上，交通公告播完后回到原来的工作状态。国家技术监督局1995-12-08批准1996-08-01实施
GB/T15770—1995

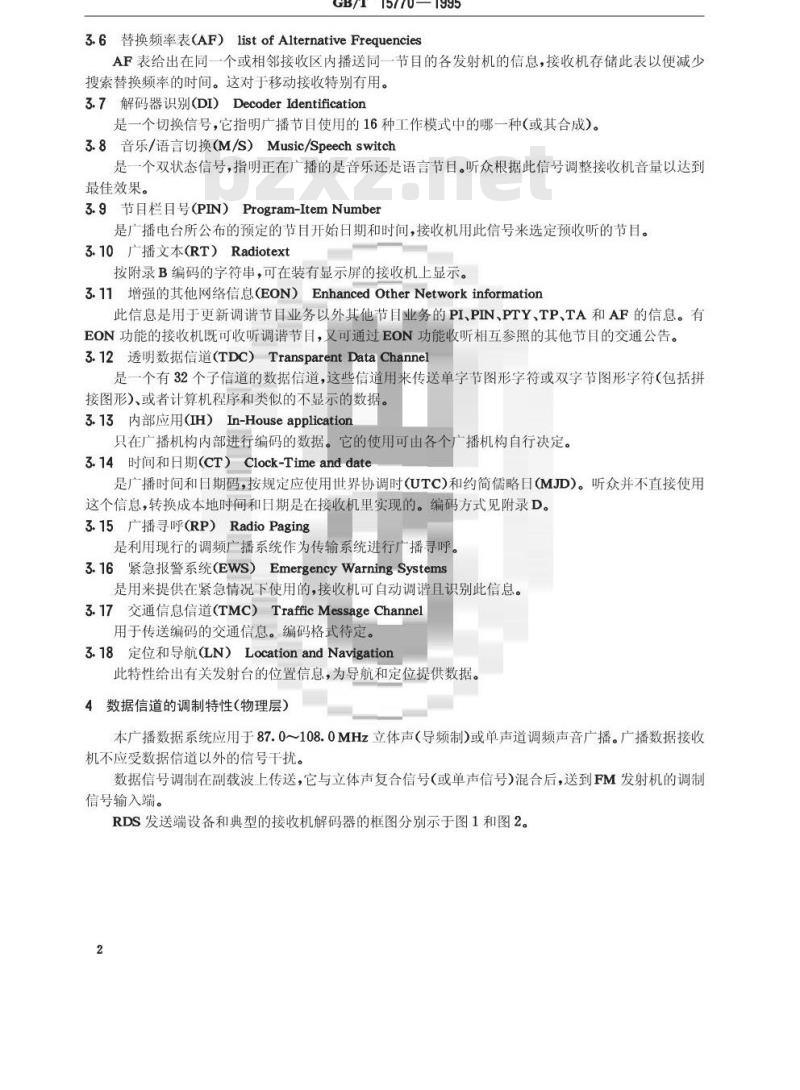

3.6替换频率表（AF）listofAlternativeFrequenciesAF表给出在同一个或相邻接收区内播送同一节目的各发射机的信息，接收机存储此表以便减少搜索替换频率的时间。这对于移动接收特别有用。3.7解码器识别(DI）DecoderIdentification是一个切换信号，它指明广播节目使用的16种工作模式中的哪一种(或其合成）。3.8音乐/语言切换（M/S）Music/Speechswitch是一个双状态信号，指明正在广播的是音乐还是语言节目。听众根据此信号调整接收机音量以达到最佳效果。
3.9节目栏目号（PIN）Program-ItemNumber是广播电台所公布的预定的节目开始日期和时间，接收机用此信号来选定预收听的节目。3.10广播文本(RT）Radiotext
按附录B编码的字符串，可在装有显示屏的接收机上显示。3.11增强的其他网络信息（EON）EnhancedOtherNetworkinformation此信息是用于更新调谐节目业务以外其他节目业务的PI、PIN、PTY、TP、TA和AF的信息。有EON功能的接收机既可收听调谐节目，又可通过EON功能收听相互参照的其他节目的交通公告。3.12透明数据信道（TDC）TransparentDataChannel是一个有32个子信道的数据信道，这些信道用来传送单字节图形字符或双字节图形字符（包括拼接图形)、或者计算机程序和类似的不显示的数据。3.13内部应用(IH）In-Houseapplication只在广播机构内部进行编码的数据。它的使用可由各个广播机构自行决定。3.14时间和日期（CT）Clock-Timeanddate是广播时间和日期码，按规定应使用世界协调时（UTC)和约简儒略日(MJD）。听众并不直接使用这个信息，转换成本地时间和日期是在接收机里实现的。编码方式见附录D。3.15广播寻呼(RP）RadioPaging是利用现行的调频广播系统作为传输系统进行广播导呼。3.16紧急报警系统（EWS）EmergencyWarningSystems是用来提供在紧急情况下使用的，接收机可自动调谐且识别此信息。3.17交通信息信道(TMC)Traffic Message Channel用于传送编码的交通信息。编码格式待定。3.18定位和导航(LN）LocationandNavigation此特性给出有关发射台的位置信息，为导航和定位提供数据。4数据信道的调制特性（物理层）本广播数据系统应用于87.0~108.0MHz立体声（导频制)或单声道调频声音广播。广播数据接收机不应受数据信道以外的信号干扰。数据信号调制在副载波上传送，它与立体声复合信号（或单声信号）混合后，送到FM发射机的调制信号输入端。

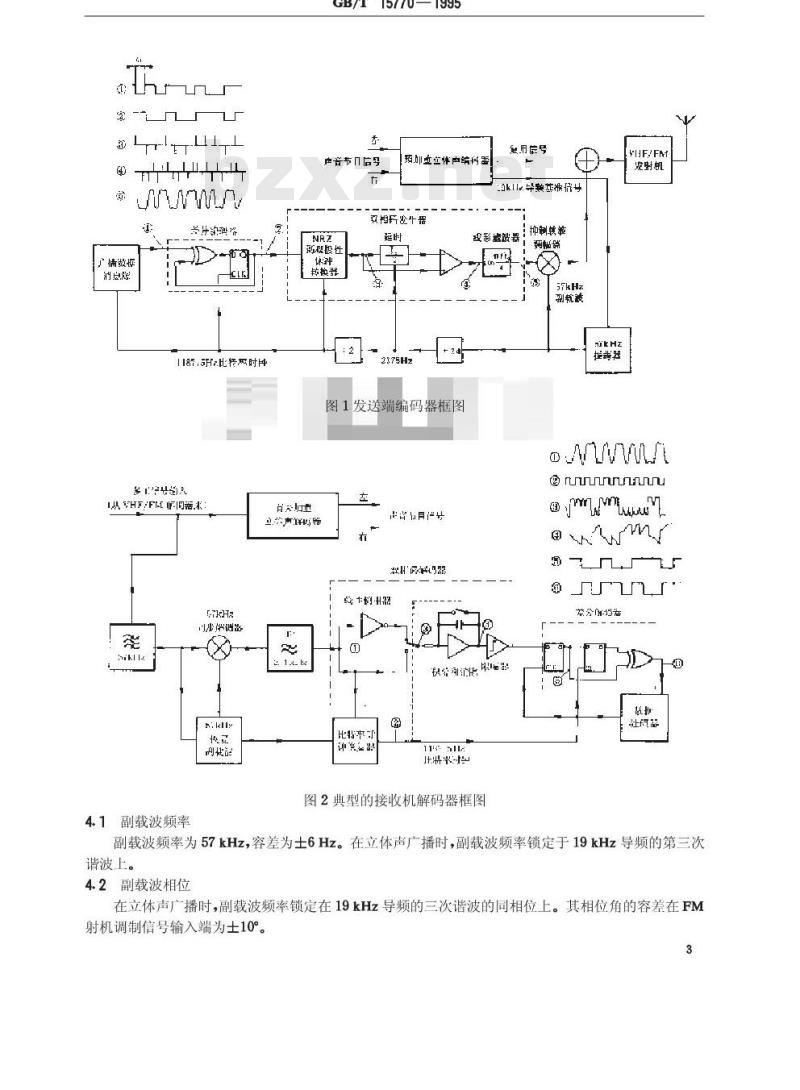

RDS发送端设备和典型的接收机解码器的框图分别示于图1和图2。2
广端效指
1187,5H,比择网时片
要生总x
1从 VHF/FML FI明著K:
GB/T15770—1995
数期所发卡
图1发送端编码器框图
声祥器
步消调路
4.1副载波频率
n:klls
征用虑号
2ak1ls导糖基作危
战彩能战器
铁管汇幅
图2典型的接收机解码器框图
出带购
删数惑
旅洗相
FHF/FM
茶分-
副载波频率为57kHz，容差为士6Hz。在立体声广播时，副载波频率锁定于19kHz导频的第三次谐波上。
4.2副载波相位
在立体声广播时，副载波频率锁定在19kHz导频的三次谐波的同相位上。其相位角的容差在FM射机调制信号输入端为士10。
4.3副载波电平
GB/T15770—1995
未调制的副载波对FM主载波的标称频偏为士1.0kHz～士7.5kHz，推荐值为士2.0kHz。建议在解码器和解调器里应留有余量，容许满频偏士7.5kHz。4.4调制方法
数据源经双相编码和成形后对副载波进行抑制载波调幅。它可以看作为相位偏移为士90°的双相相移键控(PSK)的一种变形。
4.5数据率和时钟频率
RDS的基本数据率是1187.5bit/s士0.125bit/s。时钟频率1187.5Hz，从57kHz副载频经48次分频得到。
4.6差分编码
发送端的数据源按表1规则进行差分编码：表1
前面输出
(在t-时）
新的输入
(在t时)
新的输出
(在款时）
t:是任意时刻，ti-1为前一个信息数据的时钟周期的时刻，时钟频率为1187.5Hz。当输入数据电平为0时，输出保持前面的位状态不变，当输入为1时，新的输出位便是前面位的补码。在接收机里用相反的过程进行解码。见表2：表2
前面输入
(在-时)
4.7数据信道频谱成形
新的输入
（在t时）
新的输出
(在时)
由于各数据源被编成双相码，因此在副载波频率57kHz及其附近的数据信号的能量被减至最小，从而避免数据信号在锁相环立体声解码器里引起串话。双相码形成过程示于图1。每一个数据位产生个单脉冲对e(t)。即：
一个逻辑“1”的数据位产生：
e(t)=s(t)—s(t-ta/2)
一个逻辑“0”的数据位产生：
e(t)=—8(t)+(t—ta/2)
这些脉冲对由一个H(f)滤波器整形,使之达到要求的有限带宽频谱：Hr(f)=
fcosfta
0≤f≤2/ta
f>2/ta
·（1)
·（3）
其中：ta=1187.5s
GB/T15770—1995
为了使广播数据系统抗随机杂波呈最佳性能，数据频谱成形滤波在发射机和接收机之间应均等分摊。因此，在理想情况下接收机的数据滤波应与发射机的相同，即为上述公式(3)所示。于是总的数据信道频响特性H(f)便是100%的余弦滚降。发射机和接收机低通滤波器频响特性，由公式（3)确定，示于图3a。总的数据通道频响特性，示于图3b。
192（1
。 Hs
发射机或接收机数据成形滤波器的频响特性1920
4， Hz
图3b发射机和接收机数据成形滤波器的合成频响特性发送的双相码广播数据信号的频谱示于图4a，单个双相码（按发射时)的时间函数示于图4b。5
GB/T15770—1995
广播数据源编码器输出端的57kHz广播数据信号波形示于图4C。0.5
24024-0
图4a广播数据信号双向码的频谱座+.a
热时用
图4b单个双相码时间函数
本北时
一心示数始比产 0时
一持,
图4c广播数据信号
5基带编码（数据链路层）
5.1基带编码结构
GB/T15770—1995
图5是基带编码的结构。结构中最大的单元称为“组”，含104位，每个组包含4个各为26位的块，每个块包含16位信息字和10位校验字。1 组 1 统= 114位
仿足宇16位
信岛子
1 块=26位
mmu]ma[m.maJm./m,msna/mm,m,mg图5
5.2位传送顺序
基带编码的结构
较在学+彼管学
、二进制数或二进制地址值都是高位先传送（见图6）。因此，最后传送的位权所有的信息字、校验字、bzxz.net
级为2°。
数据传送是完全同步的，各数据组与数据块之间不留空隙。组=位.
1组中片先发选作
高有效位
4片特圳型码
低有效述
1-B版
图6消息格式和导址
H置C =A弱
病心·白款
中量应位
其中：组型码=4位；版型码Bo=1位;PI码=16位;TP码=1位，PTY=5位。校验字十偏置字=10位，为消息提供误码校验和块、组同步。ti为了使接收机的解码器能检出并纠正传送中的误码，每发送一个26位块就含有10位校验字。校验字(即图5中的C，C，….C)是以下各项的总和(模2)：a）16位信息字乘a10，再除以（模2)生成多项式g(α）后的余数。7
GB/T15770—1995
b）一串10位二进制数d（α），称为偏置字”，其中，生成多项式g（α）为：g(a)=10+8+27++*+8+1
其中：d(a)的偏置值，在一个组中的各个块里是不同的（见附录E）。加偏置字的目的是给接收机的解码器里的一个组和一个块提供同步系统，增加偏置在解码器里是可逆的，所以不影响基本码的误码校正和检出性能。生成的校验字在它所保护的数据块的末尾传送。校验码有以下能力：
a）能检出一个块里所有1位和2位的错误。b）能检出长度为10位或10位以下的任何单个突发错误。c）能检出约99.8%长度为11位的突发错误，更长的突发错误能检出约99.9%。此码是一个最佳的纠正突发错误码，能纠正长度为5位或小于5位的突发错误。5.4块和组的同步
每组里的块由加在各块里的偏置字A、B、C或C'和D来分别识别。在有检验能力的接收机的解码器里，利用检出同步滑码和偏置字来识别各数据块的始末。这些偏置字改变了基本码的循环特性，因此在改进循环码中，码字的循环移位不会产生其他码字。6消息格式（会唔层和表示层）
6.1寻址
6.1.1基本特性
消息结构的主要特点示于图6。
a）每个组的块1都包含一个PI码。b）每个组的块2前四位指明组的应用。按照二进制权值被编为从0～15共16种类型组，每种类型由版型码B。把组型定义为A和B两种“版本”：Bo=0,PI码只插入块1。这叫A版本。Bo=1,PI码插入块1和块3。这叫B版本。一般情况下，A版本和B版本组可以任意地混合使用。c）PTY码和TP码在每个组的块2占有固定的位置。由于PI、PTY和TP码频繁重复，所以它们的解码均无须参照其他块，因此缩短了捕获此类信息的时间，并体现了块长度短（26位）的优点。为了使B版本组块3的PI码也有此优点，使用了特殊的偏置字C。当任意一组的块3出现偏置字C，它就指明块3是PI码，而无需查询块2中B。位的值。其他无需频繁重复的信息，均可导寻址。6.1.2组型
目前已定义了12种组型，除了其中6种(3,4,7,8,9和15)之外，都定义了A版本和B版本。其余的组型在以后使用时定义。
12种已定义的组型应用示于表3、4、5：表3
十进制值
二进制码
基本调谐和开关信息
节目栏目号和慢标志码
广播文本
定位和导航（具体应用未定）
十进制值
二进制码
GB/T15770—1995
续表3
日期与时间
透明数据信道（32个信道）
内部应用
广播寻呼
交通信息信道（具体应用未定）紧急报警系统
未定义
增强的其他网络信息
快速基本调谐和开关信息
X表示其值可为“0\（A版本）或“1\(B版本）表4指出一些主要应用的合适的重复率：表4
PTY码
TP识别码
AF码对
M/S码
RT消息
EON信息
包含此信息的组型
所有组型
所有组型
所有组型
0A，0B,15B
0A，0B,15B
0A，0B,15B
14A，14B
表5中组的混合方式能满足上面给出的重复率：表5
0A或OB
1A或1B
2A或2B
14A或14B
其他的组型
PI,PS,PTY,TP,AF,TA,DI,M/S
PI,PTY,TP,PIN
PI,PTY,TP,RT
PI,PTY,TP,EON
其他应用
6.1.2.10型组：基本调谐和开关信息图7a和图7b所示的为0A和0B组的格式。每秒钟合适的重复率
可达到2
传送此组型的
典型比例
校龄学
LELLLL!
GB/T15770—1995
FaMyaeeo
解码荠
控制症
护市车间
repp l: L:
图7aOA组-
税联字
解宇卫
b.bepbbpp6oe
一基本调谐和开关信息
S段址
图7bOB组
本组包含TA、M/S、DI、AF和PS。P
校验车
基本调谐和开关信息
宇存数
被验事
需要替换频率时发送0A组，否则发送OB组。DI码是解码器识别码共4位，每个0A组只传送1位，由PS段地址中C，和C。来确定这些位在DI码中的位置，且高位d3先发。供显示PS用的4个双字节字符按照附录B规定的字符代码来发送。这些字符在显示业务名中的位置由块2中的码位Ci和C。来确定，显示时字符的地址从左到右递增。每个字符的高字节先发送。0型组中各种信息的编码方法见6.2。6.1.2.21型组：节目栏目号和慢标志码图8a和图8b所示的为1A和1B组的格式。B,TT
“校坚节
(25. -45)
5使广插学呼码
促标志妈
×国案扩展码
TMC估适讯别
+定史
插机构伸用
EwS信通识别
氏路码
啊川码
图8a1A组
节目栏目号和慢标志码
税费了
