- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB 23101.1-2008 外科植入物 羟基磷灰石 第1部分:羟基磷灰石陶瓷

【国家标准(GB)】 外科植入物 羟基磷灰石 第1部分:羟基磷灰石陶瓷
本网站 发布时间:
2024-12-18 20:48:22
- GB23101.1-2008
- 现行
标准号:
GB 23101.1-2008
标准名称:
外科植入物 羟基磷灰石 第1部分:羟基磷灰石陶瓷
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2008-12-30 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
1.23 MB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
GB 23101的本部分规定了用作外科植入物的羟基磷灰石陶瓷的要求。本部分不适用于羟基磷灰石涂层,非陶瓷羟基磷灰石,羟基磷灰石粉体,玻璃陶瓷,α-和β-磷酸三钙或其他形式的磷酸钙。 GB 23101.1-2008 外科植入物 羟基磷灰石 第1部分:羟基磷灰石陶瓷 GB23101.1-2008

部分标准内容:

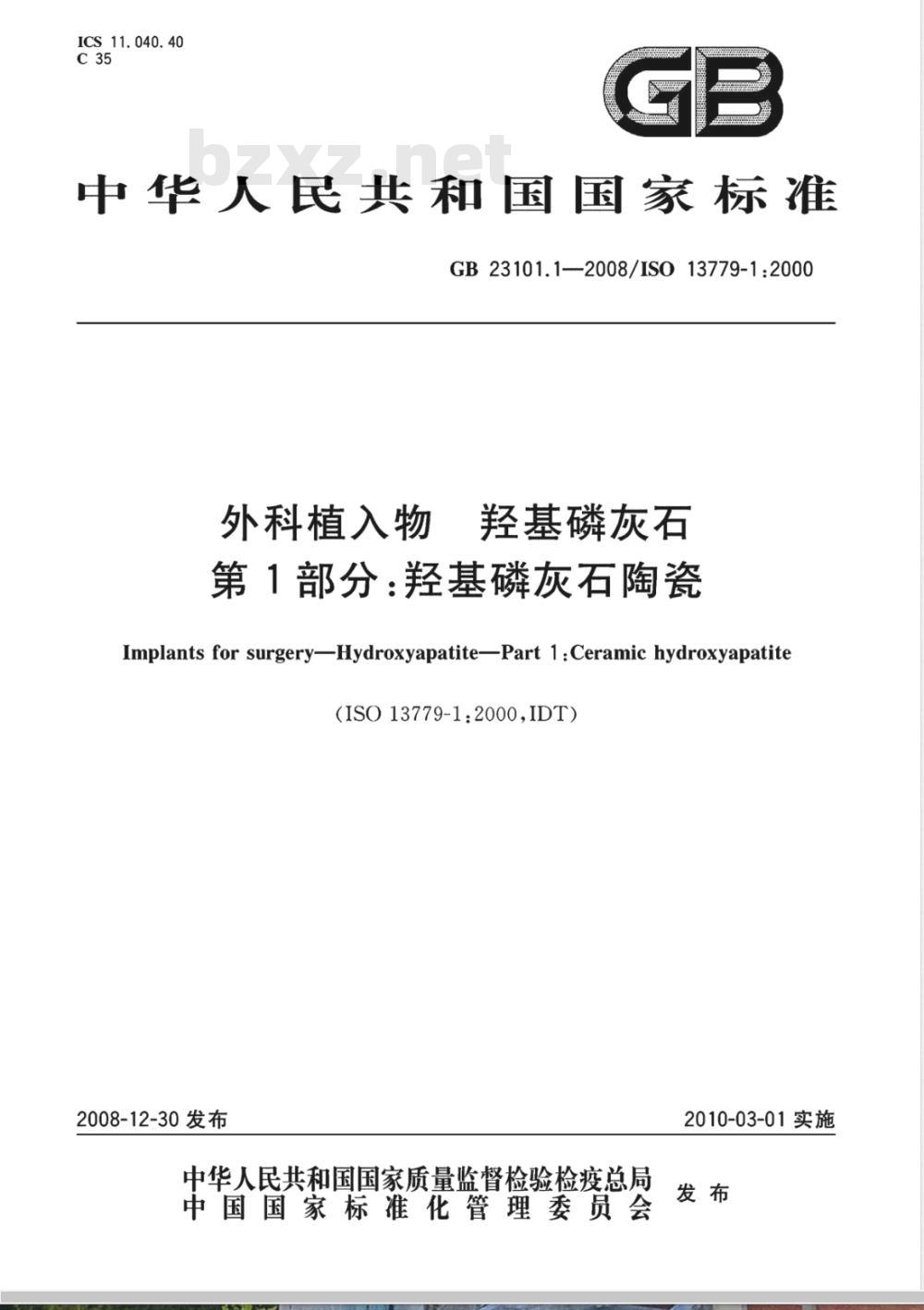

ICS 11. 040. 40
中华人民共和国国家标准
GB23101.1---2008/IS013779-1:2000外科植入物
羟基磷灰石
第1部分:羟基磷灰石陶瓷
Implants for surgeryHydroxyapatitePart 1:Ceramic hydroxyapatite(ISO13779-1:2000,IDT)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施

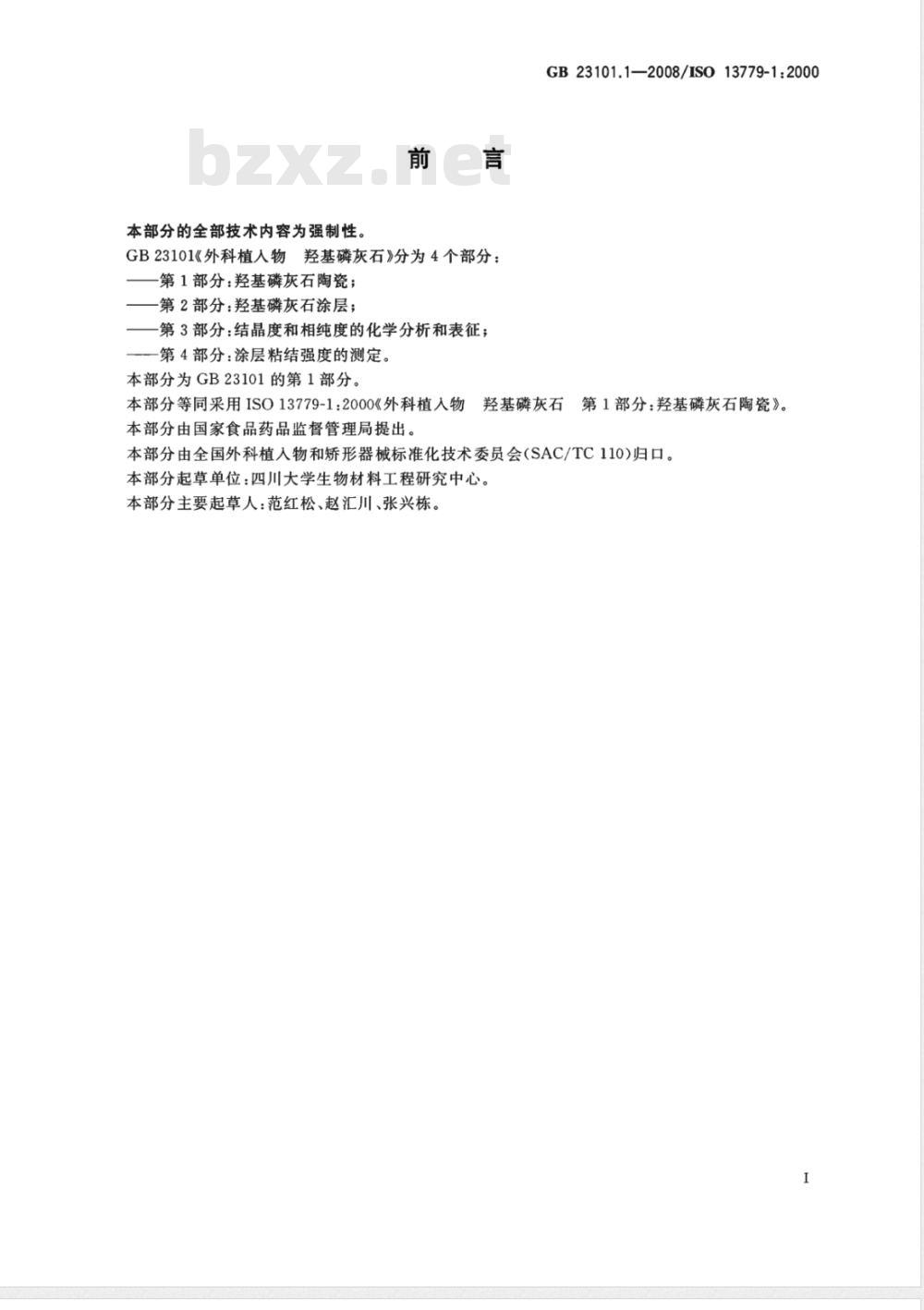

本部分的全部技术内容为强制性前言
GB23101《外科植人物羟基磷灰石》分为4个部分:第1部分:羟基磷灰石陶瓷;
第2部分:羟基磷灰石涂层;
第3部分:结晶度和相纯度的化学分析和表征;一第4部分:涂层粘结强度的测定。本部分为GB23101的第1部分。
本部分等同采用ISO13779-1:2000《外科植入物本部分由国家食品药品监督管理局提出。GB23101.1—2008/IS013779-1:2000第1部分:羟基磷灰石陶瓷》。
羟基磷灰石
本部分由全国外科植物和矫形器械标准化技术委员会(SAC/TC110)归口。本部分起草单位:四川大学生物材料工程研究中心。本部分主要起草人:范红松、赵汇川、张兴栋。I

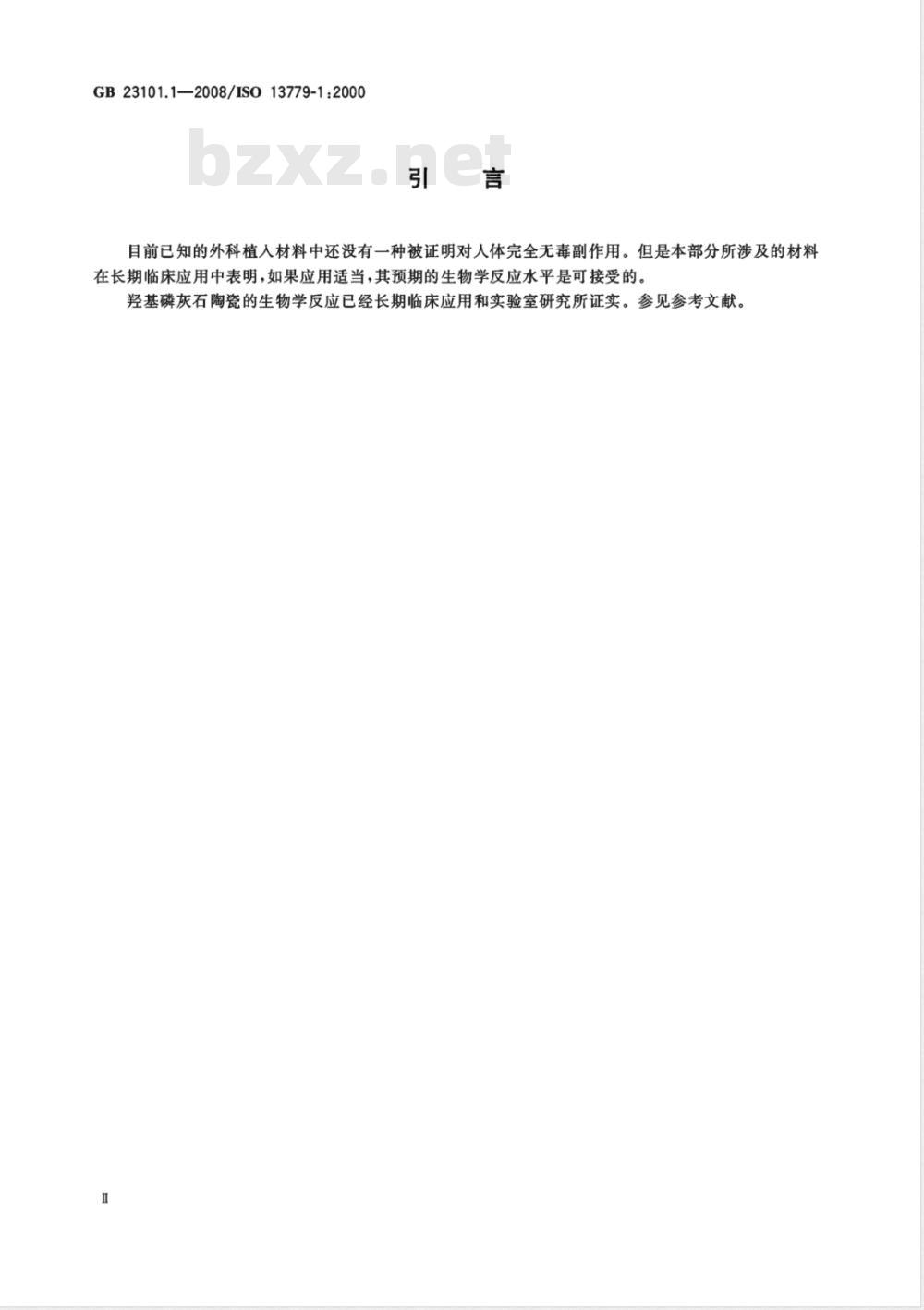

GB23101.12008/IS013779-1:2000引言
目前已知的外科植人材料中还没有一种被证明对人体完全无毒副作用。但是本部分所涉及的材料在长期临床应用中表明,如果应用适当,其预期的生物学反应水平是可接受的。羟基磷灰石陶瓷的生物学反应已经长期临床应用和实验室研究所证实。参见参考文献。1范围

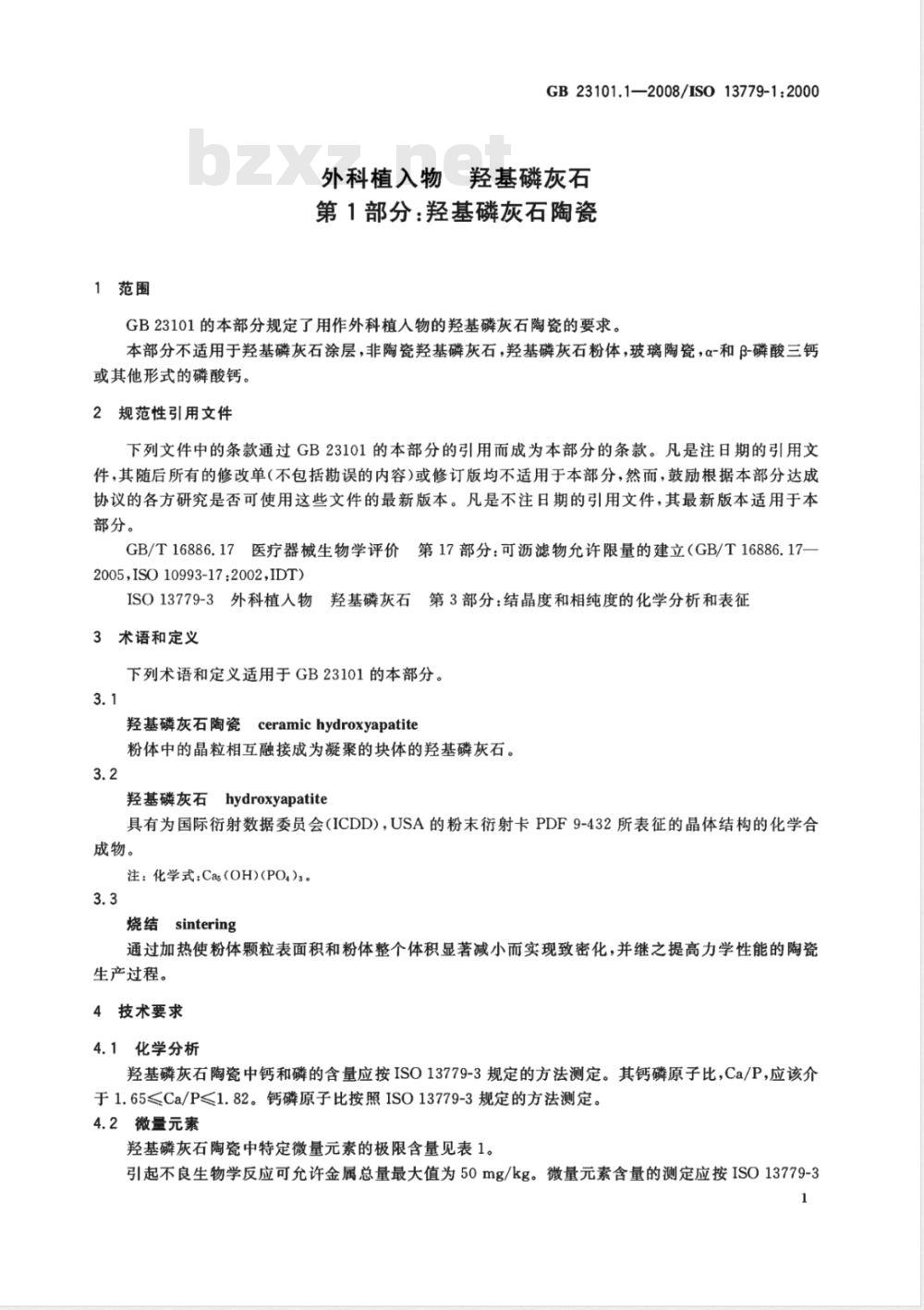

GB23101.1—2008/IS013779-1:2000外科植入物羟基磷灰石
第1部分:羟基磷灰石陶瓷
GB23101的本部分规定了用作外科植人物的羟基磷灰石陶瓷的要求。本部分不适用于羟基磷灰石涂层,非陶瓷羟基磷灰石,羟基磷灰石粉体,玻璃陶瓷,α-和β-磷酸三钙或其他形式的磷酸钙。
2规范性引用文件
下列文件中的条款通过GB23101的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T16886.17医疗器械生物学评价第17部分:可沥滤物允许限量的建立(GB/T16886.17—2005,ISO10993-17:2002,IDT)
ISO13779-3外科植人物
第3部分:结晶度和相纯度的化学分析和表征羟基磷灰石
3术语和定义
下列术语和定义适用于GB23101的本部分。3.1
ceramichydroxyapatite
羟基磷灰石陶瓷
粉体中的晶粒相互融接成为凝聚的块体的羟基磷灰石。3.2wwW.bzxz.Net
羟基磷灰石hydroxyapatite
具有为国际衍射数据委员会(ICDD),USA的粉末衍射卡PDF9-432所表征的晶体结构的化学合成物。
注:化学式:Cas(OH)(PO)s。3.3
烧结sintering
通过加热使粉体颗粒表面积和粉体整个体积显著减小而实现致密化,并继之提高力学性能的陶瓷生产过程。
4技术要求
4.1化学分析
羟基磷灰右陶瓷中钙和磷的含量应按ISO13779-3规定的方法测定。其钙磷原子比,Ca/P,应该介于1.65≤Ca/P≤1.82。钙磷原子比按照ISO13779-3规定的方法测定。4.2微量元素
羟基磷灰石陶瓷中特定微量元素的极限含量见表1。引起不良生物学反应可允许金属总量最大值为50mg/kg。微量元素含量的测定应按ISO13779-31

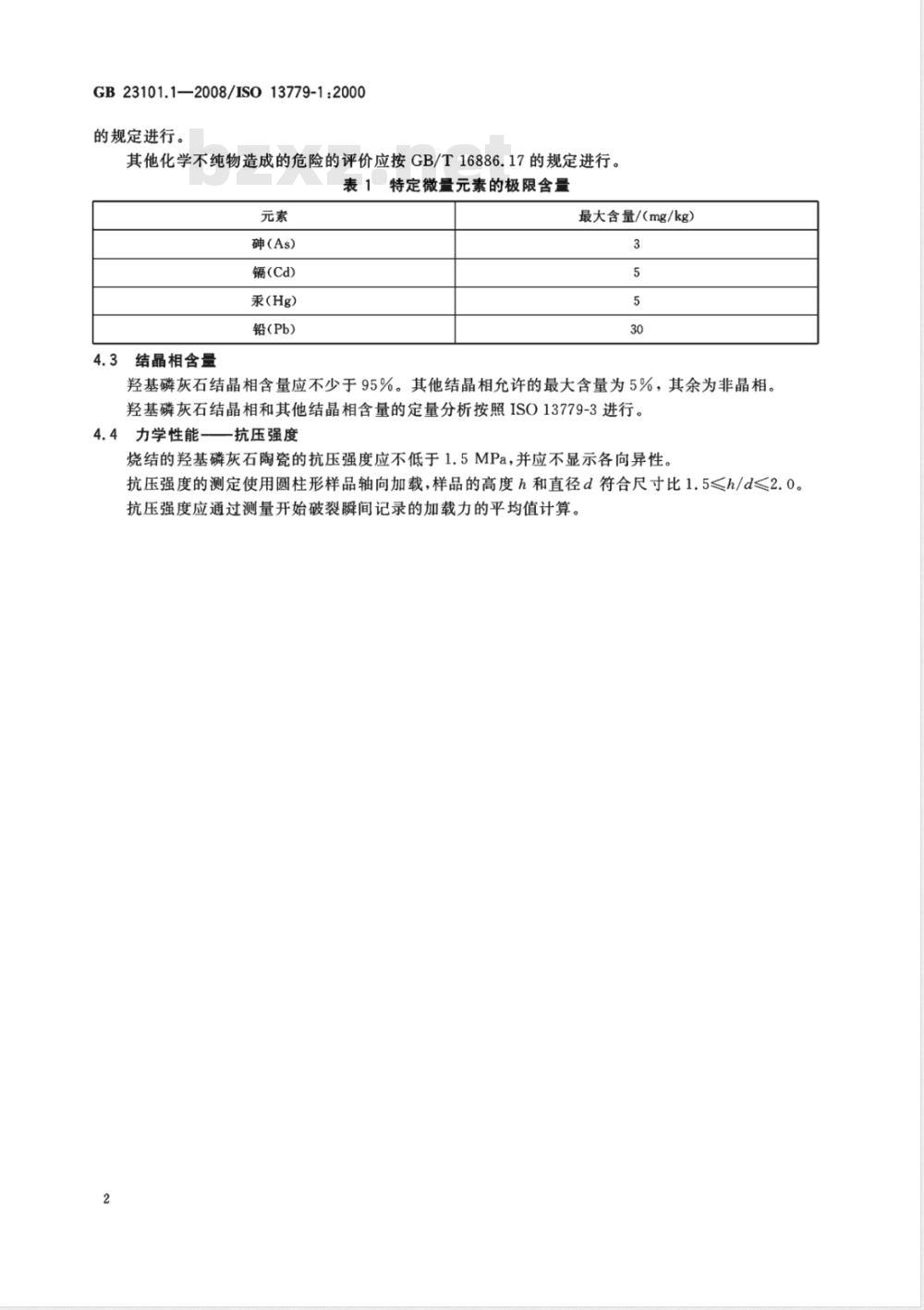

GB23101.1—2008/IS013779-12000的规定进行。
其他化学不纯物造成的危险的评价应按GB/T16886.17的规定进行。表1特定微量元素的极限含量
砷(As)
镉(Cd)
汞(Hg)
铅(Pb)
结晶相含量
最大含量/(mg/kg)
羟基磷灰石结晶相含量应不少于95%。其他结晶相允许的最大含量为5%,其余为非晶相。羟基磷灰石结晶相和其他结晶相含量的定量分析按照ISO13779-3进行。力学性能抗压强度
烧结的羟基磷灰石陶瓷的抗压强度应不低于1.5MPa,并应不显示各向异性。抗压强度的测定使用圆柱形样品轴向加载,样品的高度h和直径d符合尺寸比1.5≤h/d≤2.0。抗压强度应通过测量开始破裂瞬间记录的加载力的平均值计算。2
参考文献
GB 23101.1—2008/ISO 13779-1:2000[1] ISO 5961 :1994, Water quality-Determination of cadmium by atomic absorption spectrometry.[2JISO 8288:1986,Waterquality—Determination of cobalt,nickel,copperzinc,cadmium andlead-Flameatomic absorptionspectrometricmethods.[3]NF S94-065,Materialsfor surgical implants—Determination of arsenic,mercury,cadmiumand lead on coating based on phosphate of calcium.[4JNFS94-066,Materials for surgical implants-Quantitative determinationof the Ca/Pratioofcalciumphosphate.
[5]NFS94-067,Materialsfor surgical implants-Qualitative and quantitative determination ofthe foreign phases present in calcium phosphate-based powders, deposits and ceramics[6]NFS94-068,Materials for surgical implants—Determination of thecrystallinityandapparentsize of the apatite crystallites of hydroxyapatite-based powders, deposits and ceramics.[7]ASTMF1185-1988,Standard specification for composition of ceramic hydroxylapatite forsurgical implants.
[8JICDDcards9-432,9-348,9-169,25-1137,37-1497,9-80,9-77,14-1475,5-586X-raydiffraction standards for hydroxyapatite,α-tricalcium orthophosphate,β-tricalcium orthophosphate,tetracalcium phosphate,calciumoxide, monetite,brushite, aragonite,calcite.[9JHideki AOKI,Medical Applications of Hydroxyapatite,Ishiyaku EuroAmerica,Tokyo,1994.[1oJH. DENISSEN,Dental Root Implants of Apatite Ceramics Doctoral Thesis,Vrije UniversiteitAmsterdam,1979.
[11]J J. H. QUINN and J. N. KENT, Alveolar Ridge Maintenance with Solid Non-porousHydroxyapatiteRootImplants.Oral Surg.,58,pp.511-516,1984.[12JK.DE GROOT, Bioceramics of Calcium Phosphate,CRCPress, Boca Raton, USA,1983.[13J H. OONISHI et al. , Clinical Significance of Chemical Bonds between Bioactive Ceramicsand Bone in Orthopaedic Surgery, in:Bioceramics 2, G Heimke (ed.),Deutsche KeramischeGesellschaft.
[14] R. Z. LEGEROS and J. P. LEGEROS, Dense Hydroxyapaptite, in An Introduction toBioceramics,L.Hench and J.Wilson(eds.),World Scientific,1993,pp.199-221.GB23101.1-2008
中华人民共和国
国家标准
外科植入物羟基磷灰石
第1部分:羟基磷灰石陶瓷
GB23101.1—2008/1SO13779-1:2000中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址www.spc.net.cn
电话:6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
2009年5月第一版
字数7千字
2009年5月第一次印刷
书号:155066·1-36777
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话:(010)68533533
0000:1-61 18002110
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB23101.1---2008/IS013779-1:2000外科植入物
羟基磷灰石
第1部分:羟基磷灰石陶瓷
Implants for surgeryHydroxyapatitePart 1:Ceramic hydroxyapatite(ISO13779-1:2000,IDT)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施
本部分的全部技术内容为强制性前言
GB23101《外科植人物羟基磷灰石》分为4个部分:第1部分:羟基磷灰石陶瓷;
第2部分:羟基磷灰石涂层;
第3部分:结晶度和相纯度的化学分析和表征;一第4部分:涂层粘结强度的测定。本部分为GB23101的第1部分。
本部分等同采用ISO13779-1:2000《外科植入物本部分由国家食品药品监督管理局提出。GB23101.1—2008/IS013779-1:2000第1部分:羟基磷灰石陶瓷》。
羟基磷灰石
本部分由全国外科植物和矫形器械标准化技术委员会(SAC/TC110)归口。本部分起草单位:四川大学生物材料工程研究中心。本部分主要起草人:范红松、赵汇川、张兴栋。I
GB23101.12008/IS013779-1:2000引言
目前已知的外科植人材料中还没有一种被证明对人体完全无毒副作用。但是本部分所涉及的材料在长期临床应用中表明,如果应用适当,其预期的生物学反应水平是可接受的。羟基磷灰石陶瓷的生物学反应已经长期临床应用和实验室研究所证实。参见参考文献。1范围
GB23101.1—2008/IS013779-1:2000外科植入物羟基磷灰石
第1部分:羟基磷灰石陶瓷
GB23101的本部分规定了用作外科植人物的羟基磷灰石陶瓷的要求。本部分不适用于羟基磷灰石涂层,非陶瓷羟基磷灰石,羟基磷灰石粉体,玻璃陶瓷,α-和β-磷酸三钙或其他形式的磷酸钙。
2规范性引用文件
下列文件中的条款通过GB23101的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T16886.17医疗器械生物学评价第17部分:可沥滤物允许限量的建立(GB/T16886.17—2005,ISO10993-17:2002,IDT)
ISO13779-3外科植人物
第3部分:结晶度和相纯度的化学分析和表征羟基磷灰石
3术语和定义
下列术语和定义适用于GB23101的本部分。3.1
ceramichydroxyapatite
羟基磷灰石陶瓷
粉体中的晶粒相互融接成为凝聚的块体的羟基磷灰石。3.2wwW.bzxz.Net
羟基磷灰石hydroxyapatite
具有为国际衍射数据委员会(ICDD),USA的粉末衍射卡PDF9-432所表征的晶体结构的化学合成物。
注:化学式:Cas(OH)(PO)s。3.3
烧结sintering
通过加热使粉体颗粒表面积和粉体整个体积显著减小而实现致密化,并继之提高力学性能的陶瓷生产过程。
4技术要求
4.1化学分析
羟基磷灰右陶瓷中钙和磷的含量应按ISO13779-3规定的方法测定。其钙磷原子比,Ca/P,应该介于1.65≤Ca/P≤1.82。钙磷原子比按照ISO13779-3规定的方法测定。4.2微量元素
羟基磷灰石陶瓷中特定微量元素的极限含量见表1。引起不良生物学反应可允许金属总量最大值为50mg/kg。微量元素含量的测定应按ISO13779-31
GB23101.1—2008/IS013779-12000的规定进行。
其他化学不纯物造成的危险的评价应按GB/T16886.17的规定进行。表1特定微量元素的极限含量
砷(As)
镉(Cd)
汞(Hg)
铅(Pb)
结晶相含量
最大含量/(mg/kg)
羟基磷灰石结晶相含量应不少于95%。其他结晶相允许的最大含量为5%,其余为非晶相。羟基磷灰石结晶相和其他结晶相含量的定量分析按照ISO13779-3进行。力学性能抗压强度
烧结的羟基磷灰石陶瓷的抗压强度应不低于1.5MPa,并应不显示各向异性。抗压强度的测定使用圆柱形样品轴向加载,样品的高度h和直径d符合尺寸比1.5≤h/d≤2.0。抗压强度应通过测量开始破裂瞬间记录的加载力的平均值计算。2
参考文献
GB 23101.1—2008/ISO 13779-1:2000[1] ISO 5961 :1994, Water quality-Determination of cadmium by atomic absorption spectrometry.[2JISO 8288:1986,Waterquality—Determination of cobalt,nickel,copperzinc,cadmium andlead-Flameatomic absorptionspectrometricmethods.[3]NF S94-065,Materialsfor surgical implants—Determination of arsenic,mercury,cadmiumand lead on coating based on phosphate of calcium.[4JNFS94-066,Materials for surgical implants-Quantitative determinationof the Ca/Pratioofcalciumphosphate.
[5]NFS94-067,Materialsfor surgical implants-Qualitative and quantitative determination ofthe foreign phases present in calcium phosphate-based powders, deposits and ceramics[6]NFS94-068,Materials for surgical implants—Determination of thecrystallinityandapparentsize of the apatite crystallites of hydroxyapatite-based powders, deposits and ceramics.[7]ASTMF1185-1988,Standard specification for composition of ceramic hydroxylapatite forsurgical implants.
[8JICDDcards9-432,9-348,9-169,25-1137,37-1497,9-80,9-77,14-1475,5-586X-raydiffraction standards for hydroxyapatite,α-tricalcium orthophosphate,β-tricalcium orthophosphate,tetracalcium phosphate,calciumoxide, monetite,brushite, aragonite,calcite.[9JHideki AOKI,Medical Applications of Hydroxyapatite,Ishiyaku EuroAmerica,Tokyo,1994.[1oJH. DENISSEN,Dental Root Implants of Apatite Ceramics Doctoral Thesis,Vrije UniversiteitAmsterdam,1979.
[11]J J. H. QUINN and J. N. KENT, Alveolar Ridge Maintenance with Solid Non-porousHydroxyapatiteRootImplants.Oral Surg.,58,pp.511-516,1984.[12JK.DE GROOT, Bioceramics of Calcium Phosphate,CRCPress, Boca Raton, USA,1983.[13J H. OONISHI et al. , Clinical Significance of Chemical Bonds between Bioactive Ceramicsand Bone in Orthopaedic Surgery, in:Bioceramics 2, G Heimke (ed.),Deutsche KeramischeGesellschaft.
[14] R. Z. LEGEROS and J. P. LEGEROS, Dense Hydroxyapaptite, in An Introduction toBioceramics,L.Hench and J.Wilson(eds.),World Scientific,1993,pp.199-221.GB23101.1-2008
中华人民共和国
国家标准
外科植入物羟基磷灰石
第1部分:羟基磷灰石陶瓷
GB23101.1—2008/1SO13779-1:2000中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址www.spc.net.cn
电话:6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
2009年5月第一版
字数7千字
2009年5月第一次印刷
书号:155066·1-36777
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话:(010)68533533
0000:1-61 18002110
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 热门标准
- 国家标准(GB)
- GB4623-1994 环形预应力混凝土电杆
- GB/T50010-2010 混凝土结构设计标准(2024年版)
- GB12594-1990 工作基准试剂(容量) 溴酸钾
- GB/T39498-2020 消费品中重点化学物质使用控制指南
- GB16199-1996 车间空气中二月桂酸二丁基锡卫生标准
- GB13851-2022 内河交通安全标志
- GB/T4726-1984 树脂浇铸体扭转试验方法
- GB/T4789.19-2003 食品卫生微生物学检验 蛋与蛋制品检验
- GB/T5206.3-1986 色漆和清漆 词汇 第三部分 颜料术语
- GB/T1592.1-2008 农业拖拉机后置动力输出轴 1、2和 3型 第1部分:通用要求、安全要求、防护罩尺寸和空隙范围
- GB/T14743-1993 港口轮胎起重机技术条件
- GB17269-2003 铝镁粉加工粉尘防爆安全规程
- GB/T5009.14-2003 食品中锌的测定
- GB/T5009.70-2003 食品容器内壁聚酰胺环氧树脂涂料卫生标准的分析方法
- GB/T21956.4-2009 农林窄轮距轮式拖拉机防护装置强度试验方法和验收条件 第4部分:后置式动态试验方法
- 行业新闻
- 价格走势与市场热度:Solaxy 近期跌涨波动为何?
- Bonk 社区最新动态:NFT 项目、跨链 DeFi 与生态合作
- 顶级上币财富效应,重塑交易新範式|SuperCEX Ourbit 2025 成就概览
- 在美国财政部“宣布之前”购买瑞波币(XRP):专家解析原因
- BONK 突破关键阻力后或迎来 30%–40% 中线行情,这些技术指标需关注
- BONK技术图表分析:楔形突破、头肩顶预警
- Solaxy 预售与燃烧机制分析:已筹超 5,800 万美元,40% 代币已销毁
- 保罗·阿特金斯:美国证券交易委员会需在加密货币创新与监管执法间取得平衡
- OKX支持BONK交易吗?平台热点与操作指南
- 分析师称:低于0.20美元的狗狗币“等于白送”——预测潜在涨幅达2000%
- 2025年波卡(Polkadot)和卡尔达诺(Cardano)悄然崛起(包括一位意外新秀)
- Bonk 币是什么意思?为什么社区热度飙升
- SEC暂停灰度$GDLC加密货币ETF审批进行审查
- Bonk 社交媒体热议:从过滤 USLESS 币到社区狂欢
- 7月第二周值得关注的3种美国制造币
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
