- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 14797.3-1993 浓缩天然胶乳 硫化胶乳 溶胀度的测定
标准号:
GB/T 14797.3-1993
标准名称:
浓缩天然胶乳 硫化胶乳 溶胀度的测定
标准类别:
国家标准(GB)
英文名称:
Determination of swelling degree of concentrated natural rubber latex and vulcanized latex标准状态:
已作废-
发布日期:
1993-01-02 -
实施日期:
1994-08-01 -
作废日期:
2008-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
65.90 KB
替代情况:
被GB/T 14797.3-2008代替采标情况:
ISO 1652-1982,REF

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了硫化胶乳溶胀度的测定方法。本标准适用于巴西橡胶树的通用型硫化胶乳,不适用于用干胶制造的硫化胶乳。 GB/T 14797.3-1993 浓缩天然胶乳 硫化胶乳 溶胀度的测定 GB/T14797.3-1993

部分标准内容:

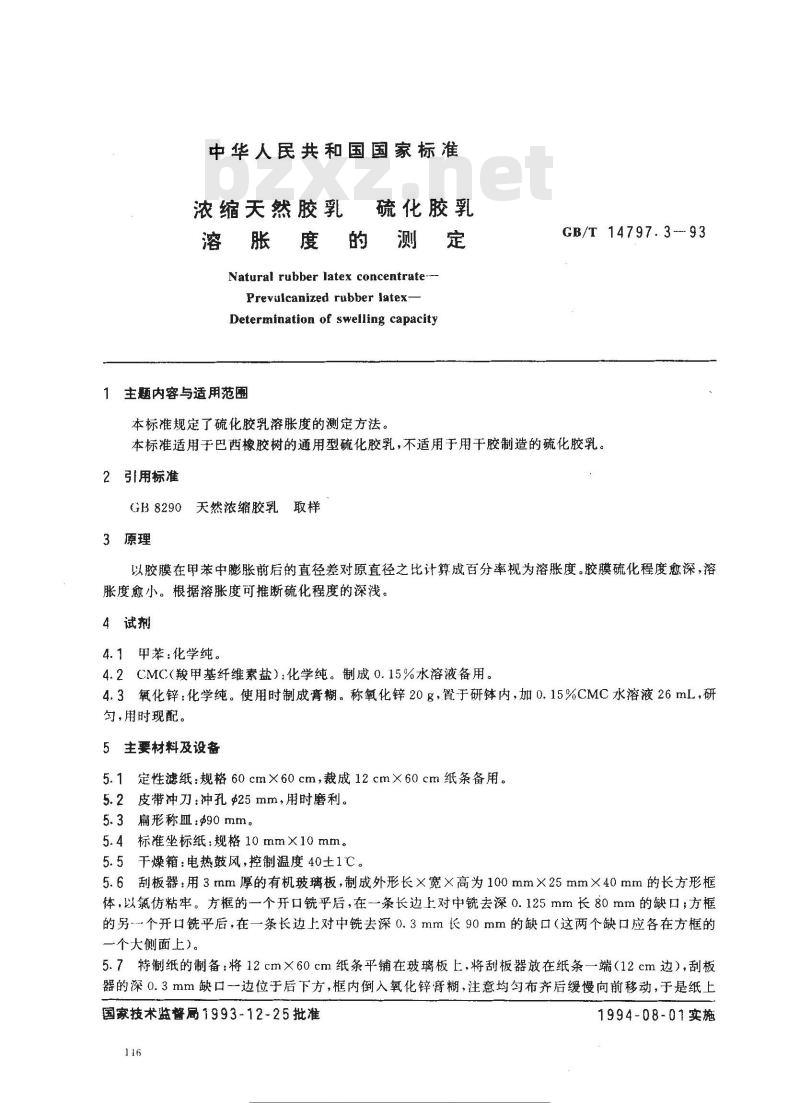

中华人民共和国国家标准
浓缩天然胶乳
硫化胶乳
溶胀度的测定
Natural rubber latex concentrate-Prevulcanized rubber latex-
Determination of swelling capacity1主题内容与适用范围
本标准规定了硫化胶乳溶胀度的测定方法。GB/T 14797.3--93
本标准适用于巴西橡胶树的通用型硫化胶乳,不适用于用干胶制造的硫化胶乳。2引用标准
GB8290天然浓缩胶乳取样
3原理下载标准就来标准下载网
以胶膜在甲苯中膨胀前后的直径差对原直径之比计算成百分率视为溶胀度。胶膜硫化程度愈深,溶胀度愈小。根据溶胀度可推断硫化程度的深浅。4试剂
4.1甲苯:化学纯。
4.2CMC(羧甲基纤维素盐):化学纯。制成0.15%水溶液备用。4.3氧化锌:化学纯。使用时制成膏糊。称氧化锌20g,置于研钵内,加0.15%CMC水溶液26mL,研匀,用时现配。
5主要材料及设备
5.1定性滤纸:规格60cm×60cm,裁成12cm×60cm纸条备用。5.2皮带冲刀:冲孔$25mm,用时磨利。5.3扁形称血:$90 mm。
5.4标准坐标纸:规格10mm×10mm。5.5干燥箱:电热鼓风,控制温度40土1℃。5.6刮板器:用3mm厚的有机玻璃板,制成外形长×宽×高为100mm×25mm×40mm的长方形框体,以氟仿粘牢。方框的一个开口铣平后,在一条长边上对中铣去深0.125mm长80mm的缺口;方框的另个开口铣平后,在一条长边上对中铣去深0.3mm长90mm的缺口(这两个缺口应各在方框的一个大侧面上)。
5.7特制纸的制备:将12cm×60cm纸条平铺在玻璃板上,将刮板器放在纸条一端(12cm边),刮板器的深0.3mm缺口一边位于后下方,框内倒入氧化锌膏糊,注意均匀布齐后缓慢向前移动,于是纸上国家技术监督局1993-12-25批准116
标注行业米免费卖
1994-08-01实施

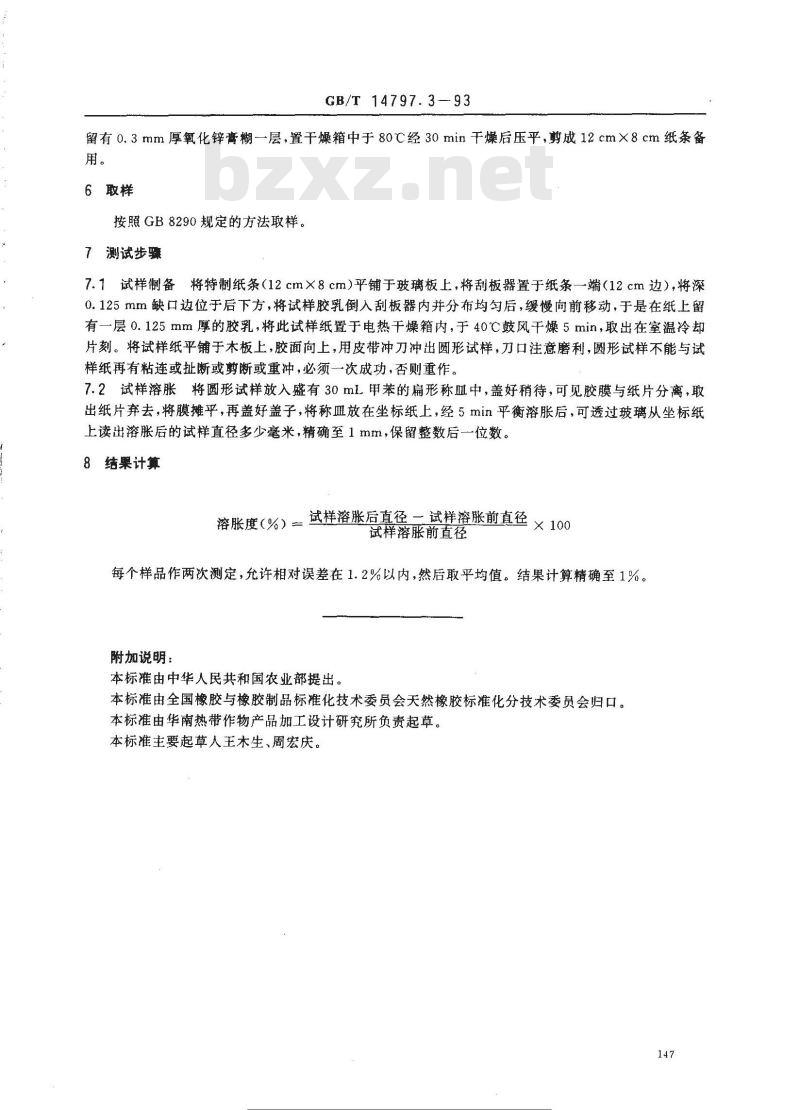

GB/T 14797.3—93
留有0.3mm厚氧化锌膏糊一层,置干燥箱中于80℃经30min干燥后压平,剪成12cm×8cm纸条备用。
6取样
按照GB8290规定的方法取样。
7测试步骤
7.1试样制备将特制纸条(12 cm×8cm)平铺于玻璃板上,将刮板器置于纸条一端(12 cm边),将深0.125mm缺口边位于后下方,将试样胶乳倒入刮板器内并分布均匀后,缓慢向前移动,于是在纸上留有一层0.125mm厚的胶乳,将此试样纸置于电热干燥箱内,于40℃鼓风干燥5min,取出在室温冷却片刻。将试样纸平铺于木板上,胶面向上,用皮带冲刀冲出圆形试样,刀口注意磨利,圆形试样不能与试样纸再有粘连或扯断或剪断或重冲,必须一次成功,否则重作。7.2试样溶胀将圆形试样放入盛有30mL甲苯的扁形称皿中,盖好稍待,可见胶膜与纸片分离,取出纸片弃去,将膜摊平,再盖好盖子,将称Ⅲ放在坐标纸上,经5min平衡溶胀后,可透过玻璃从坐标纸上读出溶胀后的试样直径多少毫米,精确至1mm,保留整数后一位数。8 结果计算
溶胀度(%)= 试样溶胀后真严敲样瓷胀前直径 ×100试样溶胀前直径
每个样品作两次测定,允许相对误差在1.2%以内,然后取平均值。结果计算精确至1%。附加说明:
本标准由中华人民共和国农业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会天然橡胶标准化分技术委员会归口。本标准由华南热带作物产品加工设计研究所负责起草。本标准主要起草人主木生、周宏庆。147
下润造罗区
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
浓缩天然胶乳
硫化胶乳
溶胀度的测定
Natural rubber latex concentrate-Prevulcanized rubber latex-
Determination of swelling capacity1主题内容与适用范围
本标准规定了硫化胶乳溶胀度的测定方法。GB/T 14797.3--93
本标准适用于巴西橡胶树的通用型硫化胶乳,不适用于用干胶制造的硫化胶乳。2引用标准
GB8290天然浓缩胶乳取样
3原理下载标准就来标准下载网
以胶膜在甲苯中膨胀前后的直径差对原直径之比计算成百分率视为溶胀度。胶膜硫化程度愈深,溶胀度愈小。根据溶胀度可推断硫化程度的深浅。4试剂
4.1甲苯:化学纯。
4.2CMC(羧甲基纤维素盐):化学纯。制成0.15%水溶液备用。4.3氧化锌:化学纯。使用时制成膏糊。称氧化锌20g,置于研钵内,加0.15%CMC水溶液26mL,研匀,用时现配。
5主要材料及设备
5.1定性滤纸:规格60cm×60cm,裁成12cm×60cm纸条备用。5.2皮带冲刀:冲孔$25mm,用时磨利。5.3扁形称血:$90 mm。
5.4标准坐标纸:规格10mm×10mm。5.5干燥箱:电热鼓风,控制温度40土1℃。5.6刮板器:用3mm厚的有机玻璃板,制成外形长×宽×高为100mm×25mm×40mm的长方形框体,以氟仿粘牢。方框的一个开口铣平后,在一条长边上对中铣去深0.125mm长80mm的缺口;方框的另个开口铣平后,在一条长边上对中铣去深0.3mm长90mm的缺口(这两个缺口应各在方框的一个大侧面上)。
5.7特制纸的制备:将12cm×60cm纸条平铺在玻璃板上,将刮板器放在纸条一端(12cm边),刮板器的深0.3mm缺口一边位于后下方,框内倒入氧化锌膏糊,注意均匀布齐后缓慢向前移动,于是纸上国家技术监督局1993-12-25批准116
标注行业米免费卖
1994-08-01实施
GB/T 14797.3—93
留有0.3mm厚氧化锌膏糊一层,置干燥箱中于80℃经30min干燥后压平,剪成12cm×8cm纸条备用。
6取样
按照GB8290规定的方法取样。
7测试步骤
7.1试样制备将特制纸条(12 cm×8cm)平铺于玻璃板上,将刮板器置于纸条一端(12 cm边),将深0.125mm缺口边位于后下方,将试样胶乳倒入刮板器内并分布均匀后,缓慢向前移动,于是在纸上留有一层0.125mm厚的胶乳,将此试样纸置于电热干燥箱内,于40℃鼓风干燥5min,取出在室温冷却片刻。将试样纸平铺于木板上,胶面向上,用皮带冲刀冲出圆形试样,刀口注意磨利,圆形试样不能与试样纸再有粘连或扯断或剪断或重冲,必须一次成功,否则重作。7.2试样溶胀将圆形试样放入盛有30mL甲苯的扁形称皿中,盖好稍待,可见胶膜与纸片分离,取出纸片弃去,将膜摊平,再盖好盖子,将称Ⅲ放在坐标纸上,经5min平衡溶胀后,可透过玻璃从坐标纸上读出溶胀后的试样直径多少毫米,精确至1mm,保留整数后一位数。8 结果计算
溶胀度(%)= 试样溶胀后真严敲样瓷胀前直径 ×100试样溶胀前直径
每个样品作两次测定,允许相对误差在1.2%以内,然后取平均值。结果计算精确至1%。附加说明:
本标准由中华人民共和国农业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会天然橡胶标准化分技术委员会归口。本标准由华南热带作物产品加工设计研究所负责起草。本标准主要起草人主木生、周宏庆。147
下润造罗区
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:


- 其它标准
- 热门标准
- 国家标准(GB)
- GB/T2828.1-2012 计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
- GB/T228.1-2021 金属材料 拉伸试验 第1部分:室温试验方法
- GB/T3836.1-2021 爆炸性环境 第1部分:设备 通用要求
- GB/T13929-2024 水环真空泵和水环压缩机 试验方法
- GB4623-1994 环形预应力混凝土电杆
- GBZ1-2002 工业企业设计卫生标准
- GB/T7251.1-2023 低压成套开关设备和控制设备 第1部分:总则
- GB5226.1-2019 机械电气安全 机械电气设备 第1部分:通用技术条件
- GB50736-2012 民用建筑供暖通风与空气调节设计规范
- GB/T17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验
- GB9053-2013 稳定轻烃
- GB/T3098.1-2010 紧固件机械性能 螺栓、螺钉和螺柱
- GB50501-2007 水利工程工程量清单计价规范
- GB6220-2009 呼吸防护 长管呼吸器
- GB/T12459-2017 钢制对焊管件类型与参数
- 行业新闻
- 专家表示,现在出售XRP就像在iPhone问世前卖掉苹果股票
- 突发新闻:《GENIUS法案》在众议院通过,蒂姆·斯科特称赞稳定币法案具有里程碑意义
- 4项OpenFundNet代币特性,超越Kaspa交易能力的优势
- Tom Lee领军BitMine购入16万枚以太币BMNR一个月涨幅逾六倍
- 加拿大比特币生态系统计划在2027年前持有1%的BTC供应量
- AI 代理正改写用户数位体验连消费软体CEO 都焦虑、自主训练将成常态
- 你还没注意到的“山寨币季”信号
- 专家解释为何XRP价格甚至无法维持在3美元以上
- Bitget 2025 年6 月保障基金达7.16 亿美元
- "没人需要比特币,"彼得·希夫淡化BTC价格上涨
- Pompliano 美元贬值后将强势反弹现在就是最佳进场投资时机
- 4.975亿XRP大额转移震动市场,价格飙升至3美元
- 加密牛市:XRP将创造比比特币更多的百万富翁
- ChimpX AI
- 告别加密货币投机焦虑!解密:通过ETHRANSACTION云挖矿获得每日9美元至19,494美元的稳定收入
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
