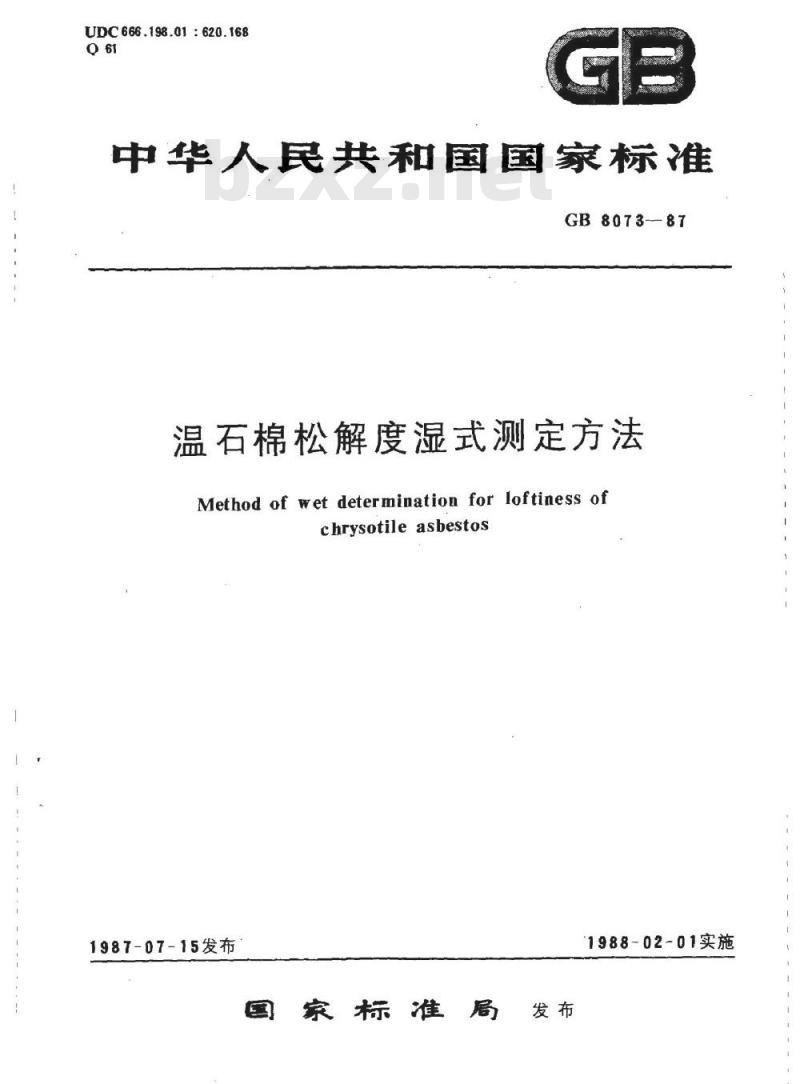

【国家标准(GB)】 温石棉松解度湿式测定方法

UDC666.198.01:620.168
中华人民共和国国家标准
GB8073-87
温石棉松解度湿式测定方法
Method of wet determination for loftiness ofchrysotile asbestos
1987-07-15发布
国家标准局发布
1988-02-01实施

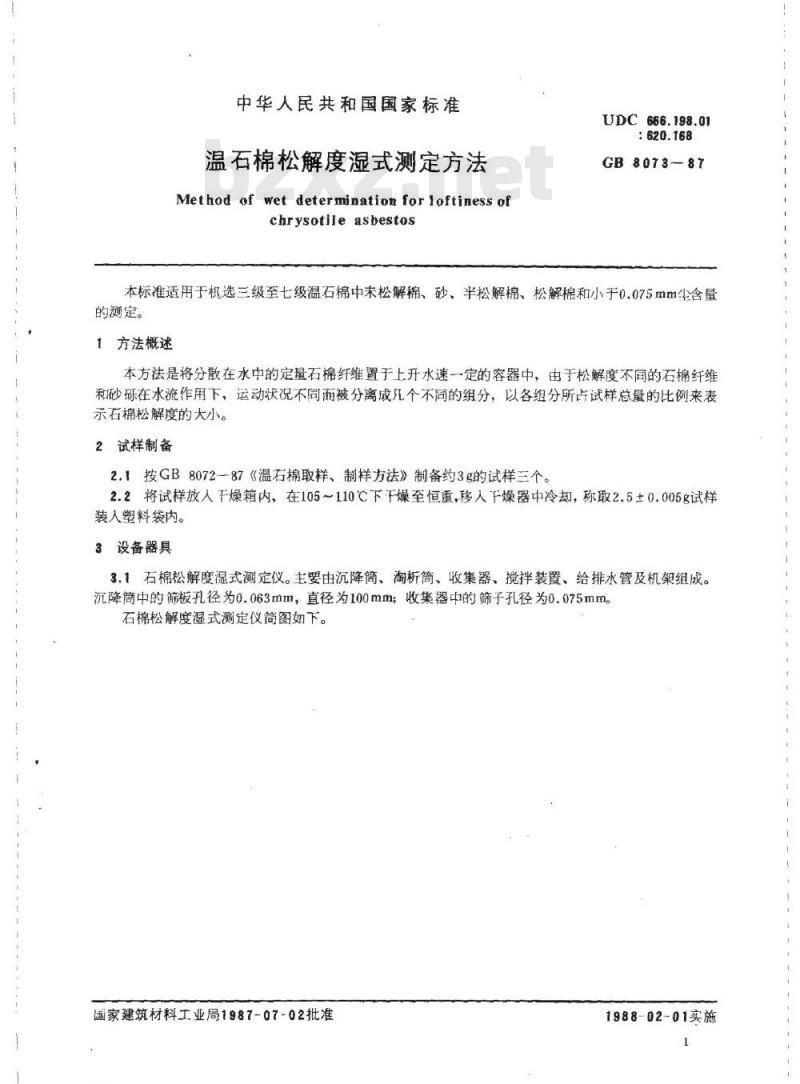

中华人民共和国国家标准
温石棉松解度湿式测定方法
Methodofwetdeterminationfor loftinessofchrysotileasbestos
UDC666.198.01
GB807387
本标准适用于机选三级至七级温石棉中未松解棉、砂、半松解棉、松解棉和小于0.075mm尘含量的测定。
1方法概述
本方法是将分散在水中的定量石棉纤维置于上升水速一定的容器中，由于松解度不间的石棉纤维和砂砾在水流作用下，运动状况不同而被分离成几个不同的组分，以各组分所占试样总量的比例来表示石棉松解度的大小。
2试样制备
2.1按GB8072—87《温石棉取样、制样方法》制备约3g的试样三个。2.2将试样放人干燥箱内，在105～110℃下干燥至恒重，移人F燥器中冷却，称取2.5±0.005g试样装人塑料袋内。
3设备器具
3.1石棉松解度湿式测定仪。主要由沉降筒、淘析筒、收集器、搅拌装置、给排水管及机架组成。沉降筒中的筛板孔径为0.063mm，直径为100mm；收集器中的筛子孔径为0.075mm。石棉松解度湿式测定仪简图如下。国家建筑材料工业局1987-07-02批准1988-02-01实施
GB8073-87

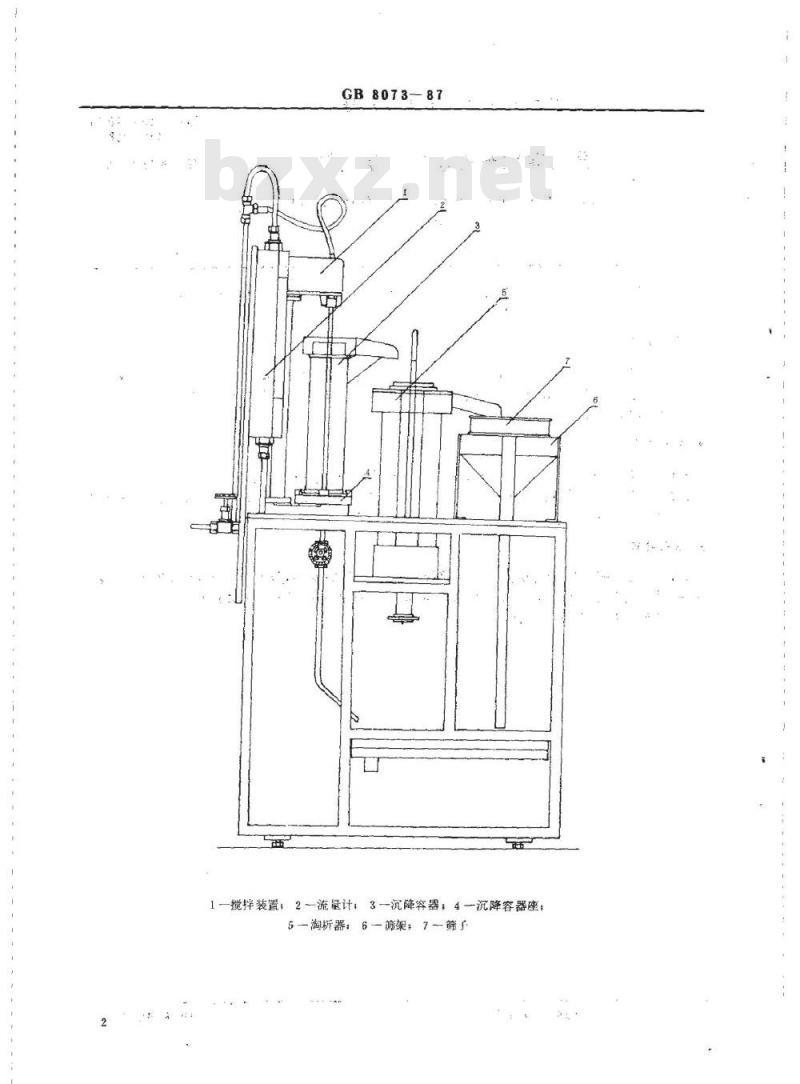

1一搅拌装置；2流量计：3-沉降容器：4—沉降容器座5—淘析器：6一筛架：7—筛于

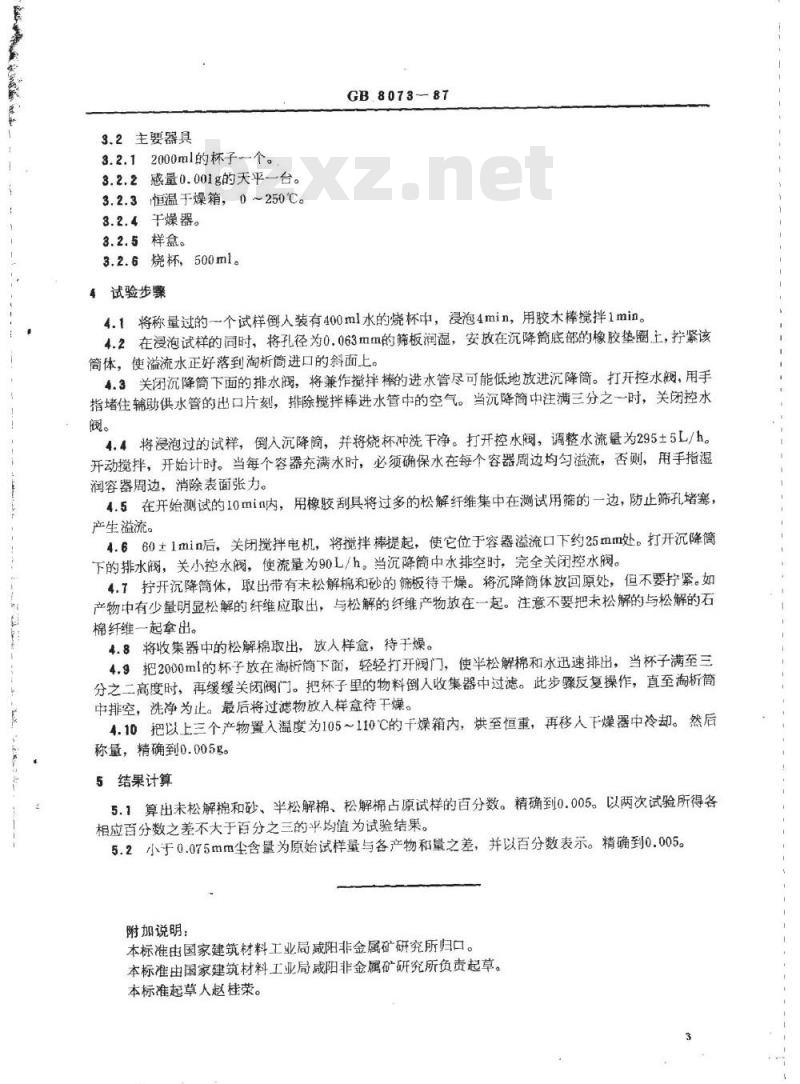

3.2主要器具
3.2.12000ml的杯子一个。
3.2.2感量0.001g的天平一台。
3.2.3恒温于燥箱，0~250℃。
3.2.4干燥器。
3.2.5样盒。
3.2.6烧杯，500ml。
4试验步骤
GB8073—87
4.1将称量过的一个试样倒人装有400ml水的烧杯中，浸泡4min，用胶木棒搅拌1min。4.2在浸泡试样的同时，将孔径为0.063mm的筛板润湿，安放在沉降筒底部的橡胶垫圈上，拧紧该筒体，使溢流水正好落到淘析筒进口的斜面上。4.3关闭沉降筒下面的排水阀，将兼作搅拌棒的进水管尽可能低地放进沉降筒。打开控水阀，用手指堵住辅助供水管的出口片刻，排除搅拌棒进水管中的空气。当沉降简中注满三分之一时，关闭控水阀。
4.4将浸泡过的试样，倒入沉降简，并将烧杯冲洗干净。打开控水阀，调整水流量为295±5L/h。开动搅拌，开始计时。当每个容器充满水时，必须确保水在每个容器周边均勾溢流，否则，用手指湿润容器周边，消除表面张力。
4.5在开始测试的10min内，用橡胶刮具将过多的松解纤维集中在测试用筛的一边，防止筛孔堵塞，产生溢流。
4.660土1min后，关闭搅拌电机，将搅拌捧提起，使它位于容器溢流口下约25mm处。打开沉降筒下的排水阀，关小控水阀，使流量为90L/h。当沉降筒中水排空时，完全关闭控水阀。4.7拧开沉降筒体，取出带有未松解棉和砂的筛板待于燥。将沉降筒体放回原处，但不要紧。如产物中有少量明显松解的纤维应取出，与松解的纤维产物放在一起。注意不要把未松解的与松解的石棉纤维一起拿出。
4.8将收集器中的松解棉取出，放人样盒，待燥。4.9把2000ml的杯子放在淘析筒下面，轻轻打开阀门，使半松解棉和水迅速排出，当杯子满至三分之二高度时，再缓缓关闭阀门。把杯子里的物料倒人收集器中过滤。此步骤反复操作，直至淘析筒中排空，洗净为止。最后将过滤物放人样盒待干燥。4.10把以上三个产物置入温度为105~110℃的干燥箱内，烘至恒重，再移人下燥器中冷却。然后称量，精确到0.005g。
5结果计算
5.1算出未松解棉和砂、半松解棉、松解棉占原试样的百分数。精确到0.005。以两次试验所得各相应百分数之差不大于百分之三的平均值为试验结果。5.2小于0.075mm尘含量为原始试样量与各产物和量之差，并以百分数表示。精确到0.005。附加说明：
本标准由国家建筑材料工业局咸阳非金属矿研究所归口。本标准由国家建筑材料工业局咸阳非金属矿研究所负责起草。本标准起草人赵桂荣。

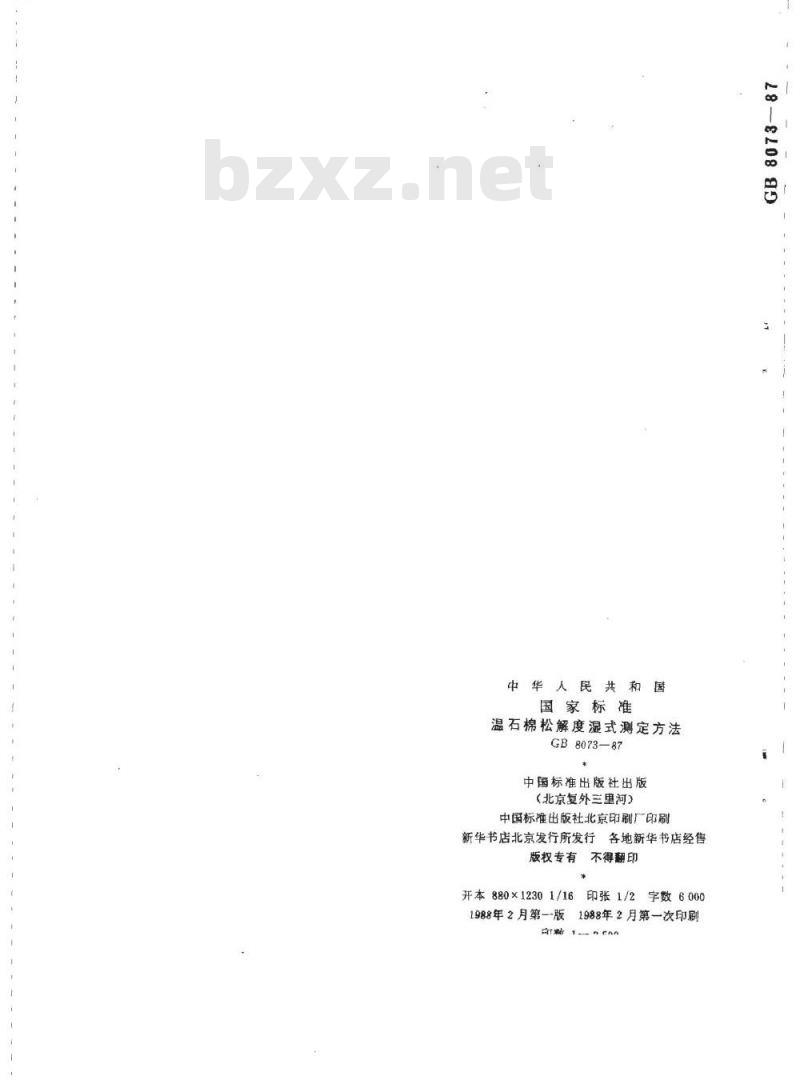

中华人民共和
国家标准
温石棉松解度湿式测定方法
GB8073—87bZxz.net
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数60001988年2月第一版1988年2月第一次印刷1.-ncan
288080
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
