【国家标准(GB)】 漆包圆绕组线 第19部分:200级自粘性聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线

ICS 29. 060. 01

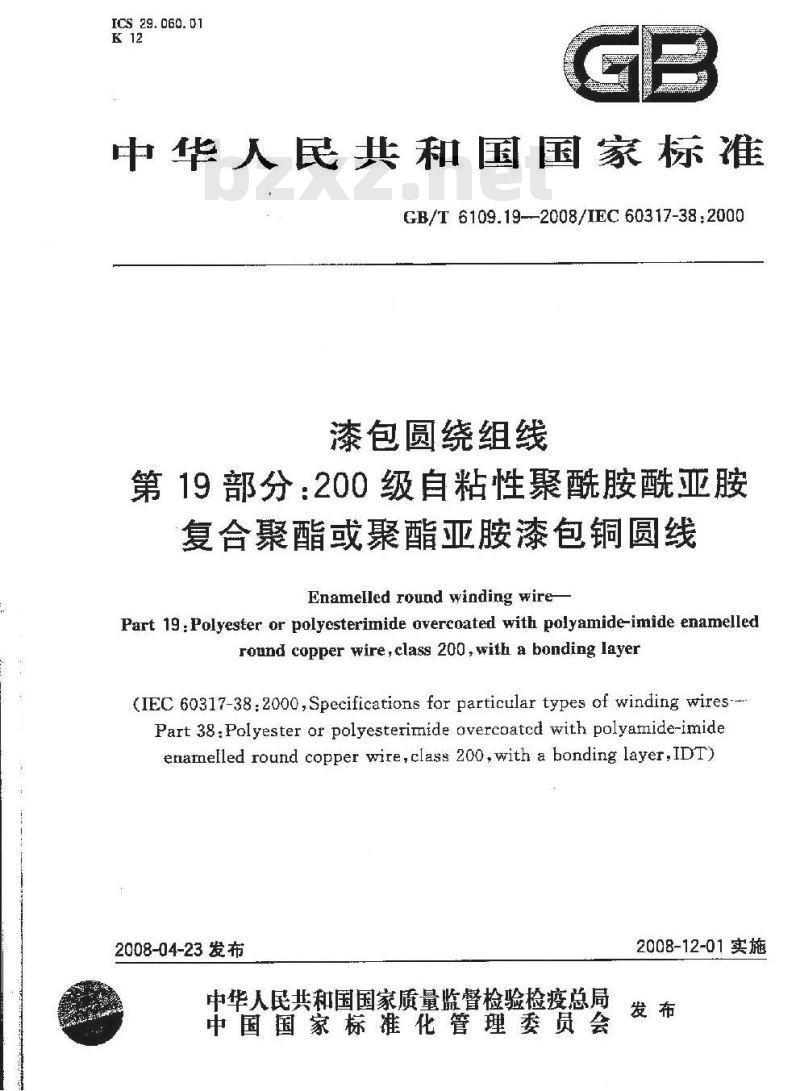

中华人民共和国国家标准
GB/T 6109.19--2008/IEC 60317-38 :2000漆包圆绕组线
第19部分：200级自粘性聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线Enamelled round winding wirePart 19 : Polyester or polyesterimide overcoated with polyamide-imide enamelledround copper wire,class 200, with a bonding layer(IEC 60317-38:2000,Specifications for particular types of winding wires--Part 38:Polyester or polyesterimide avercaatcd with polyamide-imideenarnelled round copper wire,class 200,with a bonding layer,IDT)2008-04-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

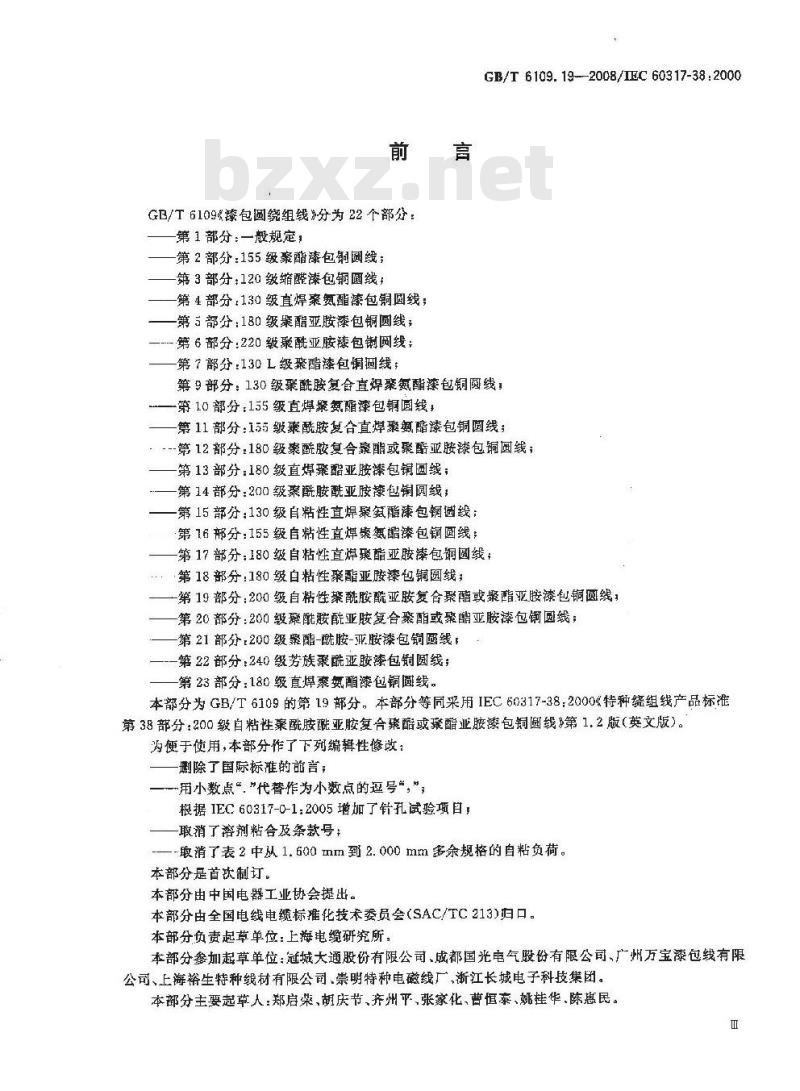

GB/T6109《漆包圆绕组线》分为22个部分：第1部分：一般规定;
第2部分：155级聚酯漆包铜圆线；第3部分：120级缩醛漆包铜圆线，第4部分130级直焊案氨酯漆包铜圆线：第5部分：180级聚酯亚胺漆包铜圆线；第6部分：220皱聚酰亚胺漆包网线；第7部分：130L级聚酯漆包铜捆线；GB/T 6109.192008/IEC 60317-38:2000第9部分：130级聚胺复合直焊聚氨酯漆包铜圆线：第10部分：155级直焊聚氨酯漆包铜圆线，第11部分：155级聚酰胺复合直焊聚氨酯漆包铜圆线：--第12部分：180级聚酰胶复合聚酯或聚酯亚胺漆包镉厨线；第13部分：180级直焊聚酯亚胺漆包铜圆线；第14部分：200级聚酰胺酰亚胺漆包铜圆线，第15部分：130级自粘性直焊聚筑酯康包铜逾线；第16帮分：155级自粘性直焊案氨酯漆包铜圆线；-第17部分：180级自粘性直焊聚酯亚胺漆包铜圆线第18部分：180级白粘性聚酯亚胺漆包铜圆线；-第19部分：200级自粘性策酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线；第20部分：200级桑酰胺酰亚胺复合聚酯或聚亚胺漆包铜圆线；第21部分，200级聚酯-酰胺-亚胺漆包铜圆线！第22部分：240级芳族聚亚胺漆包铜圆线；第23部分：180级直焊素氨漆包铜圆线。本部分为GB/T6109的第19部分，本部分等同采用IEC60317-38：2000≤特种绕组线产品标准第38部分：200级自粘性酰胺酰亚胶复合聚酯或聚醋亚胺漆包铜圆线》第1.2版（英文版）。为便于使用，本部分作了下列编辑性修改：測除了国际标准的前言
-用小数点“\代替作为小数点的逗号”，”；根据IEC60317-0-1：2005加了针孔试验项目，取消了溶剂粘合及条款号：
-取消了表2中从1.600mm到2.000mm多余规格的自粘负荷。本部分是首次制订。
本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所：本部分参加起草单位：冠城大通股份有限公司、成都国光电气股份有限公司、广州万宝漆包线有限公司、上海裕生特种线材有限公司、崇明特种电磁线厂，浙江长城电子科技集团。本部分主要起草人：郑启荣、胡庆节、齐州平，张家化、曹恒泰、娜挂华.陈惠民。范围
GB/T6109.19—2008/IEC60317-38:2000漆包圆绕组线
第19部分：200级自粘性聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线GB/T6109的本部分规定
定了三漆层的200级漆包铜圆线的要求。底漆层以聚酯或聚酯亚胺树脂为基，如果能保留原树脂的化学性并且满足该漆包线规定的所有要求，购该树脂可以改性。中问层以而层是以热塑性或热固性树脂为基的自粘层。聚酰胺酰亚胺树脂为
注：改性树脂是
200级表示热
对应于温度
内的很多因素
本部分规定
-1B级：0
—2B级.0
导体标称工
中学变化的或者含有
它要求最小温度指数为20
中或多种添加剂以提高其某种性能或使用特性的树脂。为220
热冲击温度至少
效的摄氏温度并不就是推者的漆包线使用温度体标称直径范围为
mm及以上
mm及以上此内容来自标准下载网
GB/T610
2规范性引用文件
下列文件中
件，其随后所有的
及以下
及以下。
1第4章的规定
因为这取决于包括所用设备类型在通过GBT6109的本部分的引用而成为本部分的条款。凡是注日期的引用文
本部分，然而，鼓励根据本部分达成单（不包括勘误的内容）或修订版均不适用于协议的各方研究是否使用这些
文件的最新版
部分。
GB/T 6109.1
包圆组线
3定义、试验方法总则和外观
3.1定义、试验方法总则
定义、试验方法总则见GB/T61091期的引用文件其最新版本适用于本凡是不注口
第1部分：一般规定（IEC60317-0-1：2005，IDT）2008中第3章
如果GB/T6109.1—2008与本部分有矛盾，以本部分为准3.2外观
见 GB/T 6109.1—2008中 3. 3。4尺寸
见GB/T6109.1—2008中第4章。
5电阻
见GB/T6109.1—2008中第5章

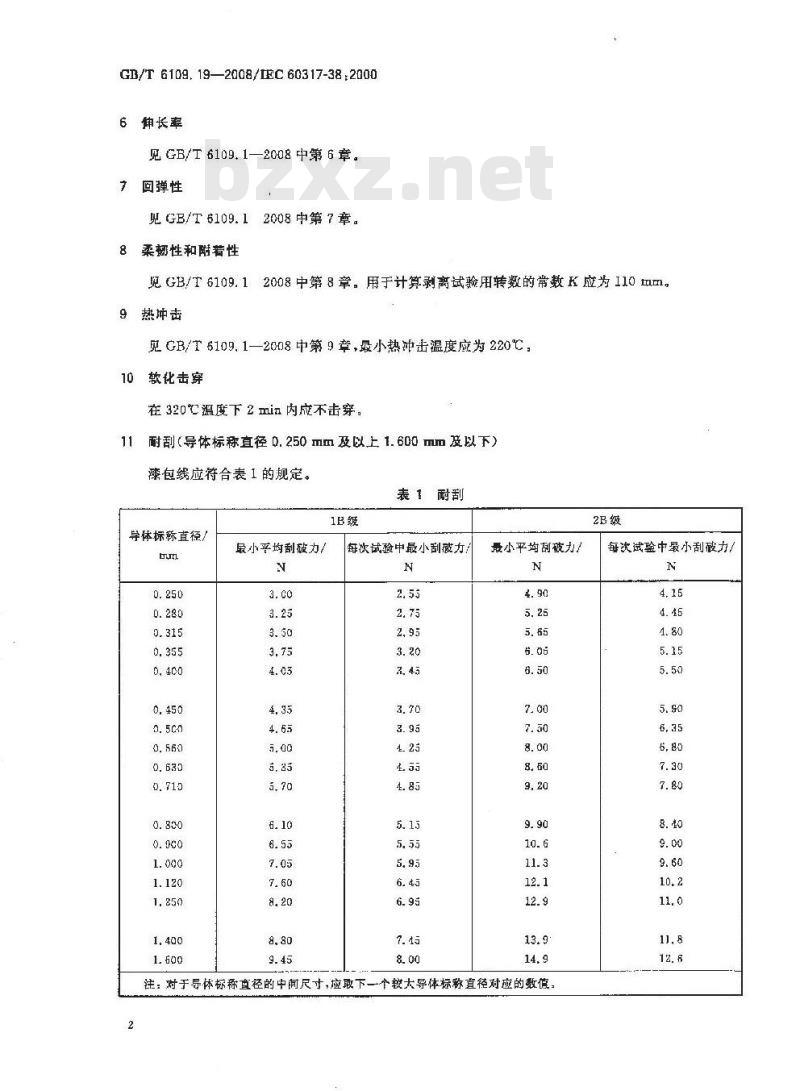

GB/T6109,19—2008/TEC 60317-38:20006绅长率
见 GB/T 6109, 1—2008 中第 6 章。7回弹性
见GB/T6109.12008中第7章。
8柔韧性和附若性
见 GB/T 6109. 1 2008 中第 8 章。用于计算剥离试验用转数的常数 H 应为 110 mm。9热坤击
见GB/T6109.1—2008中第9章，最小热冲击温度应为220℃，10软化击穿
在 320℃温度下 2 min 内应不击穿,11耐刮（导体标称直径0.250mm及以上1.600mm及以下）漆包线应符合表1 的规定。
表1耐刮
导体标称直径/
最小平均刮碰力/
每次试验中最小刮被力！
最小平均刮破力/
注：对于导体标称直径的中间尺寸,应取下一个教大导体标称直径对应的数慎2
每次试验中最小刮破力/

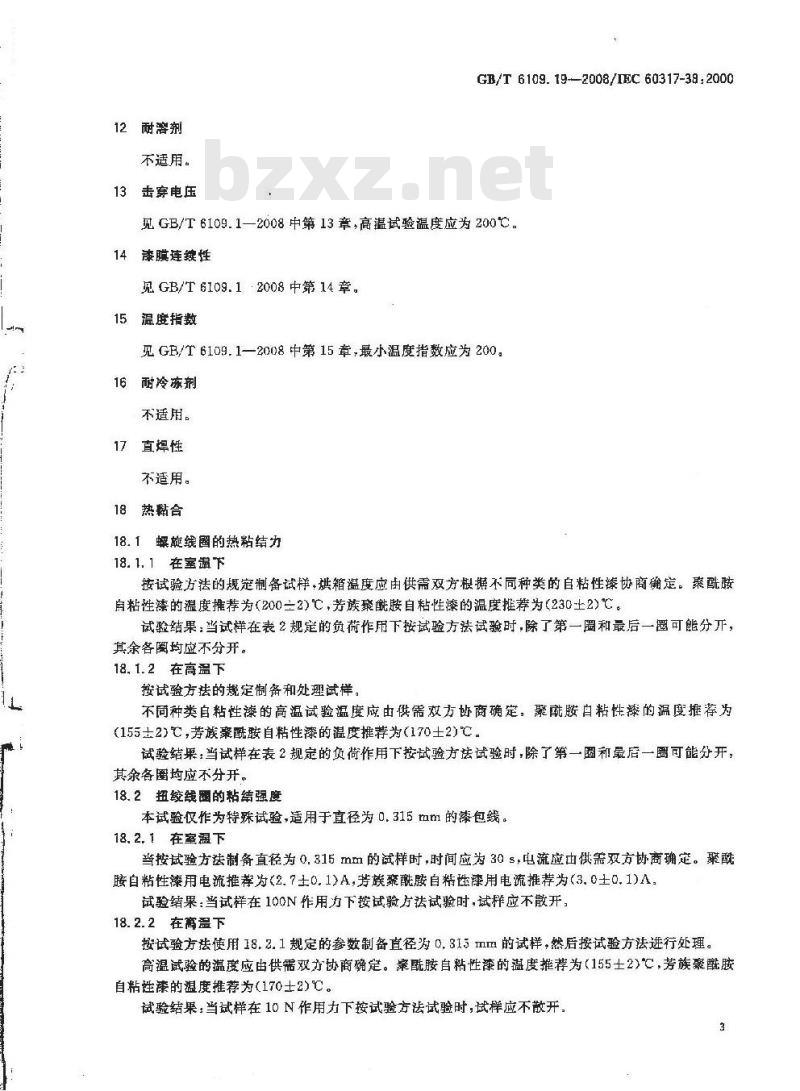

12耐溶剂
不适用。
13击穿电压
GB/T 6109.19-2008/IEC 60317-38:2000见GB/T6109.1—2008中第13章，高温试验温度应为200℃。14漆膜连续性
见 GB/T 6109.1 2008 中第 14 章。15温度指数
见 GB/T 6109.1—2008 中第 15章,最小温度指数应为 200。16耐冷冻剂
不适用。
17直焊性
不适用。
18热黏合
18.1螺旋线圈的热粘结力
18.1. 1在室遍下
按试验方法的舰定制备试样，烘箱温度应由供需双方根据不同种类的自粘性漆协商确定。聚酰胺自粘性漆的温度推荐为（200主2)℃，芳族聚酰胺自粘性漆的温度推荐为(230±2)℃。试验结果：当试样在表2规定的负荷作用下按试验方法试验时，除了第一圈和最后一圈可能分开，其余各圈均虚不分开。
18. 1. 2 在高温下
按试验方法的规定制备和处理试样。不同种类自粘性漆的高温试验温度应由供需效方协商确定，聚酰胺自粘性漆的温度推荐为(155士2)它，芳族案酰胺自粘性漆的温度推荐为170士2)℃。试验结果，当试样在表2规定的负荷作用下按试验方法试验时，除了第一圈和最后一国可能分开，其余各圈均应不分开。
18.2扭绞线圈的粘结强度
本试验仅作为特殊试验,适用于直径为 0.315 mm 的漆包线。18. 2. 1 在室温下
当按试验方法制备直径为0.815mm的试样时，时间应为30s，电流应由供需双方协商确定。聚酰胺自粘性漆用电流推荐为<2.7士0.1>A，芳族案酰胺自粘性漆用电流推荐为(3.0土0.1)A。试验结果：当试样在100N作用力下按试验方法试验时，试样应不散开，18. 2. 2 在高温下
按试验方法使用 18,2. 1规定的参数制备直径为 0,315 mm 的试样，然后按试验方法进行处理。高温试验的温度应由供需双力协商确定。案酰胺自粘性漆的温度推荐为（155士2）C，芳族骤酰胺自粘性漆的温度推荐为(170士2)℃。试验结果：当试样在10 N作用力下按试验方法试验时,试样应不散开3
GB/T 6109. 19—2008/IEC 60317-38 :2000导体标称直径/
及以下
表2负荷
望温负荷/
对于导体标称直径 0.,00 mm 及以下的漆包线,试验方法和要求应由供需双方协商决定,19介质损耗系数
不适用。
20耐变压器油
不适用。
21失重
不适用。
23针孔试验
正在考中。
30包装
见 GB/T 6109, 1--2008 中第 30 章。4
高温负荷/
