- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 机械行业标准(JB) >>
- JB/T 10806-2007 偶氮金属络合物类电荷控制剂 技术条件

【机械行业标准(JB)】 偶氮金属络合物类电荷控制剂 技术条件
本网站 发布时间:
2024-06-26 21:44:54
- JB/T10806-2007
- 现行
标准号:
JB/T 10806-2007
标准名称:
偶氮金属络合物类电荷控制剂 技术条件
标准类别:
机械行业标准(JB)
标准状态:
现行-
发布日期:
2007-10-08 -
实施日期:
2008-03-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
383.55 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了偶氮金属络合物类电荷控制剂的技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于显影剂用偶氮金属络合物类电荷控制剂。 JB/T 10806-2007 偶氮金属络合物类电荷控制剂 技术条件 JB/T10806-2007

部分标准内容:

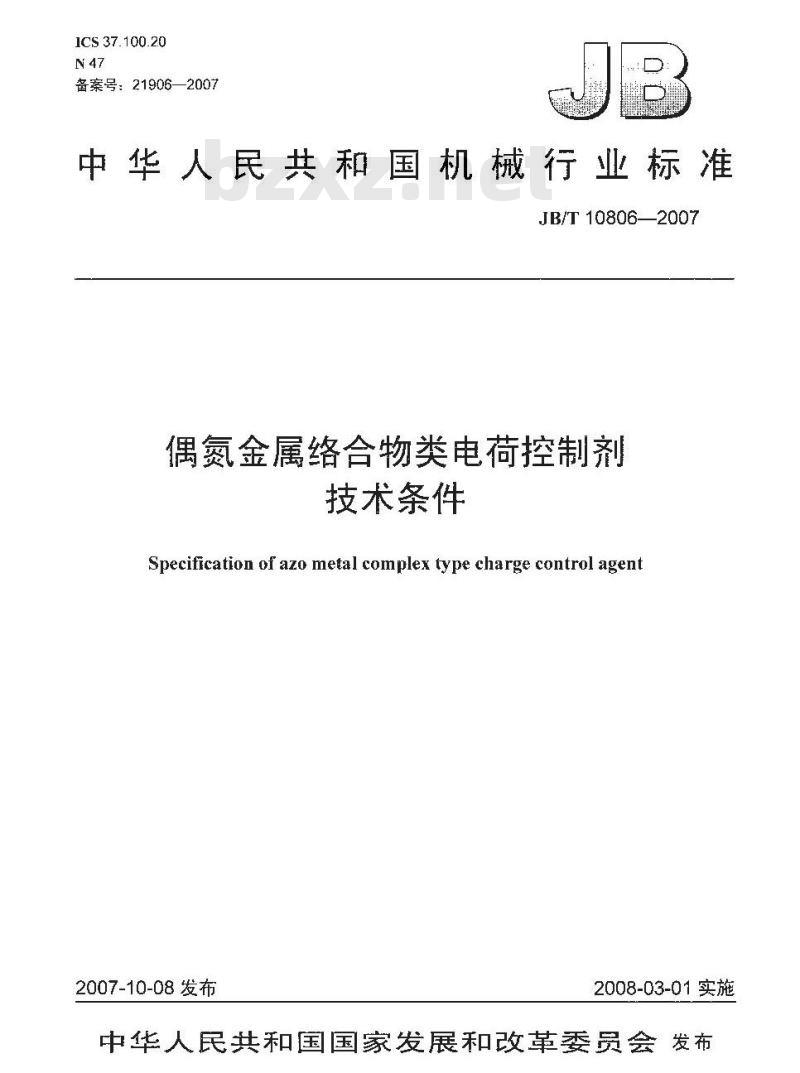

1CS 37.100.20
备案号:21906—2007
中华人民共和国机械行业标准
JB/T 10806—2007
偶氮金属络合物类电荷控制剂
技术条件
Specification of azo metal complex type charge control agent2007-10-08发布
2008-03-01实施

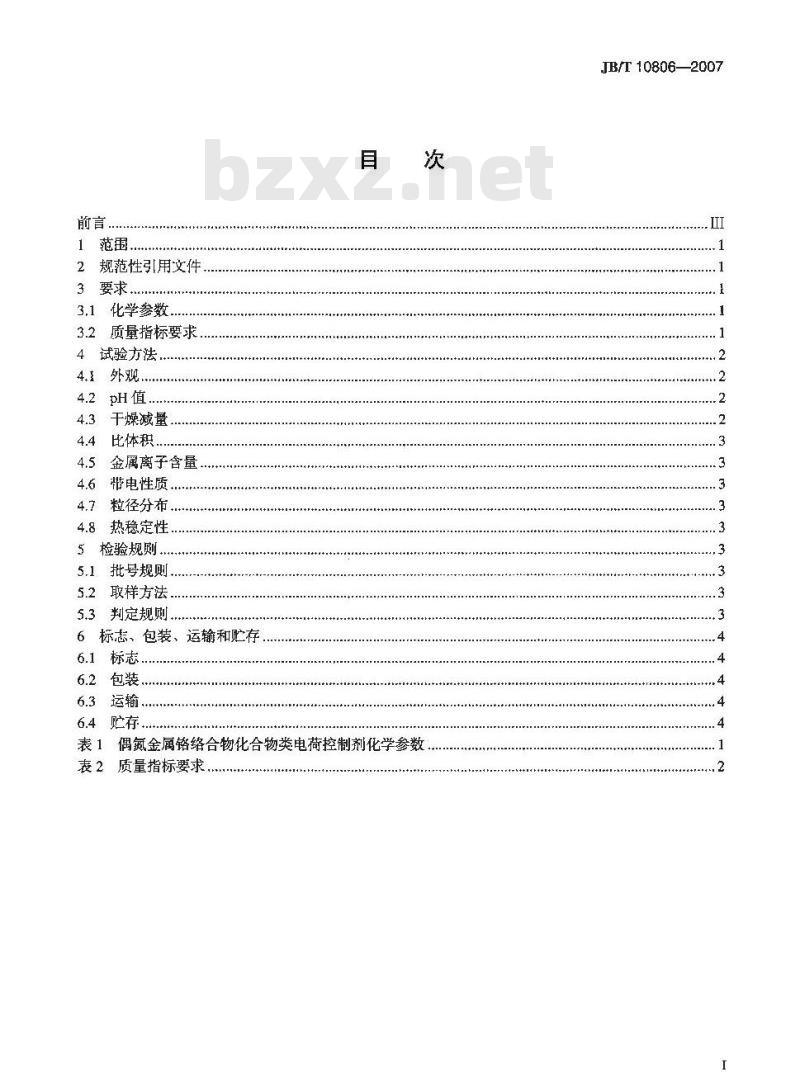

中华人民共和国国家发展和改革委员会发布前言.
1范围.
规范性引用文件
3要求,
3.1化学参数
3.2质量指标要求
4试验方法
4.1外观..
干燥减量
比体积.
金属离子含量
潜电性质
粒径分布..
4.8热稳定性,
5检验规则
5.1批号规则..
取样方法
5.3判定规则,
6标志、包装、运输和贮存
6.1标志,
包装,
..4存
表1偶氮金属铬络合物化合物类电荷控制剂化学参数表2质量指标要求

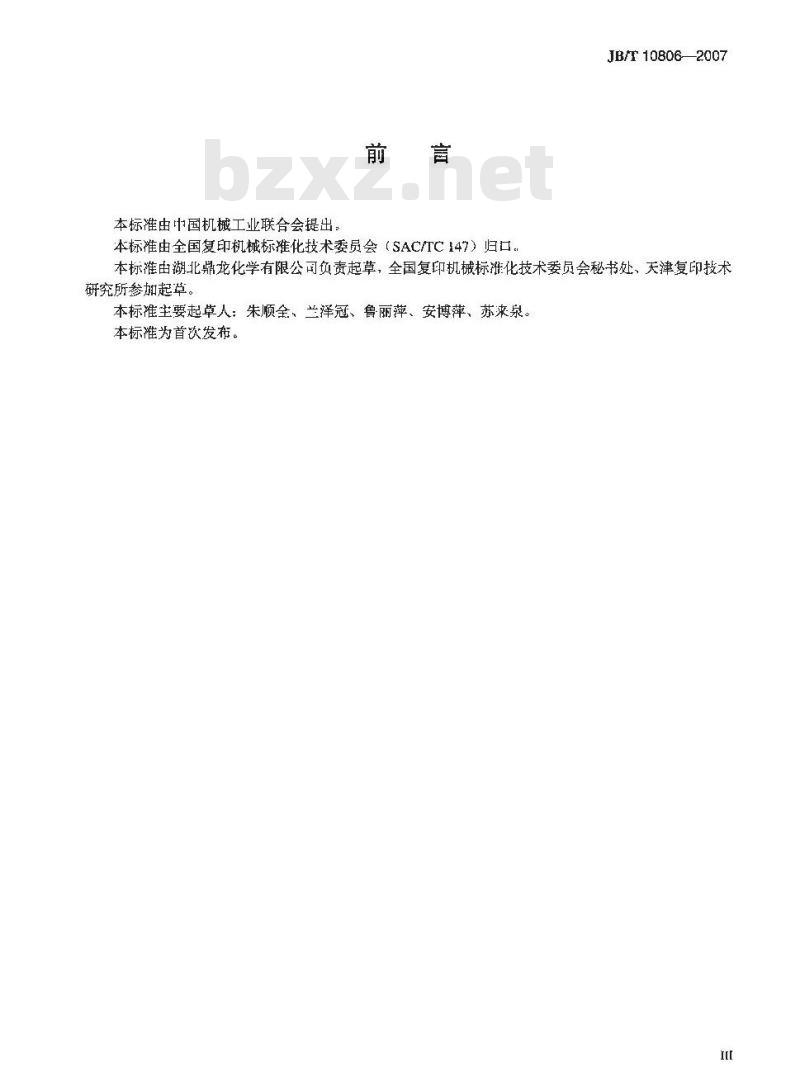

JB/T 10806—2007
本标由中国机械工业联合会提出前言
本标准由全国复印机械标推化技术委员会(SAC/TC147)归口.JB/T 10806-2007
本标由湖北鼎龙化学有限公司负责起草,全国复印机械标准化技术委员会秘书处,天津复印技术研究所参加起草。
本标准生要起草人:朱顺全、兰泽冠、鲁丽萍、安博萍、苏泉。本标准为首次发布。

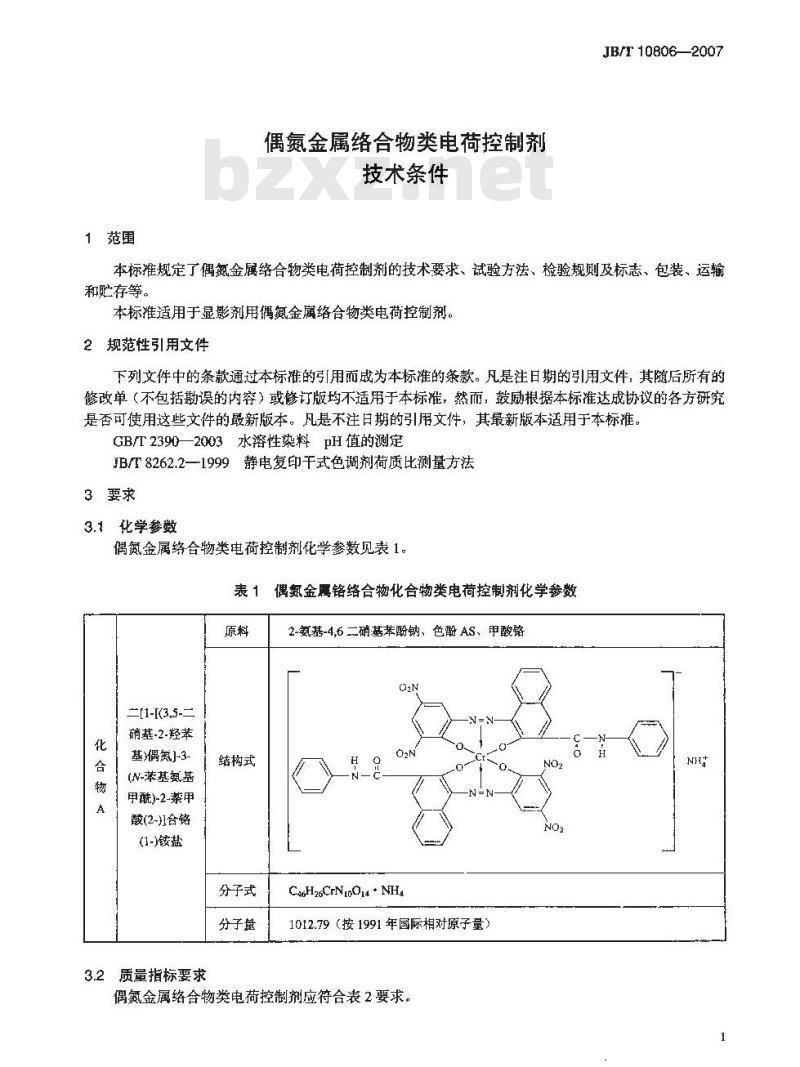

偶氮金属络合物类电荷控制剂
技术条件
JB/T108062007
本标准规定了偶氮金属络合物类电荷控制剂的技术要求、试验方法、检验规则及标志、包装、运输和贮存等。
本标准适用于显影剂用偶氮金属络合物类电荷控制剂。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标推,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标谁。GB/T2390—2003水溶性染料pH值的测定JB/T8262.2—1999静电复印干式色调剂荷质比测量方法3要求
3.1化学参数
偶氮金属络合物类电荷控制剂化学参数见表1。表1
兰[1-[(3,5--
硝基-2-羟萃
基)偶氮]-3-
(N-苯基氨基
甲酰)-2-萘甲
酸(2-)月合铬
(1-)铵盐
3.2质量指标要求
结构式
分子式
分子量
偶氮金属铬络合物化合物类电荷控制剂化学参数2-氨基-4,6 二硝基苯酚钠、色酚 AS、甲酸铬O2N
C4cH26CrN10014 * NH4
1012.79(按1991年国际相对原子量)偶氮金属络合物类电荷控制剂应符合表2要求。NO

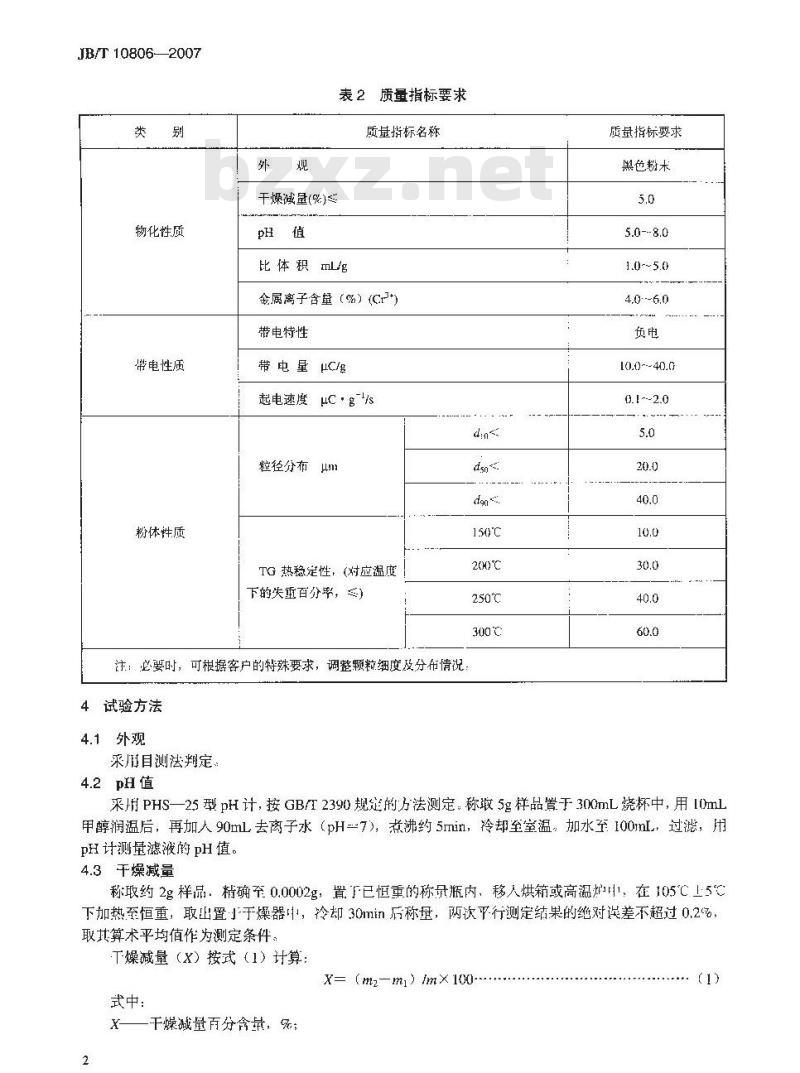

JB/T10806—2007
物化性质
带电性质
粉体性质
表2质量指标要求
质基指标名称
干燥减量(%)≤
比体积mL/g
金属离子含量(%)(Ct+)
带电特性
带电量μC/g
起电速度μC·g/s
粒径分布um
TG热稳定性,(对应温度bZxz.net
下的失重百分率,≤)
注:必要时,可根据客户的特殊要求,调整颗粒细度及分布情况:试验方法
4.1外观
采旧目测法判定、
150℃
200℃
250℃
300℃
质量指标要求
黑色粉术
采用PHS一25型pH计,按GB/T2390规定的方法测定,称敢5g样品置于300mL烧杯中,用10ml甲醇润温后,再加人90mL去离子水(pH=7),煮沸约5min,冷却至室温,加水至100ml,过滤,用PH计测量滤液的pH值。
4.3干燥减量
称取约2g样品,精确至0.0002g,置下已恒重的称量瓶内,移人烘箱或高温炉日1,在105℃上5℃下加热至恒重,取出置」于燥器中,冷却30min后称量,两次平行测定结果的绝对误差不超过0.2%,取其算术平均值作为测定条件。下燥减量(X)按式(1)计算:X=(mz-mi)lm×100-
式中:
干燥减量百分含量,%;
一样品和称量瓶的质量,单位为g:m
m2—于燥后样品和称量瓶的质量,单位为g;一样品的质量,单位为g。
4.4比体积
JB/T 10806--2007
取样品约5g,准确至0.0001g,置于100mL與塞磨口量筒中,盖上塞子。从高约10cm处垂直向橡胶板作白由跌落动作,重复操作至试样在量筒内体积不变为止,记录沉实后试样的体积。比体积(X)按式(2)计算:
戏中:
X-样品的比体积,单位为mLg:
V-振实后试样的体积,单位为mL:M-—样品的质量,单位为g。
4.5金属离子含量
4,5.1测量仪器
原子吸收光谱仪。
4.5.2操作方法
称取1g样品,准确至0.01mg,加人5mL浓硝酸、25mL去离子水,置于电热板上硝化2h,待试样全部溶解后,用100mL容量瓶定容,稀释1000倍,取样送人仪器测量。4.6带电性质
按JB/T8262.2规定方法可测定产品的带电性质,如带电特性、带电量、起电速度等,4.7粒径分布
4.7.1测量仪器
激光衍射粒度分析仪。
4.7.2操作方法
取约30mg样品,先用少量非离子表面活性剂将样品润后加人到0.2%六偏磷酸钠分散液中,置于超声波中分散约10min后达到均匀状态慢慢倒入仪器进行检测。4.8热稳定性
4.8.1测量仪器
DSC综合热分析仪。
4.8.2操作方法
取约10mg样品置于样品盘中,准确称量至0.01mg,通入N2,从25℃开始升温至500℃,速率为10℃/min,记录样品的重量变化。5检验规则
5.1批号规则
同配方中,以一次粉碎混合的产品为一个批号,每批产品量为500kg。5.2取样方法
用取样器从每批数的5%中取样,小批量取样不得小于50kg,将所取样品混合均勾,分取不少于50g的样品装人两只清洁于燥和带密封口塞的玻璃瓶中,并贴上标签、注明生产广名称,产品名称、批号和取样日期,供检测和备查。5.3判定规则
若检验结果有一项指标不符合标准要求时,应重新自两倍量的包装箱中取样复检,重新捡验的结果中,如该琐指标仍不待台本标雅的费求时,则整批偶氮化合物为不合格最。3
JB/T10806--2007
6标志、包装、运输和贮存
6.1标志
每桶都应标明产品名称、批号、净含量、执行标准号、有效期限等牢固标志,2包装
采用内衬双层塑料袋的密封纸板桶包装,净含量及外观标识应符合国家有关规定B运输
产品在装运时必须干燥,防晒防潮,切勿重压,轻装轻卸。存
产品应贮存于干于燥通风的阴凉处,严防自晒雨淋,严禁挤压,严禁火种。4
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
备案号:21906—2007
中华人民共和国机械行业标准
JB/T 10806—2007
偶氮金属络合物类电荷控制剂
技术条件
Specification of azo metal complex type charge control agent2007-10-08发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前言.
1范围.
规范性引用文件
3要求,
3.1化学参数
3.2质量指标要求
4试验方法
4.1外观..
干燥减量
比体积.
金属离子含量
潜电性质
粒径分布..
4.8热稳定性,
5检验规则
5.1批号规则..
取样方法
5.3判定规则,
6标志、包装、运输和贮存
6.1标志,
包装,
..4存
表1偶氮金属铬络合物化合物类电荷控制剂化学参数表2质量指标要求
JB/T 10806—2007
本标由中国机械工业联合会提出前言
本标准由全国复印机械标推化技术委员会(SAC/TC147)归口.JB/T 10806-2007
本标由湖北鼎龙化学有限公司负责起草,全国复印机械标准化技术委员会秘书处,天津复印技术研究所参加起草。
本标准生要起草人:朱顺全、兰泽冠、鲁丽萍、安博萍、苏泉。本标准为首次发布。
偶氮金属络合物类电荷控制剂
技术条件
JB/T108062007
本标准规定了偶氮金属络合物类电荷控制剂的技术要求、试验方法、检验规则及标志、包装、运输和贮存等。
本标准适用于显影剂用偶氮金属络合物类电荷控制剂。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标推,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标谁。GB/T2390—2003水溶性染料pH值的测定JB/T8262.2—1999静电复印干式色调剂荷质比测量方法3要求
3.1化学参数
偶氮金属络合物类电荷控制剂化学参数见表1。表1
兰[1-[(3,5--
硝基-2-羟萃
基)偶氮]-3-
(N-苯基氨基
甲酰)-2-萘甲
酸(2-)月合铬
(1-)铵盐
3.2质量指标要求
结构式
分子式
分子量
偶氮金属铬络合物化合物类电荷控制剂化学参数2-氨基-4,6 二硝基苯酚钠、色酚 AS、甲酸铬O2N
C4cH26CrN10014 * NH4
1012.79(按1991年国际相对原子量)偶氮金属络合物类电荷控制剂应符合表2要求。NO
JB/T10806—2007
物化性质
带电性质
粉体性质
表2质量指标要求
质基指标名称
干燥减量(%)≤
比体积mL/g
金属离子含量(%)(Ct+)
带电特性
带电量μC/g
起电速度μC·g/s
粒径分布um
TG热稳定性,(对应温度bZxz.net
下的失重百分率,≤)
注:必要时,可根据客户的特殊要求,调整颗粒细度及分布情况:试验方法
4.1外观
采旧目测法判定、
150℃
200℃
250℃
300℃
质量指标要求
黑色粉术
采用PHS一25型pH计,按GB/T2390规定的方法测定,称敢5g样品置于300mL烧杯中,用10ml甲醇润温后,再加人90mL去离子水(pH=7),煮沸约5min,冷却至室温,加水至100ml,过滤,用PH计测量滤液的pH值。
4.3干燥减量
称取约2g样品,精确至0.0002g,置下已恒重的称量瓶内,移人烘箱或高温炉日1,在105℃上5℃下加热至恒重,取出置」于燥器中,冷却30min后称量,两次平行测定结果的绝对误差不超过0.2%,取其算术平均值作为测定条件。下燥减量(X)按式(1)计算:X=(mz-mi)lm×100-
式中:
干燥减量百分含量,%;
一样品和称量瓶的质量,单位为g:m
m2—于燥后样品和称量瓶的质量,单位为g;一样品的质量,单位为g。
4.4比体积
JB/T 10806--2007
取样品约5g,准确至0.0001g,置于100mL與塞磨口量筒中,盖上塞子。从高约10cm处垂直向橡胶板作白由跌落动作,重复操作至试样在量筒内体积不变为止,记录沉实后试样的体积。比体积(X)按式(2)计算:
戏中:
X-样品的比体积,单位为mLg:
V-振实后试样的体积,单位为mL:M-—样品的质量,单位为g。
4.5金属离子含量
4,5.1测量仪器
原子吸收光谱仪。
4.5.2操作方法
称取1g样品,准确至0.01mg,加人5mL浓硝酸、25mL去离子水,置于电热板上硝化2h,待试样全部溶解后,用100mL容量瓶定容,稀释1000倍,取样送人仪器测量。4.6带电性质
按JB/T8262.2规定方法可测定产品的带电性质,如带电特性、带电量、起电速度等,4.7粒径分布
4.7.1测量仪器
激光衍射粒度分析仪。
4.7.2操作方法
取约30mg样品,先用少量非离子表面活性剂将样品润后加人到0.2%六偏磷酸钠分散液中,置于超声波中分散约10min后达到均匀状态慢慢倒入仪器进行检测。4.8热稳定性
4.8.1测量仪器
DSC综合热分析仪。
4.8.2操作方法
取约10mg样品置于样品盘中,准确称量至0.01mg,通入N2,从25℃开始升温至500℃,速率为10℃/min,记录样品的重量变化。5检验规则
5.1批号规则
同配方中,以一次粉碎混合的产品为一个批号,每批产品量为500kg。5.2取样方法
用取样器从每批数的5%中取样,小批量取样不得小于50kg,将所取样品混合均勾,分取不少于50g的样品装人两只清洁于燥和带密封口塞的玻璃瓶中,并贴上标签、注明生产广名称,产品名称、批号和取样日期,供检测和备查。5.3判定规则
若检验结果有一项指标不符合标准要求时,应重新自两倍量的包装箱中取样复检,重新捡验的结果中,如该琐指标仍不待台本标雅的费求时,则整批偶氮化合物为不合格最。3
JB/T10806--2007
6标志、包装、运输和贮存
6.1标志
每桶都应标明产品名称、批号、净含量、执行标准号、有效期限等牢固标志,2包装
采用内衬双层塑料袋的密封纸板桶包装,净含量及外观标识应符合国家有关规定B运输
产品在装运时必须干燥,防晒防潮,切勿重压,轻装轻卸。存
产品应贮存于干于燥通风的阴凉处,严防自晒雨淋,严禁挤压,严禁火种。4
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 机械行业标准(JB)
- JB/T3103.2-2010 锯条开齿机 第2部分:精度
- JB/T10596-2006 磁阻式步进电动机通用技术条件
- JB/T10719-2007 焊接聚晶金刚石或立方氮化硼槽刀
- JB/T10579-2006 腐蚀数据统计分析标准方法
- JB/T2936.1-1999 闭式冷挤压压力机 型式与基本参数
- JB/T10723-2007 焊接聚晶金刚石或立方氮化硼镗刀
- JB/T2930-1991 低压电器 产品型号编制方法
- JB8082-1999 护指键式和护罩式木工平刨床 安全
- JB/T6237.4-2008 电触头材料用银粉化学分析方法 第4部分:火焰原子吸收光谱法测定镍量
- JB/T3260-1999 LTG 系列铁水罐 型式与基本参数
- JB2468-1978 组合机床通用部件、单轴转塔动力头用铣削轴名义尺寸、参数、互换尺寸
- JB/T2902-1993 一般往复活塞高压氧气压缩机 技术条件
- JB/T7018-1993 单轨小车悬挂输送机 安全规程
- JB2502-1978 组合机床通用部件 滑台(长台面型)参数、互换尺寸
- JB2866-1986 烧结金属材料(硬质合金除外)无缺口冲击试样
- 行业新闻
- Coinbase 与Perplexity AI 重磅合作提供即时币价、还能帮忙选币找买点
- XRP期权未平仓合约达到峰值点。其意义如下
- 分析师称MoonBull为2025年最佳潜力加密货币,当前最值得关注的5大模因币
- 揭秘GMX黑客事件:4200万美元漏洞攻击的来龙去脉
- 华尔街分析师七月是美股最梦幻的月份关税无威胁、毋须担心薪资通膨
- 以太坊生态系全面升级从开发者到政府扩展四大支柱迈向去中心化未来
- 比特币持续上涨,稳守11.7万美元关键支撑位
- Hedera上涨15%——为什么这一区间可能成为HBAR的下一个障碍
- NodeOps $NODE 代币价格走势与市场分析(2025最新)
- 博士级AI?马斯克xAI 推出Grok 4 多代理推理、预测市场功能一次看
- BTT币SEO导流标题:BTT币投资价值与风险深度解析
- Ripple CEO:'我们在有意义的地方使用XRP'
- 警政署回应选择性办案三中阶警官遭指控收USDT 千万元币流仅约谈3 人引爆质疑
- Ripple与Wormhole达成合作,为XRPL及XRPL EVM侧链带来多链互操作性
- 迎向Web3 发展关键机遇币安台湾链接世界国际峰会圆满落幕
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
