- JB/T 2562-2007 对开式四螺柱正滑动轴承座 型式与尺寸

【机械行业标准(JB)】 对开式四螺柱正滑动轴承座 型式与尺寸
本网站 发布时间:
2024-06-27 16:52:32
- JB/T2562-2007
- 现行
标准号:
JB/T 2562-2007
标准名称:
对开式四螺柱正滑动轴承座 型式与尺寸
标准类别:
机械行业标准(JB)
标准状态:
现行-
发布日期:
2007-03-06 -
实施日期:
2007-09-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
512.52 KB
替代情况:
替代JB/T 2562-1991

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了对开式四螺柱正滑动轴承座的型式与尺寸及选用要求。本标准适用于承受径向负荷,工作环境温度-25℃~ 80℃的对开式四螺柱正滑动轴承座。本标准适用于生产厂制造和用户选型。 JB/T 2562-2007 对开式四螺柱正滑动轴承座 型式与尺寸 JB/T2562-2007

部分标准内容:

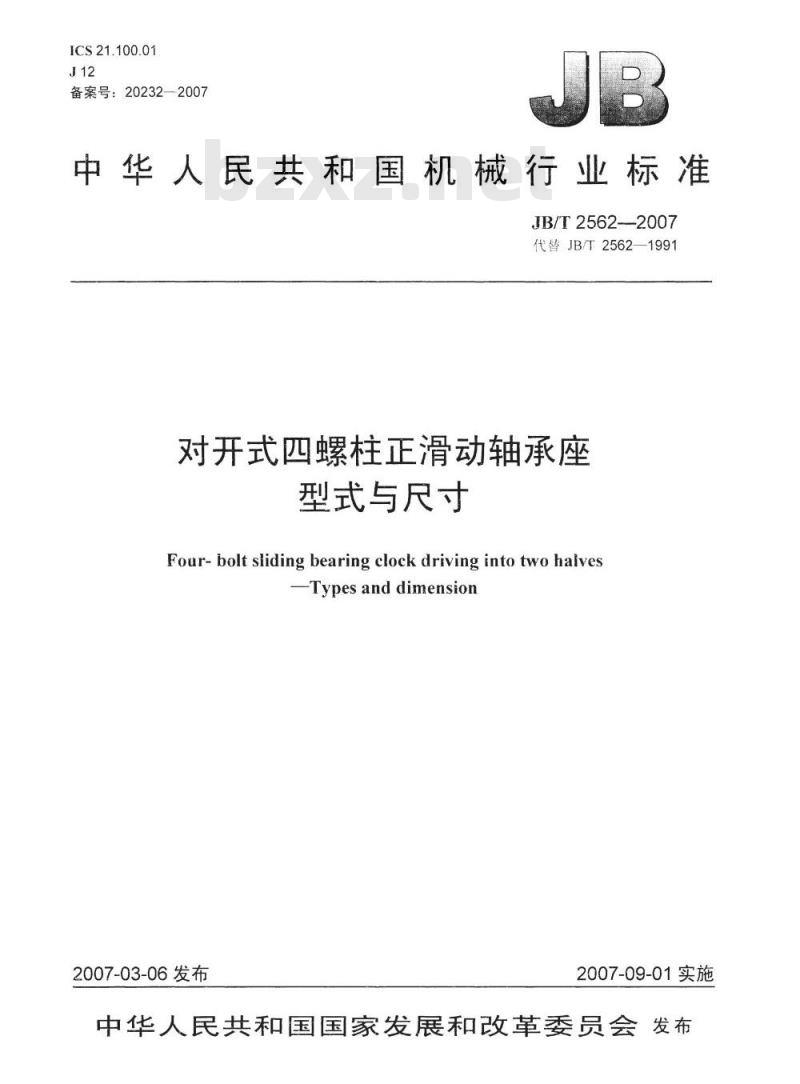

ICS21.100.01
备案号:20232—2007
中华人民共和国机械行业标准
JB/T2562-2007
代替JB/T2562—1991
对开式四螺柱正滑动轴承座
型式与尺寸
Four- bolt sliding bearing clock driving into two haivesTypesanddimension
2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
型式与尺寸.
轴承座的选用要求
技术条件
JB/T2562-2007
JB/T2562—2007

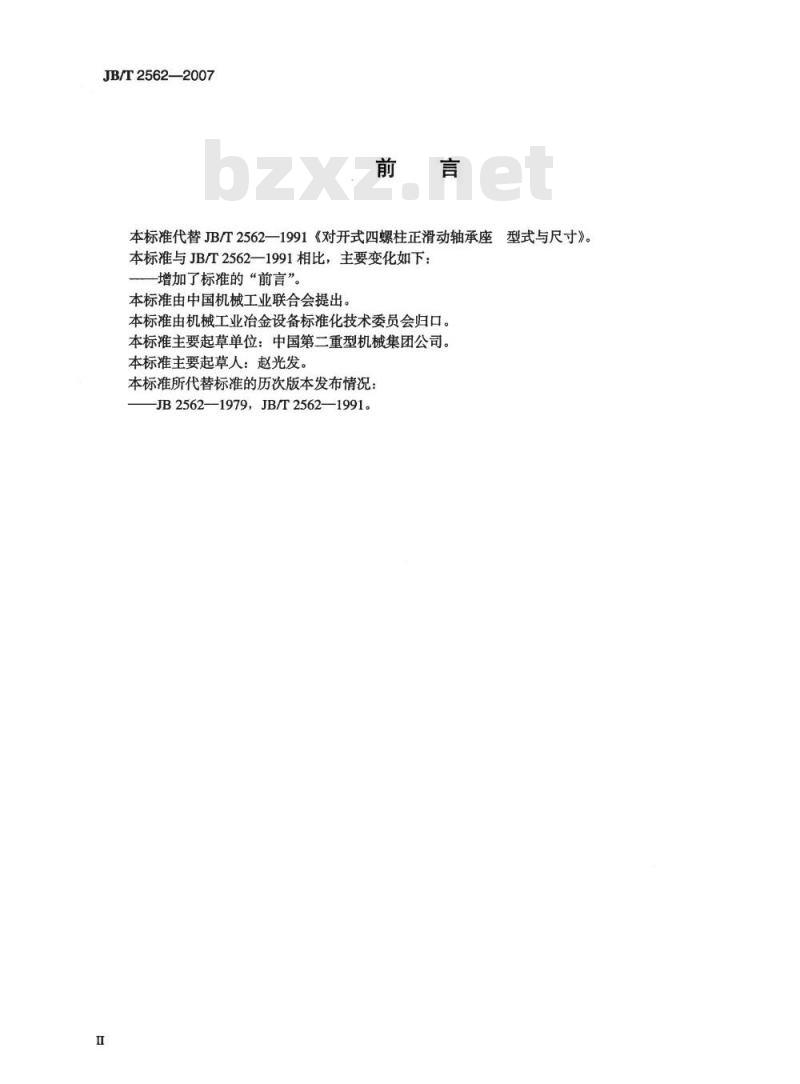

本标准代替JB/T2562—1991《对开式四螺柱正滑动轴承座型式与尺寸》。
本标准与JB/T2562一—1991相比,主要变化如下:一增加了标准的“前言”。
本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准主要起草单位:中国第二重型机械集团公司。本标准主要起草人:赵光发。此内容来自标准下载网
本标准所代替标准的历次版本发布情况:-JB2562—1979,JB/T2562—1991。1范围
对开式四螺柱正滑动轴承座型式与尺寸本标准规定了对开式四螺柱正滑动轴承座的型式与尺寸及选用要求。JB/T2562—2007
本标准适用于承受径向负荷,工作环境温度-20℃~+80℃的对开式四螺柱正滑动轴承座。本标准适用于生产厂制造和用户选型。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准GB/T6403.4零件倒圆与倒角
JB/T2564滑动轴承座技术条件
3型式与尺寸

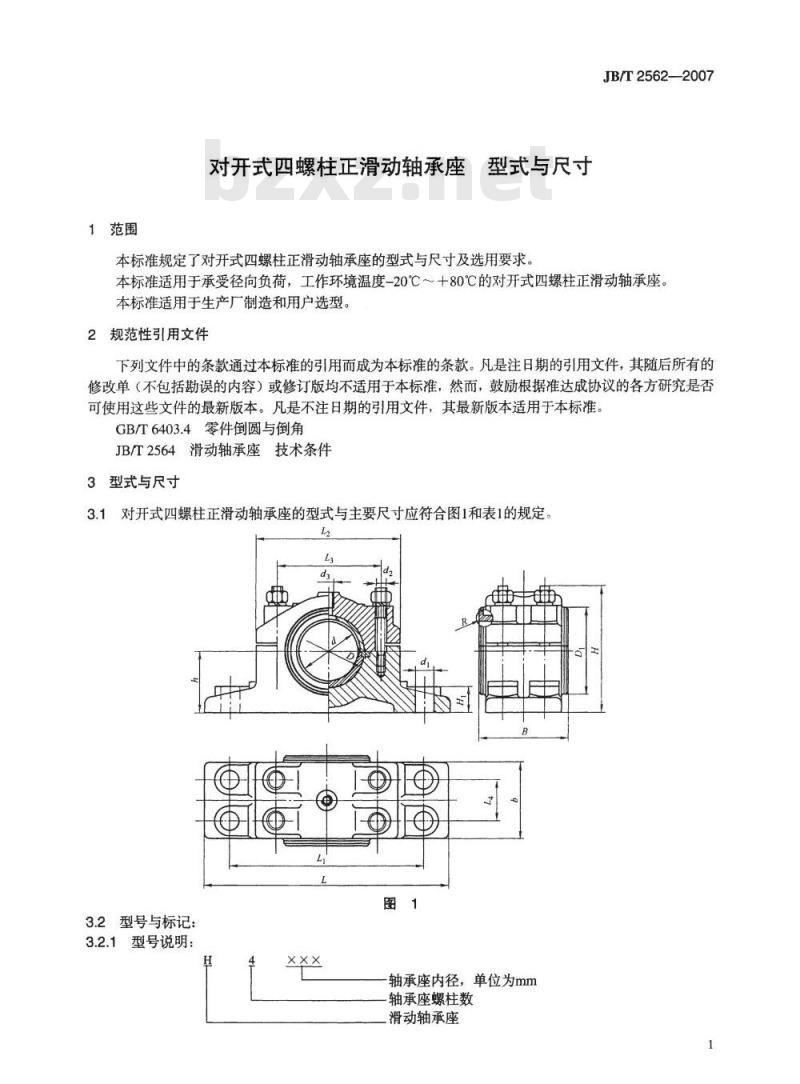

3.1对开式四螺柱正滑动轴承座的型式与主要尺寸应符合图1和表1的规定。图
3.2型号与标记:
3.2.1型号说明:
轴承座内径,单位为mm
轴承座螺柱数
滑动轴承座
JB/T2562-—2007
标记示例:
d=80mm的对开式四螺柱正滑动轴承座:H4080轴承座JB/T2562—2007

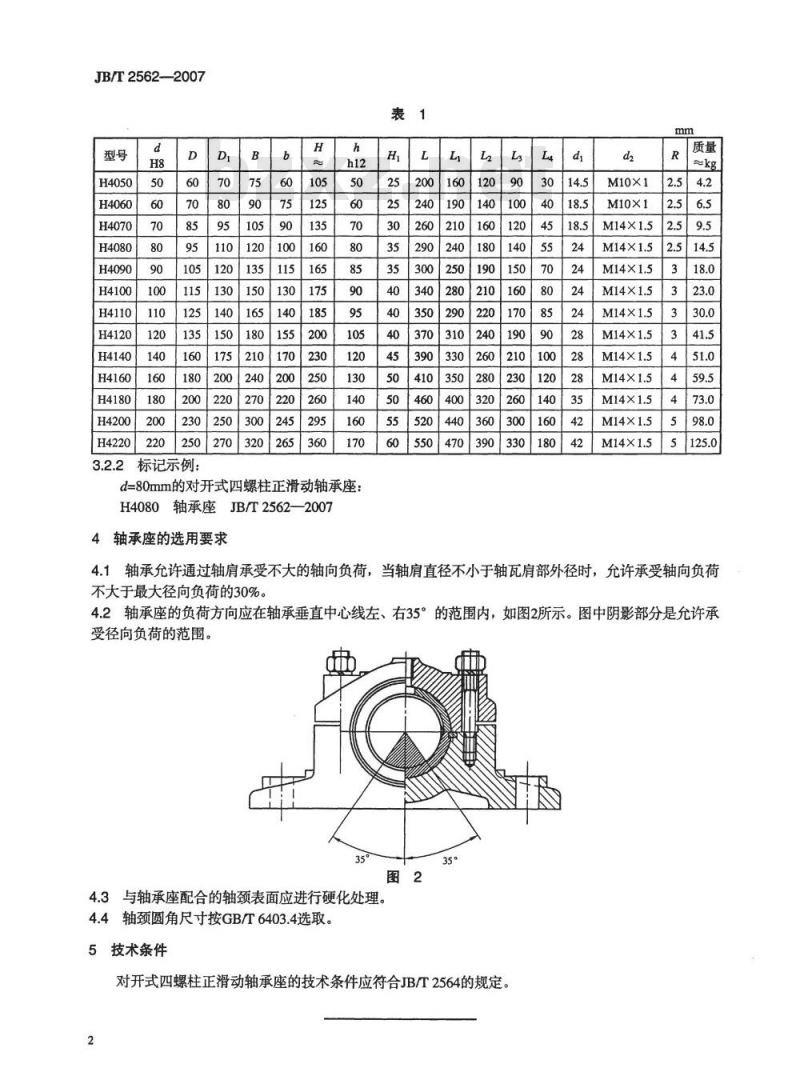

4轴承座的选用要求
M10×1
4.1轴承允许通过轴肩承受不大的轴向负荷,当轴肩直径不小于轴瓦肩部外径时,允许承受轴向负荷不大于最大径向负荷的30%。
4.2轴承座的负荷方向应在轴承垂直中心线左、右35°的范围内,如图2所示。图中阴影部分是允许承受径向负荷的范围。
4.3与轴承座配合的轴颈表面应进行硬化处理。4.4轴颈圆角尺寸按GB/T6403.4选取。5技术条件
对开式四螺柱正滑动轴承座的技术条件应符合JB/T2564的规定。2
华人民共和国
机械行业标准
对开式四螺柱正滑动轴承座
型式与尺寸
JB/T2562—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码:100037
210mm×297mm?0.25印张·8千字2007年9月第1版第1次印刷
定价:10.00元
书号:15111·8311
网址:http://cmpbook.com编辑部电话:(010)88379779
直销中心电话:
(010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
