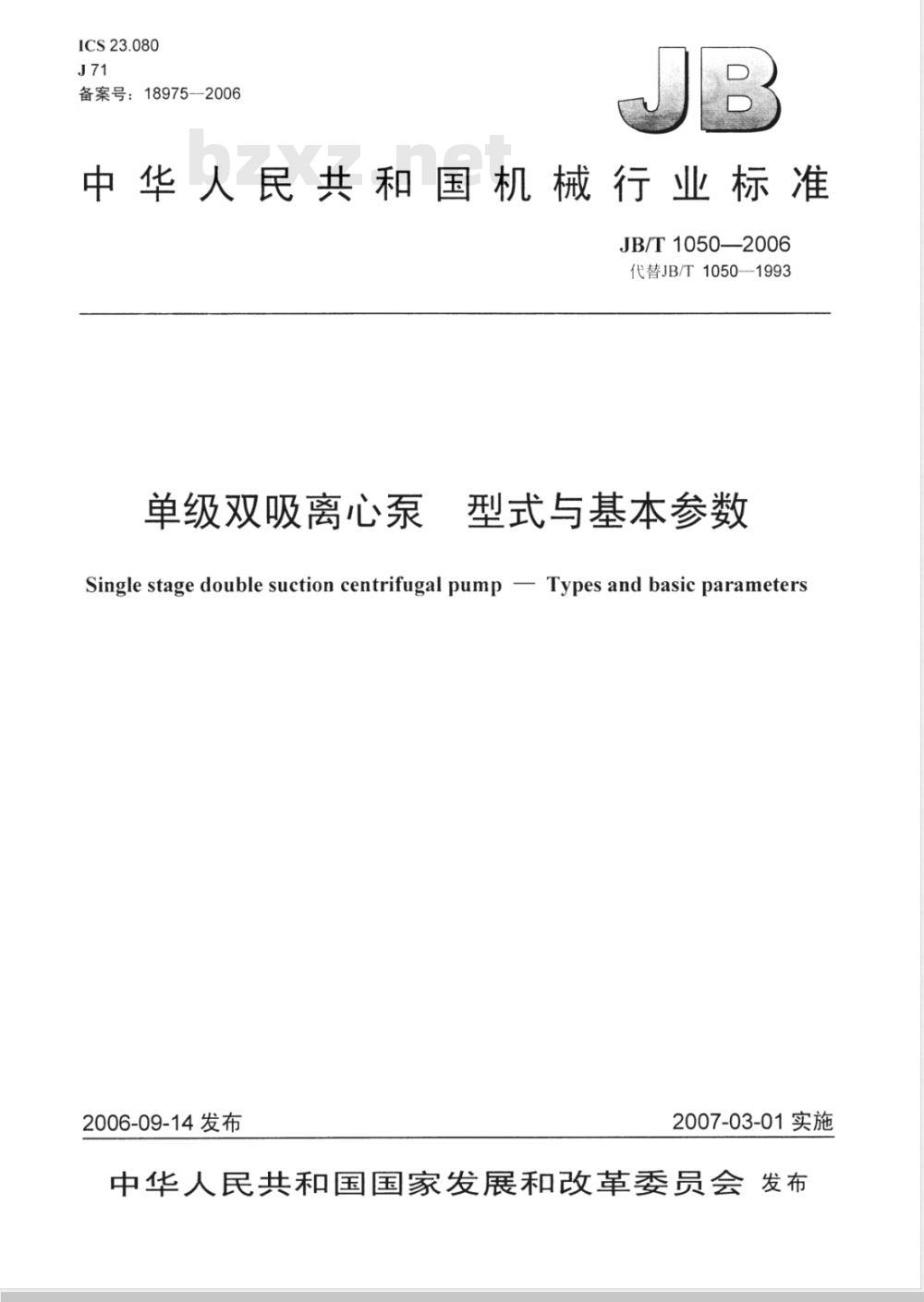

【机械行业标准(JB)】 单级双吸离心泵 型式与基本参数

ICS23.080
备案号：18975—2006
中华人民共和国机械行业标准　JB/T 1050—2006
代替JB/T10501993
单级双吸离心泵
型式与基本参数
Single stage double suction centrifugal pump Types and basic parameters2006-09-14发布
2007-03-01实施

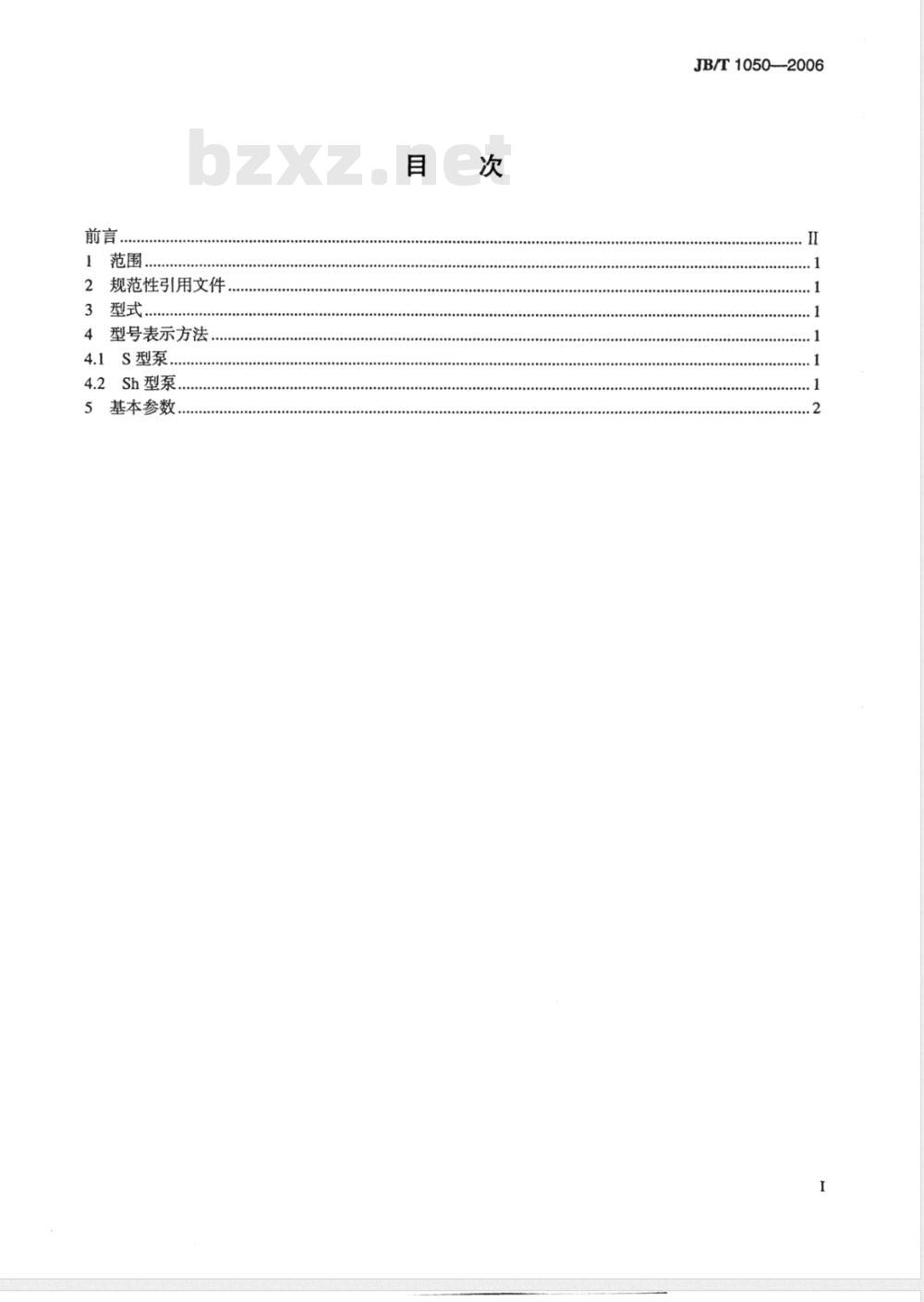

中华人民共和国国家发展和改革委员会发布前言.
规范性引用文件
型式。
4型号表示方法
4.1S型泵..
4.2Sh型泵.
基本参数
JB/T1050—2006
JB/T1050——2006

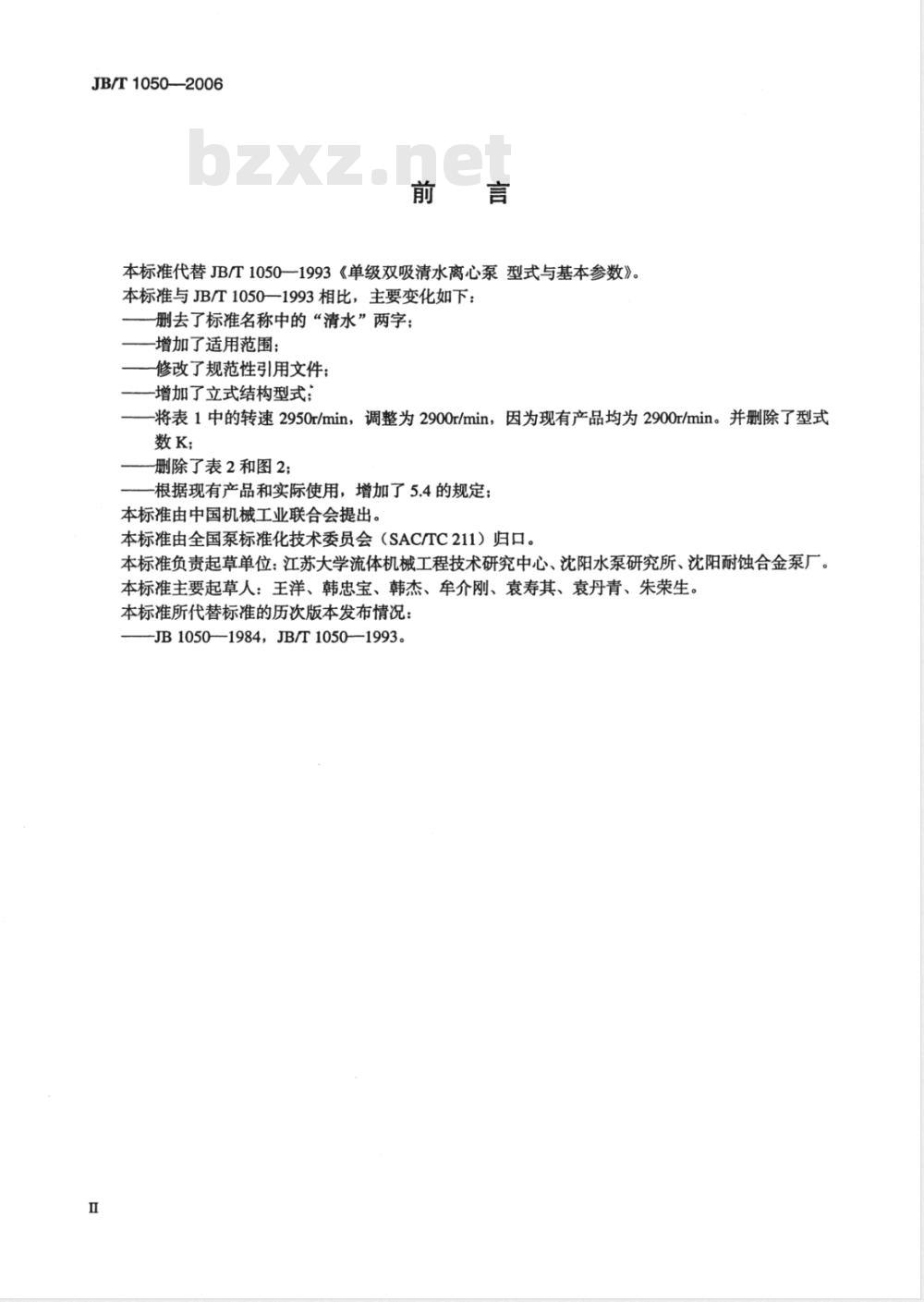

本标准代替JB/T1050一1993《单级双吸清水离心泵型式与基本参数》。本标准与JB/T1050一1993相比，主要变化如下：删去了标准名称中的“清水”两字；增加了适用范围；
修改了规范性引用文件；
一增加了立式结构型式；
-将表1中的转速2950r/min，调整为2900r/min，因为现有产品均为2900r/min。并删除了型式数K
删除了表2和图2；
根据现有产品和实际使用，增加了5.4的规定；本标准由中国机械工业联合会提出。本标准由全国泵标准化技术委员会（SAC/TC211）归口。本标准负责起草单位：江苏大学流体机械工程技术研究中心、沈阳水泵研究所、沈阳耐蚀合金泵厂。本标准主要起草人：王洋、韩忠宝、韩杰、牟介刚、袁寿其、袁丹青、朱荣生。本标准所代替标准的历次版本发布情况：JB1050—1984，JB/T1050—1993。Ⅱ

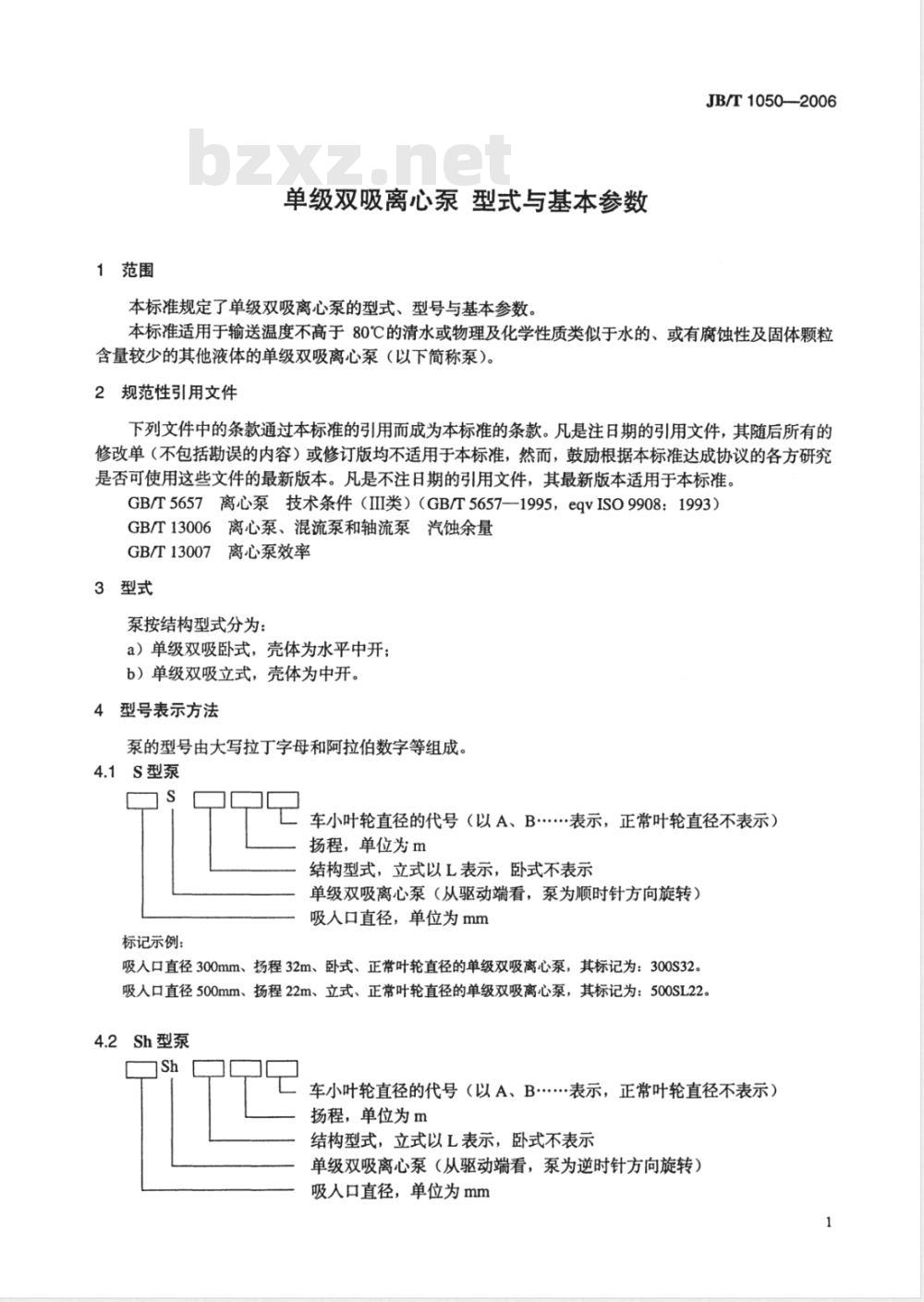

1范围
单级双吸离心泵型式与基本参数本标准规定了单级双吸离心泵的型式、型号与基本参数。JB/T1050—-2006
本标准适用于输送温度不高于80℃的清水或物理及化学性质类似于水的、或有腐蚀性及固体颗粒含量较少的其他液体的单级双吸离心泵（以下简称泵）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5657离心泵技术条件（I类）（GB/T5657—1995，eqvISO9908：1993）GB/T13006离心泵、混流泵和轴流泵汽蚀余量GB/T13007离心泵效率
3型式
泵按结构型式分为：
a）单级双吸卧式，壳体为水平中开；b）单级双吸立式，壳体为中开。4型号表示方法
泵的型号由大写拉丁字母和阿拉伯数字等组成。4.1S型泵
车小叶轮直径的代号（以A、B表示，正常叶轮直径不表示）扬程，单位为m
结构型式，立式以L表示，卧式不表示单级双吸离心泵（从驱动端看，泵为顺时针方向旋转）吸人口直径，单位为mm
标记示例：
吸入口直径300mm、扬程32m、卧式、正常叶轮直径的单级双吸离心泵，其标记为：300S32。吸入口直径500mm、扬程22m、立式、正常叶轮直径的单级双吸离心泵，其标记为：500SL22。4.2Sh型泵
OShOOO
一车小叶轮直径的代号（以A、B…表示，正常叶轮直径不表示）扬程，单位为m
结构型式，立式以L表示，卧式不表示单级双吸离心泵（从驱动端看，泵为逆时针方向旋转）吸人口直径，单位为mm
JB/T1050—2006
标记示例：
吸人口直径250mm、扬程54m、卧式、叶轮直径经第一次车小的单级双吸离心泵，其标记为：250Sh54A。吸人口直径800mm、扬程22m、立式、正常叶轮直径的单级双吸离心泵，其标记为：800ShL22。基本参数

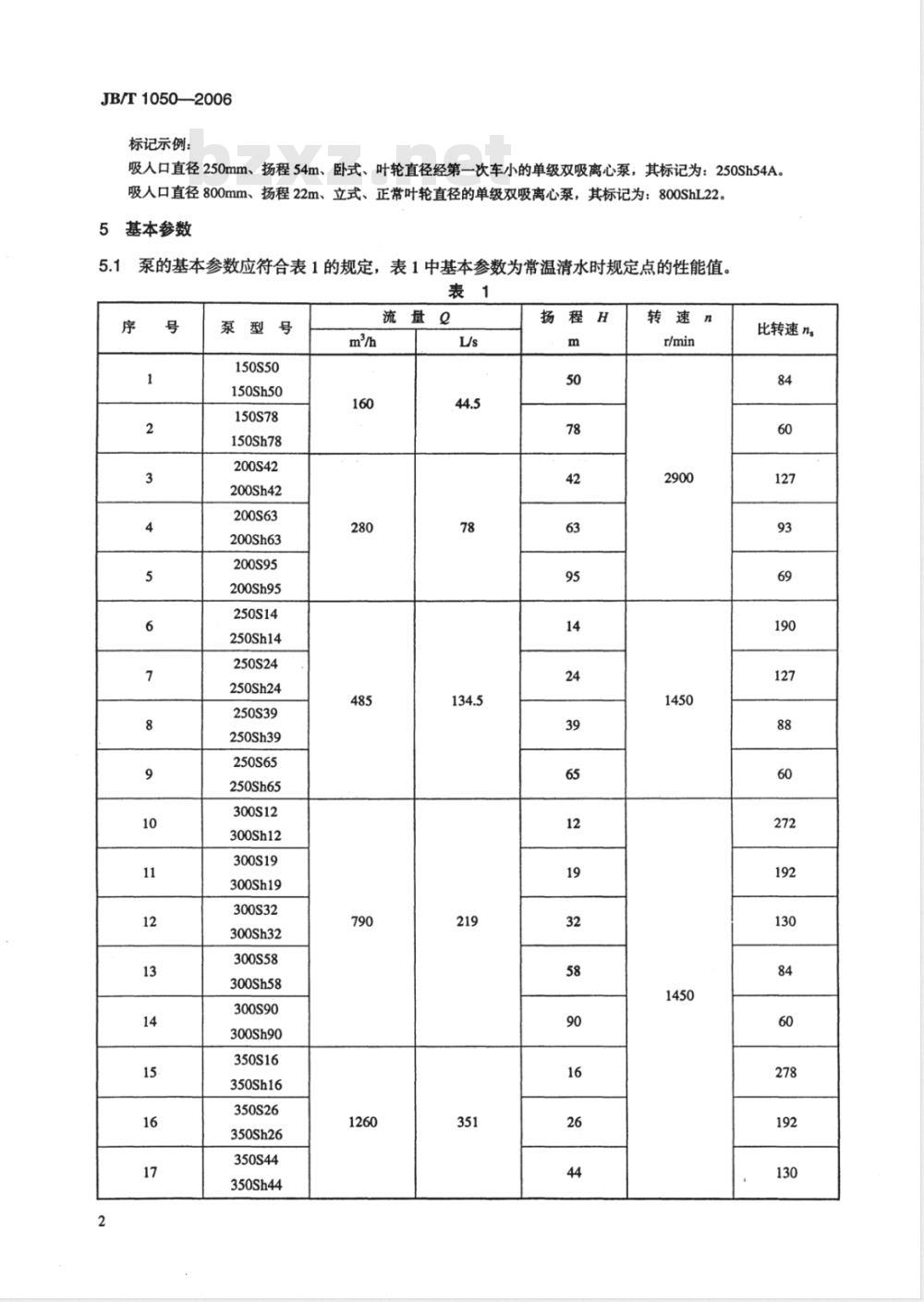

泵的基本参数应符合表1的规定，表1中基本参数为常温清水时规定点的性能值表1
流量e
泵型号
150S50
150Sh50
150S78
150Sh78
200S42
200Sh42
200S63
200Sh63
200S95
200Sh95
250S14
250Sh14
250S24
250Sh24
250S39
250Sh39
250S65
250Sh65
300S12
300Sh12
300S19
300Sh19
300S32
300Sh32
300S58
300Sh58
300S90
300Sh90
350S16
350Sh16
350S26
350Sh26
350S44
350Sh44
比转速ns
泵型号
350S75
350Sh75
350S125
350Sh125
500S13
500Sh13
500S22
500Sh22
500S35
500Sh35
500S59
500Sh59
500S98
500Sh98
600S22
600Sh22
600S32
600Sh32
600S47
600Sh47
600S75
600Sh75
600S100
800S22
800S32
800Sh32
800S47
800S76
1000S22
1000S31
1000S46
1200S24
1200Sh24
1200S35
1400S15
1400S22
1400S30
泵的性能工作范围见图1。
表1 (续）
扬程H
JB/T1050—2006
比转速n
JB/T1050—-2006
0001006008Www.bzxZ.net
84s0s1
5.3泵的效率应符合GB/T13007的规定。JB/T1050--2006
当泵的流量和扬程不符合表1的规定值时或用于输送温度较高、腐蚀性较强以及固体颗粒含量较5.4
多的水或液体的泵，其效率应符合用户与制造厂达成的协议要求或合同规定，泵的汽蚀余量应符合GB/T13006的规定。5.5
5.6泵的性能检验和偏差应按GB/T5657的规定，5
