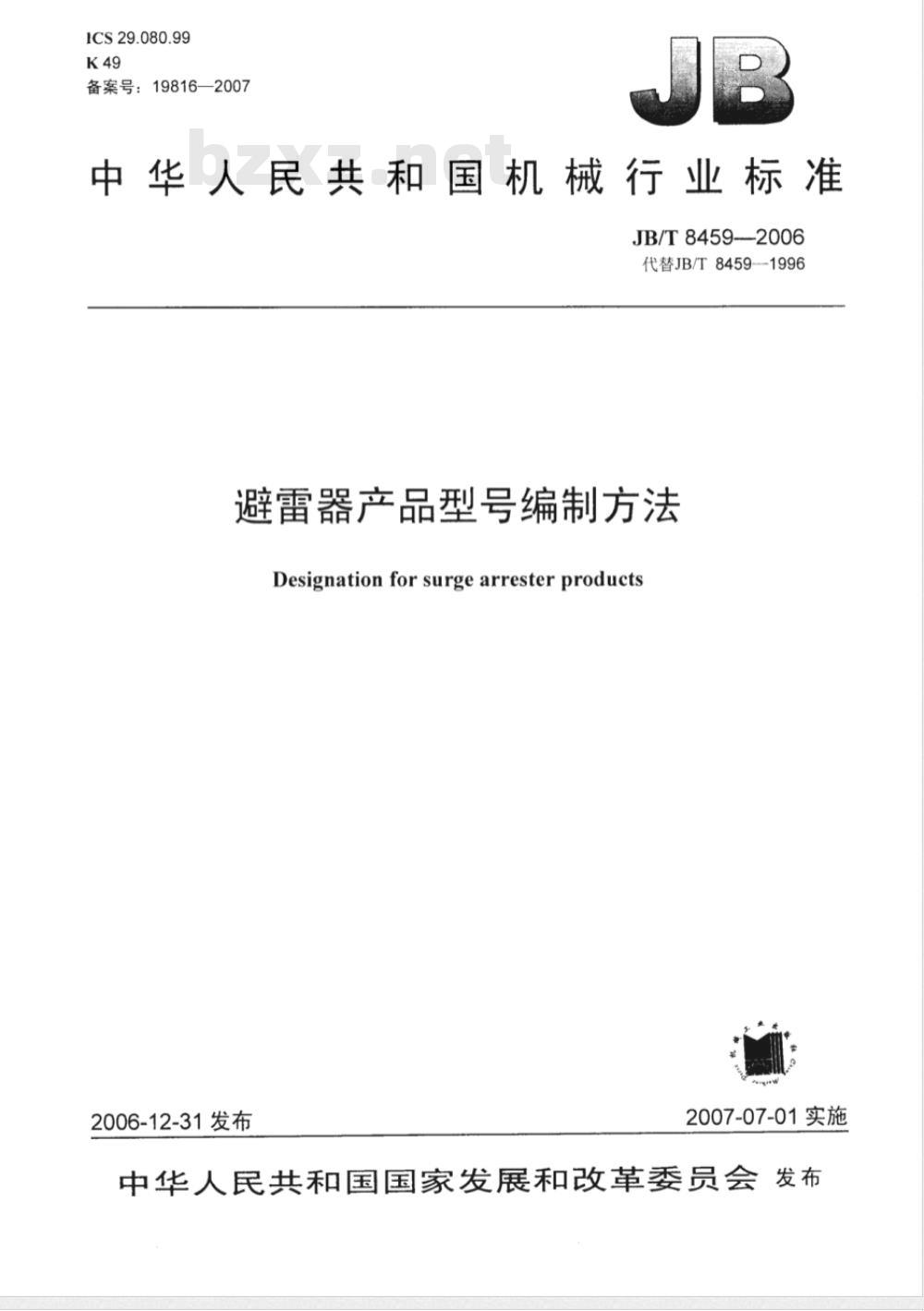

中华人民共和国机械行业标准　JB/T8459-2006
代替JB/T84591996
避雷器产品型号编制方法
Designationforsurgearresterproducts2006-12-31发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件，
3术语和定义
4型号编制方法..
5产品型号的表示
6产品型号示例...
......
附录A（规范性附录）避雷器产品型号示例表A.1避雷器产品型号示例
JB/T8459-2006

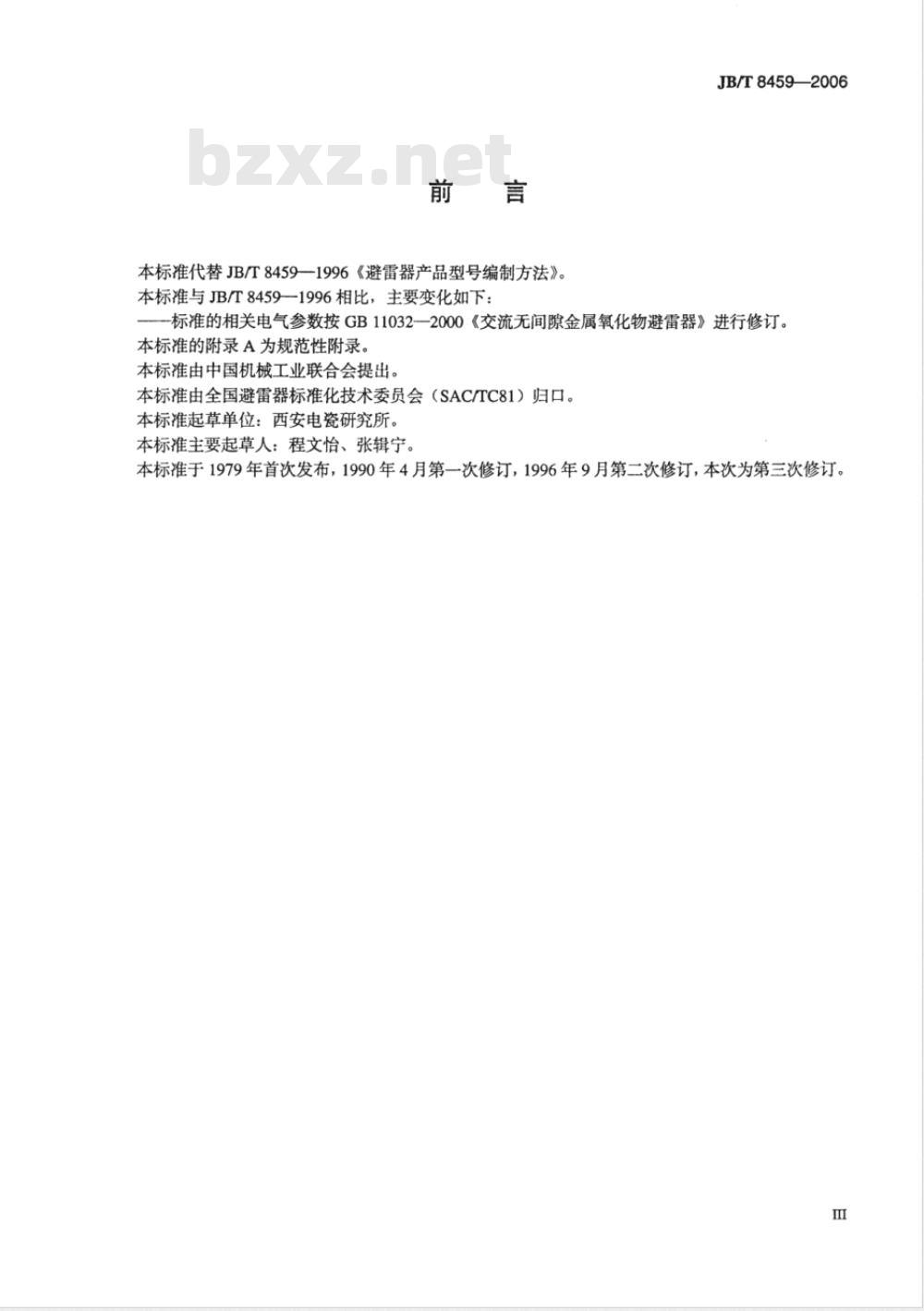

本标准代替JB/T8459一1996《避雷器产品型号编制方法》。本标准与JB/T8459-1996相比，主要变化如下：JB/T8459—2006
标准的相关电气参数按GB11032--2000《交流无间隙金属氧化物避雷器》进行修订。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国避雷器标准化技术委员会（SAC/TC81）归口。本标准起草单位：西安电瓷研究所。本标推主要起草人：程文怡、张辑宁。本标准于1979年首次发布，1990年4月第一次修订，1996年9月第二次修订，本次为第三次修订。m
1范围
避雷器产品型号编制方法
本标准规定了避雷器及其派生产品、附属产品的型号编制方法。JB/T8459—2006
本标准适用于交流系统和直流系统避雷器、特殊用途避雷器及避雷器的派生产品、附属产品等产品的型号编制。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.12—1989电工名词术语避雷器GB7327一1987交流系统用碳化硅阀式避雷器（negIEC60099-1：1970）GB11032—2000交流无间隙金属氧化物避雷器（eqvISO60099-4：1991）JB/T2440—1991避雷器用放电计数器3术语和定义
GB/T2900.12中确立的术语和定义适用于本标准。4型号编制方法

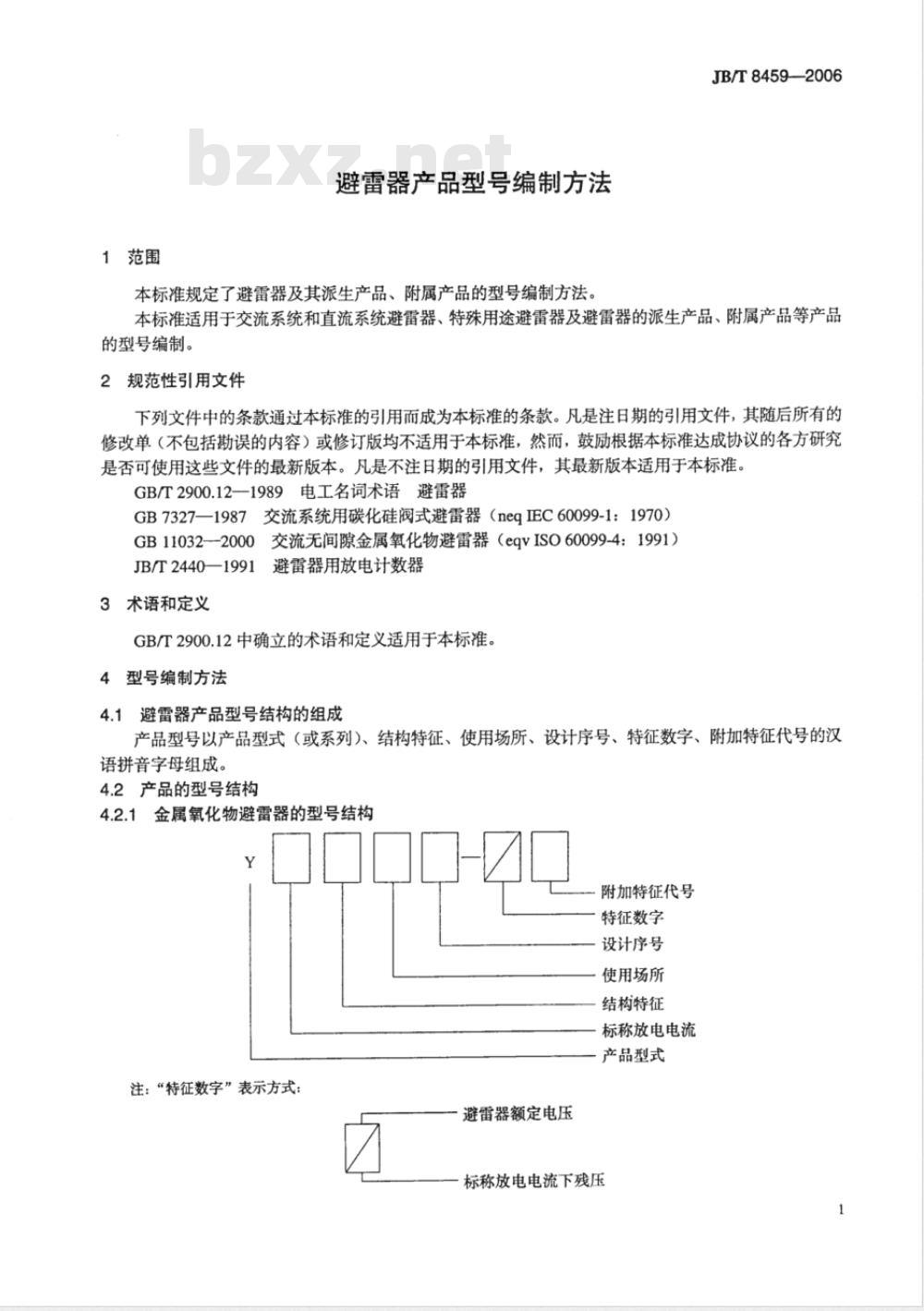

4.1避雷器产品型号结构的组成
产品型号以产品型式（或系列）、结构特征、使用场所、设计序号、特征数字、附加特征代号的汉语拼音字母组成。
4.2产品的型号结构
4.2.1金属氧化物避雷器的型号结构V
附加特征代号
特征数字
设计序号
使用场所
结构特征
标称放电电流
产品型式
注：“特征数字”表示方式：
避雷器额定电压
标称放电电流下残压
JB/T8459--2006

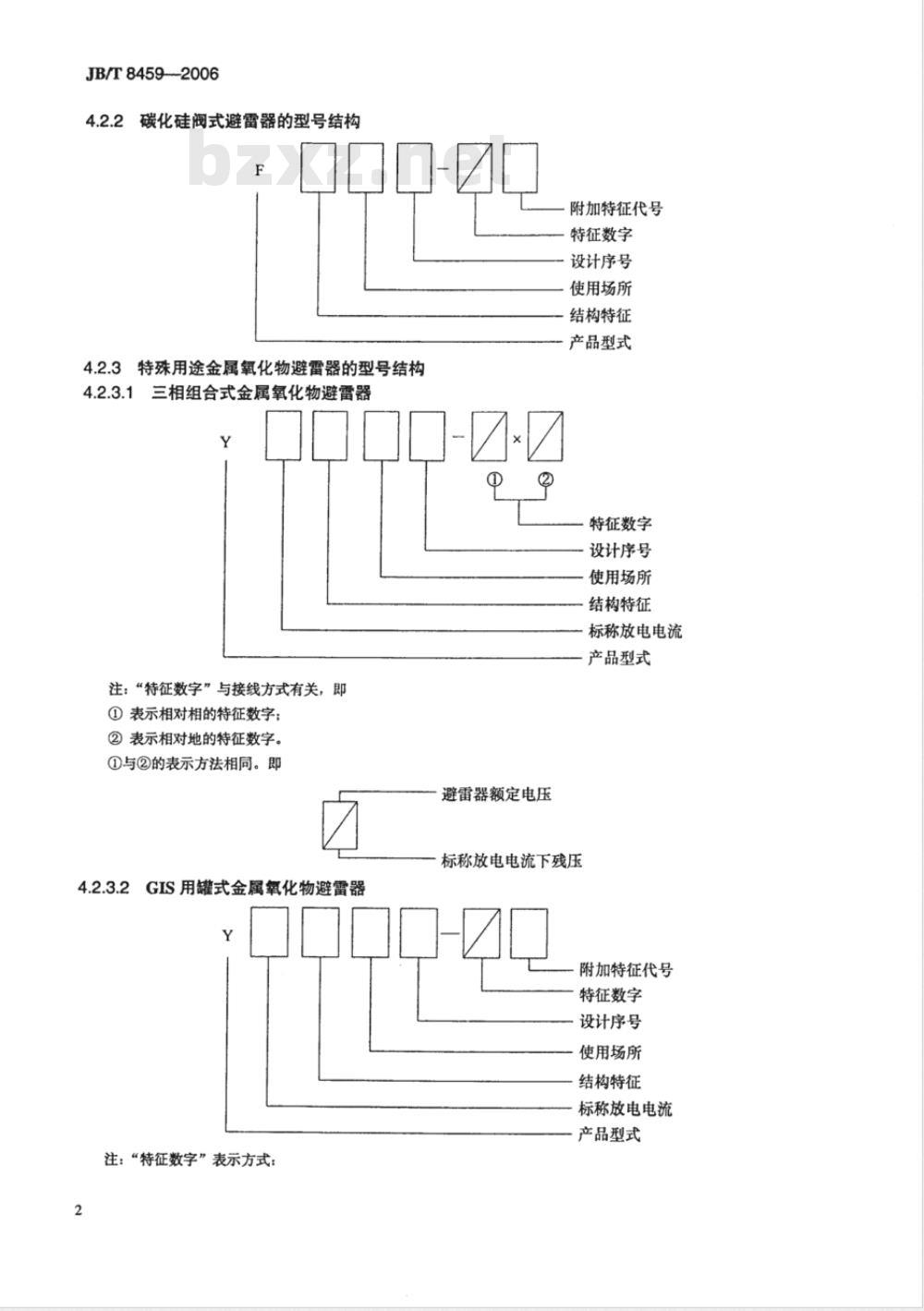

碳化硅阀式避雷器的型号结构
4.2.3特殊用途金属氧化物避雷器的型号结构4.2.3.1三相组合式金属氧化物避雷器Y
注：“特征数字”与接线方式有关，即①表示相对相的特征数字：
②表示相对地的特征数字。
①与②的表示方法相同。即
4.2.3.2GIS用罐式金属氧化物避雷器Y
注：“特征数字”表示方式：
附加特征代号
特征数字
一设计序号
使用场所
结构特征
产品型式
特征数字
设计序号
使用场所
结构特征
标称放电电流
产品型式
避雷器额定电压
标称放电电流下残压
附加特征代号
特征数字
设计序号
使用场所
结构特征
标称放电电流
产品型式
：阻波器用金属氧化物避雷器
注：“特征数字”表示方式：
4.2.4避雷器派生产品的型号结构4.2.4.1消谐器
电缆护层保护器
4.2.5避雷器附属产品的型号结构4.2.5.1放电计数器
注：“特征数字”表示方式：
避雷器额定电压
标称放电电流下残压
特征数字
设计序号
使用场所
结构特征
标称放电电流
产品型式
避雷器额定电压
标称放电电流下残压
额定电压
消谐器代号
额定电压
保护器代号
特征数字
设计序号
结构特征
产品型式
JB/T8459-2006
JB/T8459—2006
4.2.5.2放电电流记录器和脱离器4.2.5.3避雷器监测器
5产品型号的表示
5.1金属氧化物避雷器产品型号表示5.1.1产品型式代号
标称放电电流
方波电流值
设计序号
产品型式
设计序号
产品型式
金属氧化物避雷器的“产品型式”代号由一个或两个字母组成。即：Y一瓷绝缘外套金属氧化物避雷器：YH-一复合外套金属氧化物避雷器。5.1.2标称放电电流
表示金属氧化避雷器的标称放电电流，单位为kA。注：当产品无标称放电电流而只有操作放电电流要求时，则表示操作放电电流，但必须与残压值相对应。5.1.3结构特征代号
W-—无间隙；
C-避雷器有串联间隙；
B——避雷器有内部并联间隙。
5.1.4使用场所代号
为了表示避雷器使用场所或系统中性点的接地方式而采用的代号。S
适用于配电：
适用于发变电站：
适用于保护电容器组；
适用于线路避雷器；
线路避雷器有外部串联间隙；
用于直流：
一适用于油浸式。
5.1.5设计序号
对于低压系统、旋转电机、变压器、电机中性点保护的避雷器，包括中性点直接接地的避雷器，均不采用使用场所代号予以表示。当产品结构特征、使用场所及特征数字均相同，但其外形尺寸、内部结构、安装尺寸或其他特性不4
JB/T8459-2006
同时，需要在产品型号上区别时，则使用设计序号，并按产品开发时间顺序依次排列，以阿拉伯数字表示。它既不代表产品的先进性，也不代表制造厂。5.1.6特征数字
特征数字由避雷器最重要的特性参数表示，其一经确定，按照GB11032及其他有关避雷器产品标准可确定其他相应的特性参数。对于金属氧化物避雷器，此特征数字由两部分组成，在斜线上方为避雷器的额定电压值（单位为kV），斜线下方为避雷器标称放电电流下的残压值（单位为kV)。5.2碳化硅阀式避雷器的型号表示5.2.1产品型式代号
碳化硅阀式避雷器的“产品型式”代号由一字母表示。即F—阀式避雷器。
5.2.2结构特征代号
C具有磁吹放电间隙的避雷器。
5.2.3使用场所代号
S-适用于配电：
Z适用于发变电站：
X-适用于变电站线路侧：
D-适用于旋转电机
N-适用于变压器（或旋转电机）的中性点：L用于直流。
5.2.4设计序号
当产品结构特征、使用场所及特征数字均相同时，而外形尺寸、内部结构、安装尺寸或其他特性不同，需要在产品型号上区别时，则使用设计序号，并依据产品开发时间顺序依次排列，并以阿拉伯数字表示。它并不代表产品的先进性，也不代表某制造厂。5.2.5特征数字
特征数字由避雷器最重要的特性参数表示，其一经确定，按照GB7327及其他有关避雷器产品标准可确定其他相应的特性参数。对碳化硅阀式避雷器，此特征数字由两部分组成，在斜线上方为避雷器额定电压值（单位为kV），斜线下方为避雷器标称放电电流下的残压值（单位为kV）。5.2.6附加特征代号
为了表示避雷器所适用的特殊环境条件和系统接地方式而附加的代号。J-系统中性点有效接地：
W—-重污移地区；
G高海拔地区。
5.3特殊用途金属氧化物避雷器产品型号表示5.3.1三相组合式金属氧化物避雷器该避雷器特征数字由两组特征数字组成。第一组“①”表示相一相特征数字；第二组“②”表示相一地特征数字。
特征数字的斜线上方为避雷器额定电压（单位为kV），斜线下方为避雷器标称放电电流下残压（单位为kV)。
5.3.2GIS用罐式金属氧化物避雷器该避雷器的型号中“附加特征代号”表示单相或三相。S一三相（单相不用字母表示）。该避雷器的“使用场所”以F表示。5.3.3阻波器用金属氧化物避雷器5
JB/T8459—2006
该避雷器的“使用场所”以B表示。5.3.4金属氧化物避雷器派生产品5.3.4.1消谐器
“消谐器”产品代号以XXQ表示。5.3.4.2电缆护层保护器
电缆护层保护器产品代号以LHQ表示。5.3.5避雷器附属产品
5.3.5.1放电计数器
a）产品型式代号
JS-计数器。
b）结构特征代号
Y-一采用金属氧化物电阻片的放电计数器。对于采用碳化硅电阻片的放电计数器，结构特征代号略去。c）设计序号
当产品结构特征、内部结构不同时，需要在产品型号上采用设计序号加以区分，并且设计序号根据产品开发时间顺序依次排列，以阿拉伯数字表示。它既不代表产品的先进性，也不代表某制造厂。
d）特征数字
特征数字是由计数器的最重要特性参数表示。其值一经确定，依据JB/T2440即可确定其他相应特性参数。放电计数器的特性数字由两部分组成。在斜线的上方为标称放电电流（单位为kA），斜线下方为方波电流值（单位为kA）。5.3.5.2放电电流记录器、脱离器、监测器a）产品型式代号
JL放电电流记录器：
TLR—热熔性脱离器；
TLB—热爆性脱离器；
JCQ避雷器监测器。
b）设计序号
对内部结构、外形尺寸、特性参数不同的产品采用设计序号加以区分，并根据产品开发时间顺序依次排列，以阿拉伯数字表示。它既不代表产品的先进性，也不代表某制造厂。6产品型号示例
本标准对现有产品及已发展的新产品的型号示例详见表A.1。对将要发展的新产品，以及当型号中的各代号超出上述所规定范围时，将另作补充。6
附录A
（规范性附录）
避雷器产品型号示例
表A.1给出了各种类型避雷器的产品型号示例。表A.1避雷器产品型号示例
序号类型
产品名称
配电型无间隙金属氧化
物避雷器
电站型无间隙金属氧化
物避雷器
低压无间隙金属氧化物
避雷器
线路无间隙金属氧化物
避雷器
线路有串联间隙金属氧
化物避雷器
旋转电机无间隙金属氧
化物避雷器
并补无间隙金属氧化物
避雷器
变压器及电机中性点用
避雷器
高原无间隙金属氧化物
避雷器
阻波器无间隙金属氧化
物避雷器
油浸式无间隙金属氧化
物避雷器
铁道无间隙金属氧化物
避雷器
三相组合式无间隙金属
氧化物避雷器
GIS无间隙金属氧化物避
型式代号
产品标称放电
电流kA
特征数字
100/260
100/260
51/134
51/134
60/144
60/144
42/120
42/120
100/260
附加特征
JB/T8459—-2006
型号示例
Y5WS1-17/50
YH5WS1-17/50
Y5WZ1-17/45
YH5WZ1-17/45
Y10W1-100/260
YH10W1-100/260
Y1.5W1-0.5/2.6
YH1.5W1-0.5/2.6
Y10WX1-
YH10WX1-
YH10CX1-
Y2.5W1-13.5/31
YH2.5W1-13.5/31
Y5WR1-51/134
YH5WR1-51/134
Y1.5W1-60/144
YH1.5W1-60/144
Y5WS1-17/50G
YH5WS1-17/50G
Y5WB1-
YH5WB1-Z
Y5WO1-之
YH5WO1-Z
Y5WT1-42/120
YH5WT1-42/120
Y5W1-ZxZ
YH5W1-XZ
Y10WF1-100/260
JB/T8459—2006
序号类型
产品名称
直流无间隙金属氧化物
避雷器
配电型有串联间隙金属
氧化物避雷器
电站型有串联间隙金属
氧化氧化物避雷器
旋转电机有串联间隙金
属氧化物避雷器
阻波器有串联间隙金属
氧化物避雷器
有并联间隙金属氧化物
避雷器
低压及配电用普通阀式
避雷器
电站用普通阀式避雷器
电站用磁吹阀式避雷器
线路用磁吹阀式避雷器
旋转电机用磁吹阀式避bzxZ.net
雷器雷器
变压器及电机中性点磁
吹避雷器
直流磁吹阀式避雷器
消谐器
电缆护层保护器
采用碳化硅电阻片的放
电计数器
采用金属氧化物电阻片
的放电计数器
附属间
放电电流记录器
热熔性脱离器
热爆性脱离器
避雷器监测器
：工频参考电压/系统电压。
b操作放电电流值。
标称放电电流方波电流。
表A.1（续）
型式代号
标称放电
电流kA
特征数字
系统电压
系统电压
系统电压
系统电压
系统电压
系统电压
系统电压
额定电压
额定电压
5/400°
5/400°
10/600g
附加特征
型号示例
Y5WL1-Z
YH5WL1-Z
Y5CS1-12.7/50
YH5CS1-12.7/50
Y5CZ1-12.7/45
YH5CZ1-12.7/45
Y2.5C1-22/56
YH2.5C1-22/56
Y5CB1-1.9/5.7
YH5CB1-1.9/5.7
Y0.5B1-12.7/25
YH0.5B1-12.7/25
FS2-10
FZ1-35G
FCZ1-110W
FCX1-3301
FCD2-6
FCN1-4
FCL1-100
JS1-5/400
JS5Y1-5/400
JCQ1-10/600
