【国家标准(GB)】 锤上钢质自由锻件机械加工余量与公差 一般要求

本网站 发布时间: 2024-06-29 07:30:25
  • GB/T21469-2008
  • 现行

基本信息

  • 标准号:

    GB/T 21469-2008

  • 标准名称:

    锤上钢质自由锻件机械加工余量与公差 一般要求

  • 标准类别:

    国家标准(GB)

  • 标准状态:

    现行
  • 发布日期:

    2008-02-28
  • 实施日期:

    2008-08-01
  • 出版语种:

    简体中文
  • 下载格式:

    .rar.pdf
  • 下载大小:

    468.66 KB

标准分类号

  • 标准ICS号:

    冶金>>钢铁产品>>77.140.85钢铁锻件
  • 中标分类号:

    机械>>加工工艺>>J32锻压

关联标准

  • 替代情况:

    替代GB/T 15826.1-1995
  • 采标情况:

    NEQ DIN7527-1 DIN7527-2 DIN7527-3 DIN7527-4 DIN7527-5 DIN7527-6

出版信息

  • 出版社:

    中国标准出版社
  • 书号:

    155066·1-31369
  • 页数:

    4页
  • 标准价格:

    10.0 元
  • 出版日期:

    2008-05-01
  • 计划单号:

    20061704-T-604

其他信息

  • 首发日期:

    1995-12-14
  • 起草人:

    孙常奋、董珠生
  • 起草单位:

    上海市沪东锻造厂、平湖市晨人仪表有限公司
  • 归口单位:

    全国锻压标准化技术委员会
  • 提出单位:

    中国轻工业联合会
  • 发布部门:

    中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
  • 主管部门:

    国家标准化管理委员会
  • 相关标签:

    钢质 自由 锻件 机械 加工余量 公差
标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

本标准规定了锤上钢制自由锻件的机械加工余量与公差及其使用的一般要求。本标准适用于含碳量不超过0.9%和其他合金成分总含量不超过4%的碳素钢和合金钢的自由锻件。 GB/T 21469-2008 锤上钢质自由锻件机械加工余量与公差 一般要求 GB/T21469-2008

标准内容标准内容

部分标准内容:

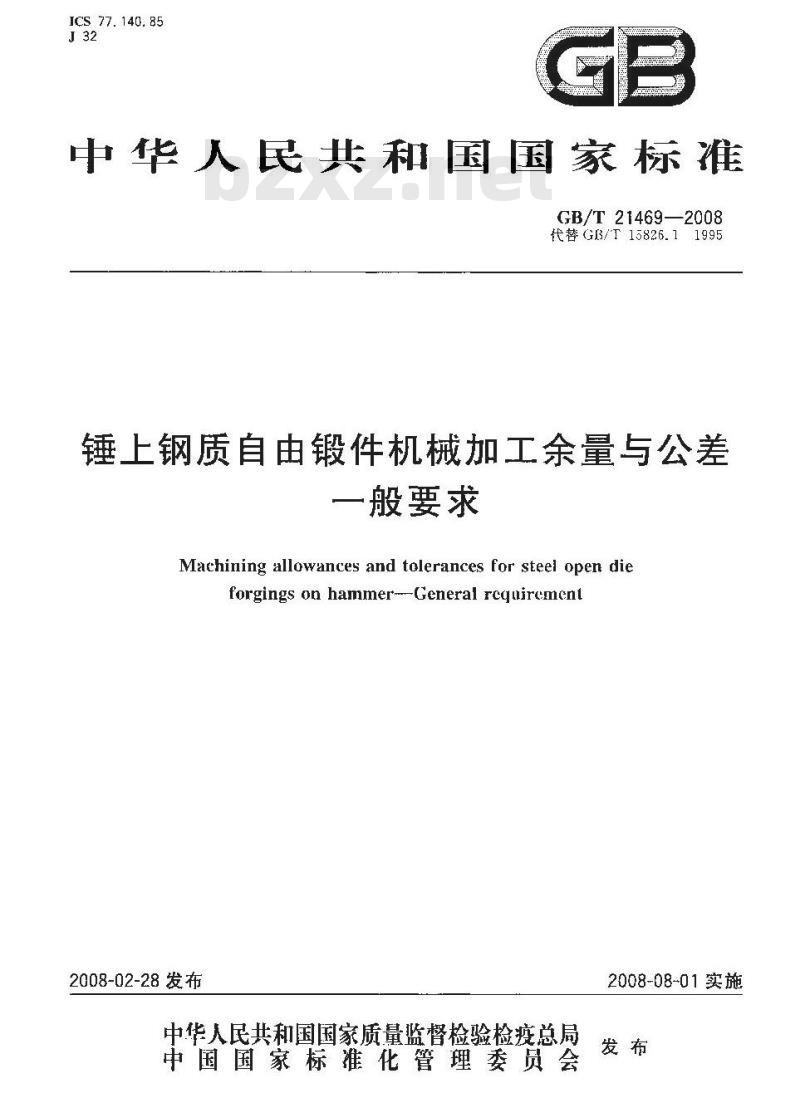

ICS 77. 140. 85
中华人民共和国国家标准
GB/T21469—2008
代替G/T15826.11995
锤上钢质自由锻件机械加工余量与公差一般要求
Machining allowances and tolerances for steel open dieforgings on hammer-General rcquircment2008-02-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-08-01实施
GB/T 21469—2008

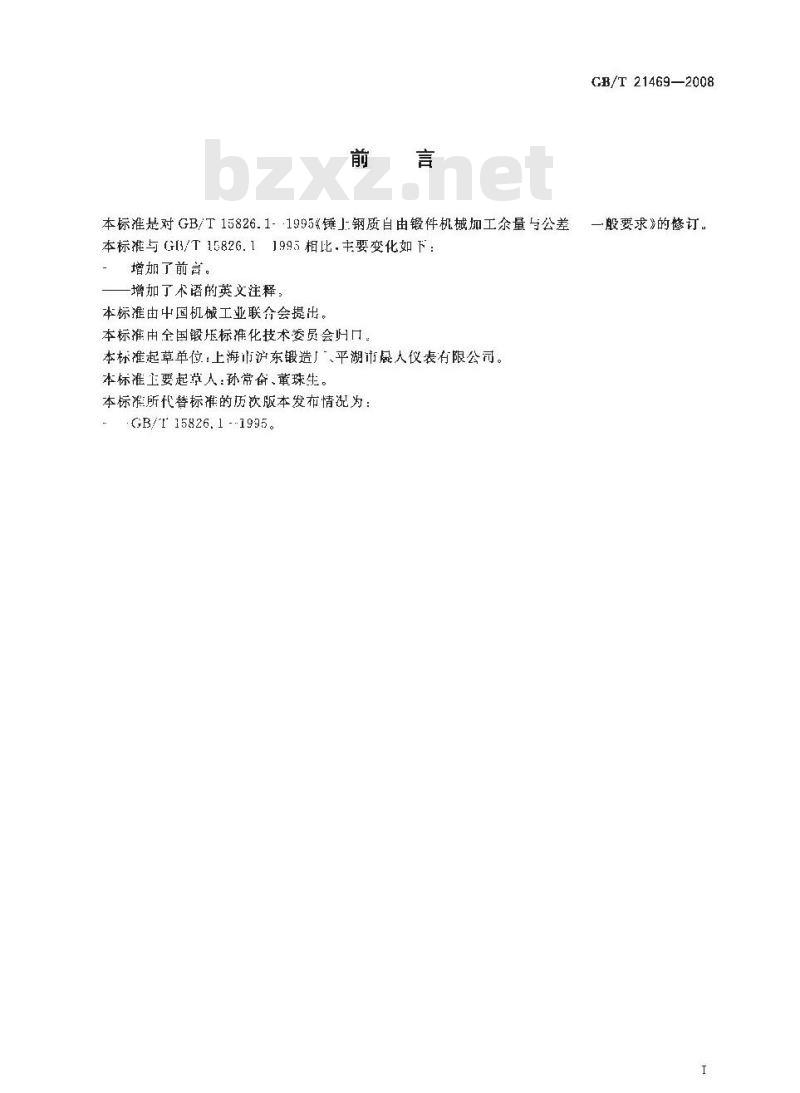

本标准是对GB/T15826.1-·1995《锤J钢质自由锻件机械加工余量与公差一般要求》的修订。
本标推与G3/T15826.11995相比.主要变化如下:增加了前言。
一增加了术语的英文注释,
本标准由中国机械工业联合会提出。本标准由全国锻压标推化技术委员会口本标准起草单位:上海市泸东锻造厂平湖市晟人仪表有限公司。本标准王要起草人:孙常奋、革珠生。本标准所代替标准的历次版本发布情况为:GB/T15826.1--1995。

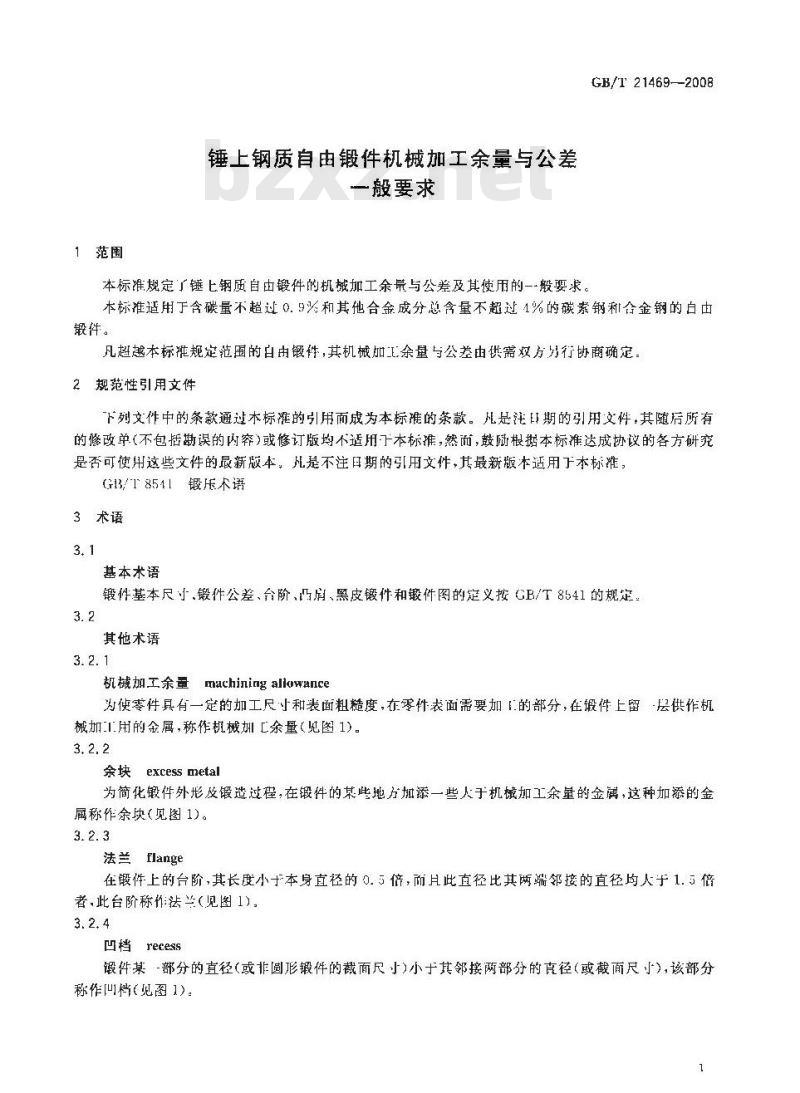

1范围
锤上钢质自由锻件机械加工余量与公差一般要求
本标准规定了锤上钢质自由锻件的机械加工余量与公差及其使用的一般要求。GB/T21469-2008
本标准适用于含碳量不超过0.9%和其他合金成分总含量不超过1%的碳素钢和合金钢的白由锻件。
凡超越本标规定范围的白由锻件,其机械加E余量与公差由供需双方另行协商确定2规范性引用文件wwW.bzxz.Net
下列文件中的条款通过木标滩的引用而成为本标谁的茶款。凡是注期的引用文件,其随后所有的修改单(不包括勘误的内睿)或修订版均不适用下本标推,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用下本标雅,(G13/T8511锻压术语
3术语
基本术语
锻件基本尺寸-锻件公差、合阶、凸肩、黑皮锻件和锻件图的定义按CB/T8541的规定。3.2
其他术语
machining allowance
机械加工余量
为使零件具有一定的加工尺寸和表面粗糙度,在零件表面需要加的部分,在锻件上留层供作机械加用的金属,称作机械加亡余量(览图1)。3.2.2
余块 excess metal
为简化锻件外形及锻造过程,在锻件的某些地方加添一些人于机械加工余量的金属,这种加添的金属称作余块(见图1)。
法兰flange
在锻件上的台阶,其长度小于本身直径的0.5倍,而月此直径比其两端邻接的直径均人于1.5倍者.此台阶称作法兰(见图1)
凹档recess
锻件某部分的直径(或非圆形锻件的截面尺小)小于其邻接两部分的直径(或截面尺小),该部分称作[叫档(见图1)。
GB/T21469-2008
机械册工余型

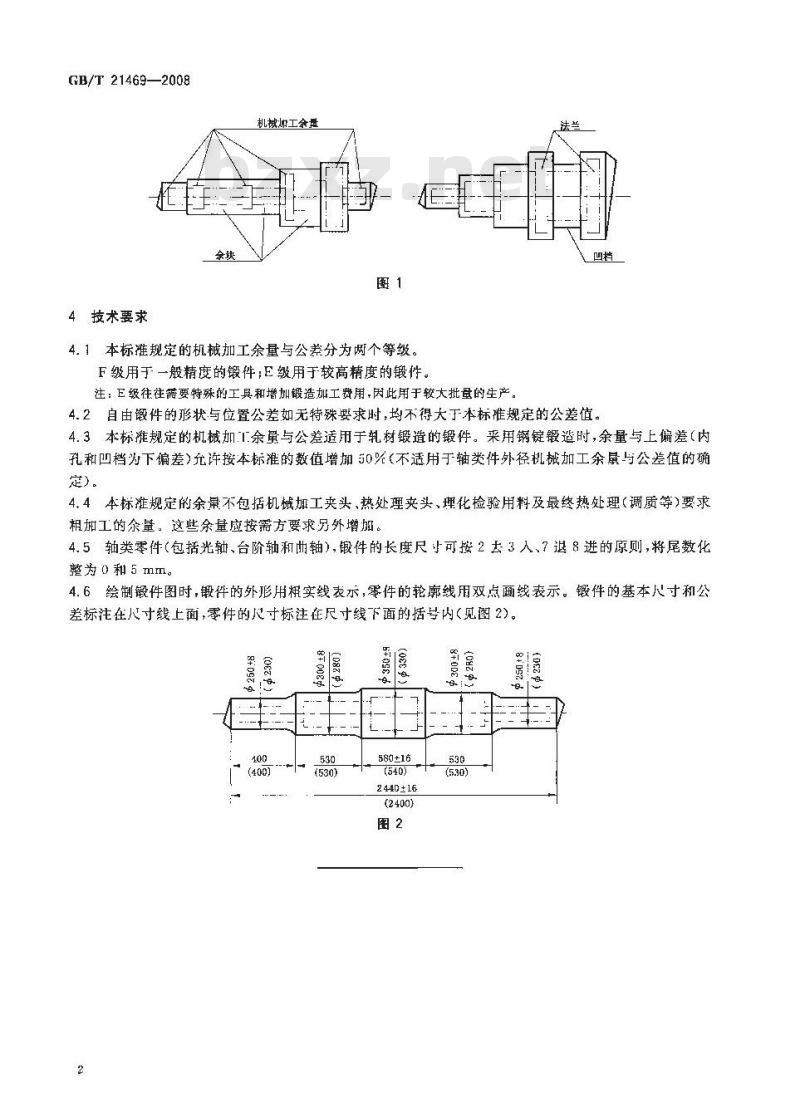

4技术要求
4.1本标推规定的机械加工余量与公差分为两个等级。F级用于一般精度的锻件:E级用于较高精度的锻件。注:E级往往带要特殊的工具和增如锻造如工费用因此用于较大批量的生产。凹档
自由锻件的形状与位置公差如无特殊要求时,均不得大于本标推规定的公差值。4.2
4.3本标推规定的机械加1余量与公差适用于轧材锻道的锻件。采用钢链锻造时,余量与上偏差(内孔和凹档为下偏差)允许按本标准的数值增加50%(不适用于轴类件外径机械加工余鼠与公差值的确定。
4.4本标准规定的余量不包括机械加工夹头、热处理夹头,埋化检验用料及最终热处理(调质等)要求粗工的余量。这些余量应按需方要求另外增加。4.5轴类零件(包括光轴、台阶轴和曲轴),件的长度尺寸可按2去3入、7退8进的原则,将尾数化整为和5mm。
4.6绘制锻件图时,锻件的外形用粗实线表示,零件的轮廓线用双点画线表示。锻件的基本尺寸和公差标注在寸线上面,零件的尺寸标注在尺寸线下面的括号内(见图2)。400
580±16
2440±16
(2400)
GB/T21469-2008

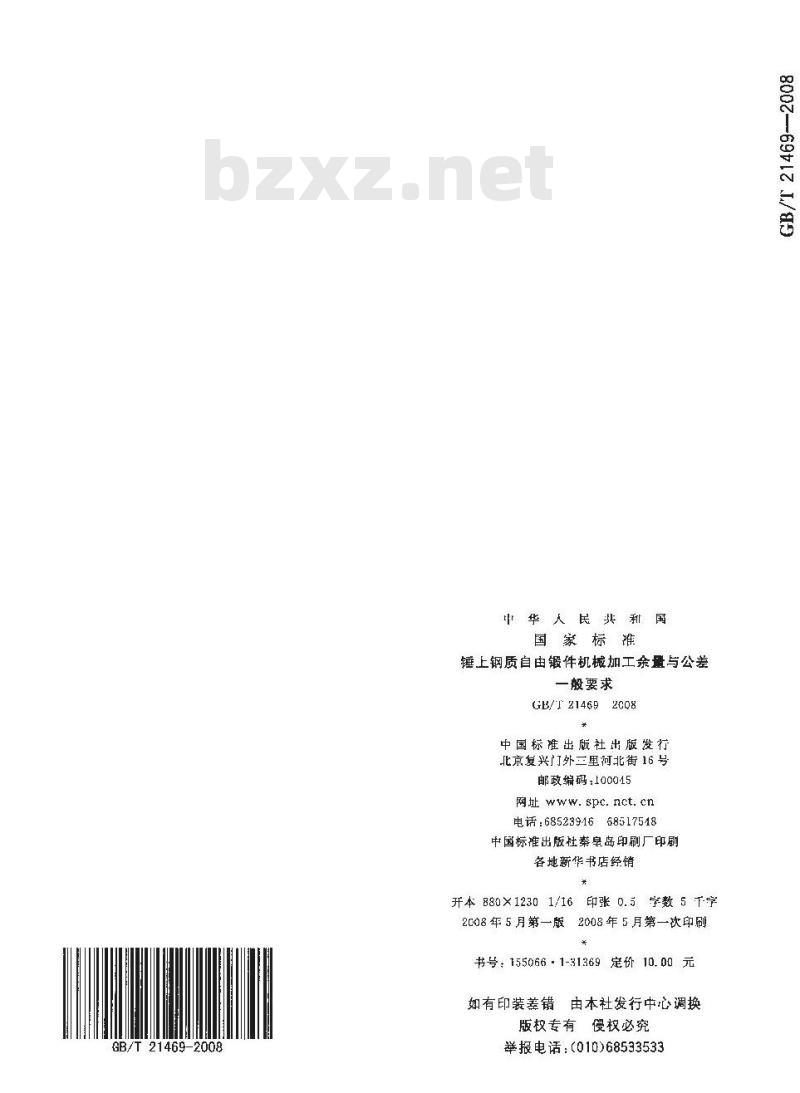

中华人民洪和国
国家标谁
锤上钢质自由锻件机械加工余量与公差一般要求
GB/T21469
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100015
网址 spc. nct.cn
电话:6852391668517548
中国标准出版杜案皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张 0. 5
学数5下字
2008年5月第一版
2008年5月第一次印刷
书号:155066-1-31369定价10.00 元由本社发行中心调换
如有印装差错
版权专有假权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
