【冶金行业标准(YB)】 热轧8#工字钢

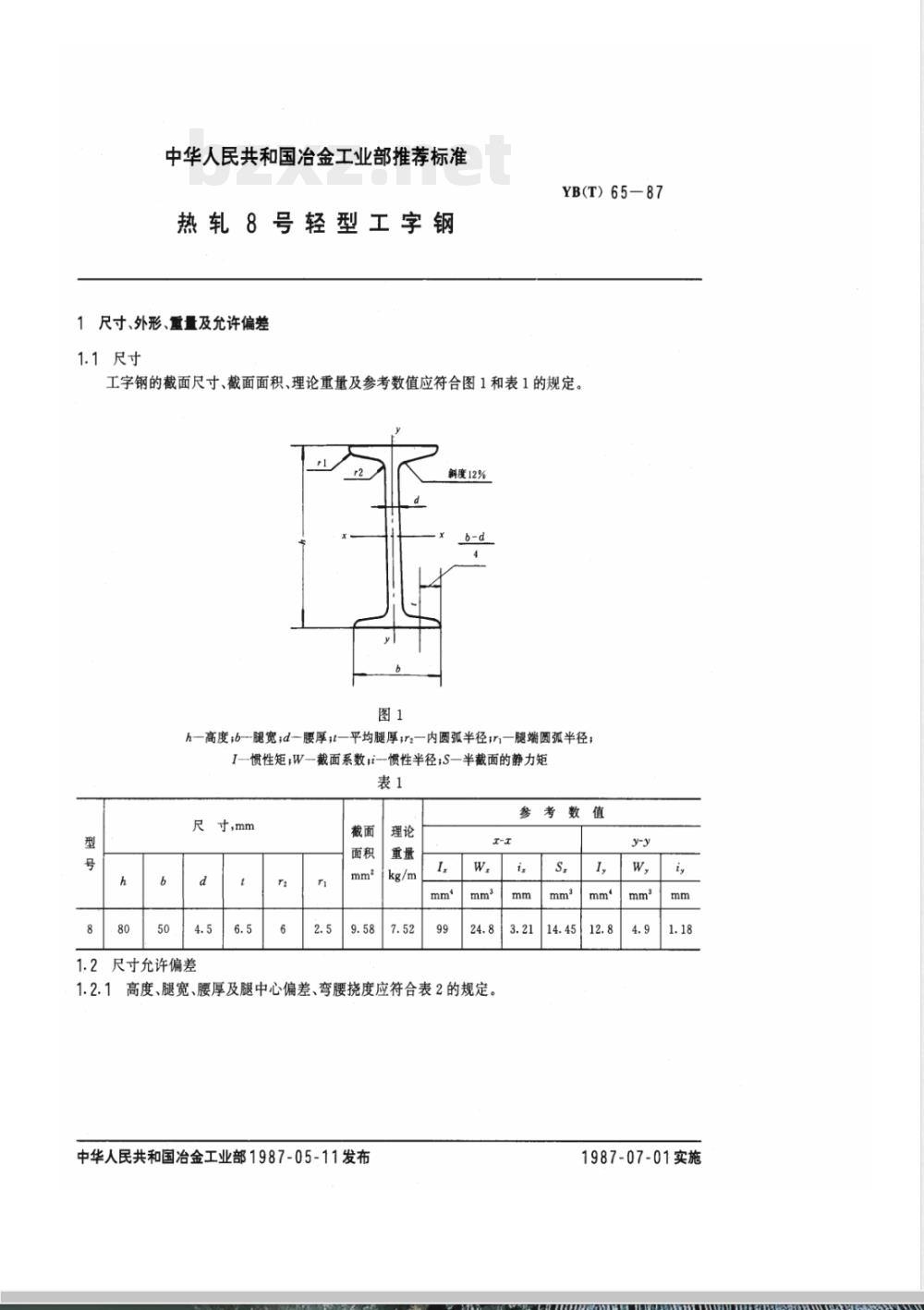

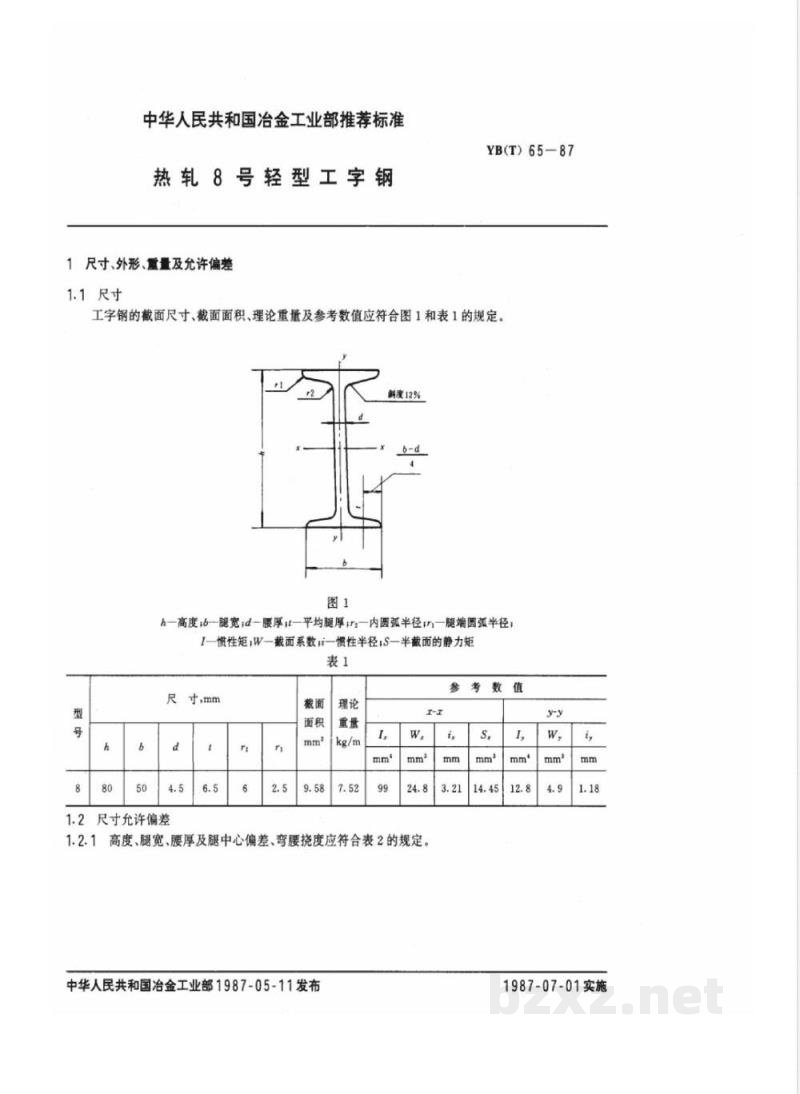

中华人民共和国治金工业部推荐标准热轧8号轻型工字钢
1尺寸、外形、重量及允许偏差
1.1尺寸
YB(T)65-87
工字钢的截面尺寸、截面面积、理论重量及参考数值应符合图1和表1的规定。斜度12%
h—高度;b—腿宽td—腰厚-平均腿厚—内圆弧半径m—腿端圆弧半径；1惯性矩，W—截面系数i—惯性半径;S—半截面的静力矩表1
尺寸mm
1.2尺寸允许偏差

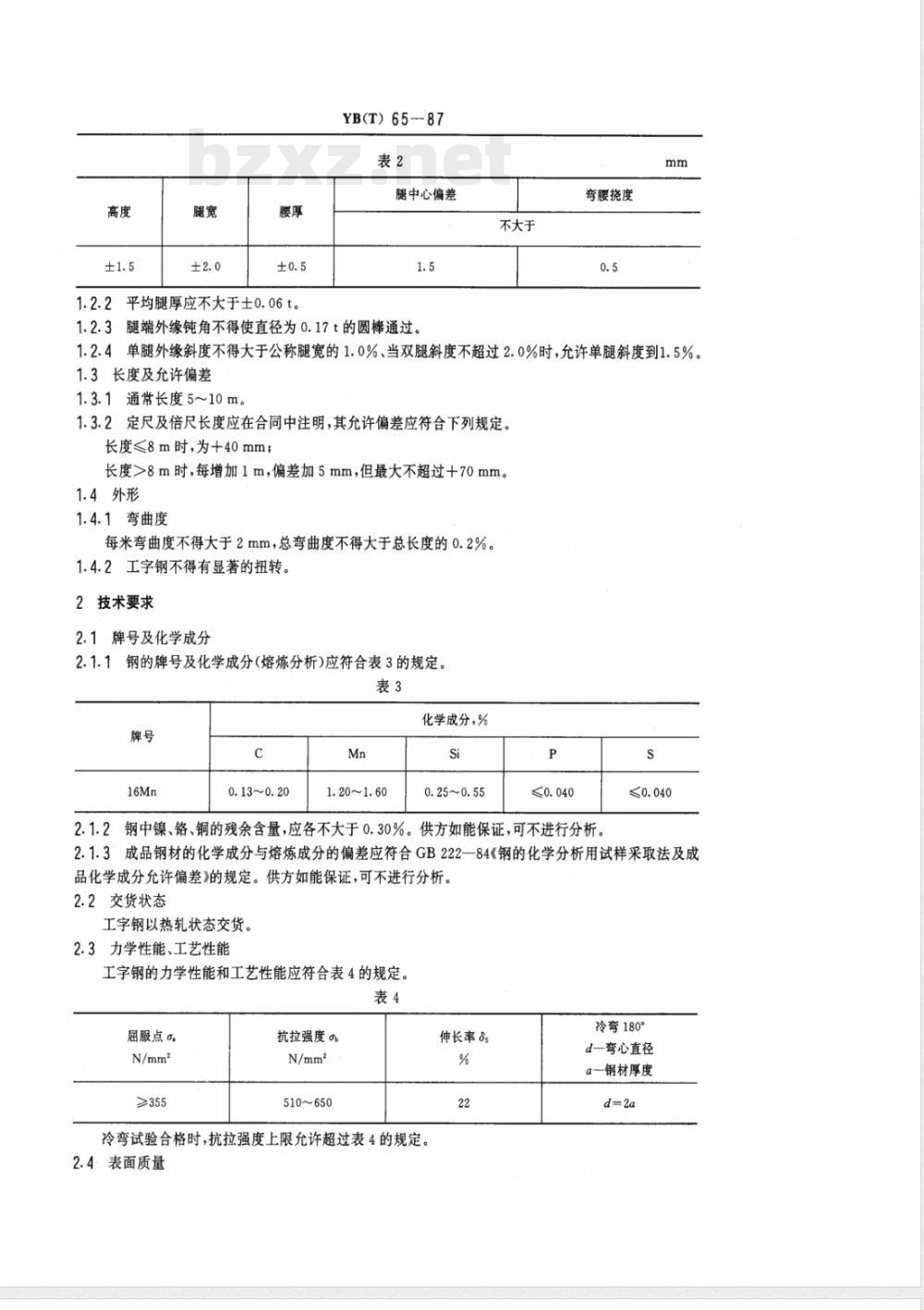

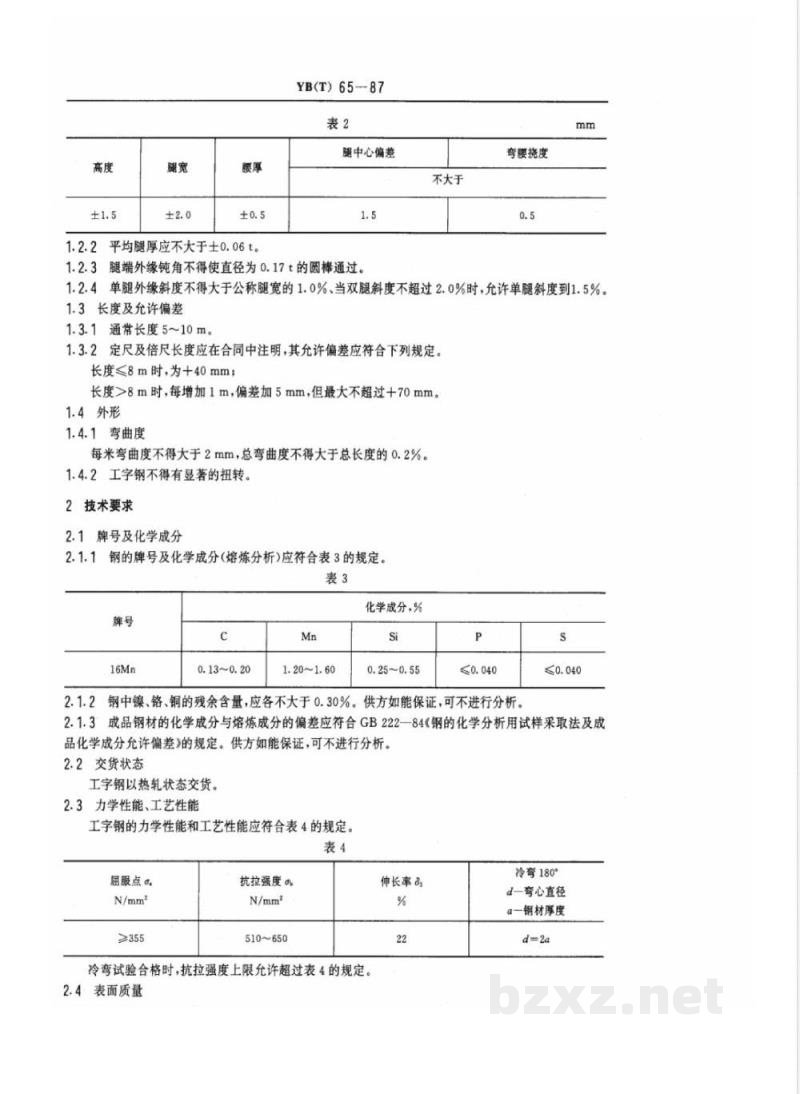

1.2.1高度、腿宽、腰厚及腿中心偏差、弯腰挠度应符合表2的规定。中华人民共和国冶金工业部1987-05-11发布考数值
1987-07-01实施
1.2.2平均腿厚应不大于士0.06t。YB(T)65-87
腿中心偏差
1.2.3腿端外缘钝角不得使直径为0.17t的圆棒通过。不大于
弯腰挠度
1.2.4单腿外缘斜度不得大于公称腿宽的1.0%、当双腿斜度不超过2.0%时，允许单腿斜度到1.5%。1.3长度及允许偏差
1.3.1通常长度5~10m。
1.3.2定尺及倍尺长度应在合同中注明，其允许偏差应符合下列规定。长度≤8m时，为+40mm；
长度>8m时，每增加1m，偏差加5mm，但最大不超过+70mm。1.4外形
1.4.1弯曲度
每米弯曲度不得大于2mm，总弯曲度不得大于总长度的0.2%。1.4.2工字钢不得有显著的扭转。2技术要求
2.1牌号及化学成分
2.1.1钢的牌号及化学成分（熔炼分析）应符合表3的规定。表3
0.13~0.20
1.20~1.60
化学成分，%
0.25~0.55
2.1.2钢中镍、铬、铜的残余含量，应各不大于0.30%。供方如能保证，可不进行分析。S
2.1.3成品钢材的化学成分与熔炼成分的偏差应符合GB222—84《钢的化学分析用试样采取法及成品化学成分允许偏差》的规定。供方如能保证，可不进行分析。2.2交货状态
工字钢以热轧状态交货。
2.3力学性能、工艺性能
工字钢的力学性能和工艺性能应符合表4的规定。表4
履服点。
抗拉强度。
510~650
冷弯试验合格时，抗拉强度上限允许超过表4的规定。2.4表面质量
伸长率品
冷弯180°
d一弯心直径
a一钢材厚度
YB(T）65-87

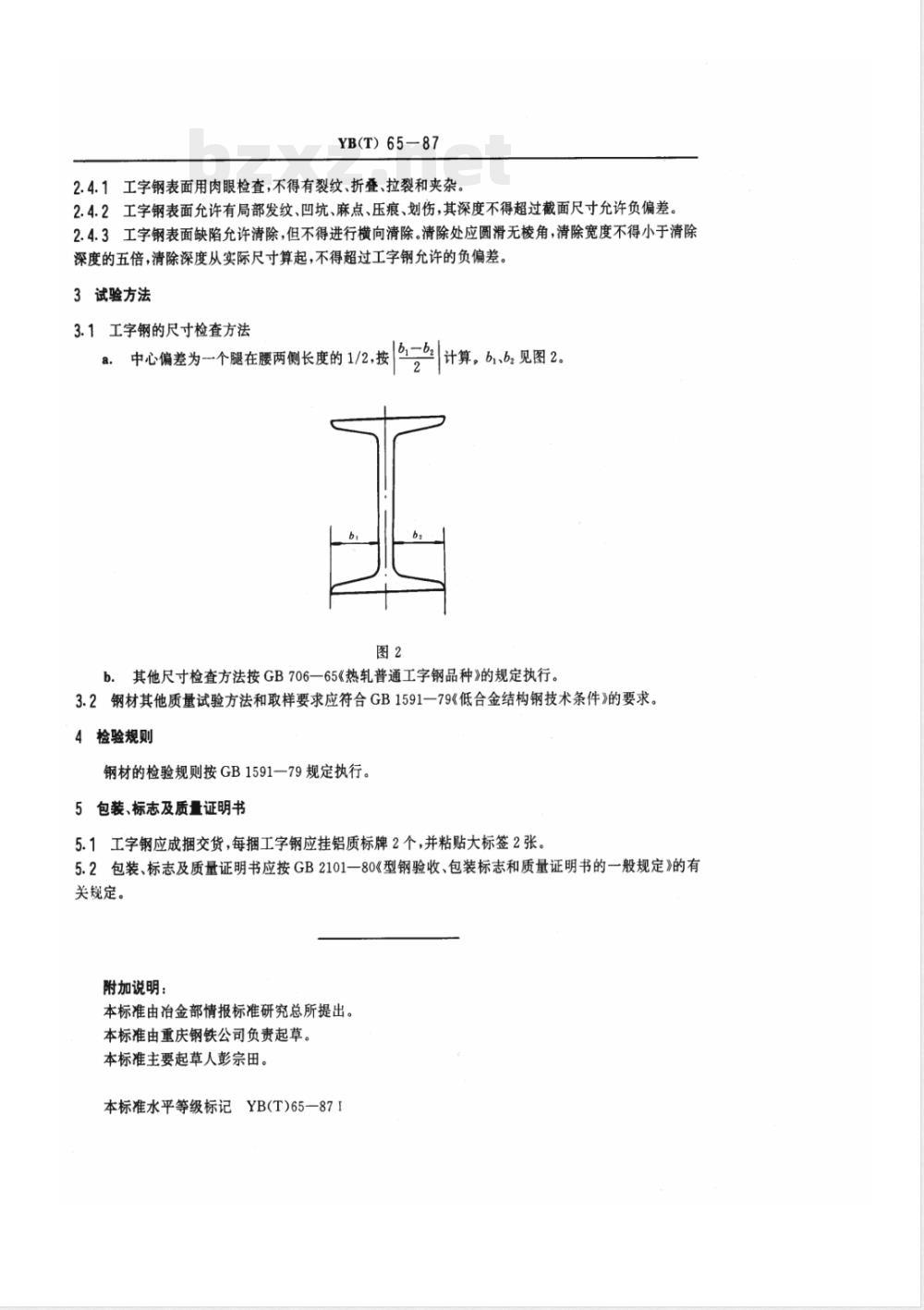

2.4.1工字钢表面用肉眼检查，不得有裂纹、折叠、拉裂和夹杂。2.4.2工字钢表面允许有局部发纹、凹坑、麻点、压痕、划伤，其深度不得超过截面尺寸允许负偏差。2.4.3工字钢表面缺陷允许清除，但不得进行横向清除。清除处应圆滑无棱角，清除宽度不得小于清除深度的五倍，清除深度从实际尺寸算起，不得超过工字钢允许的负偏差。3试验方法
3.1工字钢的尺寸检查方法
a。中心偏差为一个腿在腰两侧长度的1/2,按2
计算，bl、b，见图2
b.其他尺寸检查方法按GB706—65《热轧普通工字钢品种》的规定执行。3.2钢材其他质量试验方法和取样要求应符合GB1591一79《低合金结构钢技术条件》的要求。4检验规则
钢材的检验规则按GB1591—79规定执行。5包装、标志及质量证明书
5.1工字钢应成捆交货，每捆工字钢应挂铝质标牌2个，并粘贴大标签2张。5.2包装、标志及质量证明书应按GB2101一80《型钢验收、包装标志和质量证明书的一般规定》的有关规定。
附加说明：
本标准由治金部情报标准研究总所提出。本标准由重庆钢铁公司负责起草。本标准主要起草人彭宗田。
本标准水平等级标记YB(T)65—871
