【国家标准(GB)】 用于色度和光度测量的粉体标准白板

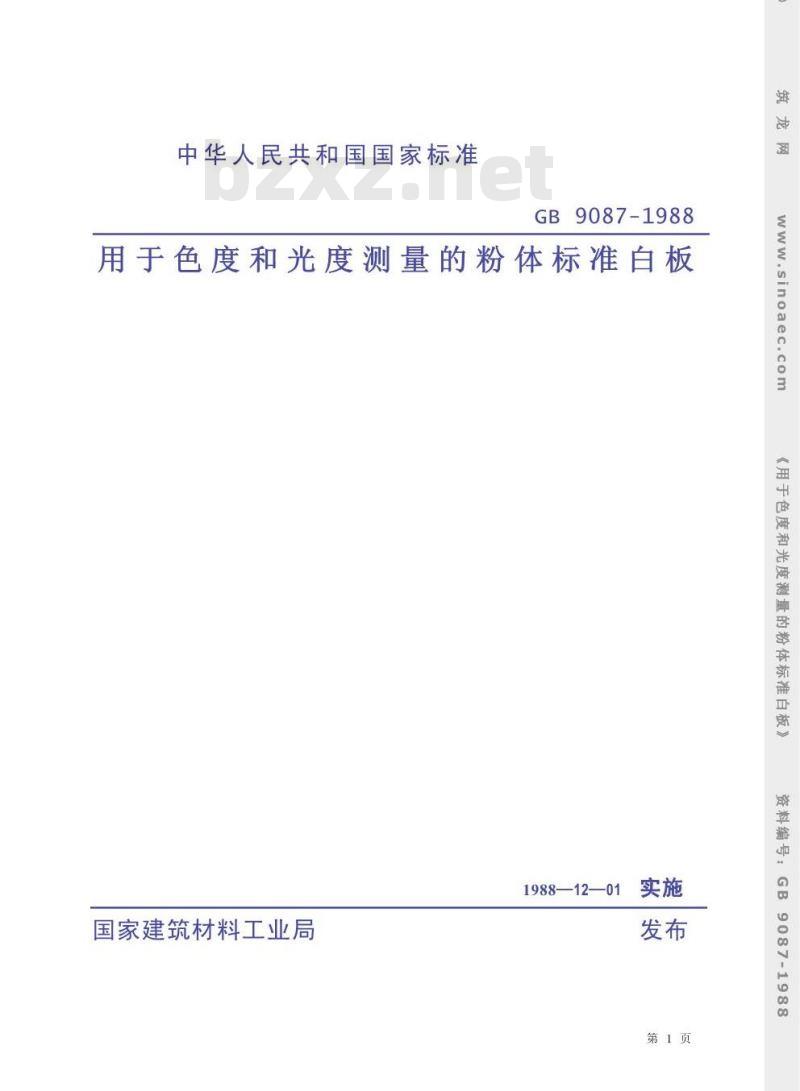

中华人民共和国国家标准
GB9087-1988
用于色度和光度测量的粉体标准白板1988—12—01
国家建筑材料工业局
第1页
sinoaec.com

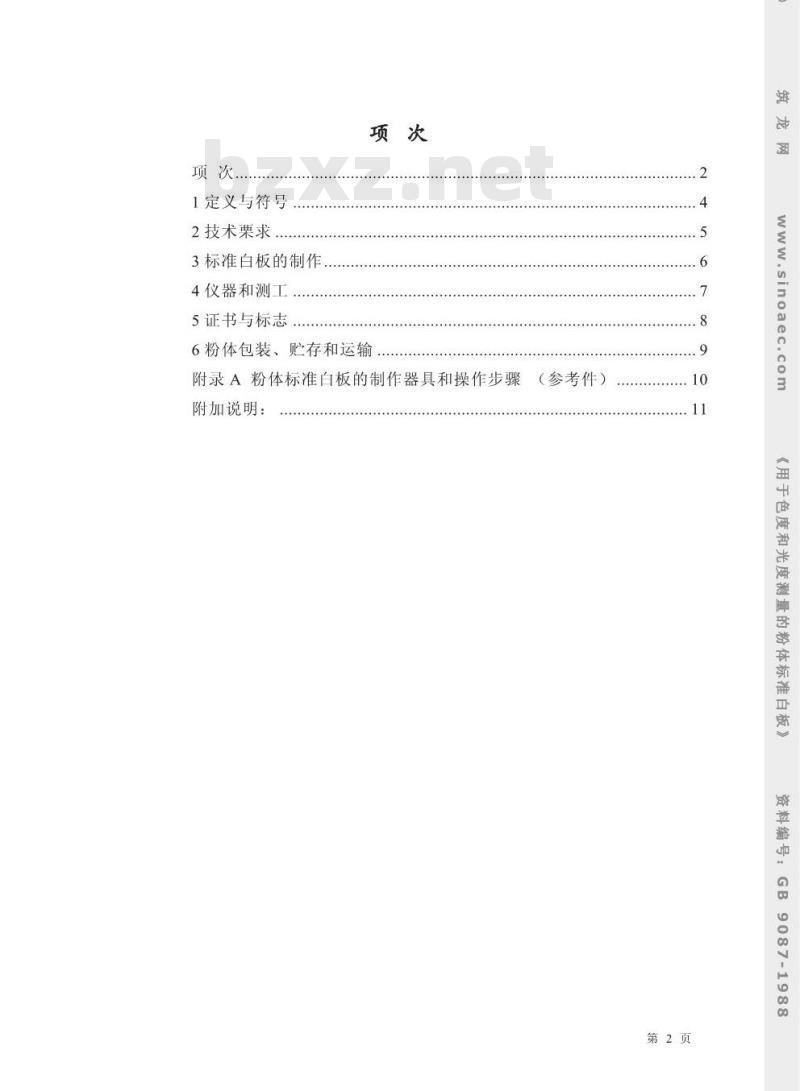

《用于色度和光度测量的粉体标准白板》料编
9087-1988
1定义与符号
2技术栗求
3标准白板的制作，
4仪器和测工
5证书与标志
6粉体包装、贮存和运输
（参考件）
附录A粉体标准白板的制作器具和操作步骤11
附加说明：
色度和光度测量的粉体标准Www.bzxZ.net
9087-1988
第2页

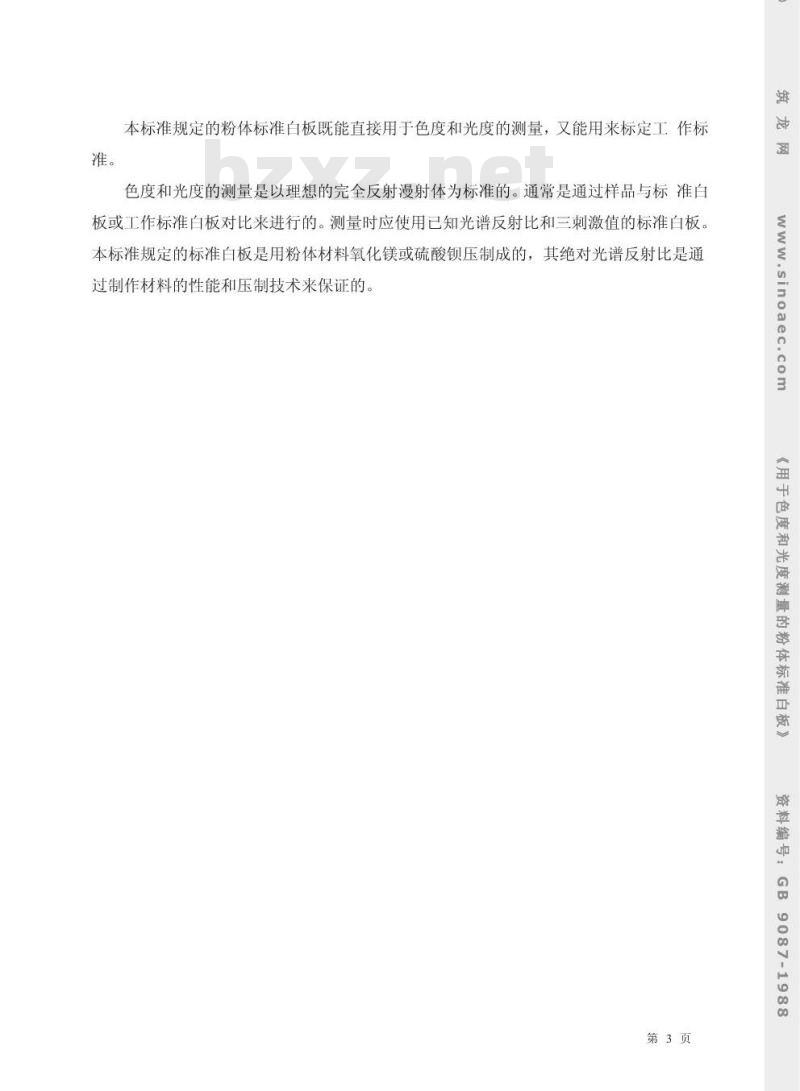

本标准规定的粉体标准白板既能直接用于色度和光度的测量，又能用来标定工作标图
色度和光度的测量是以理想的完全反射漫射体为标准的。通常是通过样品与标准白ww
sinoaec.coi
板或工作标准白板对比来进行的。测量时应使用已知光谱反射比和三刺激值的标准白板本标准规定的标准白板是用粉体材料氧化镁或硫酸钡压制成的，其绝对光谱反射比是通过制作材料的性能和压制技术来保证的色度和光屋
量的粉体标准
白板》
9087-1988
第3页

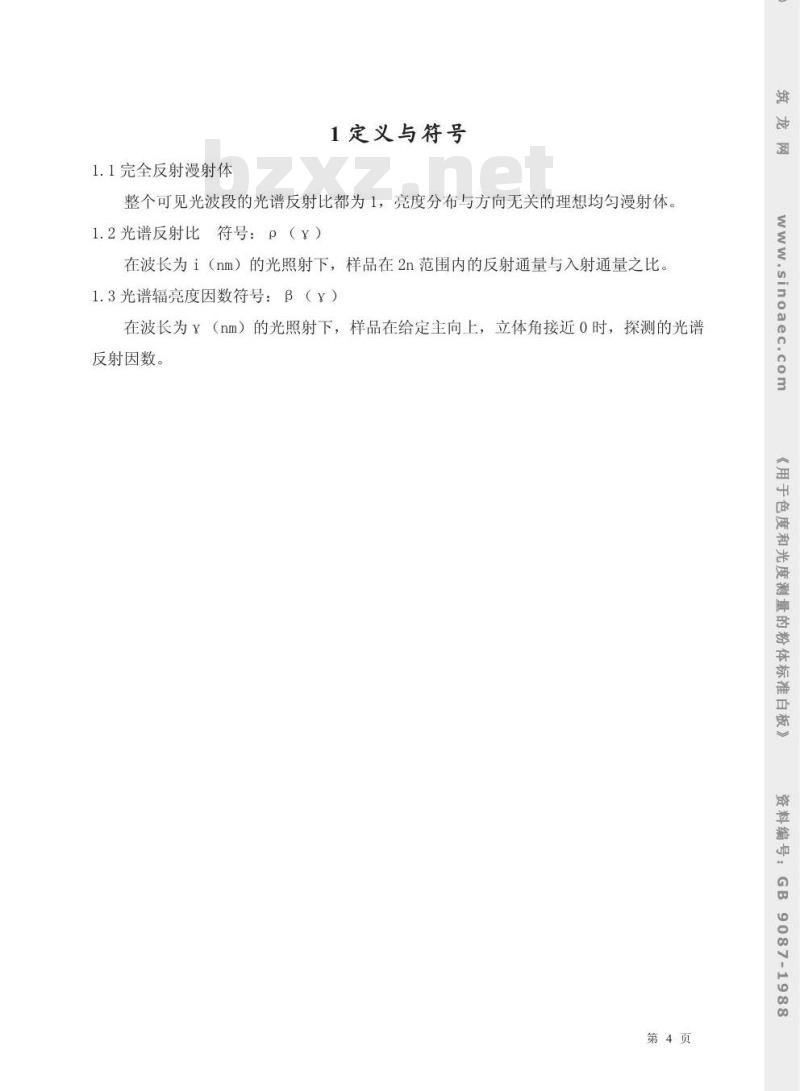

1定义与符号
1.1完全反射漫射体
整个可见光波段的光谱反射比都为1，亮度分布与方向无关的理想均匀漫射体。inoaec.coi
1.2光谱反射比符号：p（y）
在波长为i（nm）的光照射下，样品在2n范围内的反射通量与入射通量之比。1.3光谱辐亮度因数符号：β（y）在波长为Y（nm）的光照射下，样品在给定主向上，立体角接近0时，探测的光谱反射因数。
量的光
9087-1988
第4页

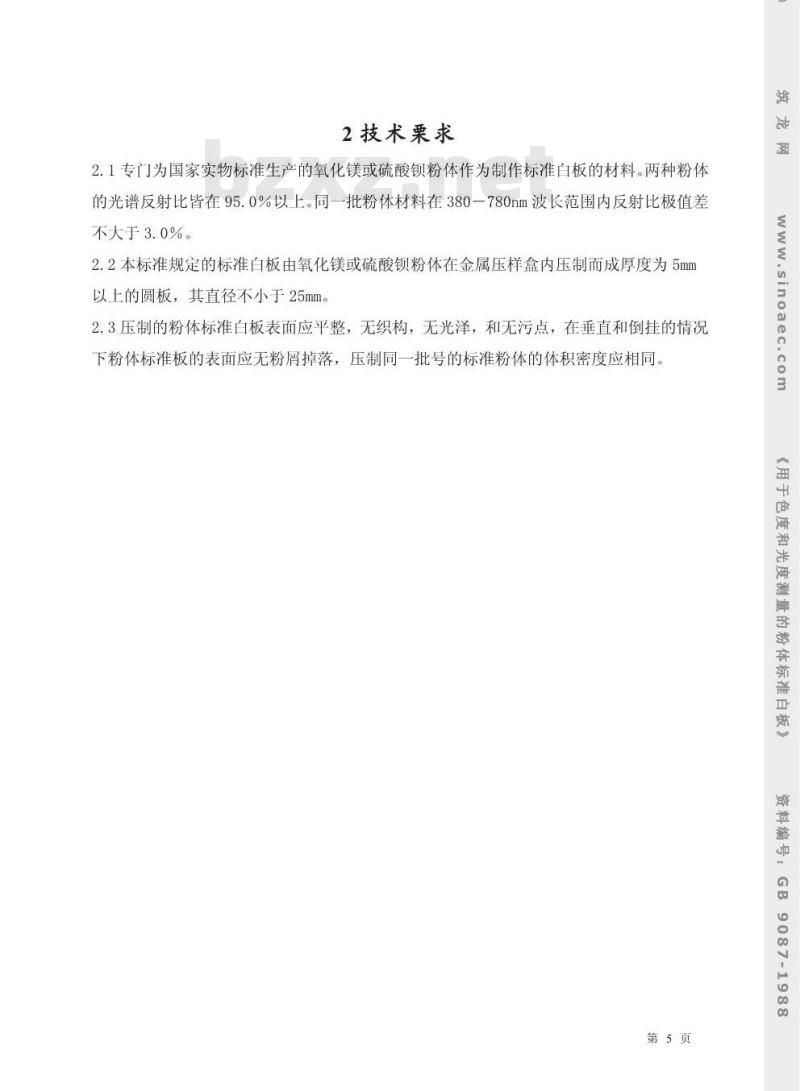

2技术栗求
2.1专门为国家实物标准生产的氧化镁或硫酸粉体作为制作标准白板的材料。两种粉体的光谱反射比皆在95.0%以上。同一批粉体材料在380一780nm波长范围内反射比极值差si
inoaec.cot
不大于3.0%。
2.2本标准规定的标准白板由氧化镁或硫酸钡粉体在金属压样盒内压制而成厚度为5mm以上的圆板，其直径不小于25mm2.3压制的粉体标准白板表面应平整，无织构，无光泽，和无污点，在垂直和倒挂的情况下粉体标准板的表面应无粉屑掉落，压制同一批号的标准粉体的体积密度应相同。《用
白板》
色度和光度测量的粉体标准
9087-1988
第5页
3标准白板的制作
3.1本标准规定使用粉体压样器压制粉体标准白板，制作步骤参见附录A。3.2压制过的粉体不得再用
inoaec.col
3.3氧化镁或硫酸锁粉体如遇结块，可将其置于不污染粉体的研钵中，研细后再用。3.4由于硫酸钡粉体粘性大，如果在压制白板时有粘结玻璃现象，可将其于105一110℃烘箱内烘干，置于干燥器内，冷至室温后磨细再用。3.5压制好的标准白板应置于干燥器中避光保存。如无污染和损伤，可反复使用。粉体标准
白板》
色度和光
量的米
9087-1988
第6页
4.1仪器及照明观察条件
4仪器和测工
4.1.1本标准中规定反射比的测量必须使用光谱光度计，它必须满足以下条件：4.1.1.1波长范围为380一780nm。4.1.1.2光谱光度计的通带半宽度应在5.0nm以内。4.1.1.3测光精度在测光范围内满刻度时为0.5%以内。4.1.1.4仪器的标称波长与实际彼长的偏离值不超过0.5nm4.1.1.5光谱光度计的分辨率不大于0.1%。4.1.2照明和探测的光学几何条件按GB3918一83《标准照明体及照明观测条件》中第5章，规定用0/d或d/0两种。注：对漫反射标准白板，光谱反射比P（Y）勺允谱辐亮度因数β（Y）数值相等。？4.2光谱反射比的测量和三刺激值的计算4.2.1光谱反射比的测量，按照GB3979一83《物体色的测量方法》规定进行。4.2.2测量波长范围为380780nm，波长间隔为5nm或10nm。4.2.3三刺激值X、Y、Z的计算，按照GB3979规定进行。4.2.4本标准中规定的粉体标准白板，可用内插法求出其他波长的反射比，其不确定度在0.1%内。
第7页
色度和光
白板）
9087-1988
5证书与标志
5.1证书应由国家授权的单位出具。5.2证书中至少列出波长为380，400，420，450，457，500，550，600，700和780nm处ww.
sinoaec.co
的反射比标准值，2°现场C照明体和10°视场D65，照明体的三刺激值X、Y、Z。5.3标志
本标准的两种粉体必须清楚注明专用标志GSBA67，并注明编号、批号、测试号、测试日期和测试条件。
量的光
9087-1988
第8页
6粉体包装、购存和运输
6.1包装瓶必须密封，瓶上贴有标签，附有证书，瓶外加塑料袋防潮6.2贮存和运输过程中谨防受潮，ww.
sinoaec.cor
粉体租
和光厂
量的光
9087-1988
第9页
附录A粉体标准白板的制作器具和操作步骤（参考件）粉体标准白板的压样器有多种，本标准推荐使用HY一3型恒压粉体压样器（专利号为：CN86205498）。这种压样器结构简单，操作方便，能满足压制粉体林准白板的要求。A.1HY一3型恒压粉体压样器的结构，见图1。（图略）A.2玻璃板（4）朝向压制粉体的工作面为毛面（业经W103031／2粒度小于5μ的金刚砂研磨后，用稀氢氟酸腐蚀）。A.3操作步骤：
A.3.1将洁净的玻璃板（4）的毛面放置于样品盒（1）上，用压盖（5）压住拧紧。翻转180°，口朝上置于桌面上；A.3.2将欲压制的粉体样品加入样品盒内，以满为宜。在桌面上方约1cm处自由下落20次，让粉体样品充实于样品盒内。A.3.3将压块（2）放置于粉体上面，再将压样器螺母拧到样品盒上，顺时针旋转2～3圈，再顺时针旋转手柄（7），通过螺杆加压于样品上。当压力达到一定值时，手柄便产生了滑动。听到响声后，表示自动停止加压。在压制过程中，手柄两连接处不得松动。A.3.4反时针旋转手柄2～3圈，再反时针旋转卸下压样器螺母（6），取出压块。将底盖（8）拧到样品盒上压住粉体样品，拧紧即可。A.3.5翻转样品盒180°，下压盖（5），取出玻璃板（4），这样就完成了粉体标准白板的压制工作。
第10页
色度和光
度测量的粉体标准
9087-1988
附加说明：
本标准由全国白度标准样品标准化技术工作组提出，由国家建筑材料工业局标准化研究所归口。
inoaec.co
本标准由国家建筑材料工业局标准化研究所、中国计量科学研究院、浙江大学、北京化工厂起草。
本标准起草人王继宪、腾秀金、陈克重、李建梅士
量的光
9087-1988
第11页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
