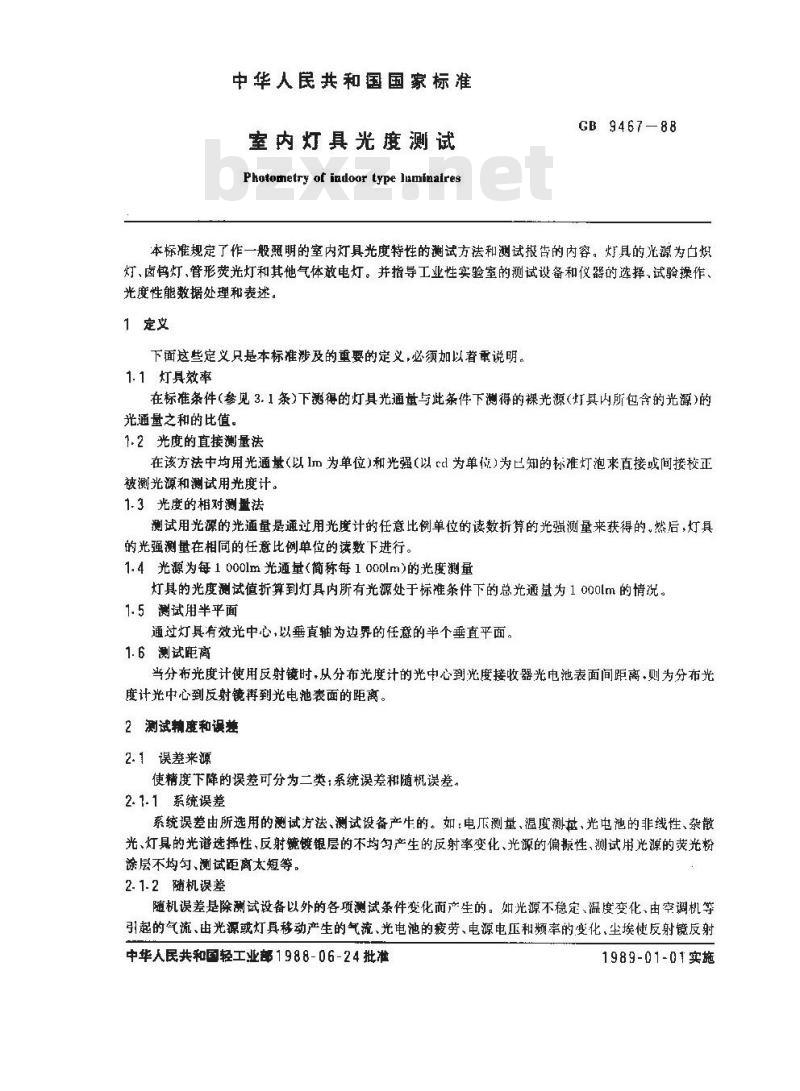

中华人民共和国国家标准
室内灯具光度测试
Photometry of indoor type IaminalresGB 9467-88
本标准规定了作一般照明的室内灯具光度特性的测试方法和测试报告的内容。灯具的光源为口炽灯、卤钨灯、管形荧光灯和其他气体放电灯。并指导工业性实验室的测试设备和仪器的选择，试验操作、光度性能数据处理和表述。
1定义
下面这些定义只是本标准涉及的重要的定义，必须加以着重说明。1.1灯具效率
在标准条件（参见3.1条）下测得的灯具光通量与此条件下测得的裸光源（灯具内所包含的光源）的光通量之和的比值。
1.2光度的直接测量法
在该方法中均用光通量（以lm为单位）和光强（以cd为单位为已知的标准灯泡来古接或间接校正被测光源和测试用光度计。
1.3光度的相对测量法
测试用光源的光通量是通过用光度计的任意比例单位的读数折算的光强测量来获得的。然后，灯具的光强测量在相同的任意比例单位的读数下进行。1.4光源为每1000lm光通量（简称每1000lm)的光度测量灯具的光度测试值折算到灯具内所有光源处于标准条件下的总光通基为1000lm的情况。1.5测试用半平面
通过灯具有效光中心，以垂直轴为边界的任意的半个垂直平面。1. 6 测试距离
当分布光度计使用反射镜时，从分布光度计的光中心到光度接收器光电池表面间距离.则为分布光度计光中心到反射镜再到光电池表面的距离。2测试精度和误差
2.1误差来源
使精度下降的误差可分为二类；系统误差和随机误差。2.1.1系统误差
系统误差由所选用的测试方法、测试设备产牛的。如：电瓜测量、温度测甚、光电池的非线性、杂散光、灯具的光谱选择性，反射镜镀银层的不均勾产生的反射率变化、光源的偏振性、测试用光源的荧光粉涂层不均勾、测试距离太短等。2-1-2随机误差
随机误差是除测试设备以外的各项测试条件变化而产生的。如光源不稳定、温度变化、由空调机等引起的气流、由光源或灯具移动产生的气流、光电池的疫劳、电源电压和频率的变化、尘埃使反射镜反射中华人民共和国轻工业部1988-06-24批准1989-01-01实施
GB 946788

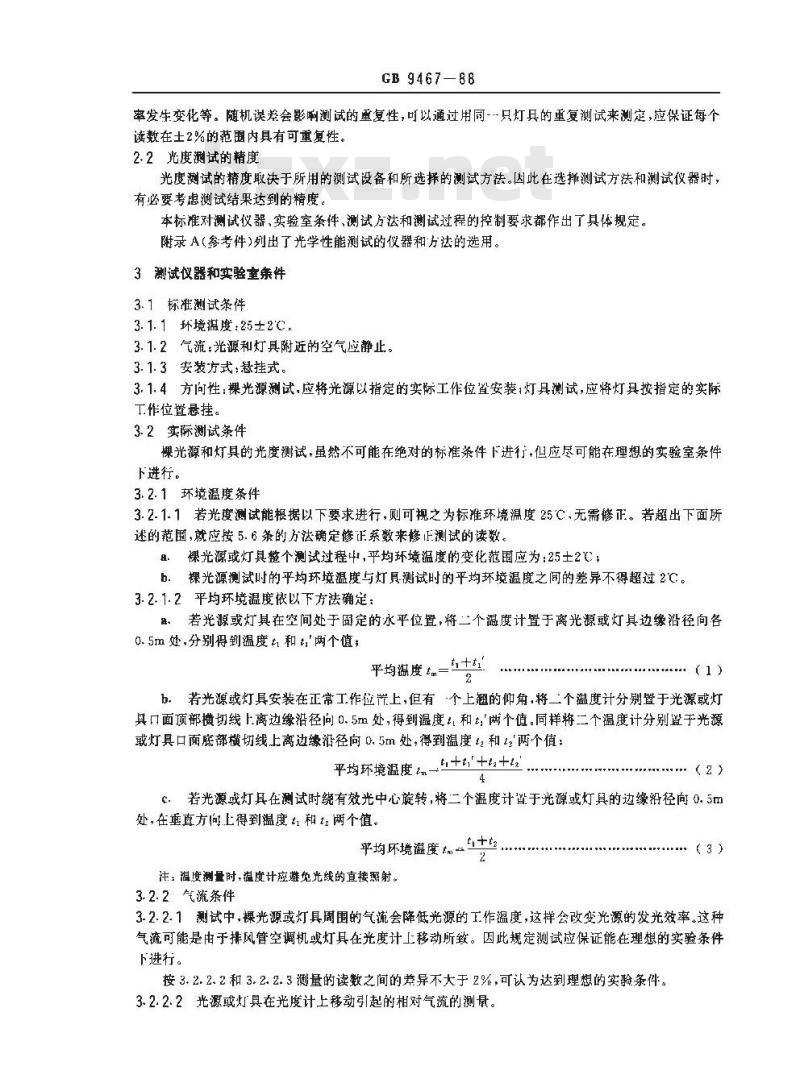

率发生变化等。随机误案会影啊测试的量复性，可以通过用同-…只灯其的重复测试来测定，应保证每个读数在士2%的范围内具有可重复性。2.2光度测试的精度
光度测试的精度取决于所用的测试设备和所选择的测试方法。因此在选择测试方法和测试仪器时，有必要考虑测试结果达到的精度。本标准对测试仪器、实验室条件，测试方法和测试过程的控制要求都作出了具体规定。附录A(参考件)列出了光学性能测试的仪器和方法的选用。3测试仪器和实验条件
3.1标准测试条件
3.1.1环境温度：25±2C。
3.1.2气流；光源和灯具附近的空气应静止。3.1.3安装方式;悬挂式。
3.1.4方向性：裸光源测试，应将光源以指定的实际工作位置安装;灯具测试，应将灯具按指定的实际工作位置悬挂。
3.2实际测试条件
裸光源和灯具的光度测试，虽然不可能在绝对的标准条件下进行，但应尽可能在理想的实验室条件下进行。
3.2.1环境温度条件
3.2.1.1若光度测试能根据以下要求进行，则可规之为标准环境温度25℃，无需修正。若超出下面所述的范围，就应按5.6条的方法确定修证系数来修正测试的读数。8裸光源或灯具整个测试过程中，平均环境温度的变化范围应为：25土2℃；b.裸光源测试时的平均环境温度与灯具测试时的平均环境温度之间的差异不得超过2℃。3.2.1.2平均环境温度依以下方法确定：。若光源或灯具在空间处于固定的水平位置，将二个温度计置于离光源或灯具边缘沿径向各0.5m处，分别得到温度t和：两个值；t+
平均度t
（1）
b。若光源或灯具安装在正常工作位岸上，但有个上翘的仰角，将二个温度计分别置于光源或灯厚口面顶部横切线上离边缘沿径问0.5m处，得到湿度和，两个值，同样将二个温度计分别臂干光源或灯具口面底部横切线上离边缘沿径向0.5m处，得到温度12和12两个值：平均环境温度-t+t++2
c．若光源或灯具在测试时绕有效光中心旋转,将二个温度计督于光源或灯具的边缘沿径向0.5m处，在垂直方向上得到温度和t两个值。平均环境温度 tm-
注：温度测量时，温度计应避免光线的直接照射。3.2.2气流条件
（3）
3-2.2.1测试中，裸光源或灯具周围的气流会降低光源的工作温度，这样会改变光源的发光效率。这种气流可能是由于排风管空调机或灯具在光度计上移动所致。因此规定测试应保证能在理想的实验条件下进行。
按3.2.2.2和3.2.2.3测量的读数之间的差异不大于2%，可认为达到理想的实验条件。3.2.2.2光源或灯具在光度计上移动引起的相对气流的测量。GB 9467—88

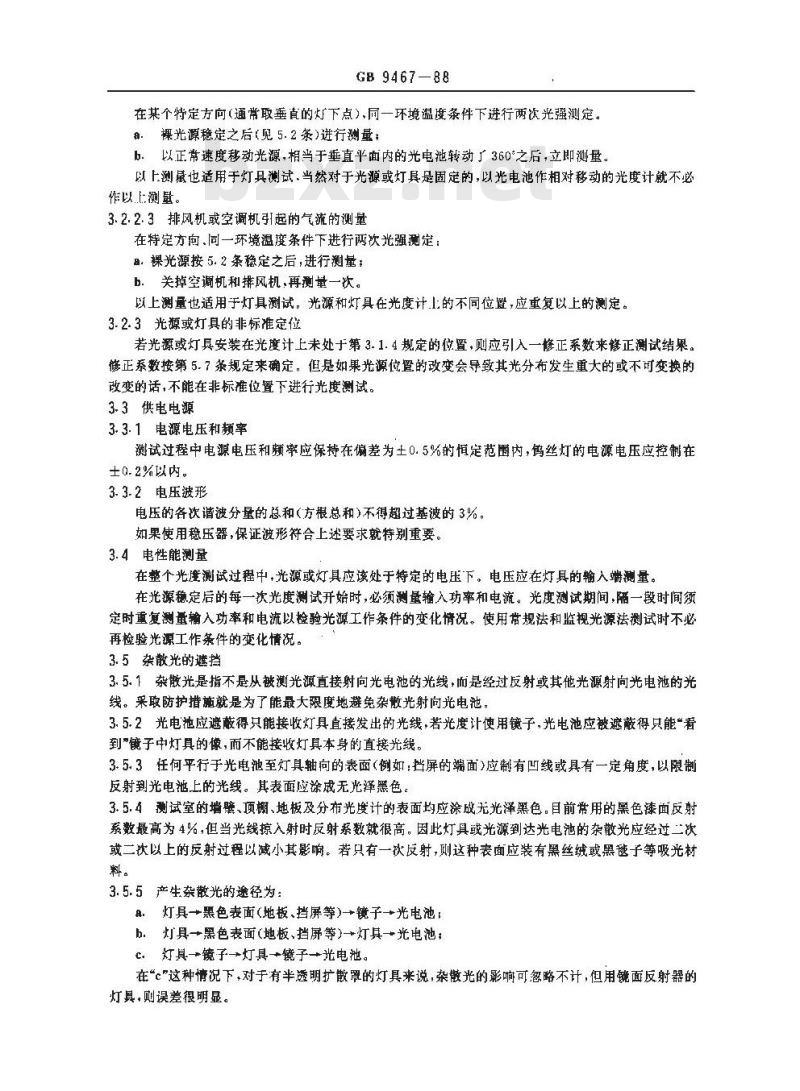

在某个特定方向（通常取垂直的灯下点），同一环境温度条件下进行两次光强测定、4裸光源稳定之后（见5.2条）进行测量：b．以正常速度移动光源，相当于垂直平面内的光电池转动了360之后，立即测量，以上测鼠也适用于灯具测试，当然对于光源或灯具是固定的，以光电池作相对移动的光度计就不必作以测量。
3.2.2.3排风机或空调机引起的气流的测量在特定方向、同一环境温度条件下进行两次光强测定：.裸光源按5.2条稳定之后，进行量：b．关掉空调机和排风机.再测量一次。以上测量也适用于灯具测试。光源和灯具在光度计1的不同位置，应重复以上的测定。3.2.3光源或灯具的非标准定位
若光源或灯具安装在光度计上未处于第3.1.4规定的位置，则应引入一修正系数来修正测试结果。修正系数按第5.7条规定来确定。但是如果光源位暨的改变会导致其光分布发生重大的或不可变换的改变的话，不能在非标准位置下进行光度测试。3.3供电电源
3.3.1电源电压和频率
测试过程中电源电压和频率应保持在偏差为土0.5%的恒定范围内，钨丝灯的电源电压应控制在主0.2%以内。
3.3.2电压波形
电压的各次谐波分量的总和（方根总和）不得超过基波的3%。如果使用稳压器，保证波形符合上述要求就特别重要。3.4电性能测量
在整个光度测试过程中，光源或灯具应该处于特定的电压下。电压应在灯具的输入端测量。在光源稳定后的每一次光度测试开始时，必须测量输入功率和电流。光度测试期间，隔一段时间须定时重复测量输入功率和电流以检验光源工作条件的变化情况。使用带规法和监视光源法测试时不必再检验光源工作条件的变化情况。3.5杂散光的邀拦
3.5.1杂散光是指不是从被测光源直接射向光电池的光线，而是经过反射或其他光源射向光电池的光线。采取防护措施就是为了能最大限度地避免杂散光射向光电池。3.5.2光电池应邀蔽得只能接收灯具直接发出的光线，若光度计使用镜子，光电池应被遮蔽得只能“看到”镜子中灯具的像，而不能接收灯具本身的直接光线。3.5.3任何平行于光电池至灯具轴向的表面（例如；挡屏的端面）应制有凹线或具有一定角度，以限制反射到光电池上的光线。其表面应涂戒无光泽黑色。3.5.4测试室的墙璧、顶榭、地板及分布光度计的表面均应涂成无光泽黑色。目前常用的黑色漆面反射系数最高为4%，但当光线掠入射时反射系数就很高。因此灯具或光源到达光电池的杂散光应经过二次或二次以上的反射过程以减小其影响。若只有一次反射，则这种表面应装有黑丝绒或黑子等吸光材料。
3.5.5产生杂散光的递径为：
灯具→黑色表面（地板、挡屏等）→镜子→光电池：b.灯具→黑色表面（地板、挡屏等）→灯具→光电池：灯具→镜子→灯具→镜子→光电池在“c\这种情况下，对于有半透明扩散累的灯具来说，杂光的影响可怒略不计，但用镜面反射器的灯具，则误差很明显。
GB 9467—88

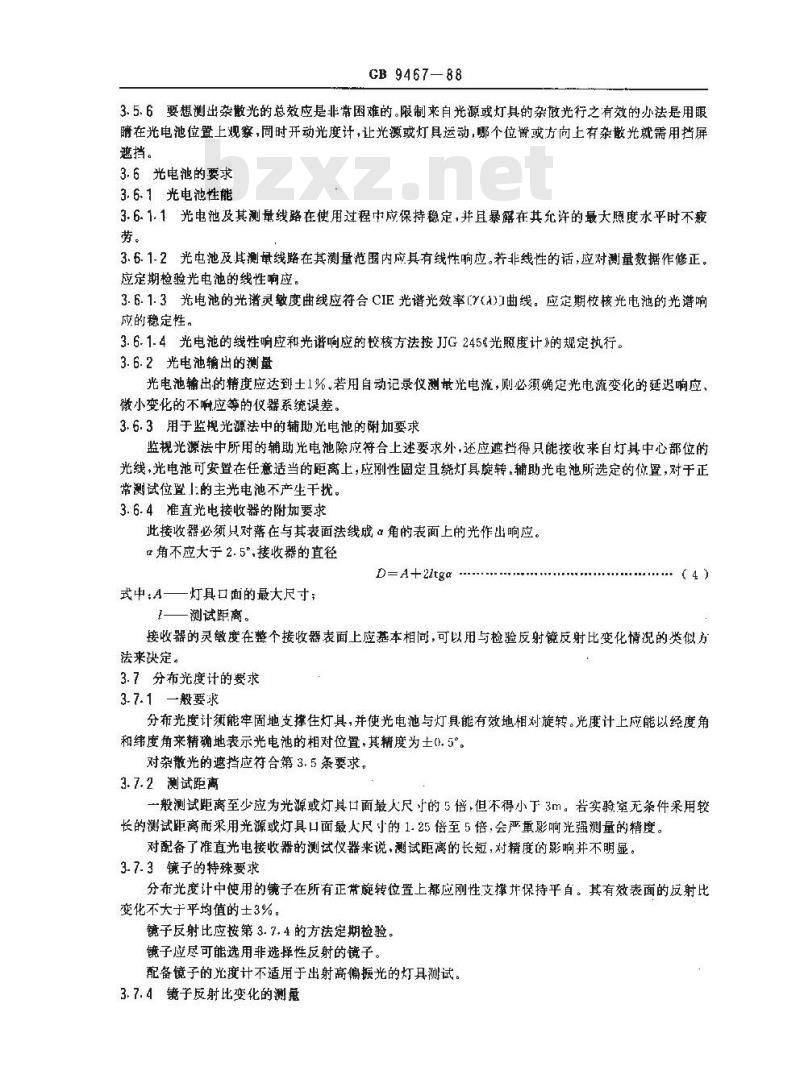

3.5.6要想测出杂散光的总效应是非常困难的。限制来自光源或灯具的杂做光行之有效的办法是用眼睛在光电池位置上观察，同时开动光度计，让光源或灯具运动，哪个位或方向上有杂散光就需用挡屏遮挡。
3.6光电池的要求
3.6.1光电池性能
3.6.1.1光电池及其测量线路在使用过程中应保持稳定，并且暴露在其允许的最大照度水平时不疲劳。
3.6.1.2光电池及其测量线路在其测量范围内应具有线性响应。若非线性的话，应对测量数据作修正。应定期检验光电池的线性响应。3.6.1.3光电池的光谱灵敏度曲线应符合CIE光谱光效率[Y(A)I曲线。应定期校核光电池的光谱响应的稳定性。
3.6.1.4光电池的线性响应和光谱响应的校核方法按JG245光照度计》的规定执行。3.6.2光电池输出的测量
光电池输出的精度应达到土1必。若用自动记录仪测量光电流，则必须确定光电流变化的延迟响应、微小变化的不晰应等的仪器系统误差。3.6.3用于监规光源法中的辅助光电池的附加要求监视光源法中所用的辅助光电池除应符合上述要求外，还应遮挡得只能接收来自灯中心部位的光线，光电池可安置在任意适当的距离上，应刚性固定且绕灯具旋转.辅助光电池所选定的位置，对于正常测试位置上的主光电池不产生于扰。3.6.4准直光电接收器的附加要求此接收器必须只对落在与其表面法线成。角的表面上的光作出响应。角不应大于2.5°,接收器的直径D=A+2itg
式中;A——灯具口面的最大尺寸：1——测试距离。
·（4）
接收器的灵敏度在整个接收器表面上应基本相问，可以用与检验反射镜反射比变化情况的类似方法来决定。
3.7分布光度计的要求
3.7.1—般要求
分布光度计须能牢固地支撑住灯具，并使光电池与灯具能有效地相对旋转。光度计上应能以经度角和纬度角来精确地表示光电池的相对位置，其精度为土(.5°。对杂散光的遮挡应符合第3.5条要求。3.7.2测试距离
一般测试距离至少应为光源或灯具面最人尺寸的5倍，但不得小于3m。若实验室无条件采用较长的测试距离而采用光源或灯具口面最人尺小的1.25倍至5倍，会严量影响光强测量的精度。对配备了准直光电接收器的测试仪器来说，测试距离的长短，对精度的影响并不明显。3.7.3镜子的特殊要求
分布光度计中使用的镜子在所有正常旋转位置上都应刚性支撑井保持平自。其有效表面的反射比变化不大于平均值的士3%。
镜子反射比应按第3.7.4的方法定期检验。镜子应尽可能选用非选择性反射的镜子。配备镜子的光度计不适用于出射高偏振光的灯具测试。3.7.4镜子反射比变化的测
GB 9467-88

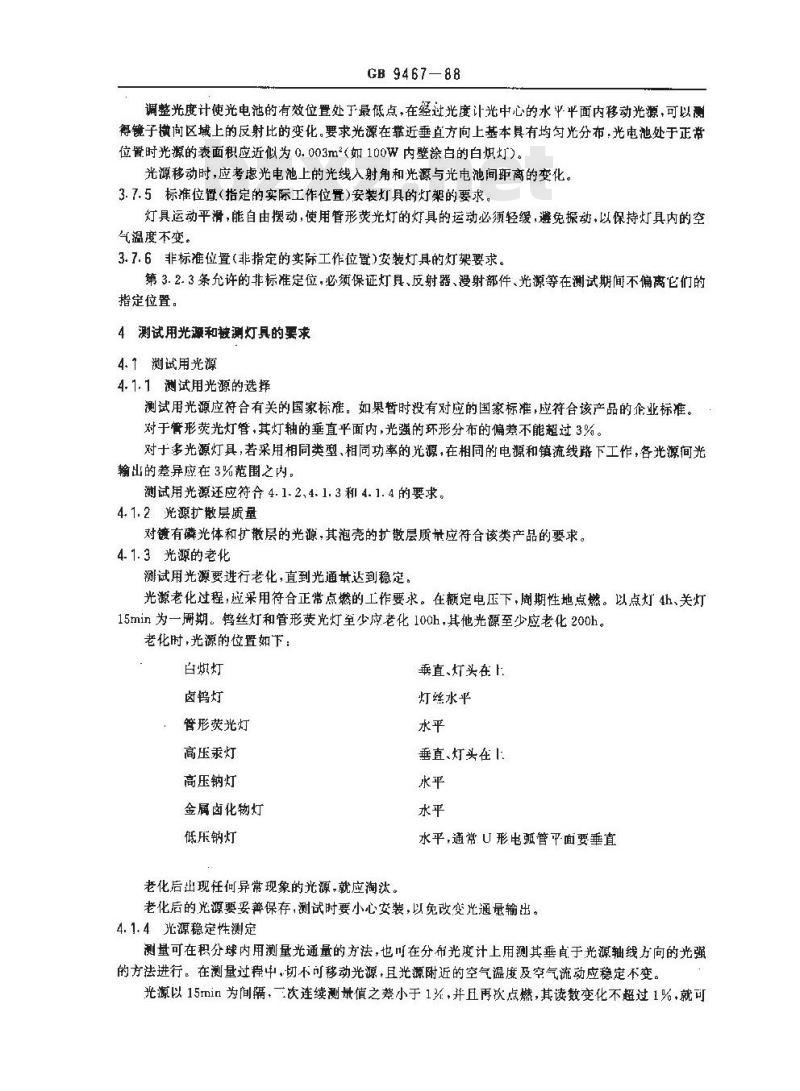

调整光度计使光电池的有效位置处于最低点，在经过光度计光中心的水平平面内移动光源，可以测得镜子横向区城上的反射比的变化。要求光源在靠近垂直方向上基本具有均匀光分布，光电池处于正常位置时光源的表面积应近似为0.003m（如100W内壁徐白的白炽灯）。光源移动时，应考虑光电池上的光线入射角和光源与光电池间距离的变化。3.7.5标准位置（指定的实际工作位置）安装灯具的灯架的要求。灯具运动平滑，能自由摆动，使用管形荧光灯的灯具的运动必须轻缓，避免振动，以保持灯具内的空气温度不变。
3.7.6非标准位置（非指定的实际工作位置）安装灯具的灯架要求。第3.2.3条允许的非标准定位，必须保证灯具、反射器、漫射部件、光源等在测试期间不偏离它们的指定位置。
4测试用光源和被测灯具的要求
4.1测试用光源
4.1.1测试用光源的选择
测试用光源应符合有关的国家标准。如果暂时没有对应的国家标准，应符合该产品的企业标准。对于管形荧光灯管，其灯轴的垂直平面内，光强的环形分布的偏差不能超过3%。对于多光源灯具，若采用相同类型、相同功率的光源，在相同的电源和镇流线路下工作，各光源间光输出的差异应在3%范围之内。
测试用光源还应符合4.1.2、4.1.3和4.1.4的要求。4.1.2光源扩散层质量
对镀有磷光体和扩教层的光源，其泡壳的扩散层质量应符合该类产品的要求。4.1.3光源的老化
测试用光源要进行老化，直到光通量达到稳定。光源老化过程，应采用符合正常点燃的工作要求。在额定电压下，周期性地点燃。以点灯4h、关灯15min为一周期。钨丝灯和管形荧光灯至少应老化100h，其他光源至少应老化200h。老化时，光源的位置如下：
白炽灯
卤钨灯
管形荧光灯
高压汞灯
高压钠灯
金属卤化物灯
低压钠灯
老化后出现任何异常现象的光源,就应淘汰。垂直、灯头在上
灯丝水平
垂直、灯头在上
水平，通常U形电弧管平面要垂直老化后的光源要要善保存，测试时要小心安装，以免改变光通量输出。4.1.4光源稳定性测定
测量可在积分球内用测量光通量的方法，也在分布光度计上用测其垂直于光源轴线方向的光强的方法进行。在测量过程中，切不可移动光源，且光源附近的空气温度及空气流动应稳定不变。光源以15min为间隔，一次连续测量值之差小于1%，并丑再次点燃，其读数变化不超过1%，就可认为光源已达到稳定状态。
4.1.5裸光源在光度计上的安装
GB 9467-88
分布光度计定标时，裸光源应优先按其在灯具中指定的实际工作位置安装，或按巴知光度数据的位置安装。
4.2测试用镇流器
测试用镇流器应是符合相应标准的正规产品。对裸光源和灯具测试时，应使用同-一个镇流器。连接线路在整个测试过程中应保持不变。线路中的导线电阻和接触电阻不应增加到影响光源的性能。对于管形荧光灯，镇流器的位置和固定方式应符合灯具的图纸要求。4.3被测灯具
4.3.1灯具的选择
被测灯具必须为正规产品，尺寸应符合生产图纸的要求。灯具的光学部件应保持清洁、完好无损，所有零部件都应牢固地固定在其设计位置上。4.3.2灯具中光源的调整
4.3.2.1光源在灯具中的安装位置应严格按设计图纸要求，并出生产厂在灯具出厂前就定位妥当。可调节光源位置的，在灯具或灯座上应有明确标记，并在设计图上有具体尺寸。4.3.2.2对于具有方向性明的非旋转对称配光的灯具，光度测试时，其光源安装还应按GB7002《投光照明灯具光度测试》第4.6.2条规定的原则调整位置，并在测试报告中记录测试时光源的位置情况4.3.3灯其在光度计上的安装
灯具在光度计上的安装位置应能使灯具的测光中心与光度计的光中心重合。4.3.4灯具的测光中心
灯具的测光中心用以下方法来确定：。如果光源中心位于灯具外壳口面(也可以是没开型的反射器口面)之外，则灯具的测光中心盛为光源中心：
b。如果光源中心位于灯具外壳口面（也可以是没散开型的反射器口面)之内，则灯具的测光中心过在通过光源中心的垂直轴与上述口面的交点上；c．多光源的灯具，光源中心应是各光源的儿何中心。5测试方法和过程
光源、灯具的稳定，光度计的定标及测试程序应遵照本章条款的要求。5.1光源，灯具和光度计的稳定
光源连续点亮一定时间后，每隔5min以上测量次光强或光通量，连续次测量的读数未显现出变化趋势，且其读数变化不超过1%，即可认为光源、灯具和光度计已达到稳定状态。5-2测量方法
灯具的光度测试用相对法进行。测试用裸光源的光通量是通过用光度计的任意单位为比例的读数折算的光强测盘来获得的，然后灯具的光强测量在相同的任意单位为比例的读数下进行。由下式可求出灯具内光源为1000lm的灯具实际光强。Io-ReP光澡
式中;1。—光源总光通量为1000lm的情况下灯具在0方向上的光强值，单位为cd/1000lm：R。——灯具在8方向上的在上述任意单位为比例的测量读数；更《光高）——在上述任意单位为比例读数折算成的光源相对光通量。5.3光源相对光通量测量
可用以下两个方法测得
GB 9467--88
经度30°为间隔划分成12个测量半平面，且每一个测量半平面以立体角20等分角（卢素20角）为间隔进行测读，则光源相对光通意：Φ光)=4x(R+R+..+)
式中，R、R、.、R为相对应的角度上12个测量半平面测量读数的平均值。(5）
b。经度30°为间隔划分成12个测量半平面，且每一个测量半平面内用10°为间隔的环带的中点来进行测读，则光源相对光通量：R+R++Ri
式中.、..为各环带点中12个测量半开面读数的平均值，**,a为相对应的环带常数。
（6）
如果灯具内不止一个光源，那么光源光通量应是用上述方法求得的各光源相对光通量的总和：@=+@,+.
测试过程中，应定时检验光源的稳定性，其方法为比较灯下点的测量值，这些数值的差异应小于2%。
5.4灯具光强的测量
一般是测量以30°为间隔的12个半平面内进行，这12个半平面中，必须有一个半半面通过灯具的土轴。
测试过程巾，可通过比较灯下点处的测量值定时检查光源的稳定性，这些测量值的变化不得超过2%。
5.5标准测试条件下的测试
当光源和灯具按3.1.4.3.2.1、3.2.2条款的条件进行测试，就可以认为测试条件是标准测试条件，故尤需修正。
5.6非标准环境温度下测试时的修正光源和灯具测试时，环境温度不符合3.2.1款规定，测量数据必须修正，修正系数K25c为：Ezsr
式中：K25—光源或灯具在环境温度是tC时.应入的光度测量修正系数：Er
一在标准条件下，光源或灯具某一固定方向和距离上的照度；一在环境温度为t时，上述测量条件下的照度。5.7非标准安装位置下测试时的修正(8)
若光源或灯具测试时的安装位置处于非标准位置（处于3.1.4款规定以外的位置），遵常采用下面两种光度测试方法。
8、常规法；
b.监视光源法。
下面规定了这两种测试方法及其静正系数的确定。5.7.1常规法
正常安装的光源或灯具测光中心和光电池间的垂直轴被转到水平面内。光强测量以光电池固定，光源或灯具在空间绕光度计光度中心转动来实现。每个测量乎面的测贯，均是通过光源或灯具绕着垂直测试轴旋转来得到的。因此灯具或光源每转到-·个待测垂直平面时，均必须达到稳定状态。
通过下式可确定修正系数：
GB 9467- 88
式中：K—为了校正到标准测试条件，用于光源或灯具定位于日方向进行光度测量的修正系数！E25℃——标准测试条件下，光源或灯具在固定距离和方向上测得的照度；E。除去光源或灯具定位于方向外，其他条件与E25相同时测得的照度。5.7.2监视光源法
采用本法与常规法相比可减少测试时间。用安装在离待测光源或灯具一小段固定距离的辅助光电池，随光源或灯具一起转动，来监光源或灯具的光输出的变化，并提供必要的正系数。Esr
式中，K'。—为了校正到标准测试条件，用于定位在日方向的光源或灯具测量时的修正系数；E多——标准测试条件下安装光源或灯其时，由辅助光电池测得的照度：（10）
E。—光源或灯具定位在日方向时，由辅助光电池测得的照度，应在主光电池测量前或后立即测量。
6测试报告
室内灯具光度测试报告，至少要包含下列内容。6.1被测灯具的说明
a+制造厂名称、灯具名称、型号、规格（额定电压，频率、功率)：h。样品的数目、取样方法
C.光学部件(如反射器、折射器等)的必要说明：d.产品示意图。
6.2镇流器（以及辅助启动器）
制造厂名、镇流器型号
6.3测试用光源
a、制造厂名、光源类型、型号；b.额定光通，
c.额定功率。
6.4测试过程
测试方法过程和设备的说明；
b.测试距离。
6. 5测试结果
a、灯具的光强分布：
分别用数值和曲线表示。旋转对称分布的，可用一个平面表示。非旋转对称的，至少用两个有代表性的平面表示。
h，空间等照度曲线或相对平面等照度曲线：c.
利用系数；
d．上射光通比.下射光通比，灯具CIE分类，灯具效率：
最大允许安装距离高度比
灯具概算图表。
测试方法
安装方式
非标难
非标准
附加说明：
GB 9467—88
附录A
光度测试所用仪器及方法的选择（参考件）
仅器和测试方法
(A灯具面量大尺寸)
积分光度计
不带镜子的分布光度计
测试距离 5A
带镜子的分布光度计
测试距离 S.A
不带镜子的分布光度计
测试距高1.254
不带镜子的分布光度计
测试距离5A
带规法
不带镜于的分布光度计此内容来自标准下载网
测试距离 5A
监规光源法
不带镜于的分布光度计
准直光电接收器
较短的测试距商
本标准由中华人民共和国轻工业部提出。本标准内上海市灯具研究所归口。本标准由上海市灯具研究所负责起草，本标准主要起草人姚志尚、张蓓玮。备
仅适用于测量光通量
见 3. 1. 3、3. 1. 4, 3. 7. 13. 7.2.3.7. 5
见 3. 1. 3,3. 1. 4.3- 7. 1.
3. 7. 2.3.7. 3.3.7. 5
见3. 1. 3、3. 1. 4.3. 7.1,
3. 7.2.3. 7. 5
见 3. 7. 1,3. 7. 2.3. 7. 3
3. 7. 6.5.7. 1
见 3. 6. 3,3. 7. 1,3. 7. 2、3. 7. 3,3. 7. 6,5. 7. 2
见. 3. 1. 3,3. 1. 4、3. 6. 43. 7. 1,3. 7. 2、3. 7. 5
