【机械行业标准(JB)】 工业锅炉用离心引风机

ICS23.120
备案号：24454--2008

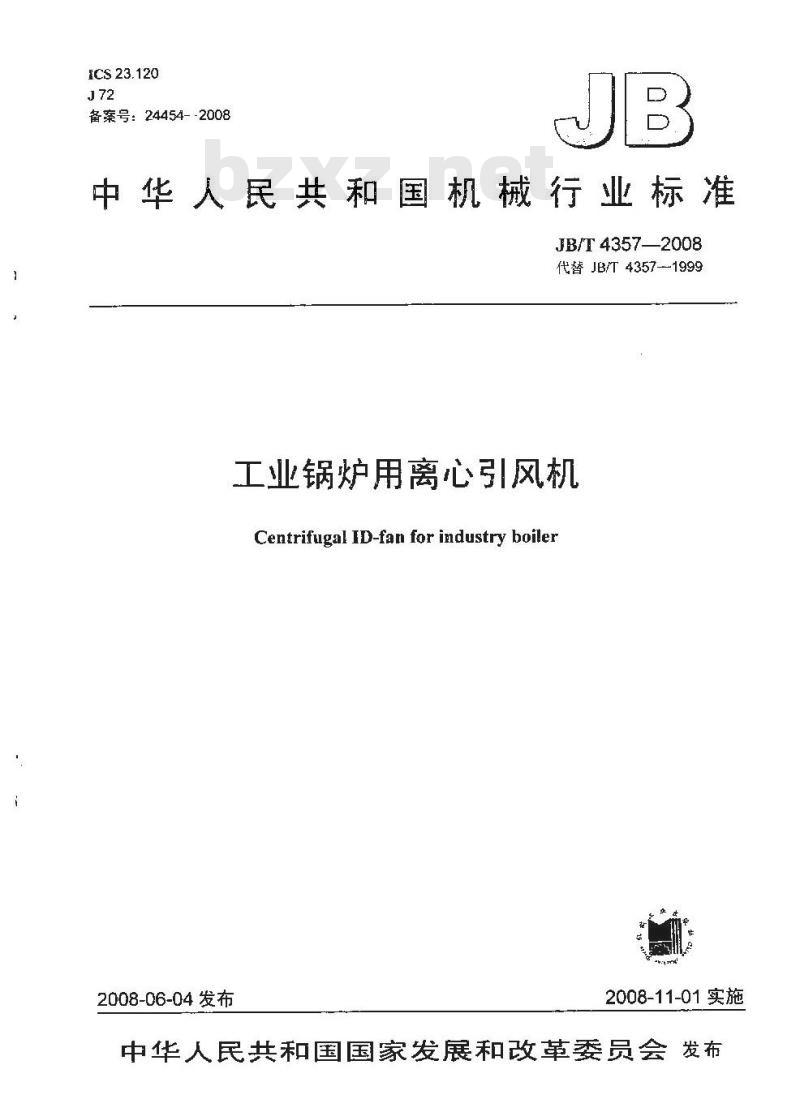

中华人民共和国机械行业标准
JB/T4357—2008
代替JB/T4357-1999
工业锅炉用离心引风机
Centrifugal ID-fan for industry boiler2008-06-04发布
2008-11-01实施wwW.bzxz.Net

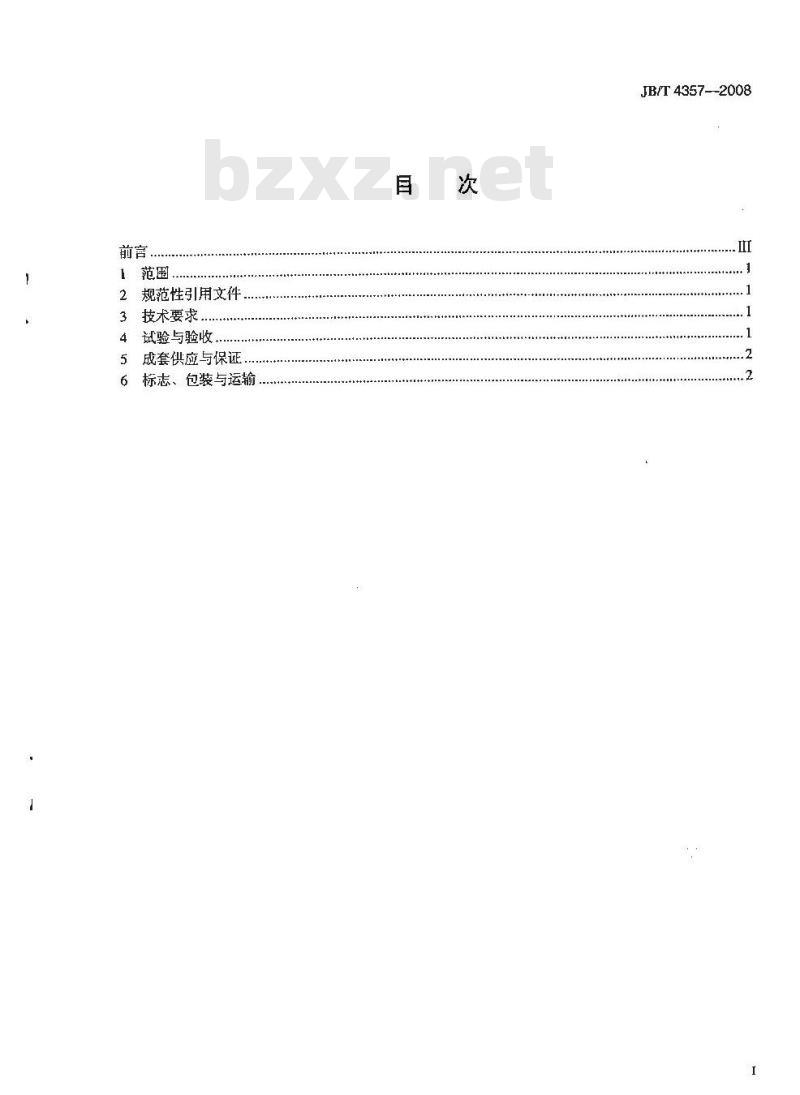

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
技术要求
试验与验收
成套供应与保证
标志、包装与运输
JB/T 4357--2008

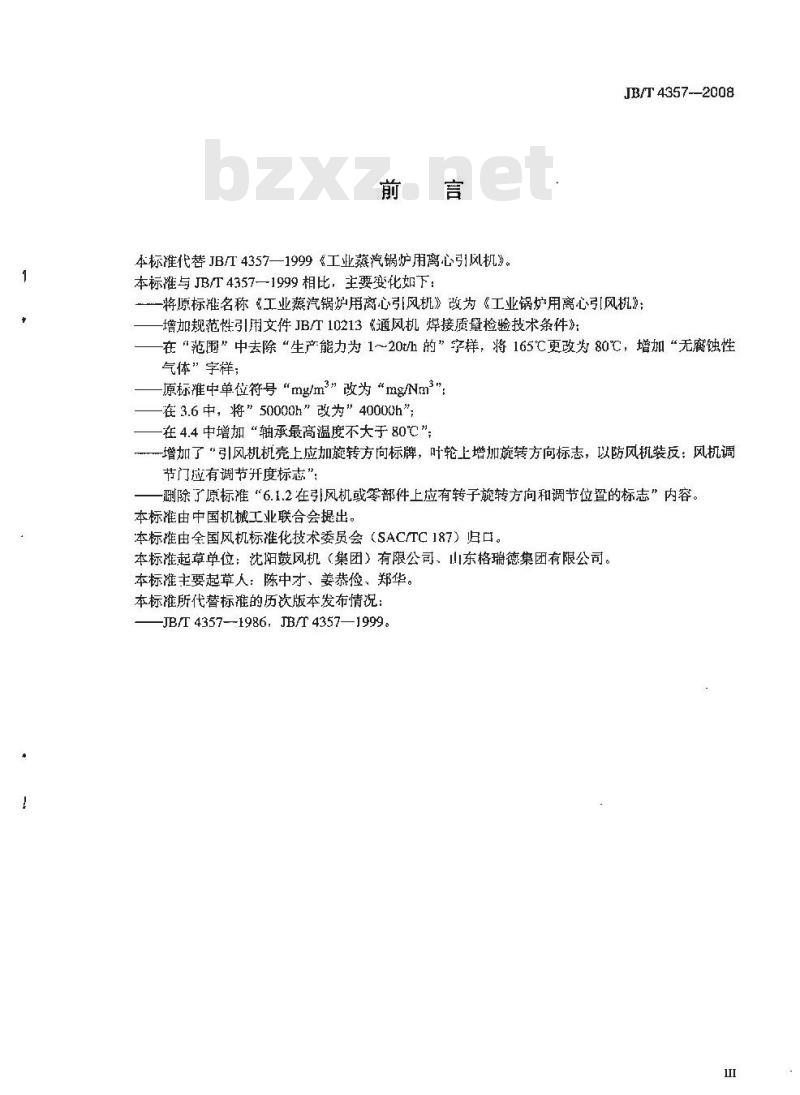

本标准代替JB/T4357—1999《工业蒸汽锅炉用离心引风机》。本标推与JB/T4357一1999相比，主要变化如下：JB/T4357-2008
\一将原标准名称工业蒸汽锅炉用离心引风机》改为《工业锅炉用离心风机》；增加规范性引用文件JB/T10213通风机焊接质量检验技术条件》：在“范围”中去除“生产能力为1～20th的”字样，将165℃更改为80℃，增加“无腐蚀性气体”字样；
原标难中单位符号“my/m3\”改为“mg/Nm3\；在3.6中，将”50000h改为”40000h\；在4.4中增加“轴承最高温度不大于80℃”；一增加了“引风机机壳上应加旋转方向标牌，叶轮上增加旋转方向标志，以防风机装反；风机调节门应有调节开度标志”：
删除了原标准“6.1.2在引风机或零部件上应有转子旋转方向和调节位置的标志”内容。本标推由中国机械工业联合会提出。本标准由全国风机标准化技术委员会（SAC/TC187）归口。本标准起草单位：沈阳鼓风机（集团）有限公司、山东格瑞德集团有限公司。本标谁主要起草人：陈中才、姜恭俭、郑华。本标准所代替标准的历版本发布情况：JB/T 4357---1986,JB/T 4357—1999。I

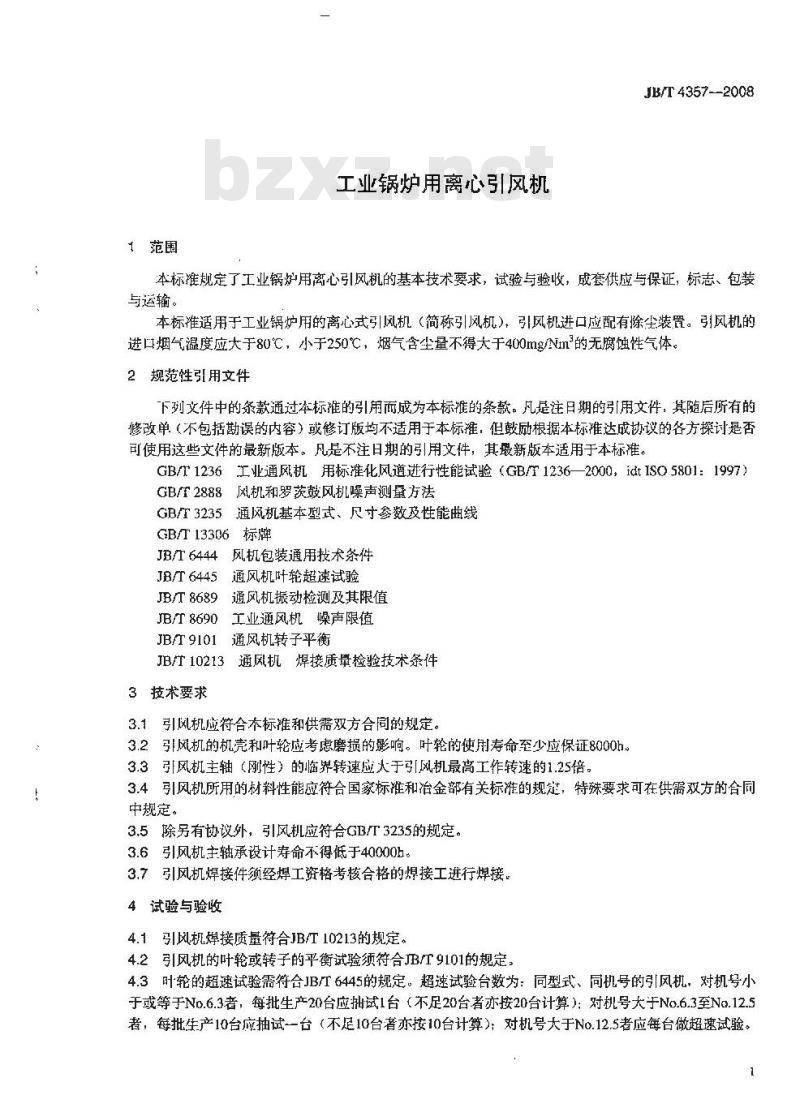

1范围
工业锅炉用离心引风机
JB/T4357--2008
本标准规定了工业锅炉用离心引风机的基本技术要求，试验与验收，成套供应与保证，标志、包装与运输。
本标适用于工业锅炉用的离心式引风机（简称引风机），引风机进口应配有除尘装置。引风机的进口烟气温度应大于80℃，小于250℃，烟气含尘量不得大于400mg/Nm的无腐蚀性气体。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标谁的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，但鼓励根据本标准达成协议的各方探讨是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1236：工业通风机：用标准化风道进行性能试验（GB/T1236—2000，idtISO5801：1997）GB/T2888风机和罗茨鼓风机噪声测量方法GB/T3235通风机基本型式、尺寸参数及性能曲线GB/T13306标牌
JB/T6444风机包装通用技术条件JB/T6445通风机叶轮超速试验
JB/T8689通风机振动检测及其限值JB/T8690工业通风机操声限值
JB/T9101通风机转子平衡
JB/T10213通风机焊接质量检验技术条件3技术要求
3.1引风机应符合本标推和供需双方合同的规定。3.2引风机的机壳和叶轮应考虑磨损的影响。叶轮的使用寿命至少应保证8000h。3.3引风机主轴（刚性）的临界转速应火于引风机最高工作转速的1.25倍。3.4引风机所用的材料性能应符合国家标准和治金部有关标准的规链，特殊要求可在供需双方的合同中规定。
3.5除另有协议外，引风机应符合GB/T3235的规定。3.6引风机主轴承设计寿命不得低于40000h。3.7引风机焊接件须经焊工资格考核合格的焊接工进行焊接。4试验与验收
4.1引风机焊接质量符合JBT10213的规定。4.2引风机的叶轮或转子的平衡试验须符合JB/T9101的规定。4.3叶轮的超速试验需符合JB6445的规定。超速试验台数为：同型式、同机号的引风机，对机号小于或等于No.6.3者，每批生产20台应抽试1台（不足20台者亦按20台计算）；对机号大于No.6.3至No.12.5者，每批生产10台应抽试一台（不足10台者亦按10台计算）：对机号大于No.12.5者应每台做超速试验。1
JB/T4357—2008
4.4引风机出厂须经空载或负荷机械运转试验，连续运转时间在轴承温度稳定后不得少于20min（在轴承箱上测量轴承温度）。当环境温度在0℃～40℃之间时，轴承温升不得超过周圈环境温度40℃，轴承最高温度不天于80℃。当环境温度低于0℃时应由供需双方在合同中规定。轴承部位的均方根振动速度值按JB/T8689的规定。
4.4.1机械运转试验的台数为：同型式、同机号的引风机，对机号小于或等于No.6.3者、每批生产20台应抽试一台（不足20台者亦按20台计算）；对机号大于No.6.3至No.12.5者，每批生产10台应抑试1台（不足10台者亦按10台计算）。对机号大于No.12.5者，每台应进行出厂机械运转试验。4.4.2拥试的引风机如果超过规定值，则应再抽第二台试验。如仍超过规定值，则应对该批引风机逐台进行试验。
4.5引风机的空气动力性能试验应按GB/T1236进行试验。4.5.1新系列引风机的研制必须对模型和两个以上的典型样机在系列所规定的调速范围内测量出压力、流量、功率、效率，提供完整的性能曲线（包括噪声特性）方可进行鉴定。4.5.2引风机空气动力性能试验，在给定转速下，在工作段范围内，实际空气动力性能曲线与给定曲线间极限偏差为：所测定的引风机压力值不得超过规定值的土5%。效率值不得低于给定性能曲线对应效率点的5%。
4.5.3同型式，同机号引风机的空气动力性能试验，对机号小于No.16者，每年试验一台。如果试验结果超差，应查找原因，并进行返修，然后加倍抽试。若仍然超差，则应对该批产品逐台进行试验。对机号大于或等于No.16的引风机的空气动力性能试验，可根据供需双方的协议进行。4.6新产品的噪声应按GB/T2888测定，并绘制频谱曲线，其比A声级应符合JB/T8690的规定。机号大于或等于N0.16的新产品，如无条件按G多T2888的规定测定噪声时，可根据供需双方的协议处理4.7所规定的引风机试验项目必须有完整的试验报告或记录，转动件的材料与外购件的合格证明必须保存，保存期为五年。如用户需要提供检验结果时，可由供需双方商定。4.8每台引风机须经制造厂技术检验部门检查合格并附有产品合格证方能出厂。4.9每台引风机的随机技术文件，成套供应设备由制造厂技术检验部门按明细表清点验收。4.10需方可以对引风机进行监制和部分或全部参与引风机的试验验收。需方参加的试验和验收项目、日期及有关经济事宜在供需双方的合局中规定。4.11新研制的通风机样机型式试验必须经国家授权的质检机构检验合格后，方可鉴定、投产。5成套供应与保证
5.1供方应保证4.5.2所规定的性能极限偏差。5.2引风机成套供应范围与备件的项目。数量，由供双方在合同中规定。5.3在需方遵守引风机的保管、使用、安装、运输等规定的条件下，供方保证引风机总的运转时间不少于8000h，保证期从发货日期起不超过18个月，以先到为准。5.4在保证期内，引风机因制造质量问题而发生损坏或不能正常工作时，供方应免费为需方修理或更换零件。
6标志、包装与运翰
6.1标志
6.1.1引风机在明显位置应有标牌，其内容应包括名称、型号、性能、最高使用温度、产品编号、制造日期与制造厂等，引风机机壳上应加旋转方向标牌，叶轮上有旋转方向标志，以防风机装反。风机调节门应有调节开度标志。
6.1.2引风机标牌的尺寸与技术要求应符合GB/T13306的规定。6.2包装与运输
JB/T4357—2008
6.2.1引风机应按装箱单规定的编号、项目、件数进行包装。包装箱应符合JB/T6444的规定。6.2.2引风机允许采用简便包装的型式，但电动机、轴承与联轴器等应防水、防潮、防振。6.2.3引风机零部件的非加工面应有涂料涂层，其余零部件的外露和不涂漆的加工面均涂防锈层，必要时加上适当的保护擎。
6.2.4随机文件应放在防潮的包装袋内。6.2.5包装箱的设计应符合运输的有关规定。6.3向国外出口的引风机，按供需双方合同的有关规定执行。3
