- GB/T 3746-2008 卡套式四通管接头

【国家标准(GB)】 卡套式四通管接头
- GB/T3746-2008
- 现行
标准号:
GB/T 3746-2008
标准名称:
卡套式四通管接头
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2008-05-07 -
实施日期:
2008-11-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
400.32 KB
替代情况:
替代GB/T 3746.1-1983 GB/T 3746.2-1983采标情况:
参照ISO 8434-1-2007

点击下载
标准简介:
本标准是卡套式管接头系列标准之一。本标准自实施之日代替GB/T 3746.1-1983和GB/T 3746.2-1983。本标准规定了卡套式四通管接头和接头体的尺寸、标记及技术要求。 本标准适用于管子外径为4mm~42mm,最大工作压力10MPa~63MPa的液压流体传动和一般用途的管路系统。 本标准是对GB/T 3746.1-1983《卡套式四通管接头》和GB/T 3746.2-1983《卡套式四通接头体》的修订。主要修订内容如下:——将两个标准的内容进行了整合;——修改了英文名称;——将公称压力G(250)和J(400)修改为最大工作压力10MPa~63MPa,并分为LL、L和S三个系列,系列的产品尺寸范围作了调整;——将接头体扳手尺寸改为锻制和机械加工两类;——调整了管子外径尺寸系列,并修改了相关尺寸;——减少了部分应帽制造商控制的参数;——取消了重量数据;——取消了表面粗糙度注标,表面粗糙度要求在GB/T 3765《卡套式管接头技术条件》中给出。 GB/T 3746-2008 卡套式四通管接头 GB/T3746-2008

部分标准内容:

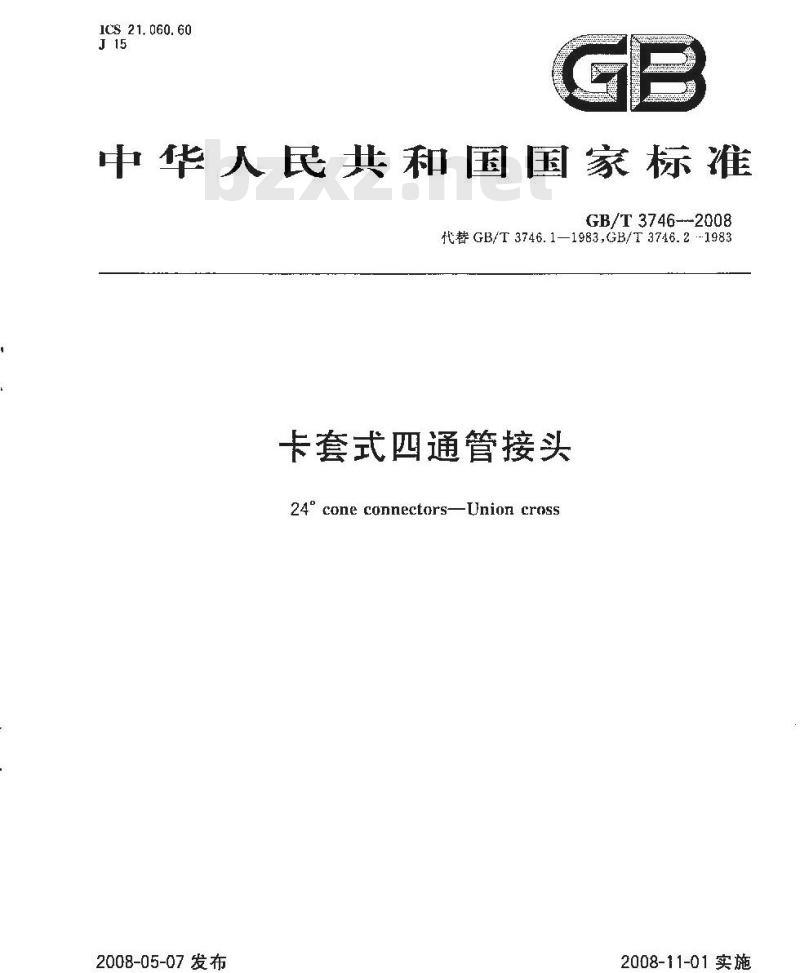

中华人民共和国国家标准
GB/T 3746--2008
代替GB/T 3746.1—1983,GB/T 3746.2 --1983卡套式四通管接头
24° cone connectors—Union cross2008-05-07发布
2008-11-01实施

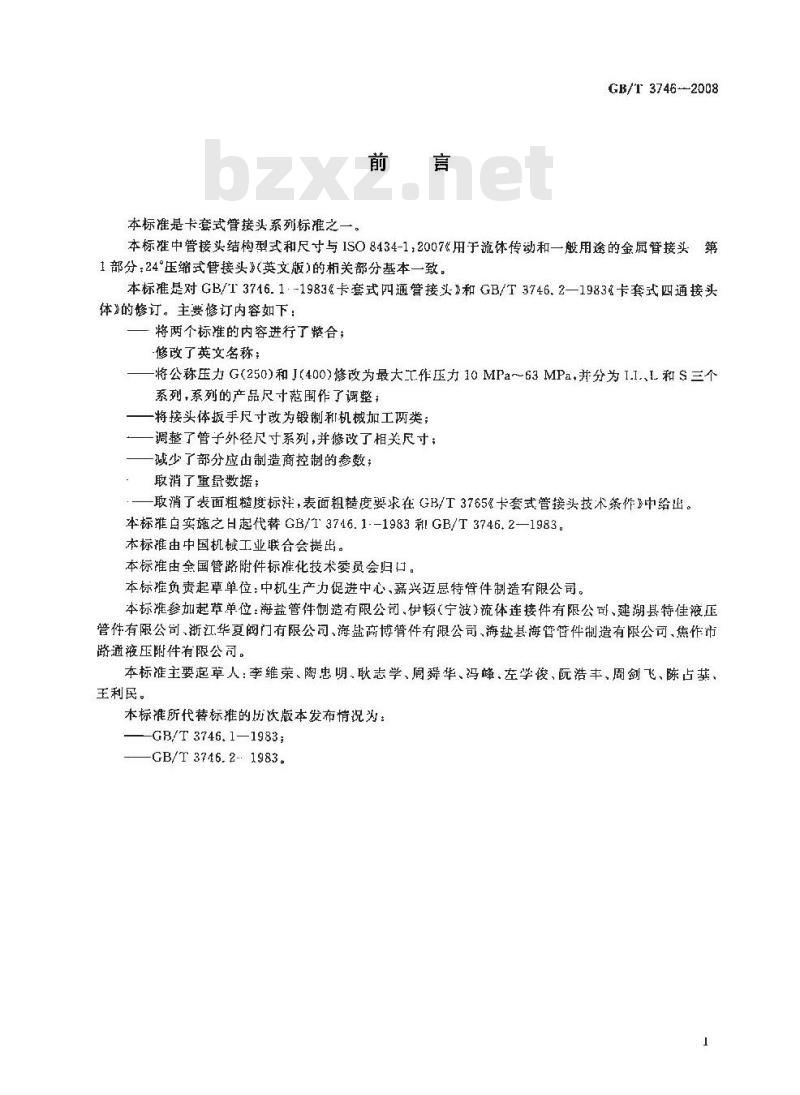

本标准是卡套式管接头系列标准之前言
GB/T 3746--2008
本标准中管接头结构型式和尺寸与1SO8434-1:2007《用于流体传动和一般用途的金属管接头第1部分:24°压缩式管接头》(英文版)的相关部分基本一致。本标推是对GB/T3716.1:-1983《卡套式四通管接头》和GB/T3746.2—1983卡套式四通接头体》的修订。主要修订内容如下:一将两个标准的内容进行了整合;修改了英文名称:
一将公称压力G(250)和J(400)修改为最大_T作压力10MPa~~63MPa,并分为1.1.、L和S三个系列,系列的产品尺寸范围作了调整;一将接头体扳手尺寸改为锻制和机械加工两类—调整了管子外径尺寸系列,并修改了相关尺寸;一碱少了部分应山制造商控制的参数;:取消了重量最数据:
:取消了表面粗糙度标注,表面粗糙度要求在GB/T3765《卡套式管接头技术条件》中给出。本标准白实施之日起代替GB/T3746.1·-1983和GB/T3746.2—1983。本标雅由中国机械工业联合会提出。本标准由全国管路附件标准化技术窦员会归口。本标雅负责起草单位:中机生产力促进中心、嘉兴迈息特管件制造有限公司。本标准参加起草单位:海盐管件制造有限公司、伊顿(宁波)流体连接件有限公司、建潮县特佳液正管件有限公司、浙江华夏阀门有限公司、海盐商博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。
本标准主要起草人:李维荣、陶忠明、耿志学、周舜华、冯峰、左学俊、阮浩丰、周剑飞、陈占基、玉利民。
本标准所代替标推的历次版本发布情况为:-GB/T3746.1—1983;www.bzxz.net
GB/T3746.21983.

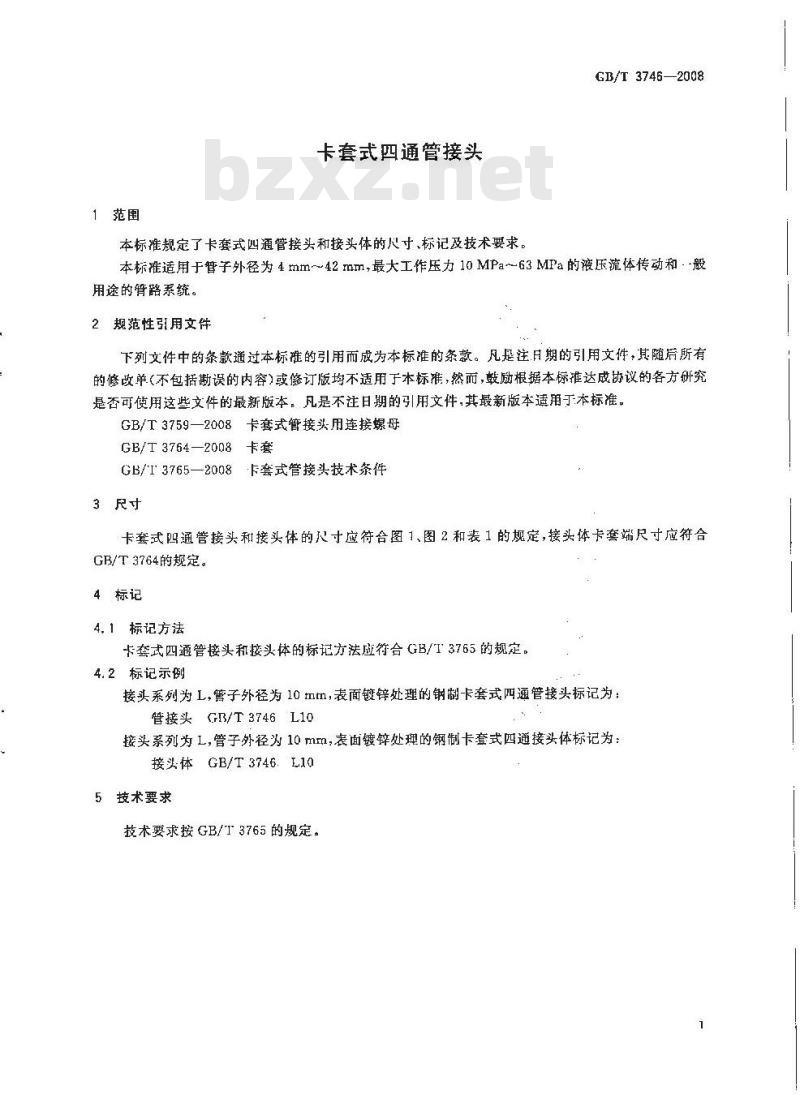

1范围
卡套式四通管接头
本标准规定了卡套式四通管接头和接头体的尺寸、标记及技术要求。GB/T3746—2008
本标准适用于替子外径为4mm~42nm,最大工作压力10MPa~63MPa的液压流体传动和·般用途的臂路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注月期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于木标准,然而,鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T3759—2008卡套式管接头用连接爆母GB/T 3764—2008卡套
GB/I3765—2008卡套式管接头技术条件3尺寸

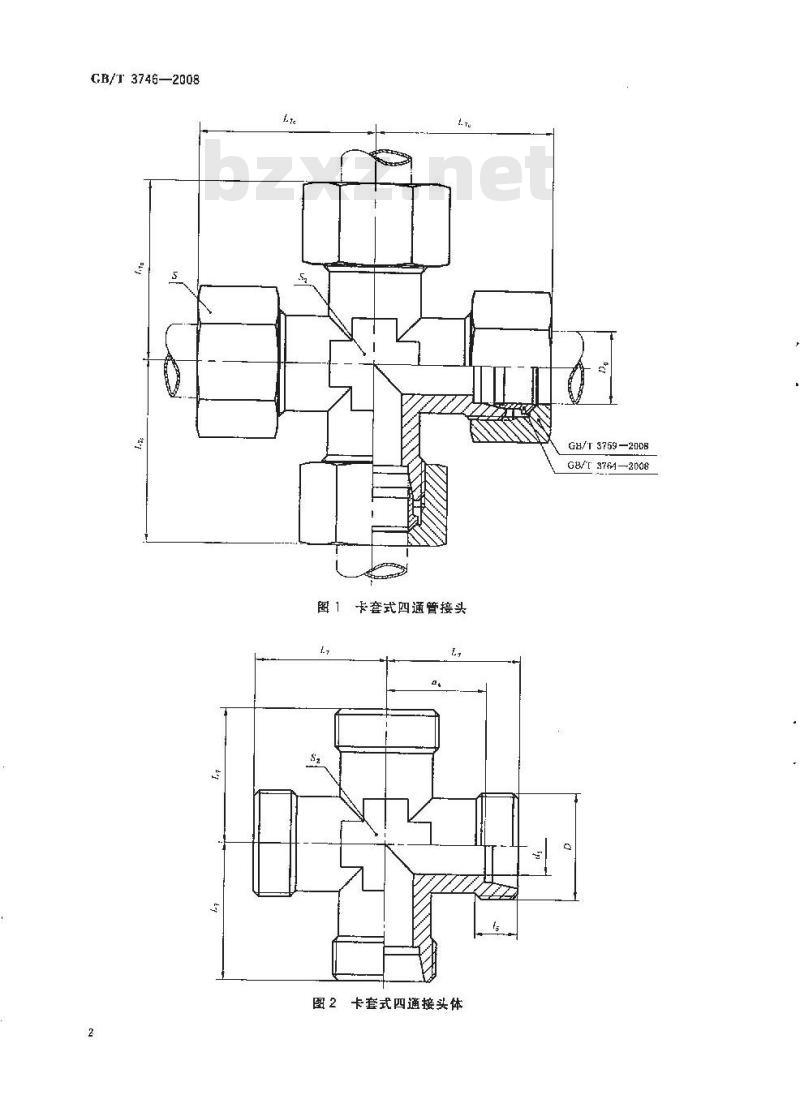

卡套式凹通管接头和接头体的寸应符合图1、图2和表1的规定,接头体卡套端尺寸应符合GB/T 3764的规定。
4标记
4.1标记方法
卡套式四通管接头和接头体的标记方法应符合GB/I3765的规定。4.2标记示例
接头系列为L,臂子外径为10mm,表面镀锌处理的钢制卡套式四通管接头标记为:管接头GB/T3746L10
接头系列为L,管子外径为10mm,表面镀锌处理的钢制卡套式四通接头体标记为:接头体GB/T3746.L10
5技术要求
技术要求按GB/T3765的规定。
GB/T 3746—2008
卡套式四通管接头
图2 卡套式四通接头体
G8/T3759—2008
G8/T3764-2008
M12×1, 5
M14×1,5
M18×1. 5
M20×1,5
M45×2
M14×1. 5
M24 X1. 5
M30×2
M36×2
Ma2×2
注:尽可能不采用括号内的规格,卡套式四通管接头和接买体的尺寸d1

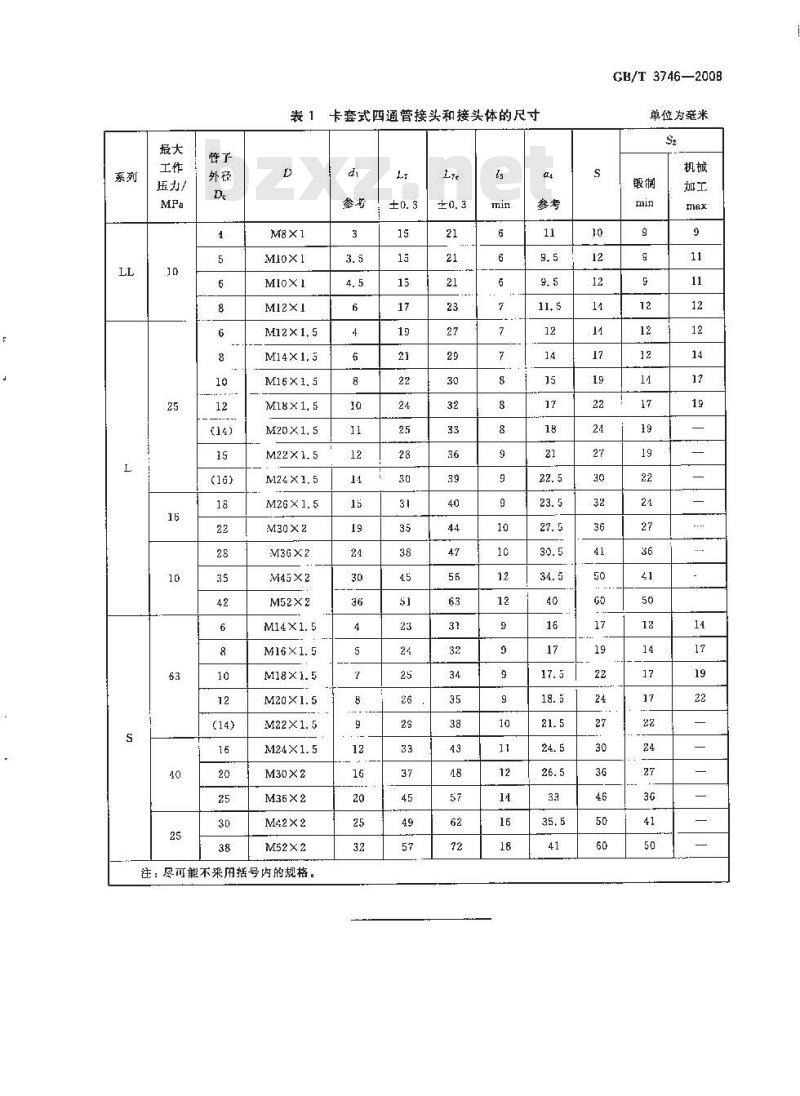

GB/T3746—2008
单位为毫米
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:
