【机械行业标准(JB)】 冲模模板 第5部分:圆形固定板
本网站 发布时间:
2024-07-01 00:24:03
- JB/T7643.5-2008
- 现行
标准号:
JB/T 7643.5-2008
标准名称:
冲模模板 第5部分:圆形固定板
标准类别:
机械行业标准(JB)
标准状态:
现行-
发布日期:
2008-02-01 -
实施日期:
2008-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
350.88 KB
替代情况:
替代JB/T 7643.5-1994

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
JB/T 7643的本部分规定了冲模圆形定板的尺寸规格和标记。 本部分适用于冲模圆形凸模固定板、凹模固定板、卸料板、空心垫板。 JB/T 7643.5-2008 冲模模板 第5部分:圆形固定板 JB/T7643.5-2008

部分标准内容:

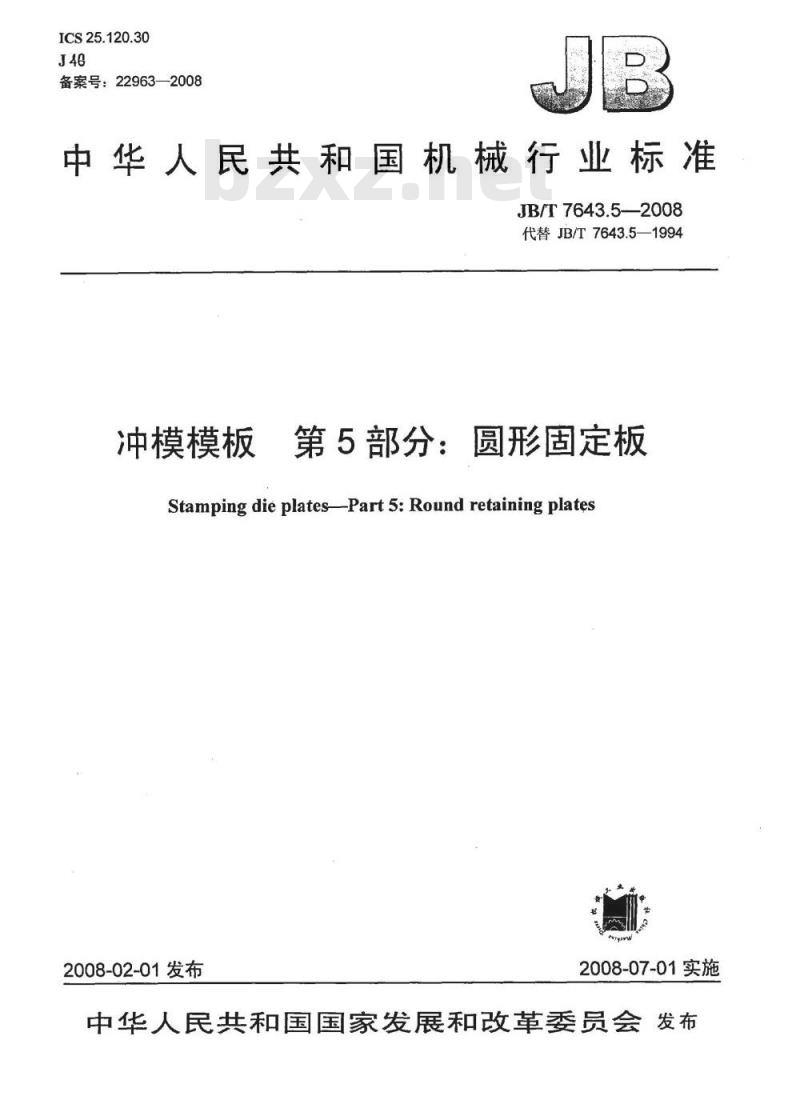

ICS25.120.30
备案号:22963—2008
中华人民共和国机械行业标准
JB/T7643.5—2008
代替JB/T7643.5—1994
冲模模板
第5部分:圆形固定板
StampingdieplatesPart5:Round retainingplates2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

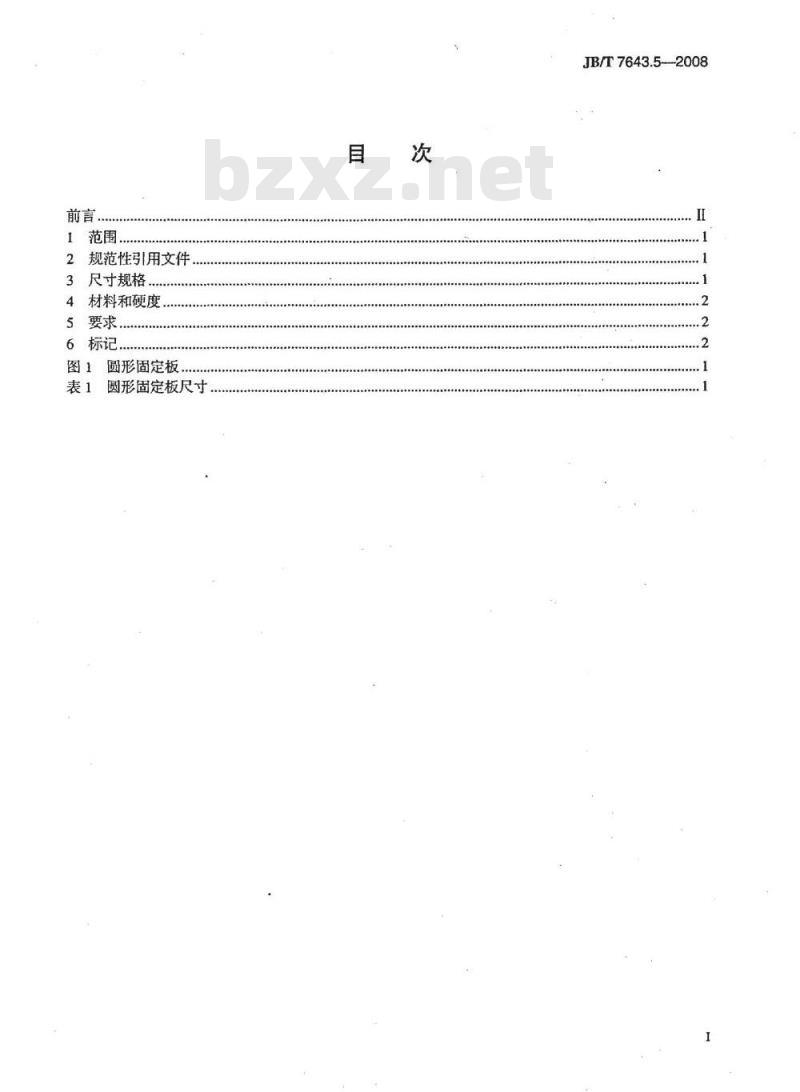

规范性引用文件
尺寸规格
4材料和硬度
5要求
6标记
图1圆形固定板
圆形固定板尺寸
JB/T7643.5-2008
JB/T7643.5—2008

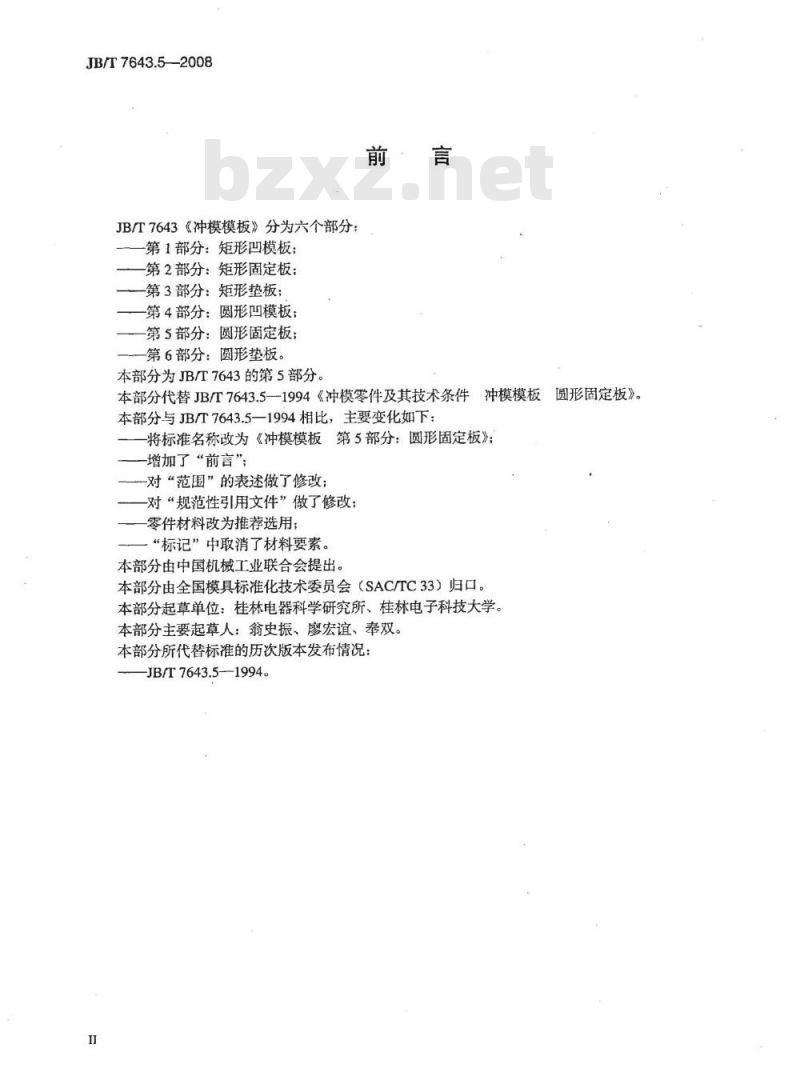

JB/T7643《冲模模板》分为六个部分:第1部分:矩形凹模板;
-第2部分:矩形固定板;
第3部分:矩形垫板:
-第4部分:圆形凹模板;
第5部分:圆形固定板;
第6部分:圆形垫板。
本部分为JB/T7643的第5部分。
本部分代替JB/T7643.5—1994《冲模零件及其技术条件冲模模板圆形固定板》。本部分与JB/T7643.5—1994相比,主要变化如下:将标准名称改为《冲模模板第5部分:圆形固定板》;增加了“前言”;
对“范围”的表述做了修改;
对“规范性引用文件”做了修改;零件材料改为推荐选用:
“标记”中取消了材料要素。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会(SAC/TC33)归口。本部分起草单位:桂林电器科学研究所、桂林电子科技大学。本部分主要起草人:翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况:JB/T7643.5-1994。

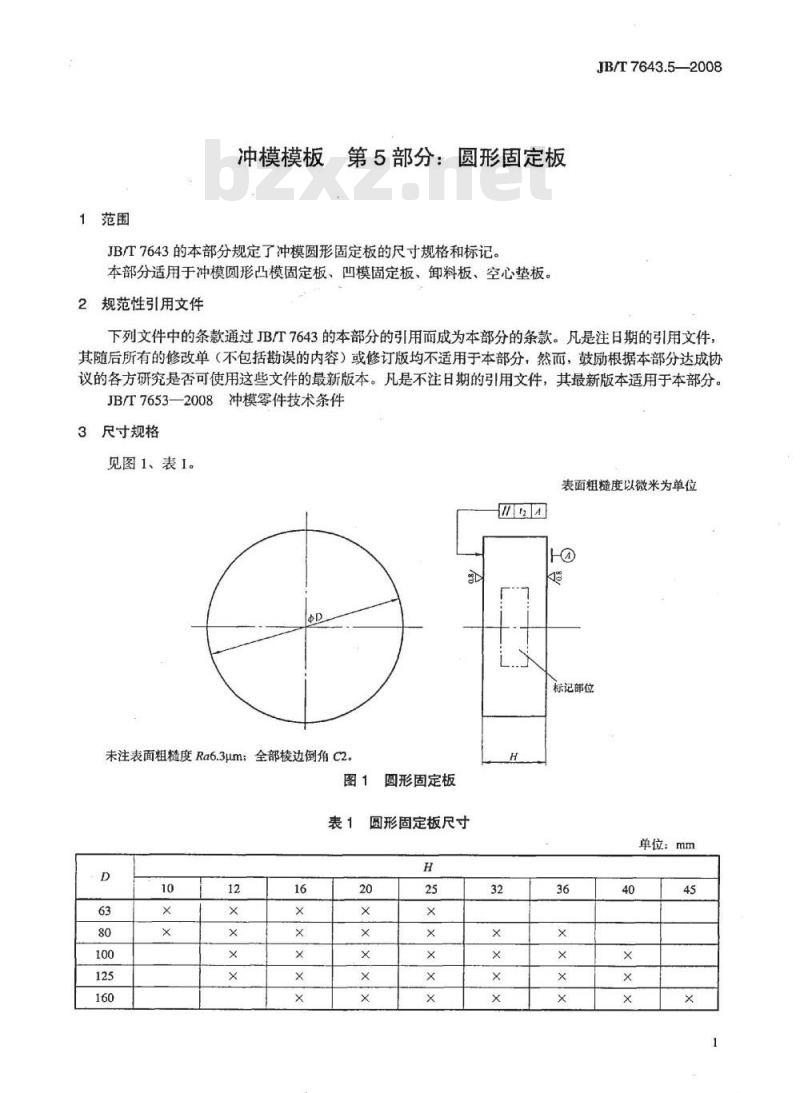

1范围
冲模模板第5部分:圆形固定板
JB/T7643的本部分规定了冲模圆形固定板的尺寸规格和标记。本部分适用于冲模圆形凸模固定板、凹模固定板、卸料板、空心垫板。2规范性引用文件
JB/T7643.5—2008
下列文件中的条款通过JB/T7643的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。JB/T7653—2008冲模零件技术条件3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
标记部位
未注表面粗糙度Ra6.3um;全部棱边倒角C2图1圆形固定板
圆形固定板尺寸
单位:mm
JB/T7643.5--2008

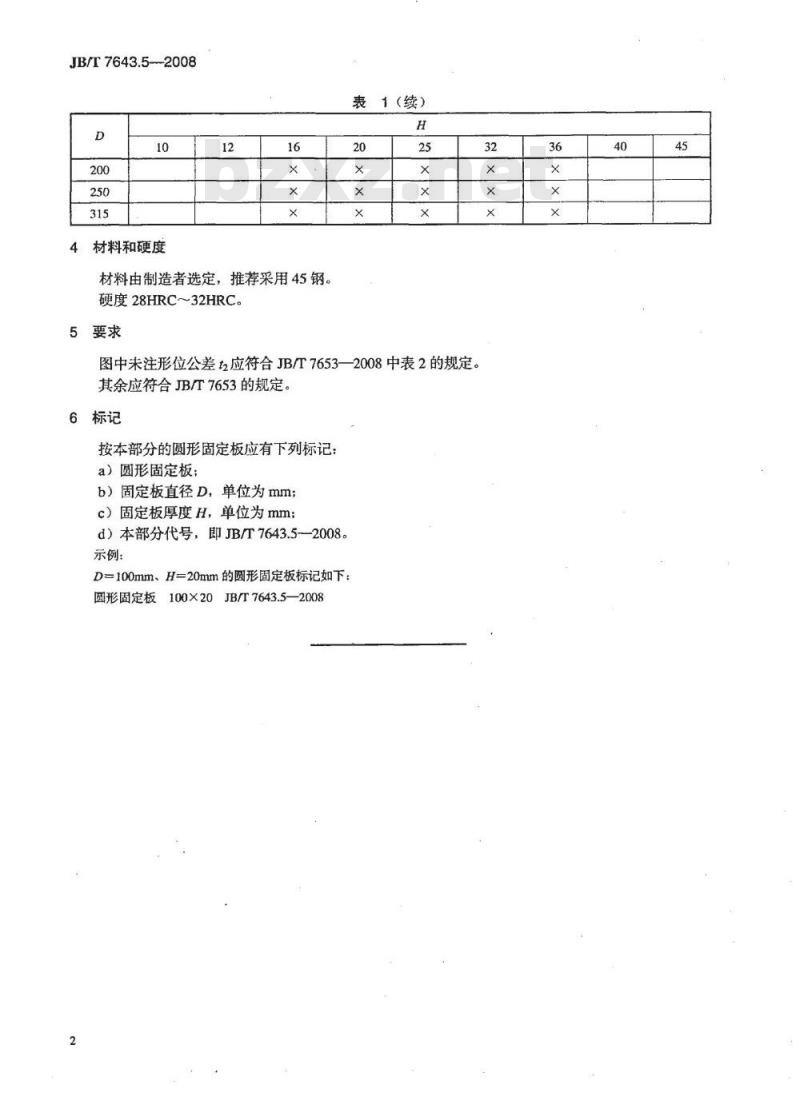

材料和硬度
材料由制造者选定,推荐采用45钢。硬度28HRC~32HRC。
5要求
表1 (续)
图中未注形位公差应符合JB/T7653—2008中表2的规定。其余应符合JB/T7653的规定。
6标记
按本部分的圆形固定板应有下列标记:a)圆形固定板;
b)固定板直径D,单位为mm
c)固定板厚度H,单位为mm:
d)本部分代号,即JB/T7643.52008。示例:
D=100mm、H=20mm的圆形固定板标记如下:100×20JB/T7643.5—2008
圆形固定板
中华人民共和国Www.bzxZ.net
机械行业标准
冲模模板第5部分:圆形固定板
JB/T7643.5—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码:100037
210mm×297mm·0.25印张·8千字2008年6月第1版第1次印刷
书号:15111:8888
网址:http://cmpbook.com编辑部电话:(010)88379778
直销中心电话:(010)88379693封面无防伪标均为盗版
版权专有侵权必究
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
