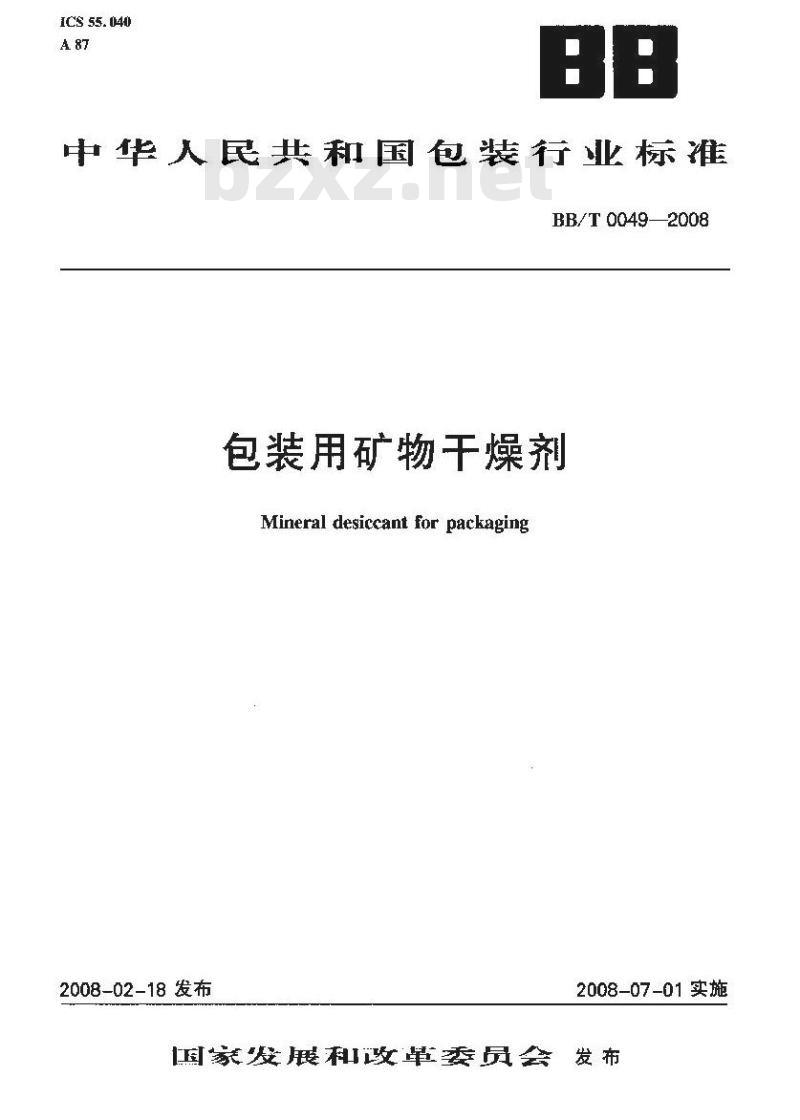

【包装行业标准(BB)】 包装用矿物干燥剂

ICS 55. 040
中华人民共和国包装行业标准
BB/T 0049—2008
包装用矿物干燥剂
Mineral desiccantfor packaging2008-02-18发布
2008-07-01实施
国家爱展科致革委员会发布

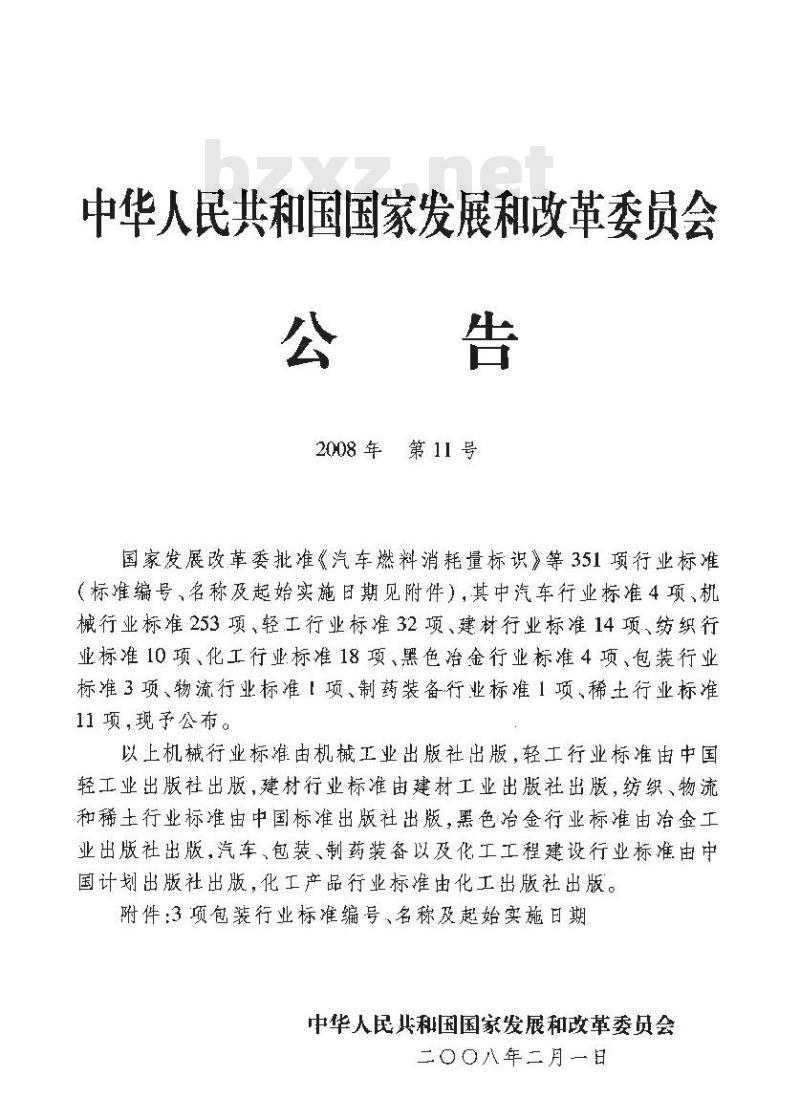

中华人民共和国国家发展和改革委员会公
2008年第11号
国家发展改革委批准《汽车燃料消耗量标识》等351项行业标准（标准编号，名称及起始实施日期见附件），其中汽车行业标准4项、机械行业标准253项、轻工行业标准32项、建材行业标准14项、纺织行业标准10项、化工行业标准18项、黑色金行业标准4项、包装行业标准3项、物流行业标准【项、制药装备行业标准1项、稀土行业标准11项，现争公布。
以上机械行业标准由机械工业出版社出版，轻工行业标准由中国轻工业出版社出版，建材行业标准由建材工业出版社出版，纺织、物流和稀土行业标准由中国标准出版社出版，黑色冶金行业标准由冶金工业出版社出版，汽车、包装、制药装备以及化工工程建设行业标准由中国计划出版社出版，化工产品行业标准由化工出版社出版。附件3项包装行业标准编号、名称及起始实施日期中华人民共和国国家发展和改革委员会二〇〇八年二月一日

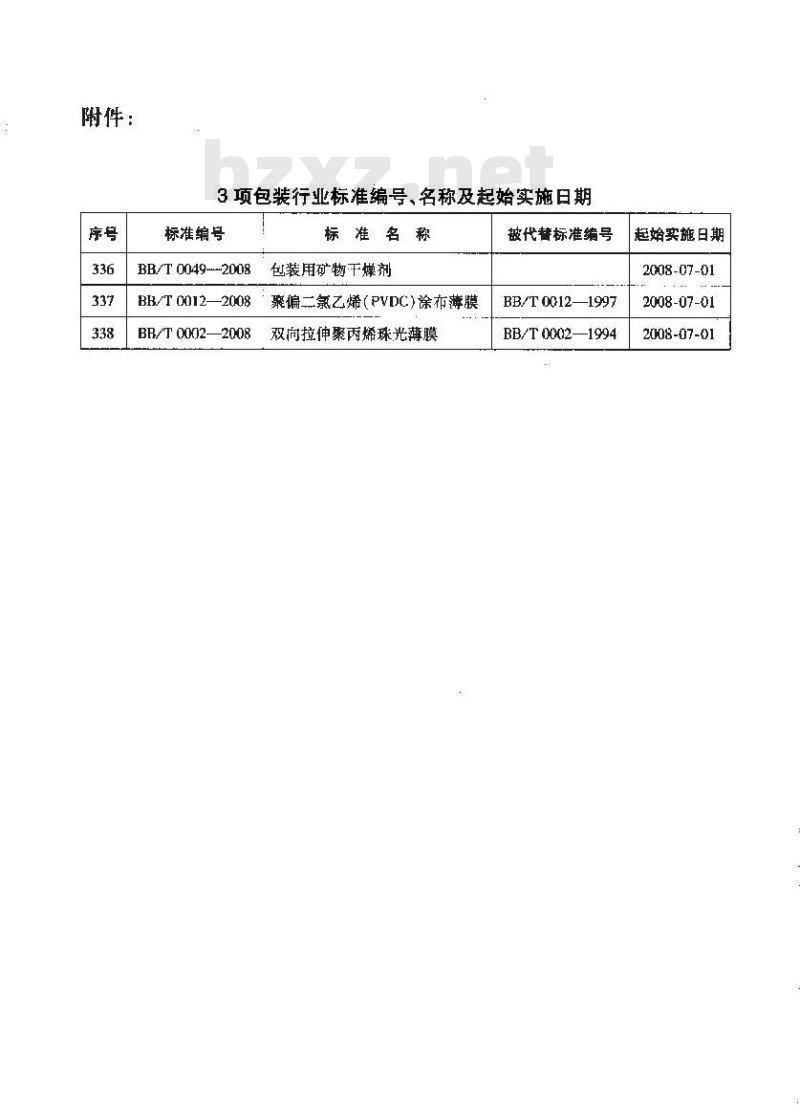

附件：
3项包装行业标准编号、名称及起始实施日期标准编号
BB/T 00492008
BR/T 0012-
—2008
BB/T 0002-
标准名称
包装用矿物干燥剂
偏二氯乙烯(PVDC)涂布薄膜
双向拉伸聚丙烯珠光薄膜
被代替标准编号
BB/T0012—1997
BB/T 0002—1994
起始实施日期
2008-07-01
2008-07-01
2008-07-01

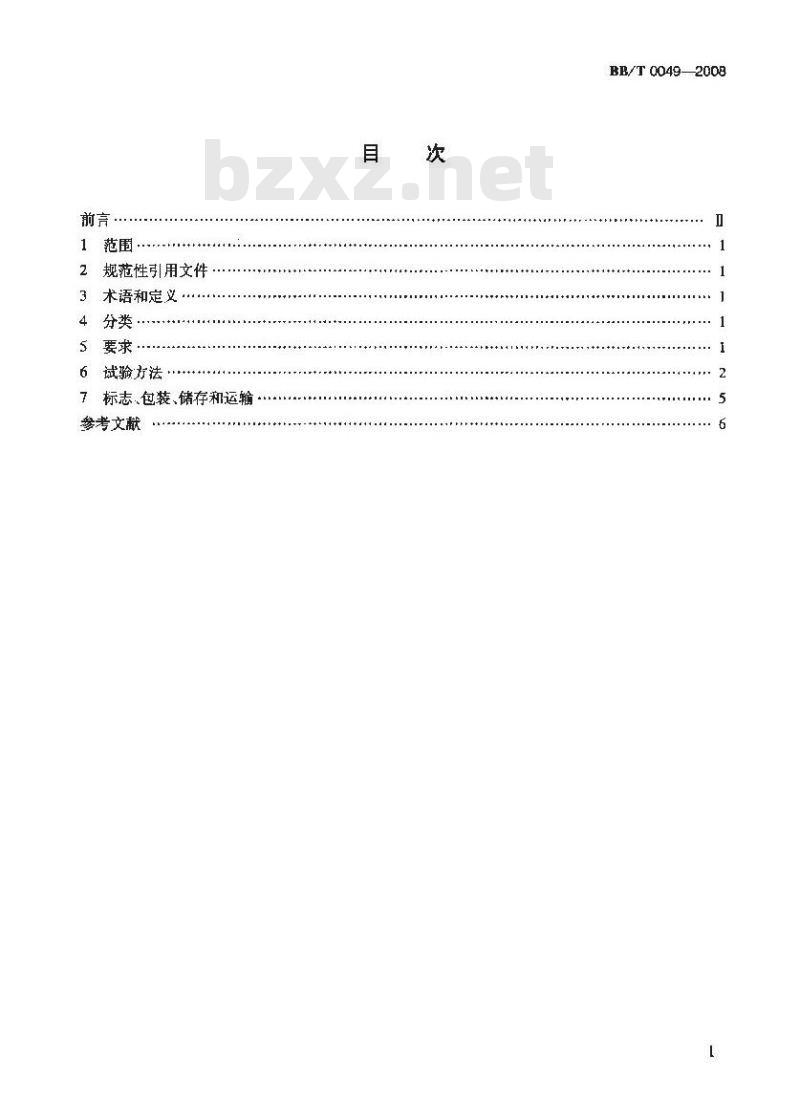

前言·
1范围
2规范性引用文件
3术语和定义
4分类
5要求
6试验方法：
7标志、包装、储存和运输
参考文献
BB/T 0049-2008
BB/T 0049--2008

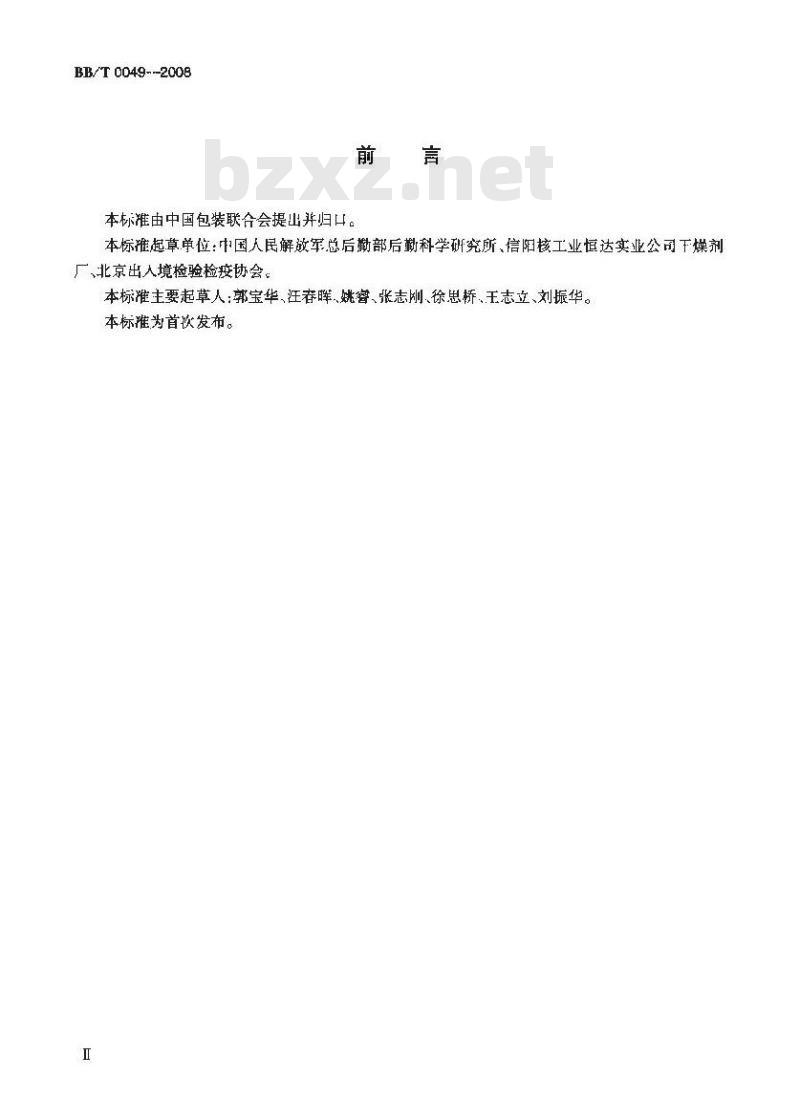

本标准由中国包装联合会提出并归口。本标推起草单位：中国人民解放军总后勤部后勤科学研究所、信阳核工业恒达实业公司干蝶剂厂、北京出人境捡验检疫协会。本标滩主要起草人：郭宝华、汪春晖姚睿、张志刚、徐思桥.王志立、刘振华。本标摊为首次发布。
1范围
包装用矿物干燥剂
BB/T 0049--2008
本标准规定了包装用矿物干燥剂（以下简称\十燥剂”）的要求、试验方法及标志，包装、运输和储存。
本标推适用于以硅酸盐矿物为原料的干燥剂的牛产及检验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用义件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准，GB/T191包装储运图示标志
GB/T4122包装术语
GB/T6388运输包装收发货标志
3术语和定义
CB/T4122中确立的、以放下列术谱和定义适用于本标准。3.1
单位 unit
依据于爆剂的吸附能力而确定的可独立使用的最小包装单元。3.2
单位质量unitquality
个单位的干燥剂质量。单位质量应不超过50.00g3.3
单位吸附能力abilityofunitadsorptian在25%土2C的气温条件下，个单位质量的干爆剂吸附水蒸气的实际质虽。4分类
干操剂按粉尘含量分为两种类型：I 型—微量粉尘;
业型-
5要求
—无粉尘。
5.1单位唆附能力
BB/T 0049-2008
通常情说下，单位吸附能力应为：a）：3.00g（相对湿度为20%时）；b）6.00g（相对湿度为40%时）。5.2单位吸附速度
每袋规格不大于16个单位的干燥剂7h吸附的水蒸气量应为：在相对湿度为40%时，吸附最小值为0.25g；在相对湿度为80%时，吸附最小值为0.70g。5.3每袋于燥剂的单位数量
干燥剂袋上应清楚地标出所含的干燥剂单位数量，每袋干燥剂实际单位数量应不少于袋标志上指明的单位数的95%。
5.4活化后吸附能力和速度
干燥翘活化后的吸附能力应维持原单位吸附能力的90%，吸附速度不低于原单位吸附速度的80%。
5.5理化指标
理化指标见表1.
表1理化指标
项目名称
T燥失重
5.6腐蚀性
试验方法
袋装干燥剂和下燥剂本身与钢，黄铜、镁合金和铝合金接触时，应不产生腐蚀。5.7粉尘
J型干燥剂产生的粉尘量应符合表2的要求。表 21 型干燥剂产生的粉尘量要求装规格单位
试验接数
卓少6个袋Www.bzxZ.net
粉尘重不超过
至少8个袋
粉尘盘不超过
粉尘量在此区间
的袋不过2个
60 - 200
60 ~ 200
60 ~ 200
5.7.2Ⅱ型干燥剂，无论袋规格大小，产生的粉尘量应不大于0.5mg。5.8卫生指标
超过此粉尘量
的缓不超过 1 个
用于食品、药品的干燥剂的细菌总数、大肠菌群，霉菌等卫生指标以及重金属拿最应符合国家相关标推规定。
6试验方法
6.1单位吸附能力的测定
6.1.1试验步骤：
BB/T 00492008
试验装置见图1。取合适大小的干嫌器，在器底放置--定量浓度的硫酸溶液，以便根据表3得到所要求的25T±2℃下的相对湿度。表325℃下的相对湿度
硫酸溶液密度，g/mE
硫酸质盘百分比浓度，%
1一下燥器;2--样品;3—带孔的瓷板;4一硫酸液图1干燥剂吸附能力试验装置示意图25T下样对湿度，%
按表3配制不同浓度的硫酸水溶液，使密闭容器内保持20%、40%80%的相对湿度。将6g~10g干爆剂样品，在一个恒重的称重瓶中称重，精确至0.001。要注意使材料在空气中暴露时间尽可能短。将称量瓶放到带孔的瓷板（如图1）F，并保持25℃±2℃的温度。定期从干燥器中取出盘子并称重。此过程反复进行，直到约1h，间隔的两次连续称重相差不超过5mg。6.1.2试验结果的计算，
在规定的相对湿度下，工燥剂吸附能力用式（1）米计算，试验结果以算术平均值表示，精确到0.001g。
单位吸附能力=
式中：
U—单位质量，B;
G样品的增重，B；
取样的原始质量，B
6.2单位吸附速度的测定
6.2.1试验步骤：
取一个5\。～101.容量的口瓶,顶部有进气口,接近底部有一出气口,在器底放置一定量浓度的3
BB/T 00492008
硫酸溶，以便根据表3得到所要求的25℃±2℃下的相对湿度。试验容器要足够大，允许空在装有干燥剂的袋的所有表面自由流动，且容器义不与袋的任何部分接触。使空气能从试验容器项部入口流间底部出口。将装有干燥剂的袋确称重，然后马上用拥扎带或弹性夹将袋悬挂在瓶内，让空气以4L/min±0.5]/min的速度从试验容器流过。7h后将袋取出称重。6.2.2试验结果的计算：
单位吸附速度用每单位干燥剂7h吸附的水蒸气量表示，精确到0.001多，由成(2)计算，每单位干燥剂7h 吸附的水蒸气量=中：
G-样品的增重,g;
U——袋标记的单位含量。
6.3活化后的吸附能力和速度的测定G
+...+++.（(2)
将两袋十燥剂悬挂在封闭的容器中，样品下面有一个口的感水容器，在25℃±2℃下放置至少16h，取出装把它悬挂在个通风烘箱中，保持活化条件，即活性温度应不低于118℃，活化时向应小于24h。重复进行上述饱和及活化过程，放入干燥器冷却。用袋干燥剂按6.1的规定只测定相对湿度为40%下的单位吸附能力并报告结果；用另袋干燥剂按6.2的现定测定相对湿度为40%下的单位吸附速度并报告结果。6.4干爆失重的测定
8.4.1试验步骤：
用扁型称量瓶称取2g~3g试样（精确至0.001g），置于温度控制在[20%，±5的热风循环烘箱中干燥30min，然后置F下燥器30min后称重。6.4.2试验结果的计算：
干爆失重由式（3)计算，试验结果以算术平均值表示，精确到0.001g。干爆失重
W——燥前质量，;
W,-干燥质量，g
6.5pH值的测定
×100%
称取10.0g±0.1g试样，放人300mL烧杯中，加人200rmL蒸馅水，盖上表面IEL，在80℃±3%:下加热30min，签后冷却率室温，取上清液用酸度计（分度值为0.1)测定溶液的pH值，所得的pH值不应超出表1中的规定值。
6.6腐蚀性的测定
粉碎20g干燥剂，把通过40号筛，不通过80号筛的部分保留，放进下燥器，在25℃，相对湿度为60%下至少放置24h=制备50ml×25mm×3mml和300mm×100mm×6mm的金属试片，材料分别为低碳钢、62号黄铜、MB2镁合金和LY-12铝合金。都要打磨和勉光出--个R为0.100μm~0.200m表面。每种金属的两个试片按下列顺序进行清洗处班：4
a）洗涤汽油，带温浸洗二遍；
b）95%的乙醇浸洗；
）无水乙醇,迅速漂洗，
BB/T 00492008
清洗过程中及清洗以后只允许用镊子夹持金属试片表面，或用金属线穿过试片边、角上预先钻好的孔进行操作。不许擦十，而是在无水乙醇漂洗后马「拍冷风吹干。每个小试片用未装袋的干燥剂覆盖一一半，每个大试片用装袋的下燥剂覆盖一半，把金属试片放人相对湿度为钻%的干燥器中。把下燥器放人38℃±1℃的恒温箱中,放置72h后取出试片，用驼毛刷小心地涂剧，目视比较覆盖与未覆盖表面的腐蚀情况。
6.7粉尘的测定
6.7.1试验装置：
使用个约10L的容器罐，该容器带有一个可移动的罩。罐内念属表面要进行清理，所有内部缝隙要焊接严密，且光滑均勾。振动装置包括一个工作台，它可以在垂直平面做循环振动移位，这个振动是靠-个其有12.7mm偏心度的偏心轮以300r/min±5r/min进行的。6.7.2试验形骤：
将试样平放于清洁的容器内，使印刷标志朝上位于可见位置。如果袋太大而不能平放于睿器内，可以让袋底部沿着容器底部接缝平放，1部靠在相对的垂直平面上。将容器盖严，且容器要牢固地固定在振动台上，振动30min，振动结束时要小心地打开穿器，盖子内表面所有粉尘都要用驼毛刷刷人穿器内。将容器内收集的所有粉尘刷入干燥至情重的带盖瓶中，并小心迅速地称重，记录所有粉尘数值。
了标志、包装、储存和运输
7.1标志
7.1.1十燥剂包装袋上应清楚地标出所含干媒剂单位数量。7.1.2包装箱上应标明：产品名称、牛产厂名和地址、商标、生产标准、规格型号、数量、质量、生产日期(或批号)及有效期。
7.1.3外包装收发货标志应合GB/T6388中有关规定，外包装储运图示标志应符合GB/T191中有关规定，使用”，“防潮”标志7.2包装
7.2.1干燥剂内包装袋选用具有透气性和一定强度的阻隔性复合材料,热合法制袋，封11粘合须严密牢靠。
7.2.2外包装选用瓦楞纸箱或纸桶或多层编织袋，放采用塑料薄膜进行闭封装7.2.3每个外包装内应放使用说明书和产品合格证：7.2.4包装袋所含干燥剂的单位数量应与一次使用的量相结合7.3储存和运输
7.3.1产品应保存在阴源干燥且无化学污染物的清洁库房内，不得受潮。不允许与易挥发物质长期储存在同一库房中。
7.3.2产品在运输过程1.应防止璀码不当，防止外包装破损.防止与酸、碱物质接触，避免雨淋。5
BB/T0049-2008
参考文献
11GB/T5009.74-2003食品添加剂中重金属限量试验[2] GB 7100—2003 饼干卫生标准[3] GB 9687—1988
食品包装用聚乙烯成型品卫生标推［4】GJB2714—1996包装用静态吸湿袋装活性干燥剂通用规范6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
