【机械行业标准(JB)】 内燃机 活塞环金相检验 第3部分：球墨铸铁活塞环

ICS27.020
备案号：23134--2008
中华人民共和国机械行业标准
JB/T 6016.3--2008
代替JB/T6724—1993
内燃机活塞环
金相检验
第3部分：球墨铸铁活塞环
Internal combustion engines-Piston rings--Metallographic inspectionsPart3：For spheroidal graphite cast iron2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，

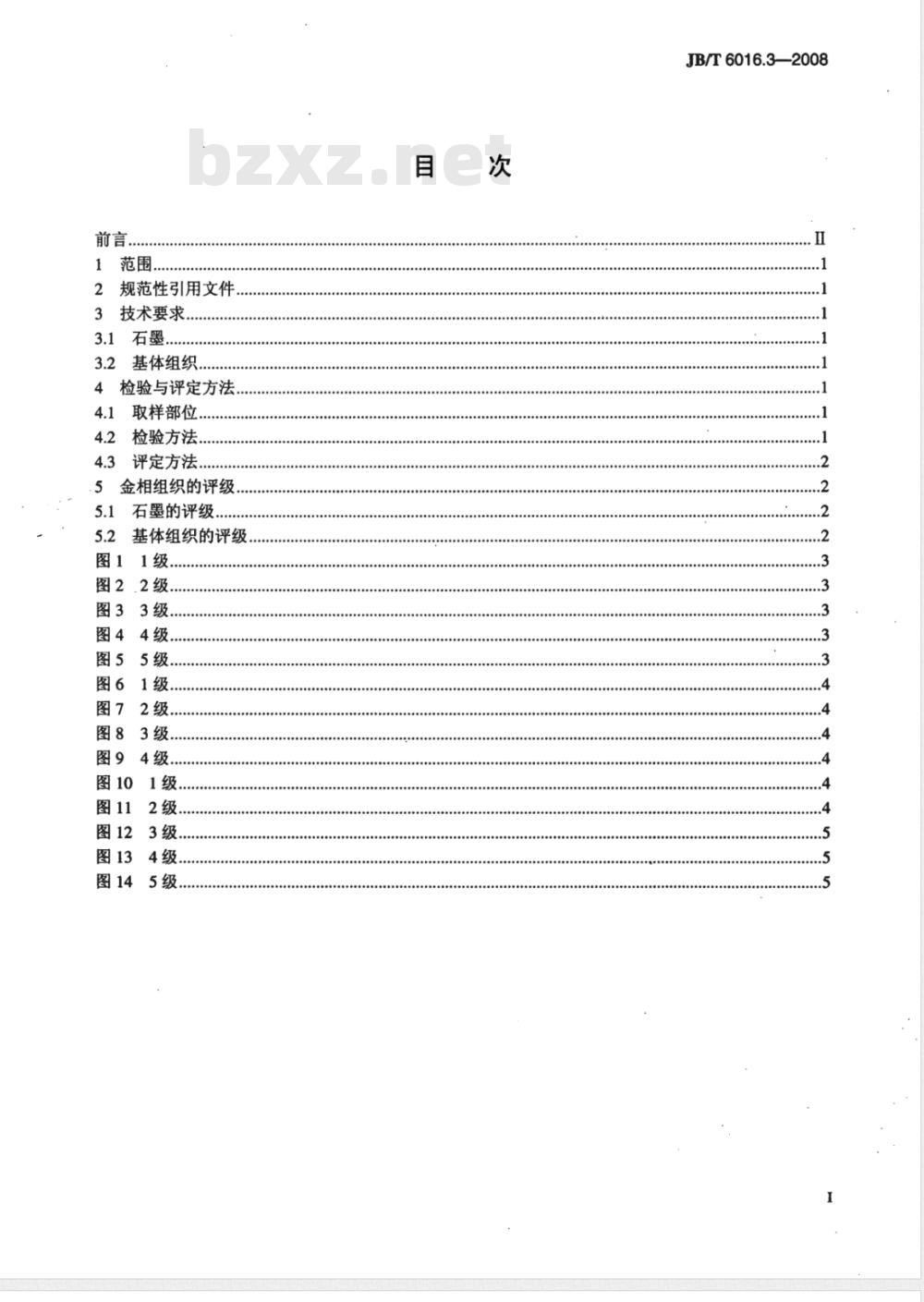

1范围．
2规范性引用文件
3技术要求
3.．石墨．
3.2基体组织，
4检验与评定方法
4.1取样部位.
4.2检验方法..．
4.3评定方法
.5金相组织的评级.
5.1石墨的评级
5.2基体组织的评级
图11级.
图2.2级.
图33级.Www.bzxZ.net
图44级.
图55级
图61级.
图72级.
图83级
图94级.
图101级.
图112级..
图123级..
JB/T6016.3—2008
JB/T6016.3—2008

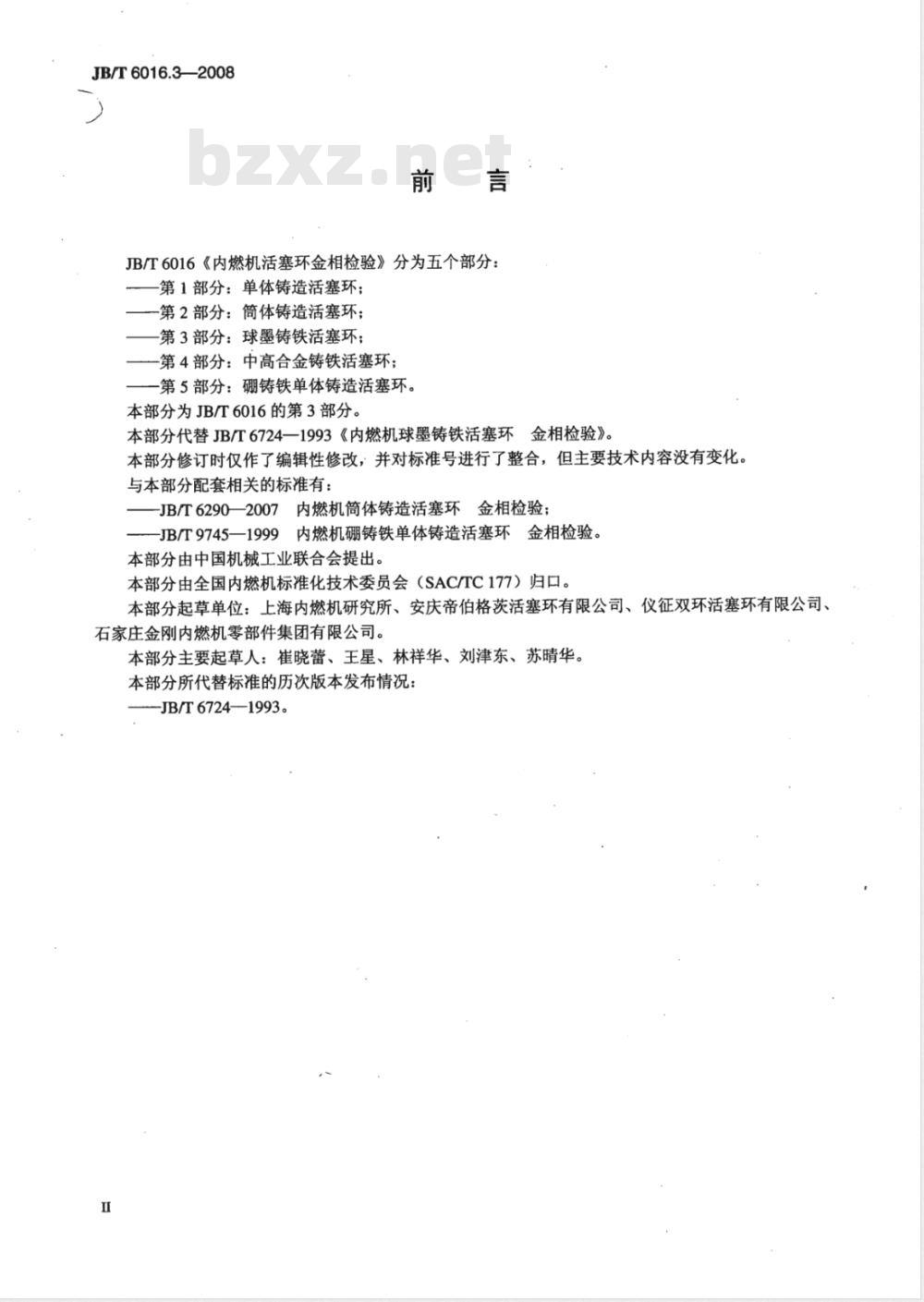

JB/T6016《内燃机活塞环金相检验》分为五个部分：第1部分：单体铸造活塞环；
第2部分：筒体铸造活塞环；
第3部分：球墨铸铁活塞环；
第4部分：中高合金铸铁活塞环；第5部分：硼铸铁单体铸造活塞环。本部分为JB/T6016的第3部分。
本部分代替JB/T6724一1993《内燃机球墨铸铁活塞环金相检验》。本部分修订时仅作了编辑性修改，并对标准号进行了整合，但主要技术内容没有变化。与本部分配套相关的标准有：
JB/T6290—2007内燃机筒体铸造活塞环金相检验；JB/T9745一1999内燃机硼铸铁单体铸造活塞环金相检验。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海内燃机研究所、安庆帝伯格茨活塞环有限公司、仪征双环活塞环有限公司、石家庄金刚内燃机零部件集团有限公司。本部分主要起草人：崔晓蕾、王星、林祥华、刘津东、苏晴华。本部分所代替标准的历次版本发布情况：-JB/T6724—1993。
1范围
内燃机活塞环金相检验
第3部分：球墨铸铁活塞环
JB/T6016.3—2008
JB/T6016的本部分规定了内燃机球墨铸铁活塞环金相组织的检验方法和评定方法。本部分适用于气缸直径小于或等于160mm的内燃机球墨铸铁活塞环金相组织的检验。2规范性引用文件
下列文件中的条款通过JB/T6016的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T9441—1988球墨铸铁金相检验（eqvISO945：1975）3技术要求
3.1石墨
3.1.1石墨球化率
石墨应为球状及团状，允许少量团絮状和蠕虫状，分布均匀，石墨球化率应大于或等于75%。按本部分第一级别图评定：1级～4级合格。3.1.2石墨大小（石墨球径的大小）石墨球径应小于或等于50um。按本部分第二级别图评定：1级～3级合格。3.2基体组织
基体组织分别为片状珠光体、回火索氏体、回火马氏体或贝氏体等。3.2.1游离铁素体
铸态或经正火处理的活塞环，游离铁素体数量应小于或等于视场面积的15%，经淬火-回火处理的活塞环，游离铁素体（破碎状铁素体）数量应小于或等于5%。按本部分第三级别图评定：铸态、正火处理，1级～4级合格；火-回火处理，1级～2级合格。3.2.2磷共晶
磷共晶应为小块状或断续网状，其数量应小于或等于1%，按GB/T9441一1988评定：图34～图35合格。
3.2.3碳化物
碳化物应为点状、小条状、小块状，分布均匀，其数量应小于或等于3%，按GB/T9441一1988评定：图39～图41合格。
4检验与评定方法
4.1取样部位
试样应在环开口的对面左、右10mm范围内截取，并以其截面作为金相磨面。金相检验应在试样的整个磨面内进行。
注：简体离心铸造活塞环可在环的任何部位的横切面上截取。4.2检验方法
JB/T6016.3—2008

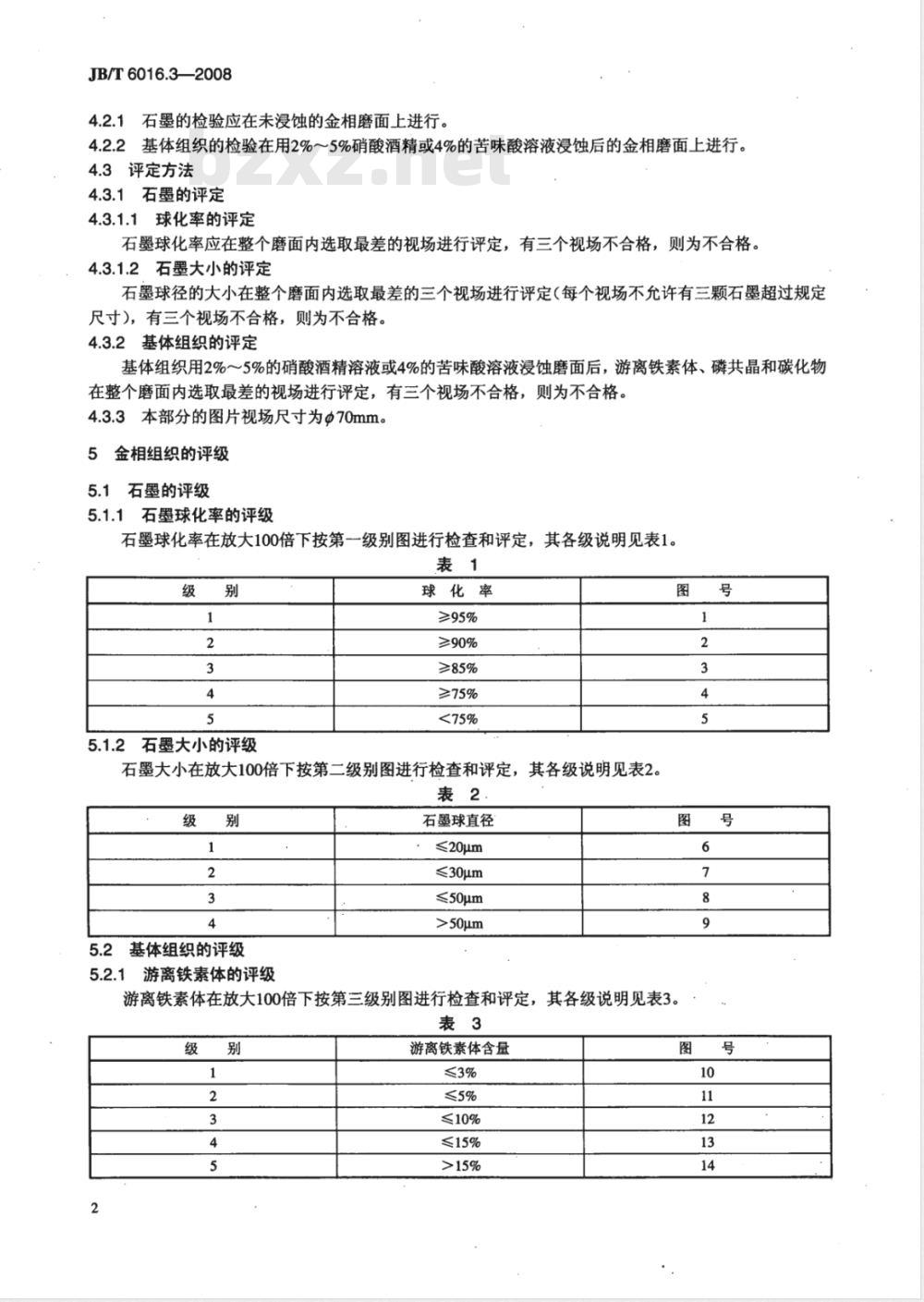

石墨的检验应在未浸蚀的金相磨面上进行，4.2.2基体组织的检验在用2%～5%硝酸酒精或4%的苦味酸溶液浸蚀后的金相磨面上进行。4.3评定方法
4.3.1石墨的评定
4.3.1.1球化率的评定
石墨球化率应在整个磨面内选取最差的视场进行评定，有三个视场不合格，则为不合格。4.3.1.2石墨大小的评定
石墨球径的大小在整个磨面内选取最差的三个视场进行评定（每个视场不允许有三颗石墨超过规定尺寸），有三个视场不合格，则为不合格。基体组织的评定
基体组织用2%～5%的硝酸酒精溶液或4%的苦味酸溶液浸蚀磨面后，游离铁素体、磷共晶和碳化物在整个磨面内选取最差的视场进行评定，有三个视场不合格，则为不合格。4.3.3本部分的图片视场尺寸为Φ70mm。5
金相组织的评级
5.1石墨的评级
5.1.1石墨球化率的评级
石墨球化率在放大100倍下按第一级别图进行检查和评定，其各级说明见表1。表1
5.1.2石墨大小的评级
球化率
≥95%
≥90%
≥85%
≥75%
石墨大小在放大100倍下按第二级别图进行检查和评定，其各级说明见表2。表2.
基体组织的评级
5.2.1游离铁素体的评级
石墨球直径
≤20μm
≤30μm
≤50μm
>50μm
游离铁素体在放大100倍下按第三级别图进行检查和评定，其各级说明见表3。表3
游离铁素体含量
≤10%
≤15%
5.2.2磷共晶和碳化物的评级
磷共晶和碳化物按GB/T9441进行检查和评定。第一级别图（100×）
图33级
图55级
图22级
JB/T6016.3—2008
JB/T6016.3—2008
图61级
图83级
图101级
第二级别图（100×）
第三级别图（100×）
图72级
图94级
图112级
图123级
图145级
JB/T6016.3—2008
图134级
JB/T6016.3-2008
