标准简介:
标准下载解压密码:www.bzxz.net
本部分规定了耳式支座的结构型式、系数参数尺寸、允许载荷、材料和制造、检验要求以及选用方法。本标准适用于公称直接不大于4000mm的立式圆筒形容器。 JB/T 4712.3-2007 容器支座 第3部分 耳式支座 JB/T4712.3-2007

部分标准内容:

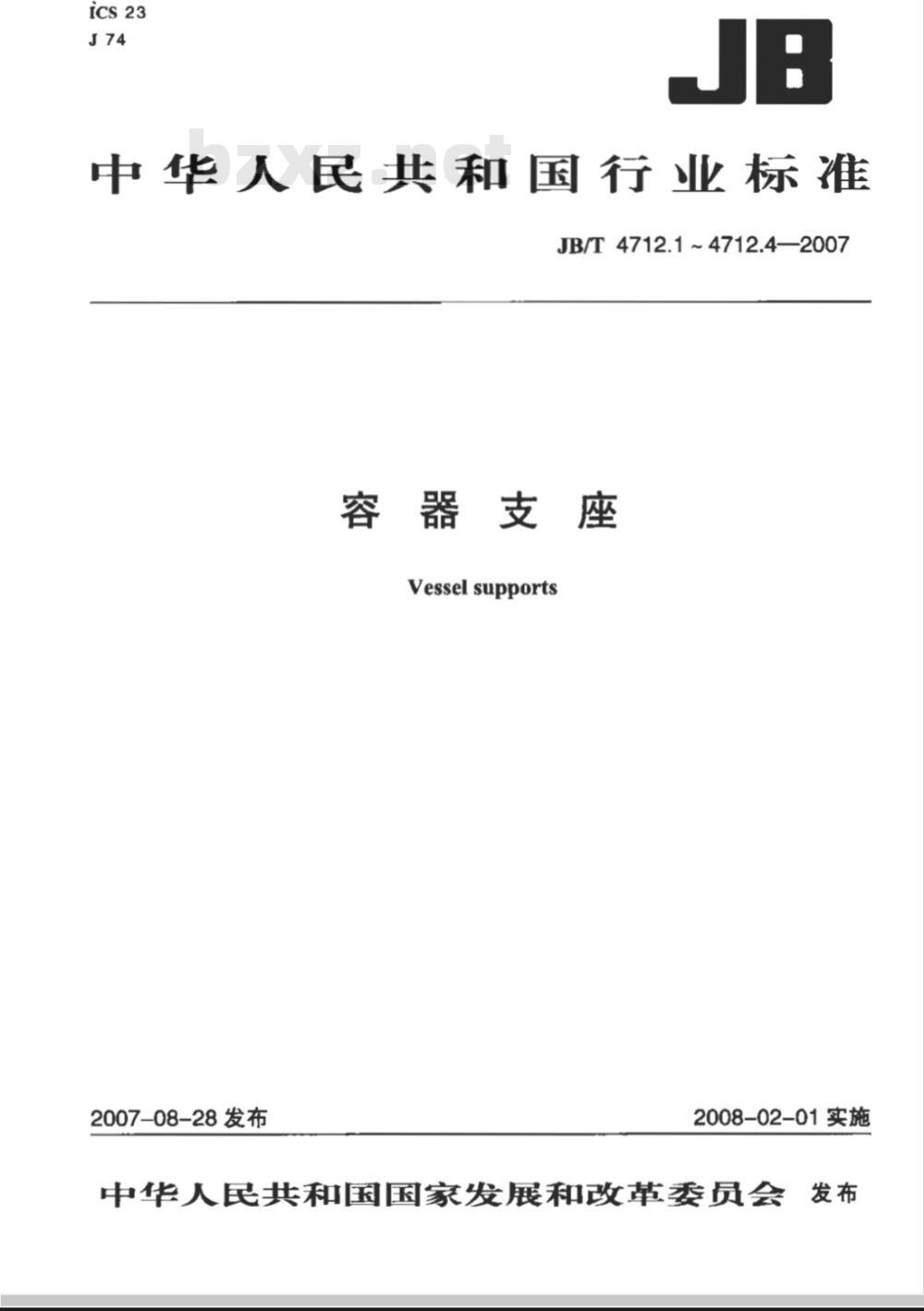

ics 23
中华人民共和国行业标准
JB/T4712.14712.4—2007
容器支座
Vessel supports
2007-08-28 发布
2008-02-01实施

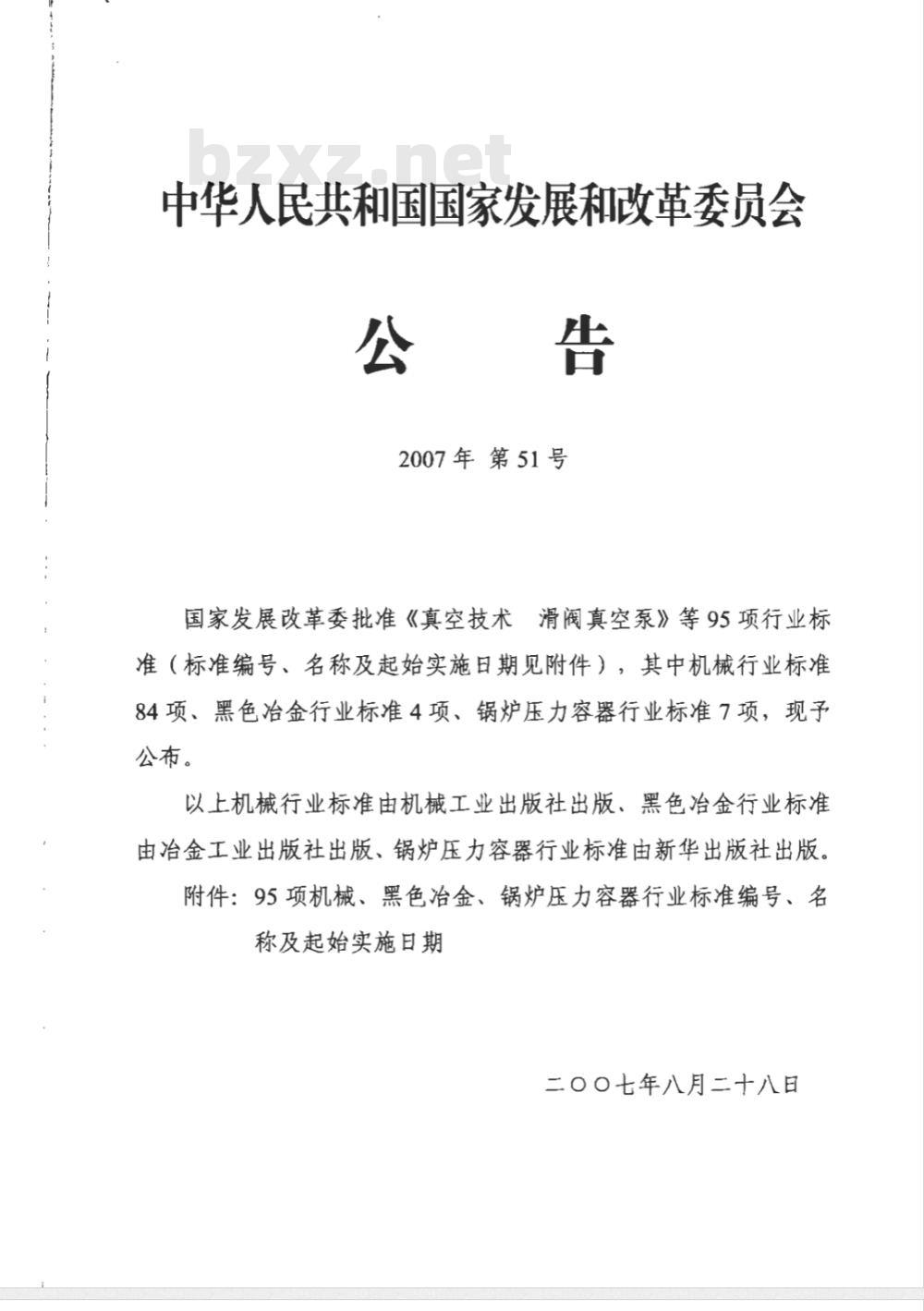

中华人民共和国国家发展和改革委员会发布中华人民共和国国家发展和改革委员会公告
2007年第51号
国家发展改革委批准《真空技术滑阀真空泵》等95项行业标准(标准编号、名称及起始实施日期见附件),其中机械行业标准84项、黑色冶金行业标准4项、锅炉压力容器行业标准7项,现予公布。
以上机械行业标准由机械工业出版社出版、黑色冶金行业标准由冶金工业出版社出版、锅炉压力容器行业标准由新华出版社出版。附件:95项机械、黑色冶金、锅炉压力容器行业标准编号、名称及起始实施日期
二〇〇七年八月二十八日

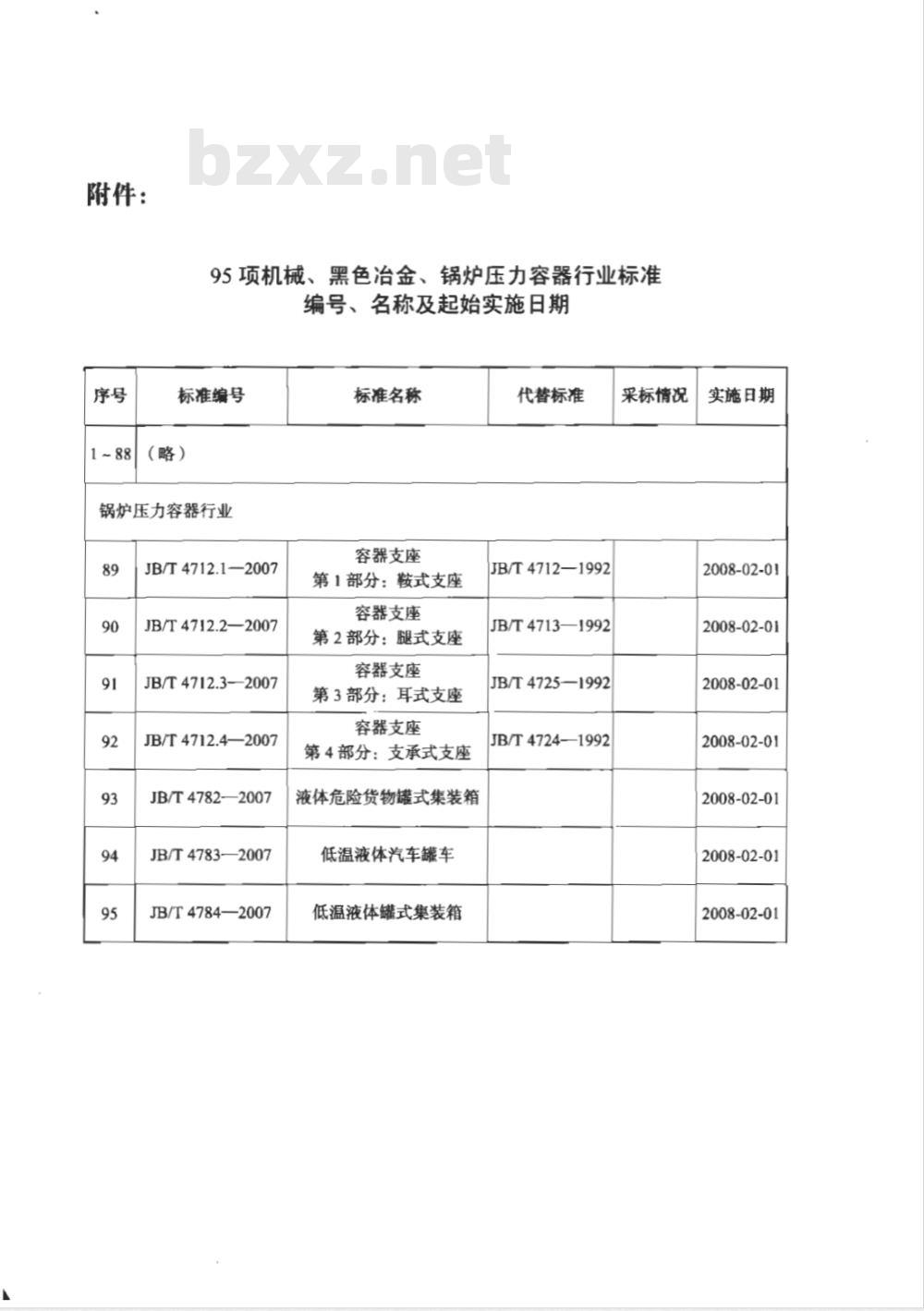

附件:
95项机械、黑色冶金、锅炉压力容器行业标准编号、名称及起始实施日期
标准编号
(略)
锅炉压力容器行业
JB/T4712.1—2007
JB/T4712.2—2007
JB/T4712.3—2007
JB/T4712.4—2007
JB/T4782—2007
JB/T4783—2007
JB/T4784—2007
标准名称
容器支座
第1部分:鞍式支座
容器支座
第2部分:腿式支座
容器支座
第3部分:耳式支座
容器支座
第4部分:支承式支座
液体危险货物罐式集装箱
低温液体汽车罐车
低温液体罐式集装箱
代替标准
JB/T4712—1992
JB/T4713—1992
JB/T4725—1992
JB/T4724—1992
采标情况
实施日期
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
JB/T4712.1—2007《容器支座
JB/T4712.1—2007《容器支座
JB/T4712.2—2007《容器支座
JB/T4712.2—2007《容器支座
JB/T4712.3—2007《容器支座
JB/T4712.3—2007《容器支座
JB/T4712.4——2007《容器支座JB/T4712.4—2007《容器支座
第1部分:鞍式支座》
第1部分:鞍式支座》标准释义,第2部分:腿式支座》
第2部分:腿式支座》标准释义
第3部分:耳式支座》
第3部分:耳式支座》标准释义
第4部分:支承式支座》
第4部分:支承式支座》标准释义·29

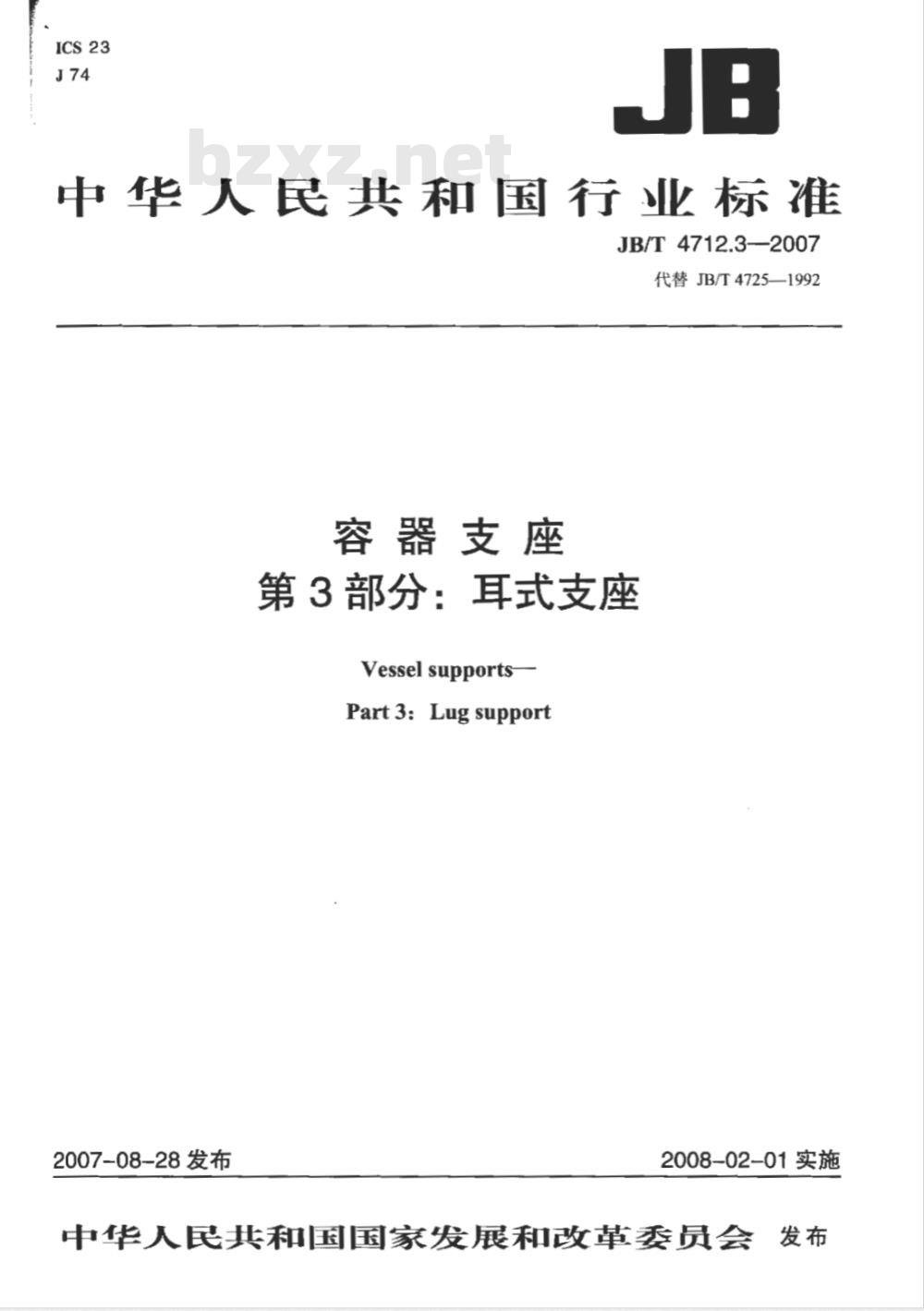

中华人民共和国行业标准
JB/T4712.3—2007
代替JB/T4725—1992
容器支座
第3部分:耳式支座
Vessel supports
Part 3: Lug support
2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布
1范围
2规范性引用文件
3型式特征
4系列参数及尺寸.
5材料
制造要求
附录A(资料性附录)www.bzxz.net
附录B(资料性附录)
附录C(资料性附录)
耳式支座实际承受载荷的近似计算由容器壳体限定的支座许用弯矩耳式支座安装尺寸
JB/T4712.3---2007
JB/T4712.3---2007
JB/T4712《容器支座》分为4个部分:第1部分:鞍式支座(JB/T4712.1);第2部分:腿式支座(JB/T4712.2);第3部分:耳式支座(JB/T4712.3);第4部分:支承式支座(JB/T4712.4)。本部分是JB/T4712的第3部分,本部分代替JB/T4725一1992。本部分与JB/T4725一1992相比,主要变化如下:增加了加长臂耳式支座系列,即C型耳式支座,并带有盖板:对于C-3型以上支座采用双螺栓与基础连接;
增加了16MnR、不锈钢(0Cr19Ni9)和Cr-Mo钢制支座系列,并给出了其允许载荷;给出了设备筒体的许用应力在[o]=110MPa、130MPa、150MPa、170MPa时,支座处壳体的允许弯矩;
对A、B型支座在b,≥230mm时,增加了盖板结构;将b,为原标准两筋板的外壁尺寸修改为两筋板的内壁尺寸,更方便于对耳式支座螺栓中心圆直径的计算。本部分的附录A、附录B和附录C是资料性附录。本部分由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。本标准由原全国压力容器标准化技术委员会设计分会组织起草并审查。本部分起草单位:东华工程科技股份有限公司。本部分主要起草人:孟永祥、蒋进、刘吉祥。本部分由全国锅炉压力容器标准化技术委员会(SAC/TC262)负责解释。本部分所代替标准的历次版本发布情况为:JB/T4725—1992。
1范围
容器支座
第3部分:耳式支座
JB/T4712.3—2007
1.1本部分规定了耳式支座的结构型式、系列参数尺寸、允许载荷、材料和制造、检验要求以及选用方法。
1.2本部分适用于公称直径不大于4000mm的立式圆筒形容器。2规范性引用文件
下列文件中的条款通过JB/T4712本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T985
GB/T1804
JB/T4730.1—2005
JB/T4730.2—2005
JB/T4730.3—2005
JB/T4730.4—2005
JB/T4730.5—2005
JB/T4730.6—2005
3型式特征
气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及尺寸一般公差未注公差的线性和角度尺寸的公差承压设备无损检测
承压设备无损检测
承压设备无损检测
承压设备无损检测
承压设备无损检测
承压设备无损检测
耳式支座的型式特征见表1。
加长臂
4系列参数及尺寸
支座号
第1部分:通用要求
第2部分:射线检测
第3部分:超声检测
第4部分:磁粉检测
第5部分:渗透检测
第6部分:涡流检测
型式特征
适用公称直径DN,mm
300~2600
1500~4000
300~2600
1500~4000
300~1400
1000~4000
支座尺寸
(见图、表)
4.1A型耳式支座,按图1、图2及表2的规定;B型耳式支座,按图3、图4及表3的规定;C型耳式支座,按图5、图6及表4的规定。71
JB/T4712.3-2007
4.2支座的垫板厚度应满足本部分的规定,一般与简体厚度相等,也可根据实际需要确定。5材料
5.1垫板材料一般应与容器材料相同。5.2支座的筋板和底板材料分为4种,其代号见表2。表2材料代号
材料代号
支座的筋板和底板材料
A型(支座号1~5)
图2A型(支座号6~8)
图3B型(支座号15)
0Cr18Ni9
与简体外形吻合
与筒体外形吻合
与简体外形吻合
15CrMoR
图4B型(支座号6~8)
图5C型(支座号1~3)
图6C型(支座号4~8)
JB/T4712.3—2007
与筒体外形吻合
与简体外形吻合
与简体外形吻合
JB/T4712.3—2007
000000
000000
0910001~00s
高度日
009~00%
000000
0001~00S
009~00%
支座号
支座号
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国行业标准
JB/T4712.14712.4—2007
容器支座
Vessel supports
2007-08-28 发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布中华人民共和国国家发展和改革委员会公告
2007年第51号
国家发展改革委批准《真空技术滑阀真空泵》等95项行业标准(标准编号、名称及起始实施日期见附件),其中机械行业标准84项、黑色冶金行业标准4项、锅炉压力容器行业标准7项,现予公布。
以上机械行业标准由机械工业出版社出版、黑色冶金行业标准由冶金工业出版社出版、锅炉压力容器行业标准由新华出版社出版。附件:95项机械、黑色冶金、锅炉压力容器行业标准编号、名称及起始实施日期
二〇〇七年八月二十八日
附件:
95项机械、黑色冶金、锅炉压力容器行业标准编号、名称及起始实施日期
标准编号
(略)
锅炉压力容器行业
JB/T4712.1—2007
JB/T4712.2—2007
JB/T4712.3—2007
JB/T4712.4—2007
JB/T4782—2007
JB/T4783—2007
JB/T4784—2007
标准名称
容器支座
第1部分:鞍式支座
容器支座
第2部分:腿式支座
容器支座
第3部分:耳式支座
容器支座
第4部分:支承式支座
液体危险货物罐式集装箱
低温液体汽车罐车
低温液体罐式集装箱
代替标准
JB/T4712—1992
JB/T4713—1992
JB/T4725—1992
JB/T4724—1992
采标情况
实施日期
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
2008-02-01
JB/T4712.1—2007《容器支座
JB/T4712.1—2007《容器支座
JB/T4712.2—2007《容器支座
JB/T4712.2—2007《容器支座
JB/T4712.3—2007《容器支座
JB/T4712.3—2007《容器支座
JB/T4712.4——2007《容器支座JB/T4712.4—2007《容器支座
第1部分:鞍式支座》
第1部分:鞍式支座》标准释义,第2部分:腿式支座》
第2部分:腿式支座》标准释义
第3部分:耳式支座》
第3部分:耳式支座》标准释义
第4部分:支承式支座》
第4部分:支承式支座》标准释义·29
中华人民共和国行业标准
JB/T4712.3—2007
代替JB/T4725—1992
容器支座
第3部分:耳式支座
Vessel supports
Part 3: Lug support
2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布
1范围
2规范性引用文件
3型式特征
4系列参数及尺寸.
5材料
制造要求
附录A(资料性附录)www.bzxz.net
附录B(资料性附录)
附录C(资料性附录)
耳式支座实际承受载荷的近似计算由容器壳体限定的支座许用弯矩耳式支座安装尺寸
JB/T4712.3---2007
JB/T4712.3---2007
JB/T4712《容器支座》分为4个部分:第1部分:鞍式支座(JB/T4712.1);第2部分:腿式支座(JB/T4712.2);第3部分:耳式支座(JB/T4712.3);第4部分:支承式支座(JB/T4712.4)。本部分是JB/T4712的第3部分,本部分代替JB/T4725一1992。本部分与JB/T4725一1992相比,主要变化如下:增加了加长臂耳式支座系列,即C型耳式支座,并带有盖板:对于C-3型以上支座采用双螺栓与基础连接;
增加了16MnR、不锈钢(0Cr19Ni9)和Cr-Mo钢制支座系列,并给出了其允许载荷;给出了设备筒体的许用应力在[o]=110MPa、130MPa、150MPa、170MPa时,支座处壳体的允许弯矩;
对A、B型支座在b,≥230mm时,增加了盖板结构;将b,为原标准两筋板的外壁尺寸修改为两筋板的内壁尺寸,更方便于对耳式支座螺栓中心圆直径的计算。本部分的附录A、附录B和附录C是资料性附录。本部分由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。本标准由原全国压力容器标准化技术委员会设计分会组织起草并审查。本部分起草单位:东华工程科技股份有限公司。本部分主要起草人:孟永祥、蒋进、刘吉祥。本部分由全国锅炉压力容器标准化技术委员会(SAC/TC262)负责解释。本部分所代替标准的历次版本发布情况为:JB/T4725—1992。
1范围
容器支座
第3部分:耳式支座
JB/T4712.3—2007
1.1本部分规定了耳式支座的结构型式、系列参数尺寸、允许载荷、材料和制造、检验要求以及选用方法。
1.2本部分适用于公称直径不大于4000mm的立式圆筒形容器。2规范性引用文件
下列文件中的条款通过JB/T4712本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T985
GB/T1804
JB/T4730.1—2005
JB/T4730.2—2005
JB/T4730.3—2005
JB/T4730.4—2005
JB/T4730.5—2005
JB/T4730.6—2005
3型式特征
气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及尺寸一般公差未注公差的线性和角度尺寸的公差承压设备无损检测
承压设备无损检测
承压设备无损检测
承压设备无损检测
承压设备无损检测
承压设备无损检测
耳式支座的型式特征见表1。
加长臂
4系列参数及尺寸
支座号
第1部分:通用要求
第2部分:射线检测
第3部分:超声检测
第4部分:磁粉检测
第5部分:渗透检测
第6部分:涡流检测
型式特征
适用公称直径DN,mm
300~2600
1500~4000
300~2600
1500~4000
300~1400
1000~4000
支座尺寸
(见图、表)
4.1A型耳式支座,按图1、图2及表2的规定;B型耳式支座,按图3、图4及表3的规定;C型耳式支座,按图5、图6及表4的规定。71
JB/T4712.3-2007
4.2支座的垫板厚度应满足本部分的规定,一般与简体厚度相等,也可根据实际需要确定。5材料
5.1垫板材料一般应与容器材料相同。5.2支座的筋板和底板材料分为4种,其代号见表2。表2材料代号
材料代号
支座的筋板和底板材料
A型(支座号1~5)
图2A型(支座号6~8)
图3B型(支座号15)
0Cr18Ni9
与简体外形吻合
与筒体外形吻合
与简体外形吻合
15CrMoR
图4B型(支座号6~8)
图5C型(支座号1~3)
图6C型(支座号4~8)
JB/T4712.3—2007
与筒体外形吻合
与简体外形吻合
与简体外形吻合
JB/T4712.3—2007
000000
000000
0910001~00s
高度日
009~00%
000000
0001~00S
009~00%
支座号
支座号
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
