【机械行业标准(JB)】 履带式推土机 密封式履带用履带板

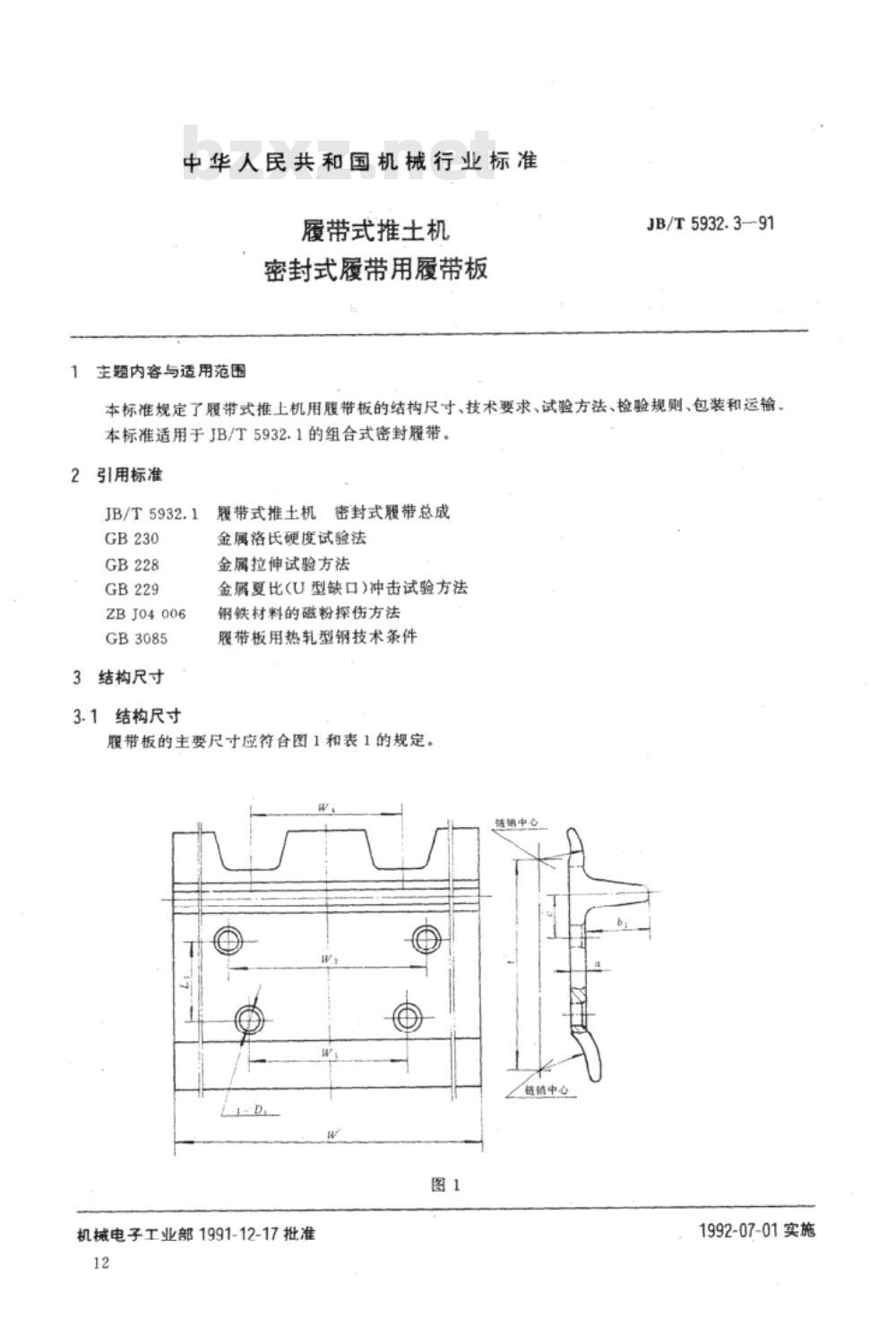

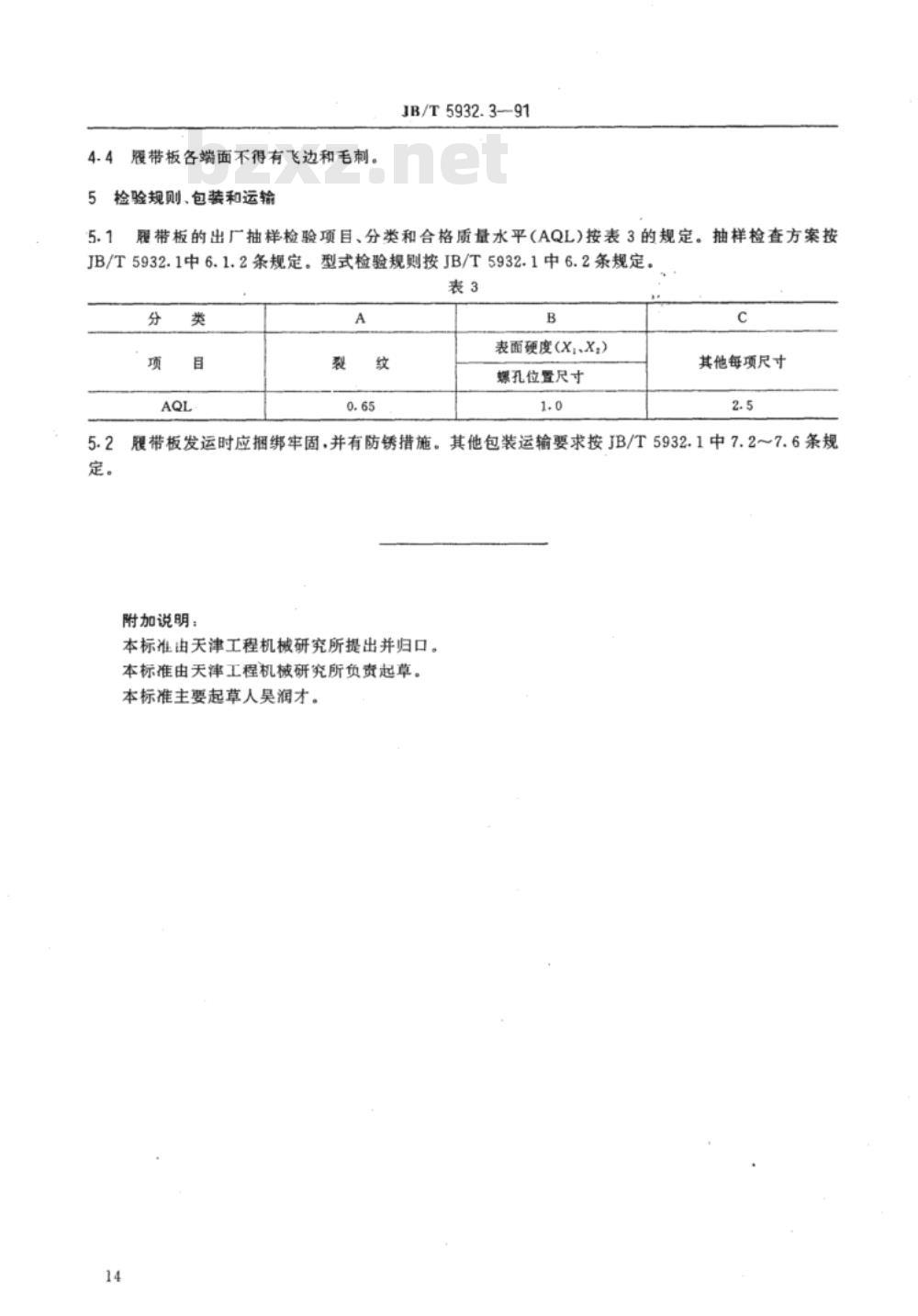

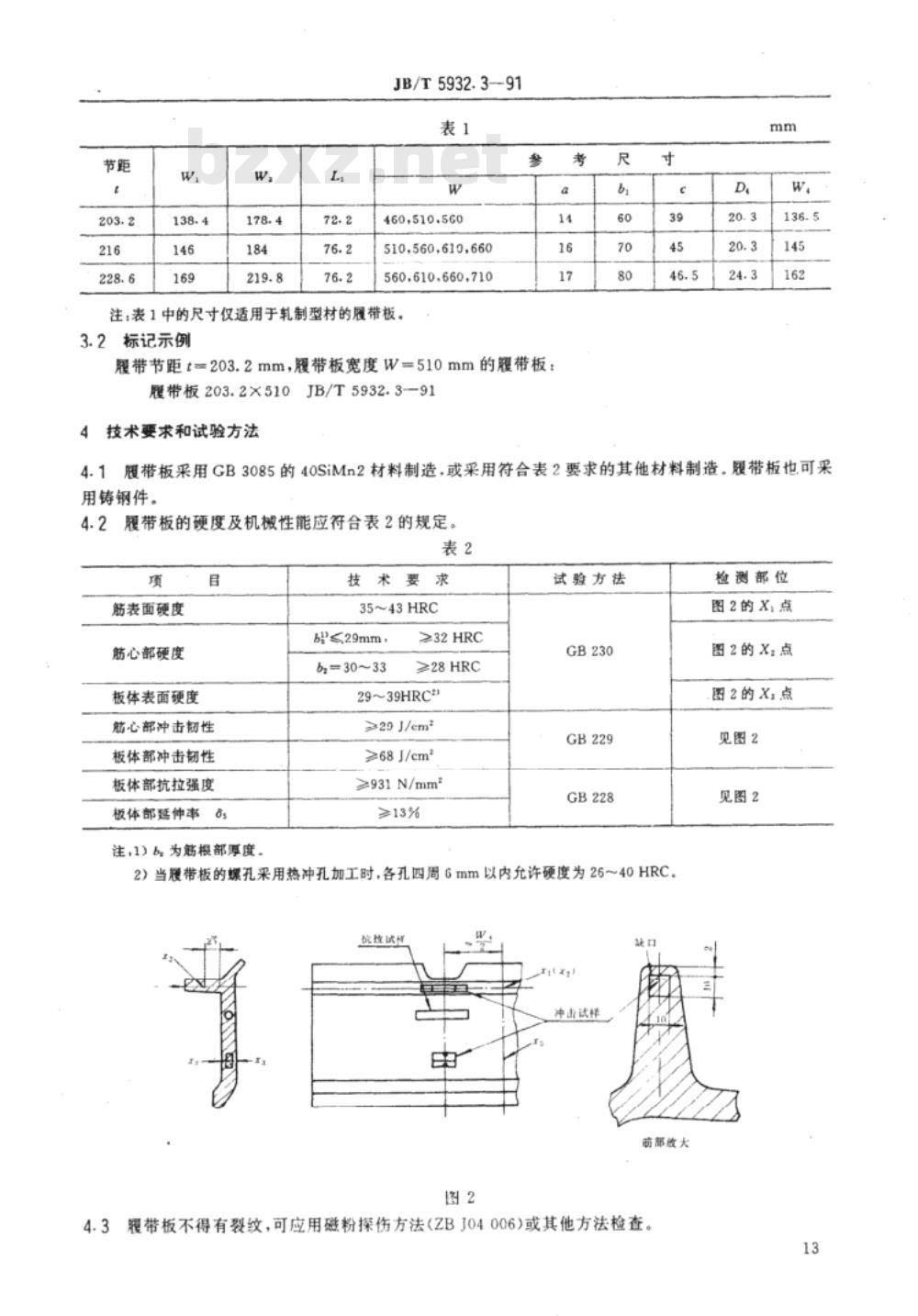

中华人民共和国机械行业标准 履带式推土机 密封式履带用履带板 1 范围 本标准规定了履带式推土机用履带板的结构尺寸、技术要求、试验方法、检验规则、包装和运输。本标准适用于JB/T5932.1的组合式密封履带。 2 规范性引用文件 履带式推土机密封式履带总成 JB/T5932.1 GB230 GB228 GB229 ZBJ04006 GB3085 3 结构尺寸 3.1 结构尺寸 履带板的主要尺寸应符合图1和表1的规定。图1 表1 | 节距 (mm) | 203.2 | 216 | 228.6 | |------------|-------|-----|-------| | W (mm) | 138.4 | 146 | 169 | | W, (mm) | 178.4 | 184 | 219.8 | | L (mm) | 72.2 | 76.2 | 76.2 | 注：表1中的尺寸仅适用于轧制型材的履带板。 3.2 标记示例 履带节距t=203.2mm，履带板宽度W=510mm的履带板标记为：履带板203.2X510JB/T5932.3-91。 4 技术要求和试验方法 4.1 履带板采用GB3085的40SiMn2材料制造，或采用符合表2要求的其他材料制造。履带板也可采用铸钢件。 4.2 履带板的硬度及机械性能应符合表2的规定。 表2 | 项目 | 筋表面硬度 | 筋心部硬度 | 板体表面硬度 | 筋心部冲击韧性 | 板体部冲击韧性 | 板体部抗拉强度 | 板体部延伸率 | |----------------------------|------------|--------------|--------------|----------------|----------------|----------------|--------------| | 技术要求 | 35~43HRC | ≤29mm | >32HRC | ≥28HRC | 29~39HRC | ≥29J/cm² | ≥68J/cm² | ≥931N/mm² | ≥13% | 注：1）筋根部厚度为be时，表面硬度范围为25~40HRC。 4.3 履带板不得有裂纹，可应用磁粉探伤方法（ZBJ04006）或其他方法检查。 4.4 履带板各端面不得有飞边和毛刺。 5 检验规则、包装和运输 5.1 履带板的出厂抽样检验项目、分类和合格质量水平（AQL）按表3的规定。抽样检查方案按JB/T5932.1中6.1.2条规定。型式检验规则按JB/T5932.1中6.2条规定。 表3 | 项目 | 类目 | AQL | |---------------------------|------|------| | 裂纹 | A | 0.65 | | 表面硬度 (X, X) | B | 1.0 | | 螺孔位置尺寸 | C | 1.0 | | 其他每项尺寸 | C | 2.5 | 5.2 履带板发运时应捆绑牢固，并有防锈措施。其他包装运输要求按JB/T5932.1中7.2～7.6条规定。 附加说明： 本标准由天津工程机械研究所提出并归口，负责起草。本标准主要起草人：吴润才。
