GB/T3832的本部分规定了各种内拉刀圆柱形前柄的型式和基本尺寸。本部分适用于柄部直径D1为4mm～100mm的各种内拉刀的圆柱形前柄。 GB/T 3832.2-2004 拉刀柄部第2部分：圆柱形前柄 GB/T3832.2-2004

标准内容

部分标准内容：

ICS25.100.25
中华人民共和国国家标准
GB/T3832.2—2004
代替GB/T3832.2—1983
拉刀柄部
第2部分：圆柱形前柄
Broaches shanks--Part 2 :Round shanks2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

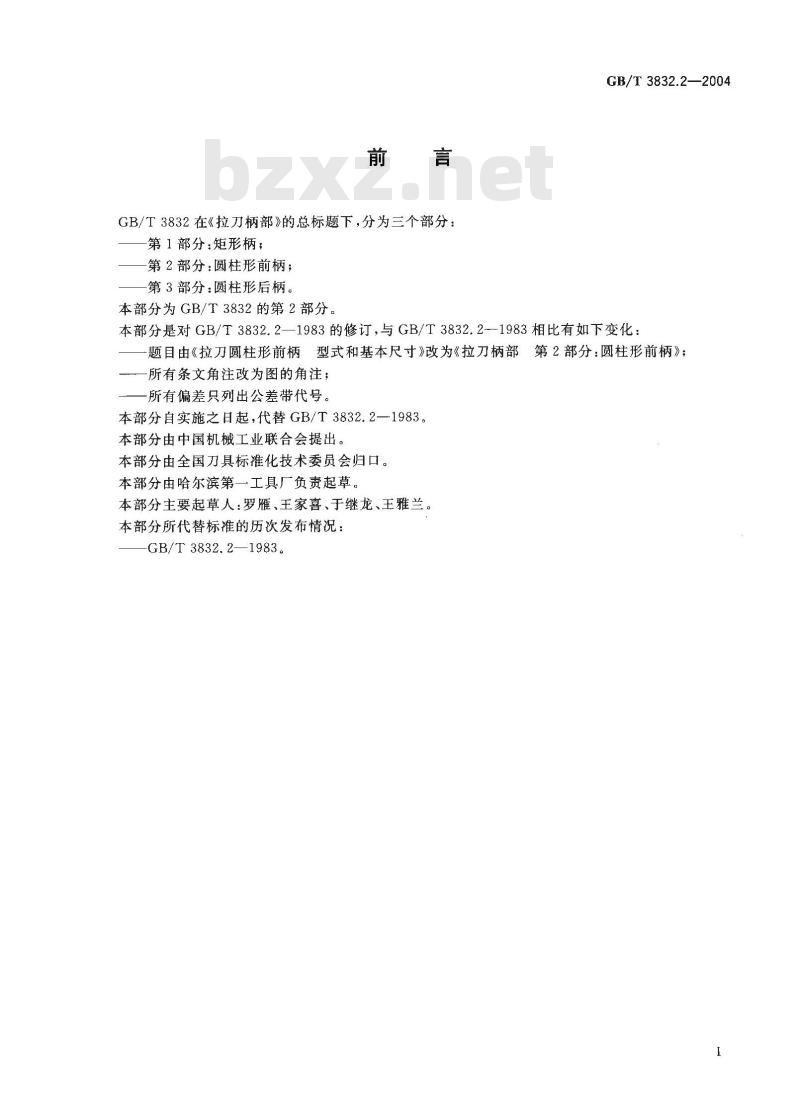

GB/T3832在《拉刀柄部》的总标题下，分为三个部分：第1部分：矩形柄；
第2部分：圆柱形前柄；
第3部分：圆柱形后柄。
本部分为GB/T3832的第2部分。
GB/T3832.2—2004
本部分是对GB/T3832.2—1983的修订，与GB/T3832.2-1983相比有如下变化：题目由《拉刀圆柱形前柄型式和基本尺寸》改为《拉刀柄部第2部分：圆柱形前柄》；一所有条文角注改为图的角注；所有偏差只列出公差带代号。
本部分自实施之日起，代替GB/T3832.2—1983。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会归口。本部分由哈尔滨第一工具厂负责起草。本部分主要起草人：罗雁、王家喜、于继龙、王雅兰。本部分所代替标准的历次发布情况：-GB/T 3832.2—1983。
拉刀柄部第2部分：圆柱形前柄
GB/T3832的本部分规定了各种内拉刀圆柱形前柄的型式和基本尺寸。本部分适用于柄部直径D为4mm~~100mm的各种内拉刀的圆柱形前柄。2型式和尺寸
圆柱形前柄的基本结构型式分为：-A：无周向定位面；
—B:有周向定位面。Www.bzxZ.net
A：无周向定位面；
-B：有周向定位面。
2.1I型尺寸

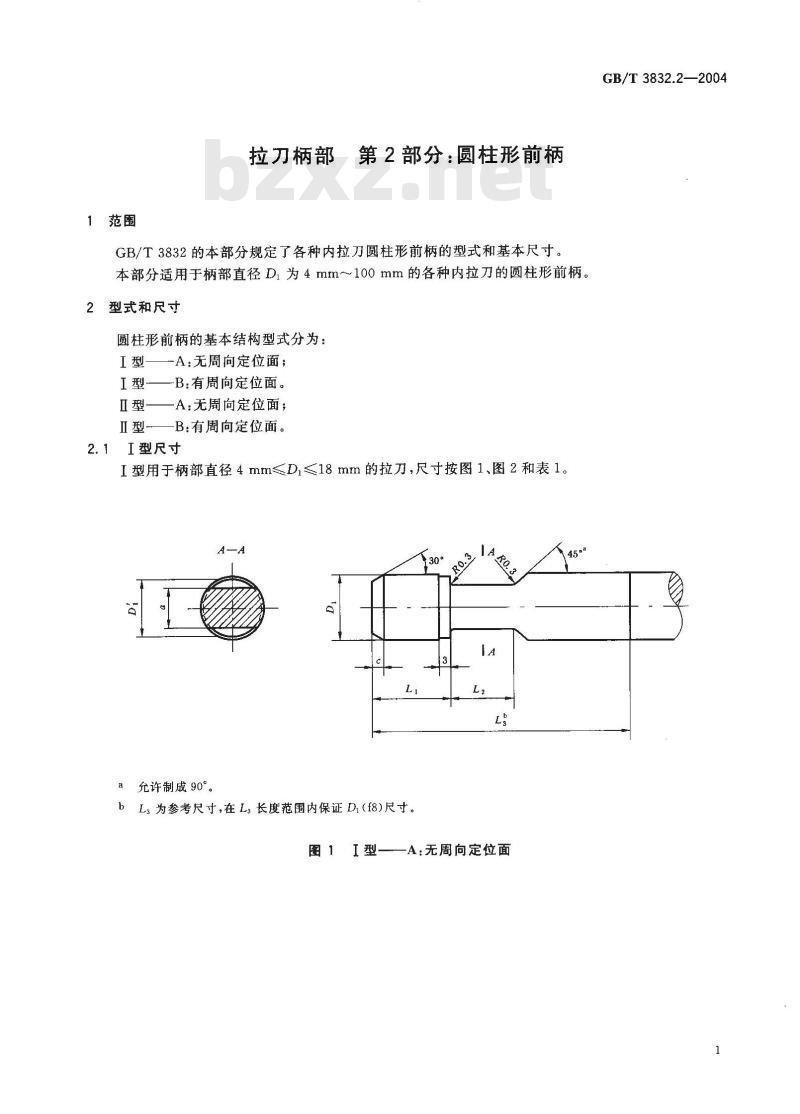

I型用于柄部直径4mm≤Di≤18mm的拉刀，尺寸按图1、图2和表1。A
a允许制成90°。
bL为参考尺寸，在L:长度范围内保证Di(f8)尺寸。图1I型——A：无周向定位面
GB/T3832.2—2004
GB/T3832.2—2004
充许制成90°

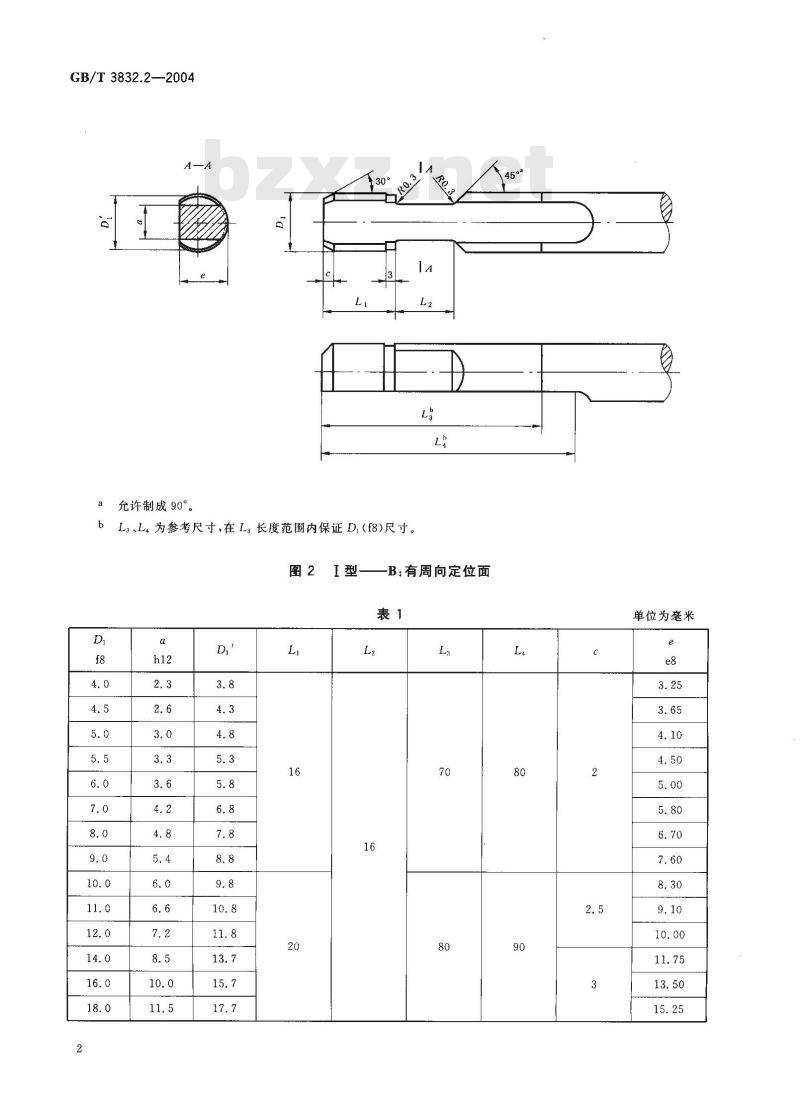

bL：、L为参考尺寸,在L：长度范围内保证D,(f8)尺寸。图21型-
-B：有周向定位面
单位为毫米

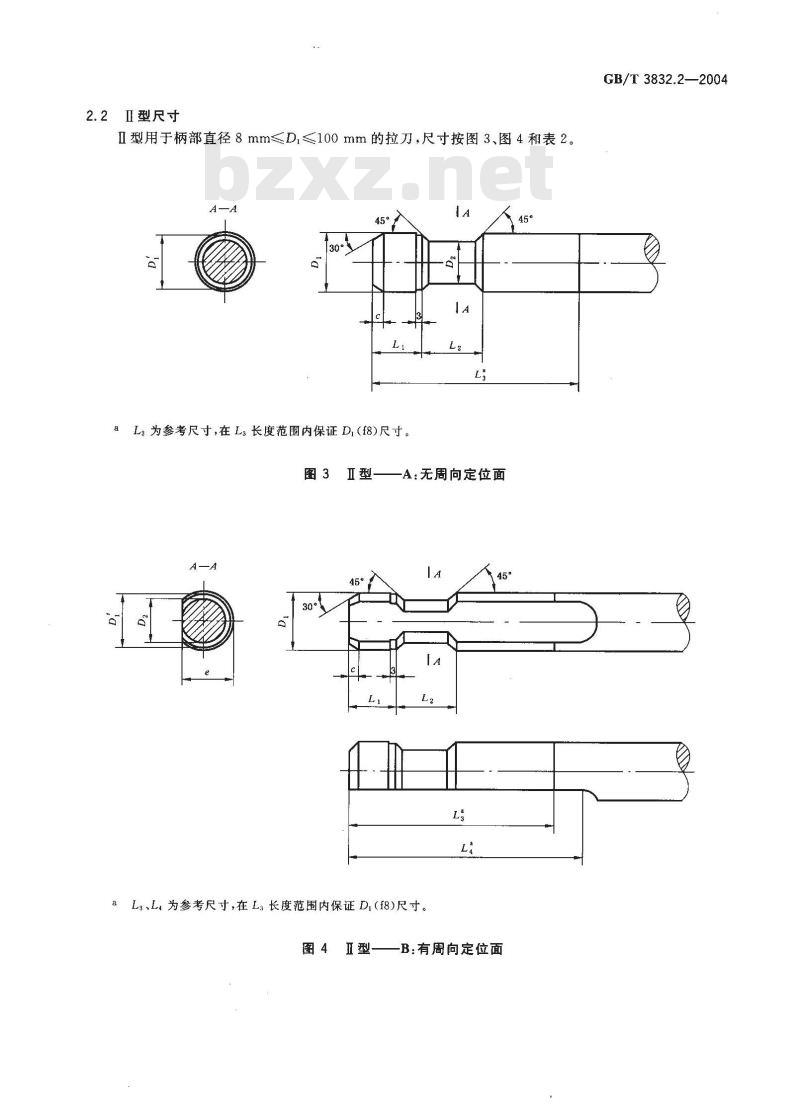

2.2Ⅱ型尺寸
Ⅱ型用于柄部直径8mm≤D,≤100mm的拉刀，尺寸按图3、图4和表245
L：为参考尺寸，在L：长度范围内保证D（f8)尺寸。I型
A：无周向定位面
L3、L为参考尺寸,在L：长度范围内保证Di(f8)尺寸。工型
-B：有周向定位面
GB/T 3832.2—2004
GB/T 3832.2—2004
单位为毫米
