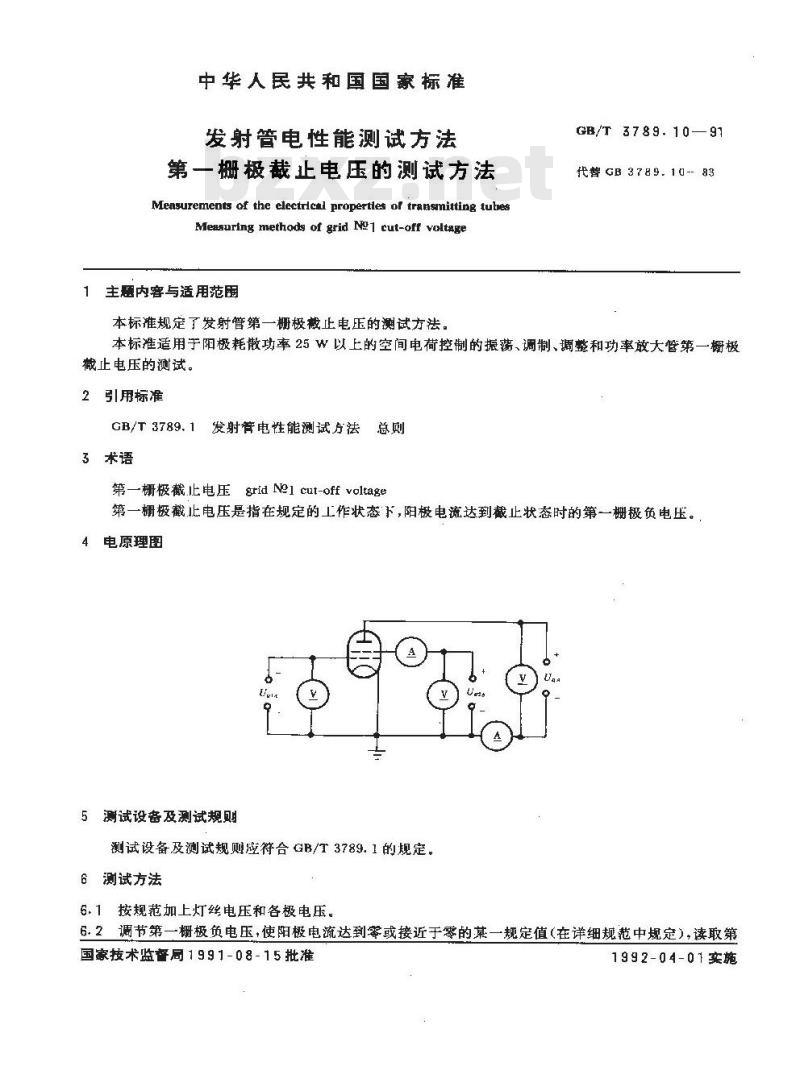

【国家标准(GB)】 发射管电性能测试方法 第一栅极截止电压的测试方法

中华人民共和国国家标准
发射管电性能测试方法
第一栅极裁止电压的测试方法
Measurements of theelectrdcal propertles of transmitting tubesMenguring methods of grid N1 cut-off voltage1 主题内容与适用范围
本标准规定了发射管第一栅极截止电压的测试方法，GB/T3789.10—91
代警 GB 3789.10-- 83
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管第一栅极截止电压的测试。
2引用标准
GB/T3789、1发射管电性能测试方法总则3术语
grid Nel cut-off voltage
第一栅极截止电压
第一栅极截止电压是指在规定的工作状态下，阳极电流达到截止状态时的第一栅极负电压。4电原理图
5测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法免费标准bzxz.net
6.1按规范加上灯丝电压和各极电压。6.2调节第一栅极负电压，使阳极电流达到零或接近于零的某一规定值（在详细规范中规定），读取第国家技术监督局1991-08-15批准1992-04-01实施

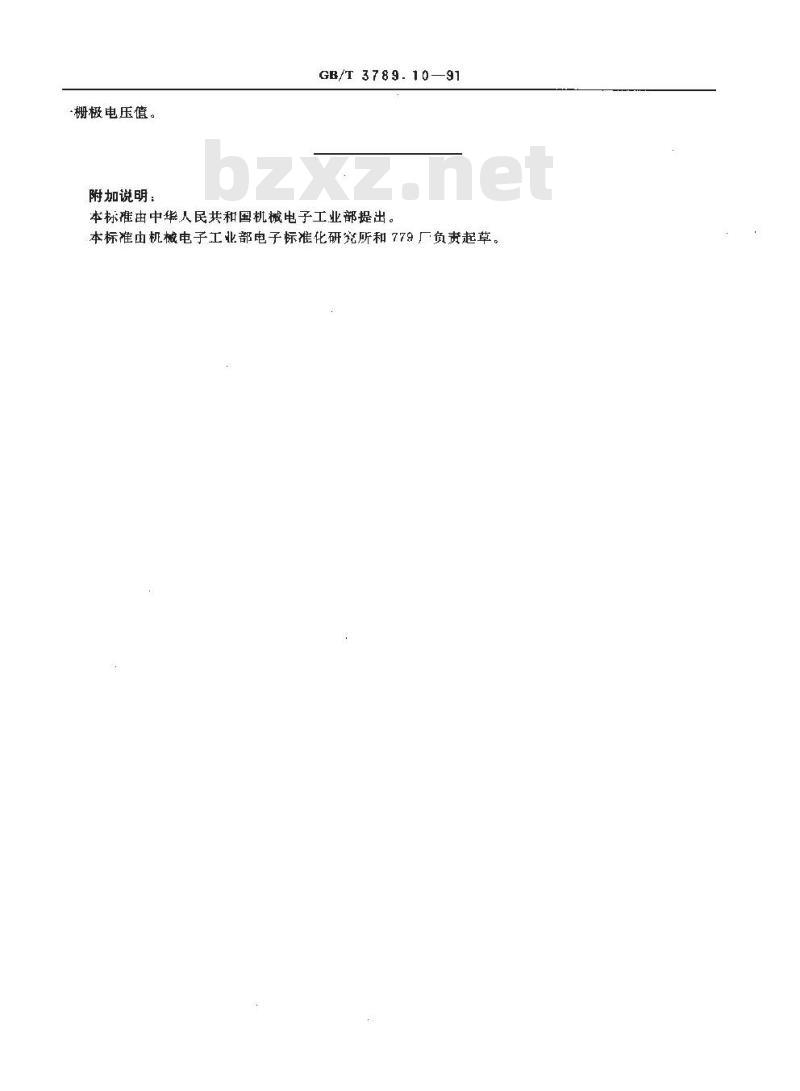

栅极电压值。
附加说明：
GB/T 3789.10—91
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
