标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了城镇给水用灰铸铁和球墨铸铁制闸阀、蝶阀、旋塞阀和截止阀的设计、材料、试验方法、标志和供货总体要求。本标准未作规定的,应符合有关阀门产品的国家标准或行业标准的规定。本标准适用公称压力PH(1.6 MPa,工作压力Pw(1.6MPa>驱动方式为手动、电动、液动或气动在城镇取水、制水和输配水过程中作为切断或调节用的给水阀门。 CJ/T 3049-1995 城镇给水用铁制阀门通用技术要求 CJ/T3049-1995

部分标准内容:

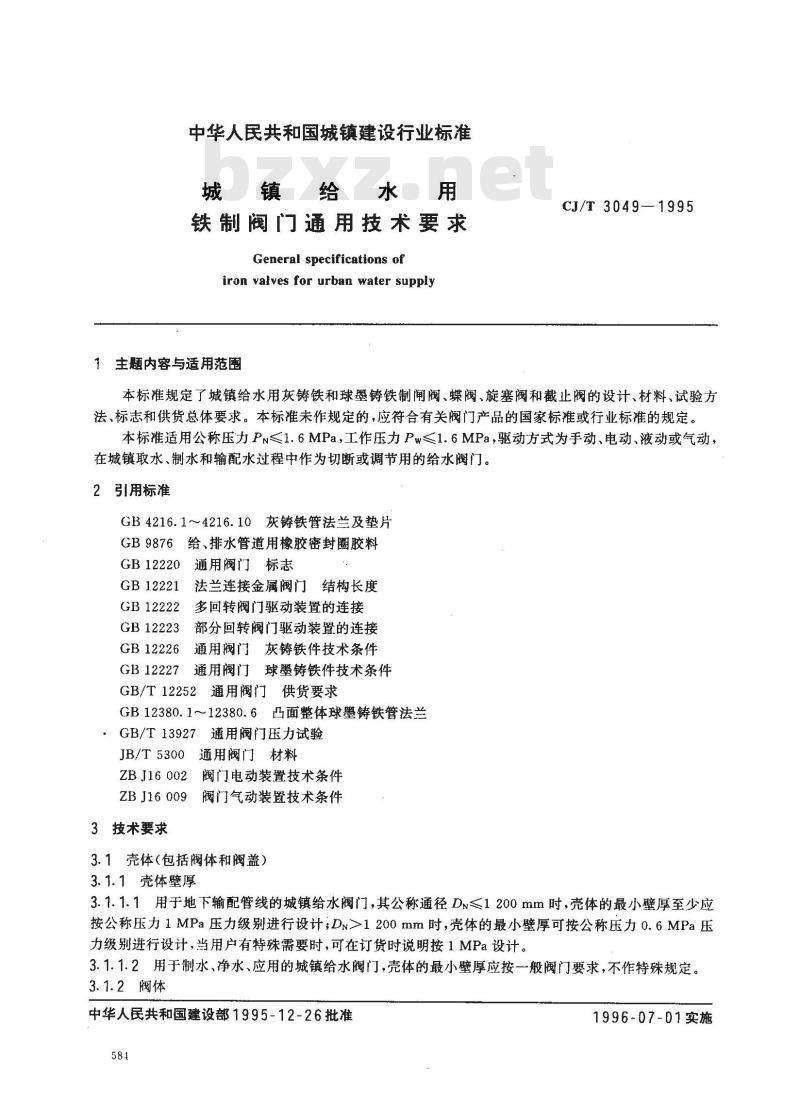

中华人民共和国城镇建设行业标准给水用
城镇乡
铁制阀门通用技术要求
General specifications of
iron valves for urban water supply1主题内容与适用范围
CJ/T 3049—1995
本标准规定了城镇给水用灰铸铁和球墨铸铁制闸阀、蝶阀、旋塞阀和截止阀的设计、材料、试验方法、标志和供货总体要求。本标准未作规定的,应符合有关阀门产品的国家标准或行业标准的规定。本标准适用公称压力Pn≤1.6MPa,工作压力Pw<1.6MPa,驱动方式为手动、电动、液动或气动,在城镇取水、制水和输配水过程中作为切断或调节用的给水阀门。2引用标准
GB4216.1~4216.10灰铸铁管法兰及垫片GB9876给、排水管道用橡胶密封圈胶料通用阀门标志
GB 12220
法兰连接金属阀门结构长度
GB 12221
多回转阀门驱动装置的连接
GB 12222
GB12223部分回转阀门驱动装置的连接GB12226通用阀门灰铸铁件技术条件GB 12227
通用阀门球墨铸铁件技术条件
GB/T 12252
通用阀门供货要求
GB12380.1~12380.6凸面整体球墨铸铁管法兰·GB/T13927通用阀门压力试验
JB/T5300
ZB J16 002
ZBJ16 009
3技术要求
通用阀门?材料
阀门电动装置技术条件
阀门气动装置技术条件
3.1壳体(包括阀体和阀盖)
3.1.1壳体壁厚
3.1.1.1用于地下输配管线的城镇给水阀门,其公称通径D≤1200mm时,壳体的最小壁厚至少应按公称压力1MPa压力级别进行设计;D>1200mm时,壳体的最小壁厚可按公称压力0.6MPa压力级别进行设计,当用户有特殊需要时,可在订货时说明按1MPa设计。3.1.1.2用于制水、净水、应用的城镇给水阀门,壳体的最小壁厚应按一般阀门要求,不作特殊规定。3.1.2阀体
中华人民共和国建设部1995-12-26批准584
1996-07-01实施
CJ/T3049—1995

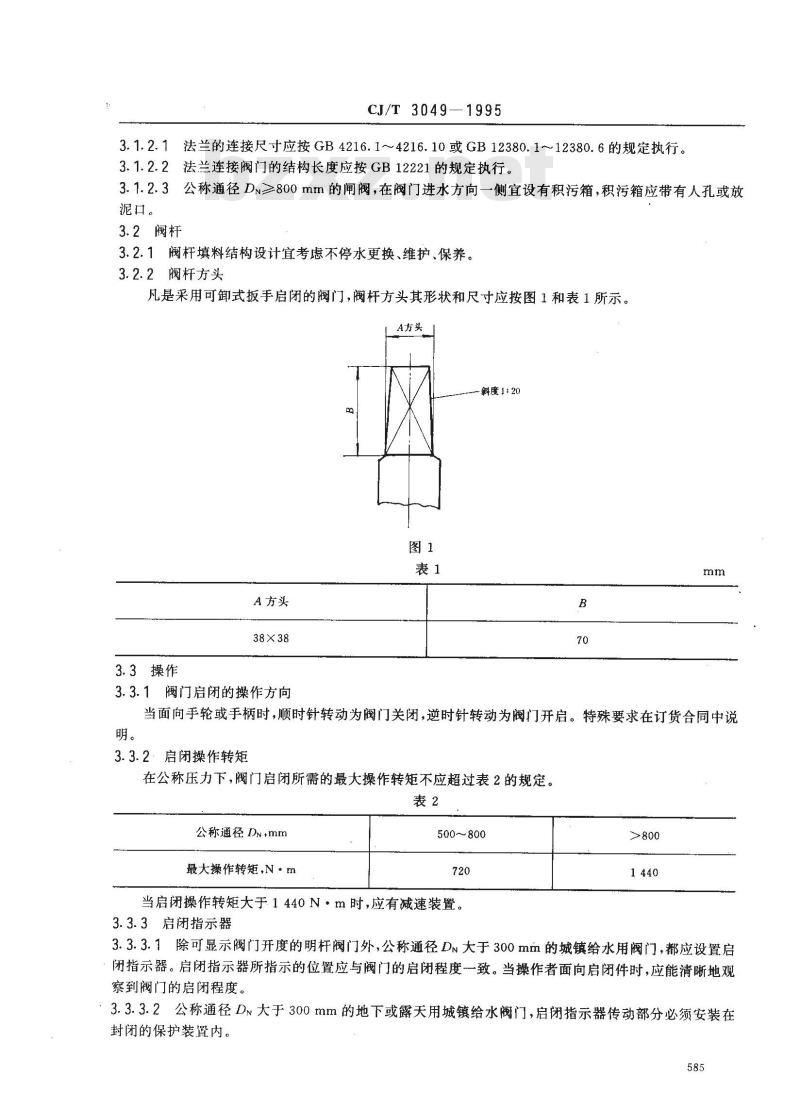

3.1.2.1法兰的连接尺寸应按GB4216.1~4216.10或GB12380.1~~12380.6的规定执行。3.1.2.2法兰连接阀门的结构长度应按GB12221的规定执行。3.1.2.3公称通径Dn≥800mm的闸阀,在阀门进水方向一侧宜设有积污箱,积污箱应带有人孔或放泥口。
3.2阀杆
3.2.1阀杆填料结构设计宜考虑不停水更换、维护、保养。3.2.2阀杆方头
凡是采用可卸式扳手启闭的阀门,阀杆方头其形状和尺寸应按图1和表1所示。A方头下载标准就来标准下载网
科度1:20
A方头
38×38
3.3操作
3.3.1阀门启闭的操作方向
当面向手轮或手柄时,顺时针转动为阀门关闭,逆时针转动为阀门开启。特殊要求在订货合同中说3.3.2:启闭操作转矩
在公称压力下,阀门启闭所需的最大操作转矩不应超过表2的规定。表2
公称通径Dn.mm
最大操作转矩,N·m
500~800
当启闭操作转矩大于1440N·m时,应有减速装置。3.3.3启闭指示器
3.3.3.1除可显示阀门开度的明杆阀门外,公称通径D大于300mm的城镇给水用阀门,都应设置启闭指示器。启闭指示器所指示的位置应与阀门的启闭程度一致。当操作者面向启闭件时,应能清晰地观察到阀门的启闭程度。
3.3.3.2公称通径D大于300mm的地下或露天用城镇给水阀门,启闭指示器传动部分必须安装在封闭的保护装置内。
CJ/T 3049—1995

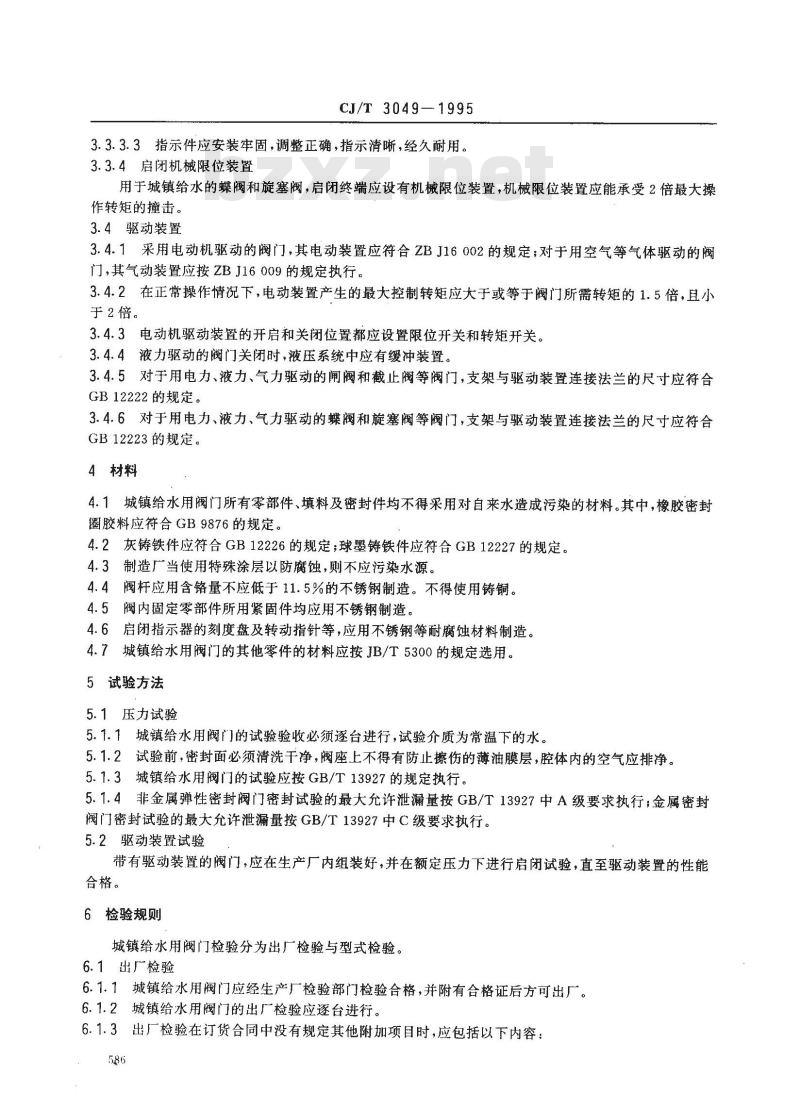

3.3.3.3指示件应安装牢固,调整正确,指示清晰,经久耐用。3.3.4启闭机械限位装置
用于城镇给水的蝶阀和旋塞阀,启闭终端应设有机械限位装置,机械限位装置应能承受2倍最大操作转矩的撞击。
3.4驱动装置
3.4.1采用电动机驱动的阀门,其电动装置应符合ZBJ16002的规定;对于用空气等气体驱动的阀门,其气动装置应按ZBJ16009的规定执行。3.4.2在正常操作情况下,电动装置产生的最大控制转矩应大于或等于阀门所需转矩的1.5倍,且小于2倍。
3.4.3电动机驱动装置的开启和关闭位置都应设置限位开关和转矩开关。3.4.4液力驱动的阀门关闭时,液压系统中应有缓冲装置。3.4.5对于用电力、液力、气力驱动的闸阀和截止阀等阀门,支架与驱动装置连接法兰的尺寸应符合GB12222的规定。
3.4.6对于用电力、液力、气力驱动的蝶阀和旋塞阀等阀门,支架与驱动装置连接法兰的尺寸应符合GB12223的规定。
4材料
4.1城镇给水用阀门所有零部件、填料及密封件均不得采用对自来水造成污染的材料。其中,橡胶密封圈胶料应符合GB9876的规定。
4.2灰铸铁件应符合GB12226的规定;球墨铸铁件应符合GB12227的规定。4.3制造广当使用特殊涂层以防腐蚀,则不应污染水源。阀杆应用含铬量不应低于11.5%的不锈钢制造。不得使用铸铜。4.4
阀内固定零部件所用紧固件均应用不锈钢制造。4.5
4.6启闭指示器的刻度盘及转动指针等,应用不锈钢等耐腐蚀材料制造。4.7城镇给水用阀门的其他零件的材料应按JB/T5300的规定选用。5试验方法
5.1压力试验
5.1.1城镇给水用阀门的试验验收必须逐台进行,试验介质为常温下的水。5.1.2试验前,密封面必须清洗干净,阀座上不得有防止擦伤的薄油膜层,腔体内的空气应排净。5.1.3城镇给水用阀门的试验应按GB/T13927的规定执行。5.1.4非金属弹性密封阀门密封试验的最大允许泄漏量按GB/T13927中A级要求执行;金属密封阀门密封试验的最大允许泄漏量按GB/T13927中C级要求执行。5.2驱动装置试验
带有驱动装置的阀门,应在生产厂内组装好,并在额定压力下进行启闭试验,直至驱动装置的性能合格。
6检验规则
城镇给水用阀门检验分为出厂检验与型式检验。6.1出厂检验
6.1.1城镇给水用阀门应经生产厂检验部门检验合格,并附有合格证后方可出厂。6.1.2城镇给水用阀门的出厂检验应逐台进行。6.1.3出厂检验在订货合同中没有规定其他附加项目时,应包括以下内容:586
壳体试验,
密封试验;
驱动装置试验。

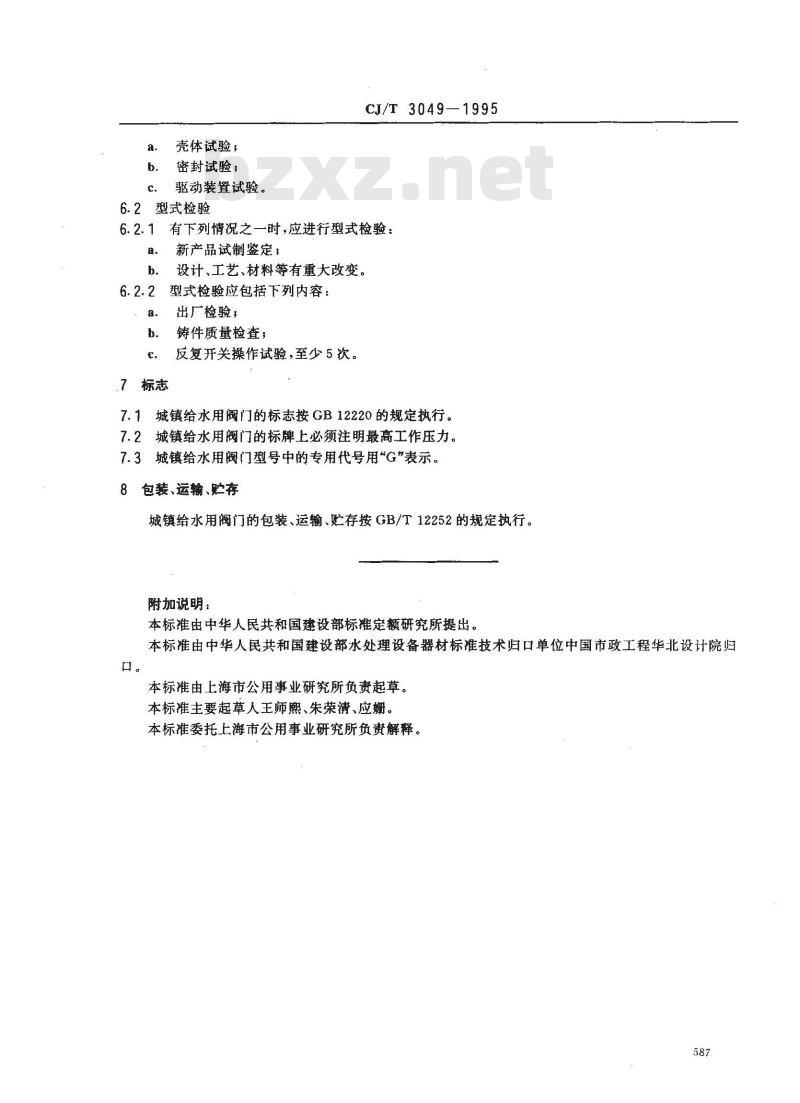

6.2型式检验
CJ/T 3049—1995
6.2.1有下列情况之一时,应进行型式检验:a.
新产品试制鉴定,
设计、工艺、材料等有重大改变。型式检验应包括下列内容:
出厂检验;
铸件质量检查;
反复开关操作试验,至少5次。
.7标志
7.1城镇给水用阀门的标志按GB12220的规定执行。7.2城镇给水用阀门的标牌上必须注明最高工作压力。7.3城镇给水用阀门型号中的专用代号用“G”表示。8包装、运输、存
城镇给水用阀门的包装、运输、贮存按GB/T12252的规定执行。附加说明:
本标准由中华人民共和国建设部标定额研究所提出。本标准由中华人民共和国建设部水处理设备器材标准技术归口单位中国市政工程华北设计院归口。
本标准由上海市公用事业研究所负责起草。本标准主要起草人王师熙、朱荣清、应娜。本标准委托上海市公用事业研究所负责解释。587
