【国家标准(GB)】 日用陶瓷器吸水率测定方法

GB/T3299-1996

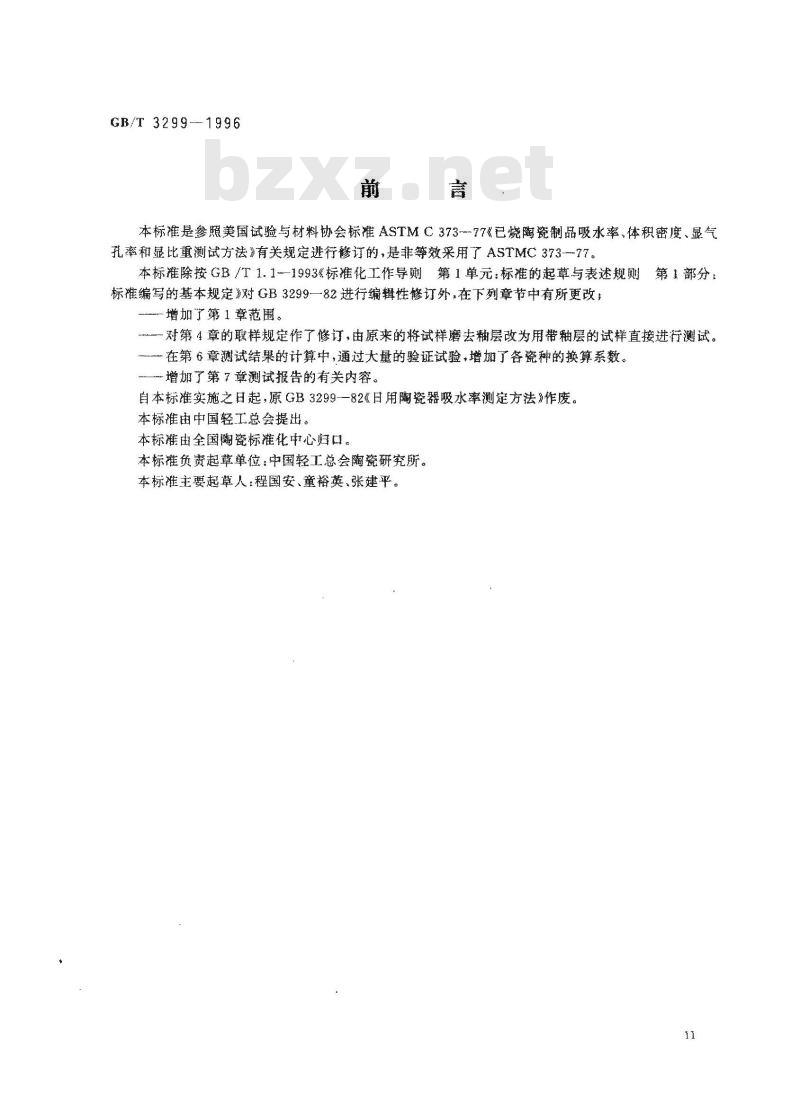

本标准是参照美国试验与材料协会标准ASTMC373--77已烧陶瓷制品吸水率体积密度、显气孔率和显比重测试方法》有关规定进行修订的，是非等效采用了ASTMC373-~77。本标准除按GB/T1.1--1993标准化工作导期第1单元：标准的起草与表述规则第1部分：
标推编写的基本规定》对GB3299一82进行编辑性修订外，在下列章节中有所更改；一增加了第1章范围。
一对第4章的取样规定作了修订，由原来的将试样磨去釉层改为用带釉层的试样直接进行测试。一在第6章测试结果的计算中，通过大量的验证试验，增加了各瓷种的换算系数。增了第7章测试报告的有关内容。自本标准实施之日起，原GB3299—82《日用陶瓷器吸水率测定方法》作废。本标准由中国轻工总会提出。
本标雅由全国陶瓷标准化中心归口。本标负责起草单位：中国轻工总会陶瓷研究所。本标准主要起草人：程国安、童裕英、张建平。11
1范围

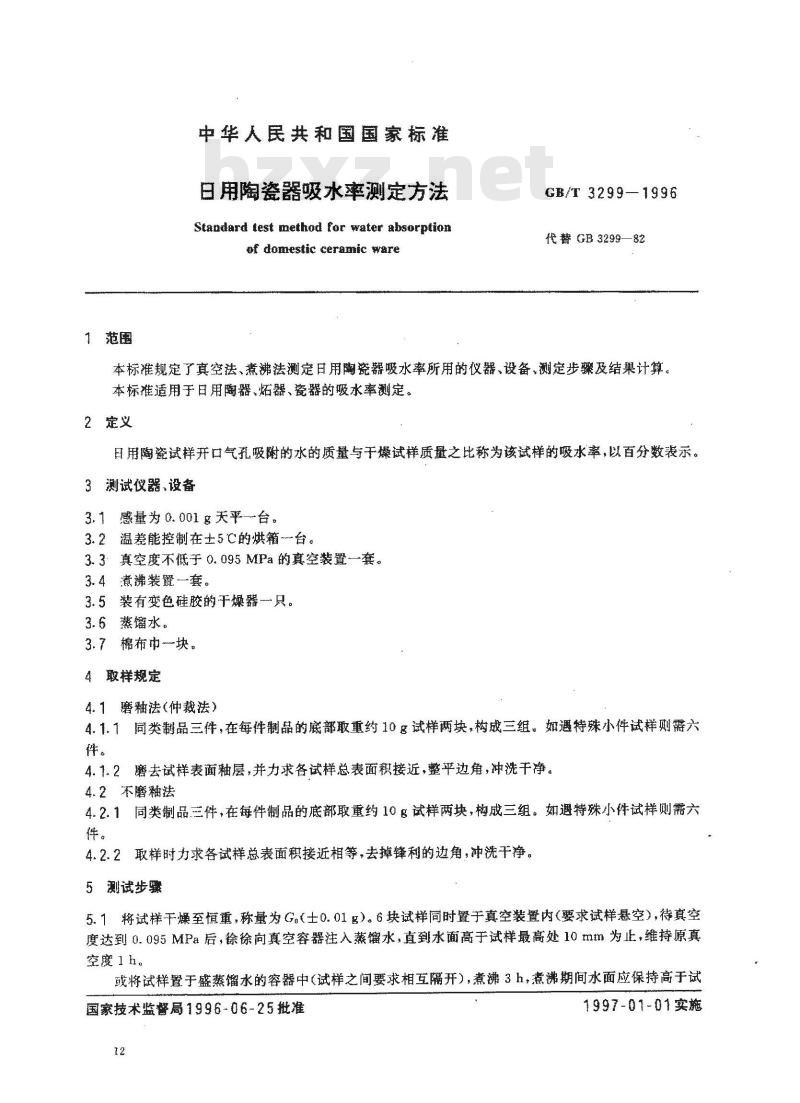

中华人民共和国国家标准
日用陶瓷器吸水率测定方法
Staradard test method for water absorptionof domestic ceramic ware
GB/T3299-1996
代替GB3299-82
本标准规定了真空法、煮沸法测定日用陶瓷馨吸水率所用的仪器、设备，测定步骤及结果计算。本标准适用于日用陶器、焰器、瓷器的吸水率测定。2定义
日用陶瓷试样开口气孔吸附的水的质量与干燥试样质量之比称为该试样的吸水率，以百分数表示。3测试仪器、设备
3.1感量为0.001g天平一台。
3.2温差能控制在5C的烘箱台。
3.3真空度不低于0.095MPa的真空装置一套。3.4煮沸装置一套。
3.5装有变色硅胶的干燥器只。
3.6蒸馏水。
棉布市块。
4取样规定
4.1磨釉法（仲裁法）
4.1.1同类制品三件，在每件制品的底部取重约10g试样两块，构成三组。如遇特殊小件试样则需六件。
4.1.2磨去试样表面釉层，并力求各试样总表面积接近，整平边角，冲洗干净。4.2不磨釉法
4.2.1同类制品三件，在每件制品的底部取重约10g试样两块，构成三组。如遇特殊小件试样则需六件。
4.2.2取样时力求各试样总表面积接近相等，去掉锋利的边角，冲洗干净。5测试步骤
5.1将试样干燥至重，称量为G（士0.01g）。6块试样间时置于真空装置内（要求试样悬空），待真空度达到0.095MPa后，途徐向真空容器注入蒸罐水，直到水面高于试样最高处10mm为止，维持原真空度1h。
或将试样置于盛蒸馏水的容器中（试样之间要求相互隔开），煮沸3h，煮沸期间水面应保持高于试国家技术监警局1996-06-25批准12
1997-01-01实施wwW.bzxz.Net

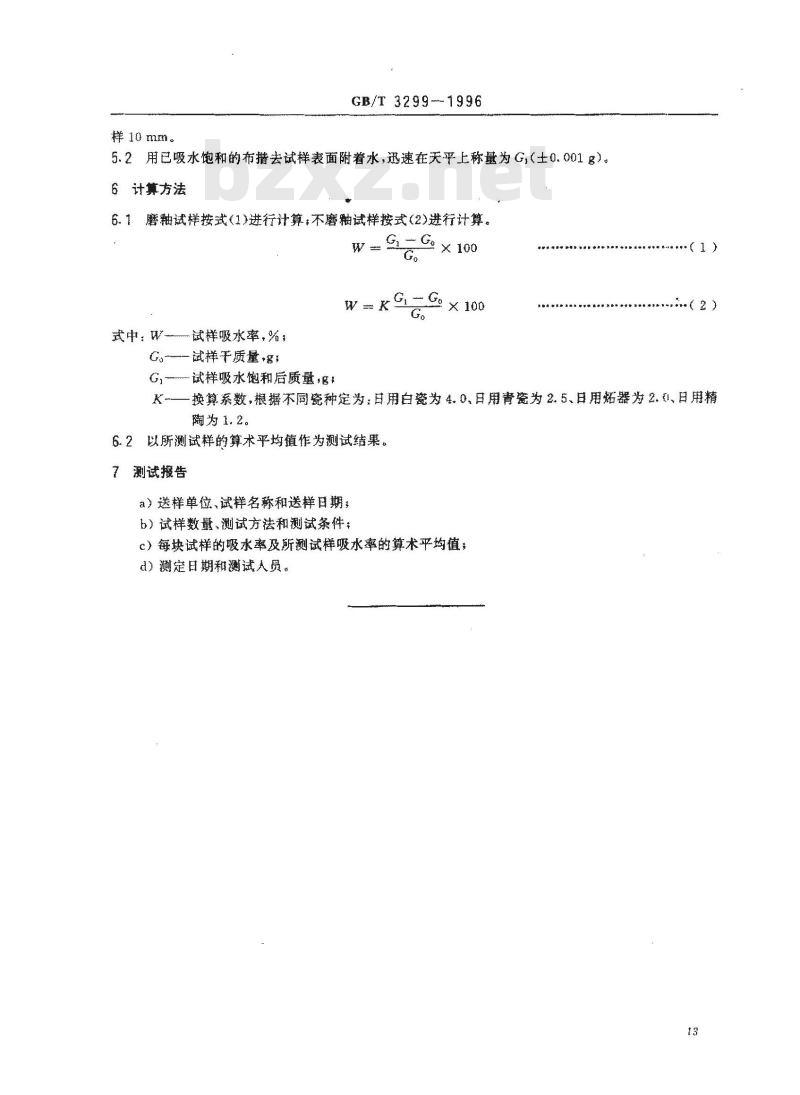

样10mr#。
GB/T3299-1996
5.2用已吸水饱和的布措去试样表面附着水，迅速在天平上称量为G（±0.001g）。6计算方法
6.1磨轴试样按式（1）进行计算，不磨釉试样按式（2）进行计算。Gi= Ge × 100
Gr- Ge × 100
式中W试样吸水率，%
G—试样干质量+，
G试样吸水饱和后质量
换算系数，根据不同瓷种定为：日用白瓷为4.0、日用青瓷为2.5、日用短器为2.0、日用精陶为1.2。
6.2以所测试样的算术平均值作为测试结果。7测试搬告
a）送样单位、斌样名称和送样日期：b）试样数量、测试方法和测试条件：c）每块试样的吸水率及所测试样吸水率的算术平均值；d）测定日期和测试人员。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
