本部分仅适用于凸面法兰。本部分不适用于焊接和螺纹联接的控制阀。 GB/T 17213.11-2005 工业过程控制阀 第3-2部分：尺寸 角行程控制阀(蝶阀除外)的端面距 GB/T17213.11-2005

GB/T 17218本部分规定了公称通径为DN15～DN450的对焊式两通球形直通控制阀在给定公称通径和压力等级时的端距。本部分是为使用者在管路设计中提供规范化的控制阀对焊端的尺寸。 GB/T 17213.12-2005 工业过程控制阀 第3-3部分：尺寸 对焊式两通球形直通控制阀的端距 GB/T1

GB/T 17213的本部分可使工业过程装置的设计人员和操作人员能够确定特定场所中由于液体动力流流经控制阀产生的噪声。利用确定控制阀具体特性的系数以及统一的计算方法，就能够预测辐射到管道内的声功臣率以及由控制阀和管道系统辐射出在空气中传播的噪声。目前，控制阀的用不着户普通要求了解管道外的声压级，特别

GB/T 17213的本部分规定了一定公称通径和压力等级的两通球形直通控制阀的端面距(FTF)和角形控制阀法兰中心至法兰端面的间距(CTF)。直通控制阀的公称通径为DN 15～DN 400，角形控制阀的公称通径为DN 25～DN 400。 GB/T 17213.3-2005 工业过程控制阀 第3-1

GB/T 17213的本部分适用流通能力。本部分规定了如何描述典型控制阀的固有流量特性及固有可调比，同时也规定了制定相关准则以遵守制造商确定的流量特性的方法。 GB/T 17213.10-2005 工业过程控制阀 第2-4部分：流通能力 固有流量特性和可调比 GB/T17213.10-2005

GB/T 17213的本部分旨在使响应角行程运动的各种定位器能直接地或利用一个过渡支架安装在控制阀的执行机构上。本部分适用于执行机构和定位器要求互换的场合。 GB/T 17213.13-2005 工业过程控制阀 第6-2部分：定位器与控制阀执行机构连接的安装细节 定位器在角行程执行机构上的安装 GB

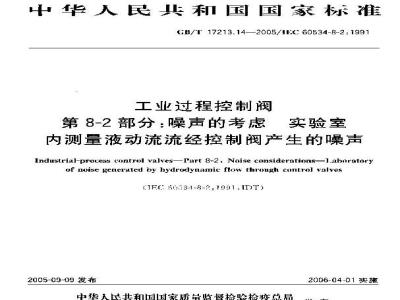

本部分等同采用IEC 60534-8-2:1991《工业过程控制阀 第8-2部分：噪声的考虑 实验室内测量液动流流经控制阀产生的噪声》(英文版)。 GB/T 17213.14-2005 工业过程控制阀 第8-2部分：噪声的考虑 实验室内测量液动流流经控制阀产生的噪声 GB/T17213.14-200

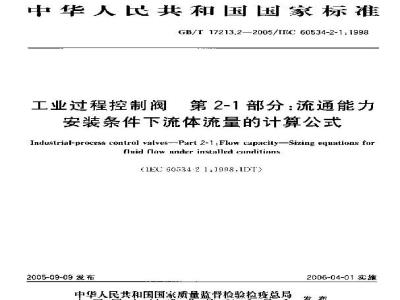

GB/T 17213的本部分包括预测流经控制阀的可压缩流体和不可压缩流体流量的计算公式。不可压缩流体的公式是根据牛顿不可压缩流体的标准流体动力学方程导出的，它不能扩展到非牛顿流体、混合流体、悬浮液或两相流体。 GB/T 17213.2-2005 工业过程控制阀 第2-1部分：流通能力 安装条件下流体

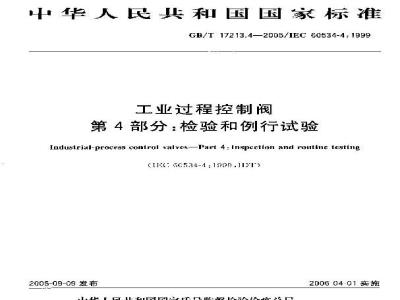

GB/T 17213的本部分规定了按照GB/T 1 7213其他各部分制造的控制阀的检验和例行试验要求。自本部分实施起，检验和例行试验要求应取自本部分，连同4．1所要求的任何附加资料或买方的实施规程一起执行。GB/T 17213的本部分不适用于在放射性工作环境、防火试验环境或其他危险工作环境中使用的

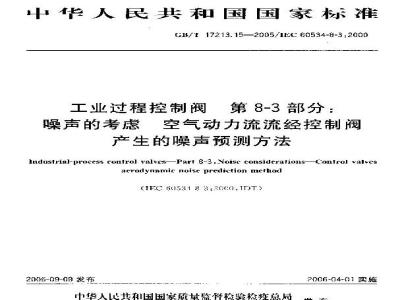

GB/T 17213的本部分规定了一种预测可压缩流体流经控制阀及与之相连渐扩管道所产生的外部声压级的理论方法。本方法中考虑的气体为基于理想气体定律的单相干燥气体蒸汽。 GB/T 17213.15-2005 工业过程控制阀 第8-3部分：噪声的考虑 空气动力流流经控制阀产生的噪声预测方法 GB/T17
