【国家标准(GB)】制冷系统和热泵系统流程图和管路仪表图绘图与符号

本网站发布时间： 2009-04-17 00:00:00

GB/T23681-2009
现行

基本信息

标准号：
GB/T 23681-2009
标准名称：
制冷系统和热泵系统流程图和管路仪表图绘图与符号
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
2009-04-17
实施日期：
2009-11-01
出版语种：
简体中文
下载格式：
.rar .pdf
下载大小：
KB

标准分类号

标准ICS号：
能源和热传导工程>>27.200制冷技术
中标分类号：
机械>>通用机械与设备>>J73制冷设备

关联标准

采标情况：
IDT EN 1861:1998

出版信息

出版社：
中国标准出版社
页数：
32页
标准价格：
30.0 元
出版日期：
2009-11-01
计划单号：
20076482-T-322

其他信息

首发日期：
2009-04-17
起草人：
杨一凡、尹从绪、徐庆磊、吕济民、申江
起草单位：
中国制冷学会、国内贸易工程设计研究院、天津商业大学
归口单位：
全国制冷标准化技术委员会
提出单位：
中华人民共和国商务
发布部门：
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员
主管部门：
中华人民共和国国家质量监督检验检疫总局

标准简介/下载

点击下载

标准简介：

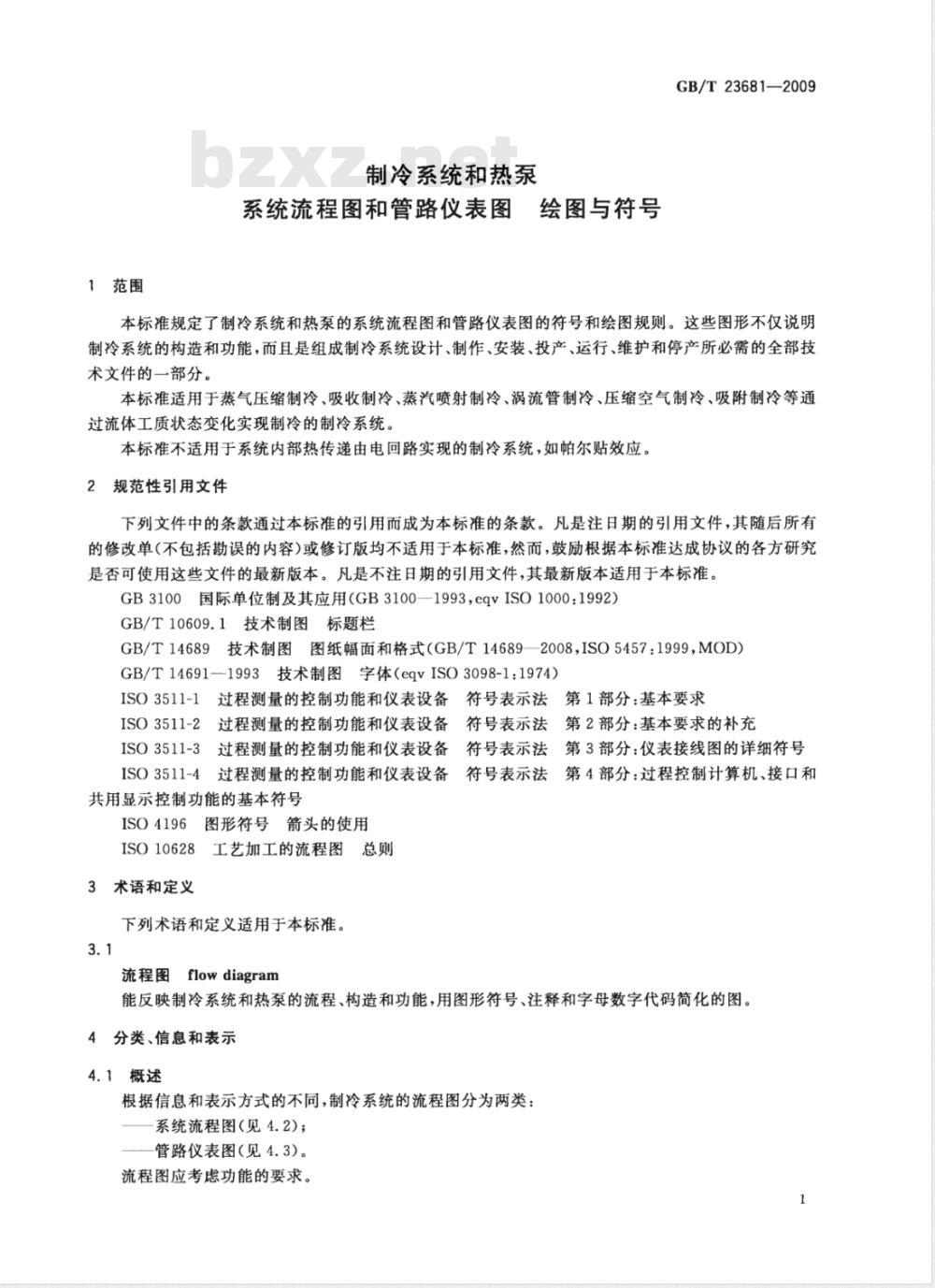

本标准规定了制冷系统和热泵的系统流程图和管路仪表图的符号和绘图规则。这些图形不仅说明制冷系统的构造和功能，而且是组成制冷系统设计、制作、安装、投产、运行、维护和停产所必需的全部技术文件的一部分。本标准适用于蒸气压缩制冷、吸收制冷、蒸汽喷射制冷、涡流管制冷、压缩空气制冷、吸附制冷等通过流体工质状态变化实现制冷的制冷系统。本标准不适用于系统内部热传递由电回路实现的制冷系统，如帕尔贴效应。 GB/T 23681-2009 制冷系统和热泵系统流程图和管路仪表图绘图与符号 GB/T23681-2009 标准下载解压密码：www.bzxz.net
