标准简介: |

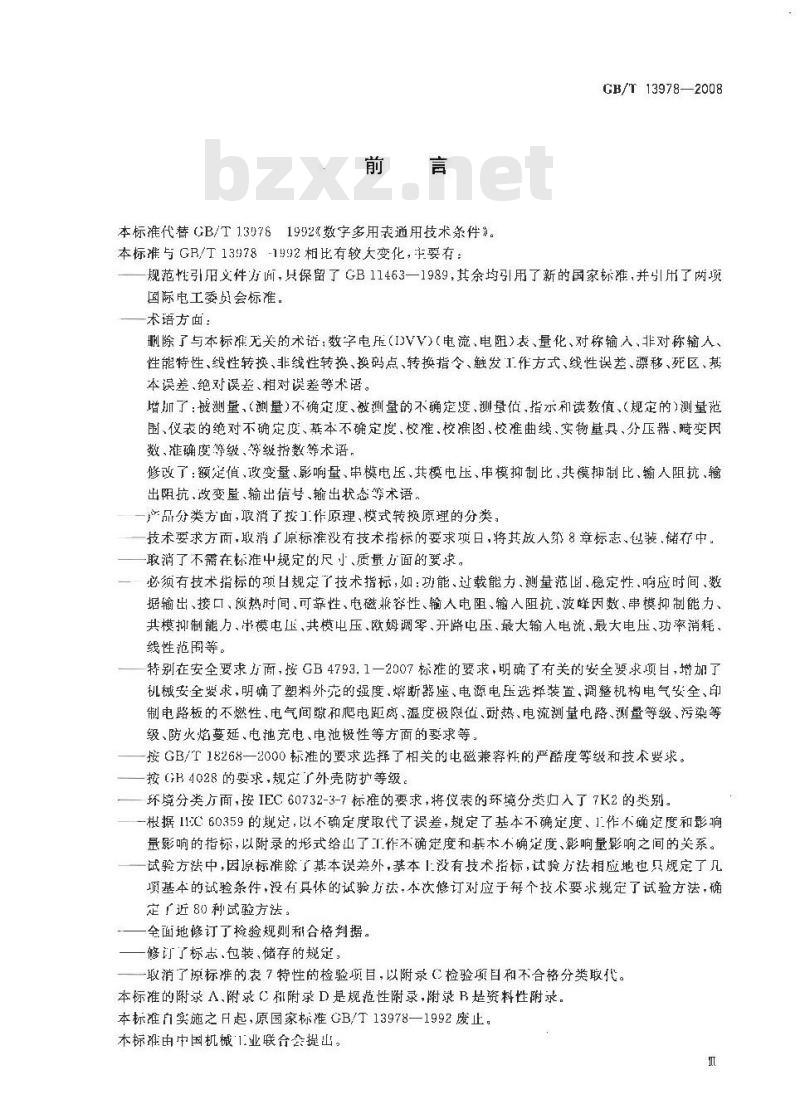

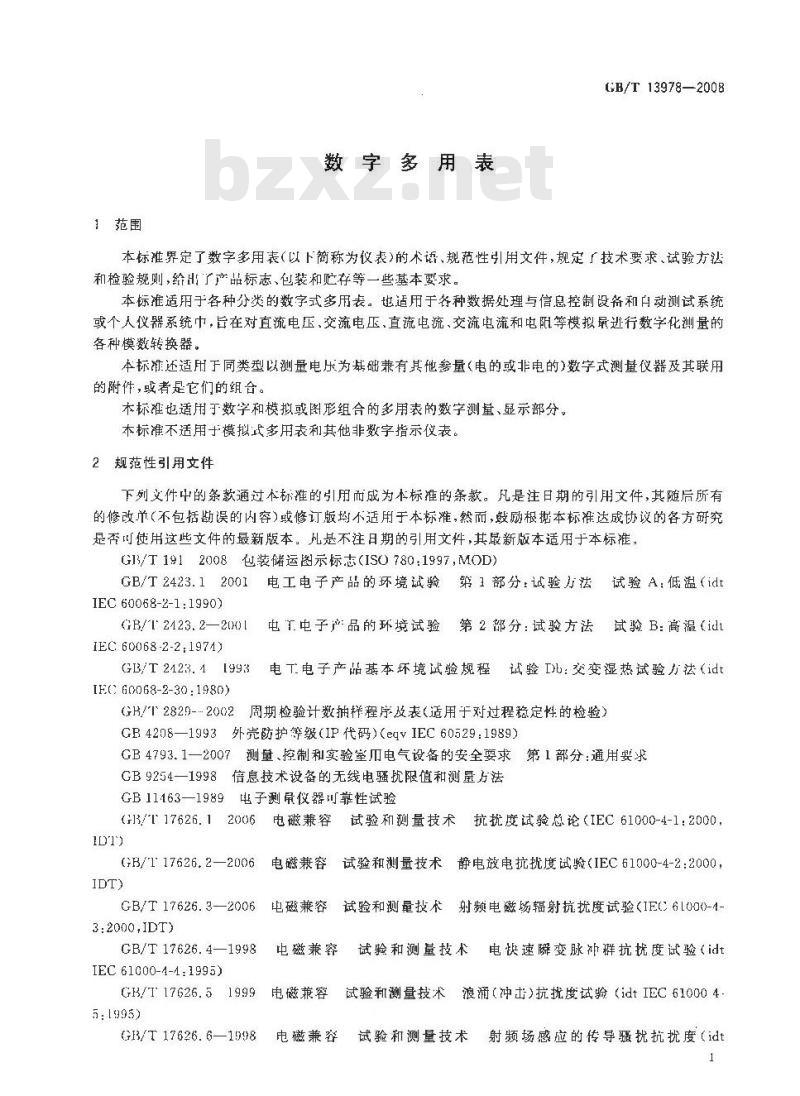

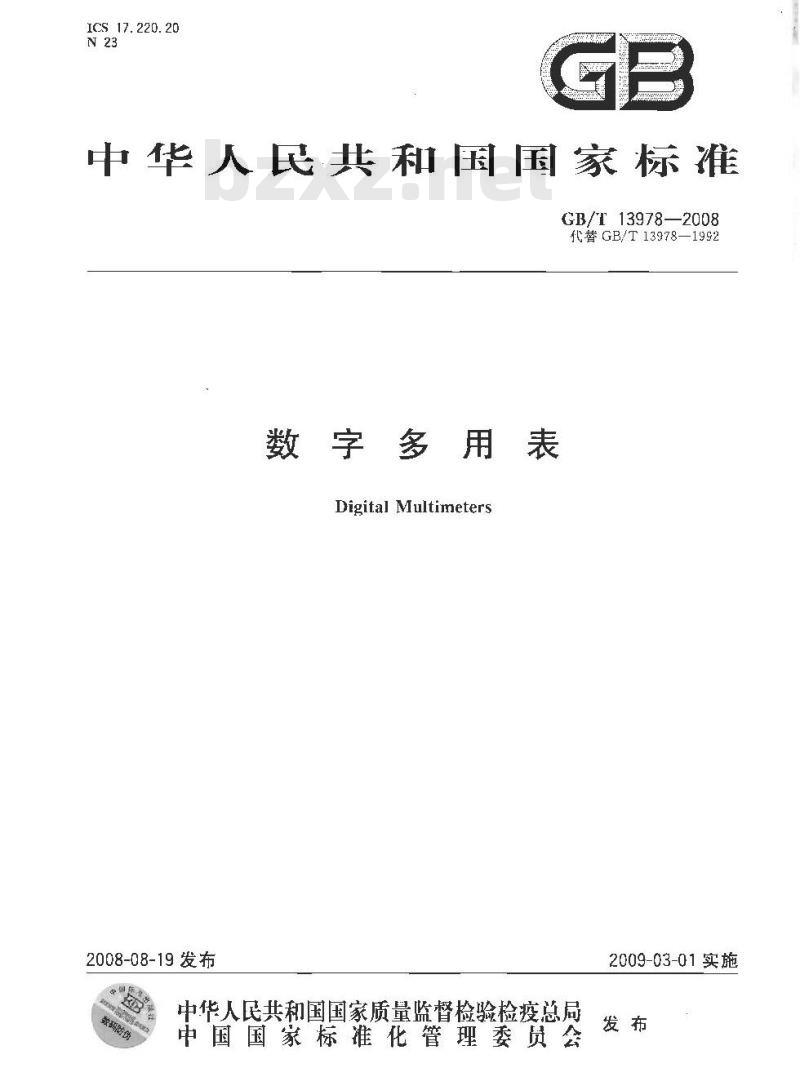

本标准自实施之日起,原国家标准GB/T13978—1992废止。 本标准代替GB/T13978—1992《数字多用表通用技术条件》。 本标准界定了数字多用表的术语、规范性引用文件,规定了技术要求、试验方法和检验规则,给出了产品标志、包装和贮存等一些基本要求。本标准适用于各种分类的数字式多用表。也适用于各种数据处理与信息控制设备和自动测试系统或个人仪器系统中,旨在对直流电压、交流电压、直流电流、交流电流和电阻等模拟量进行数字化测量的各种模数转换器。本标准还适用于同类型以测量电压为基础兼有其他参量(电的或非电的)数字式测量仪器及其联用的附件,或者是它们的组合。本标准也适用于数字和模拟或图形组合的多用表的数字测量、显示部分。本标准不适用于模拟式多用表和其他非数字指示仪表。 本标准与GB/T13978—1992相比有较大变化,主要有:———规范性引用文件方面,只保留了GB11463—1989,其余均引用了新的国家标准,并引用了两项国际电工委员会标准。———术语方面:删除了与本标准无关的术语:数字电压(DVV)(电流、电阻)表、量化、对称输入、非对称输入、性能特性、线性转换、非线性转换、换码点、转换指令、触发工作方式、线性误差、漂移、死区、基本误差、绝对误差、相对误差等术语。增加了:被测量、(测量)不确定度、被测量的不确定度、测量值、指示和读数值、(规定的)测量范围、仪表的绝对不确定度、基本不确定度、校准、校准图、校准曲线、实物量具、分压器、畸变因数、准确度等级、等级指数等术语。修改了:额定值、改变量、影响量、串模电压、共模电压、串模抑制比、共模抑制比、输入阻抗、输出阻抗、改变量、输出信号、输出状态等术语。———产品分类方面,取消了按工作原理、模式转换原理的分类。———技术要求方面,取消了原标准没有技术指标的要求项目,将其放入第8章标志、包装、储存中。———取消了不需在标准中规定的尺寸、质量方面的要求。———必须有技术指标的项目规定了技术指标,如:功能、过载能力、测量范围、稳定性、响应时间、数据输出、接口、预热时间、可靠性、电磁兼容性、输入电阻、输入阻抗、波峰因数、串模抑制能力、共模抑制能力、串模电压、共模电压、欧姆调零、开路电压、最大输入电流、最大电压、功率消耗、线性范围等。———特别在安全要求方面,按GB4793.1—2007标准的要求,明确了有关的安全要求项目,增加了机械安全要求,明确了塑料外壳的强度、熔断器座、电源电压选择装置、调整机构电气安全、印制电路板的不燃性、电气间隙和爬电距离、温度极限值、耐热、电流测量电路、测量等级、污染等级、防火焰蔓延、电池充电、电池极性等方面的要求等。———按GB/T18268—2000标准的要求选择了相关的电磁兼容性的严酷度等级和技术要求。———按GB4028的要求,规定了外壳防护等级。———环境分类方面,按IEC60732?3?7标准的要求,将仪表的环境分类归入了7K2的类别。———根据IEC60359的规定,以不确定度取代了误差,规定了基本不确定度、工作不确定度和影响量影响的指标,以附录的形式给出了工作不确定度和基本不确定度、影响量影响之间的关系。———试验方法中,因原标准除了基本误差外,基本上没有技术指标,试验方法相应地也只规定了几项基本的试验条件,没有具体的试验方法,本次修订对应于每个技术要求规定了试验方法,确定了近80种试验方法。———全面地修订了检验规则和合格判据。———修订了标志、包装、储存的规定。———取消了原标准的表7特性的检验项目,以附录C 检验项目和不合格分类取代。 GB/T 13978-2008 数字多用表 GB/T13978-2008 标准下载解压密码:www.bzxz.net |
