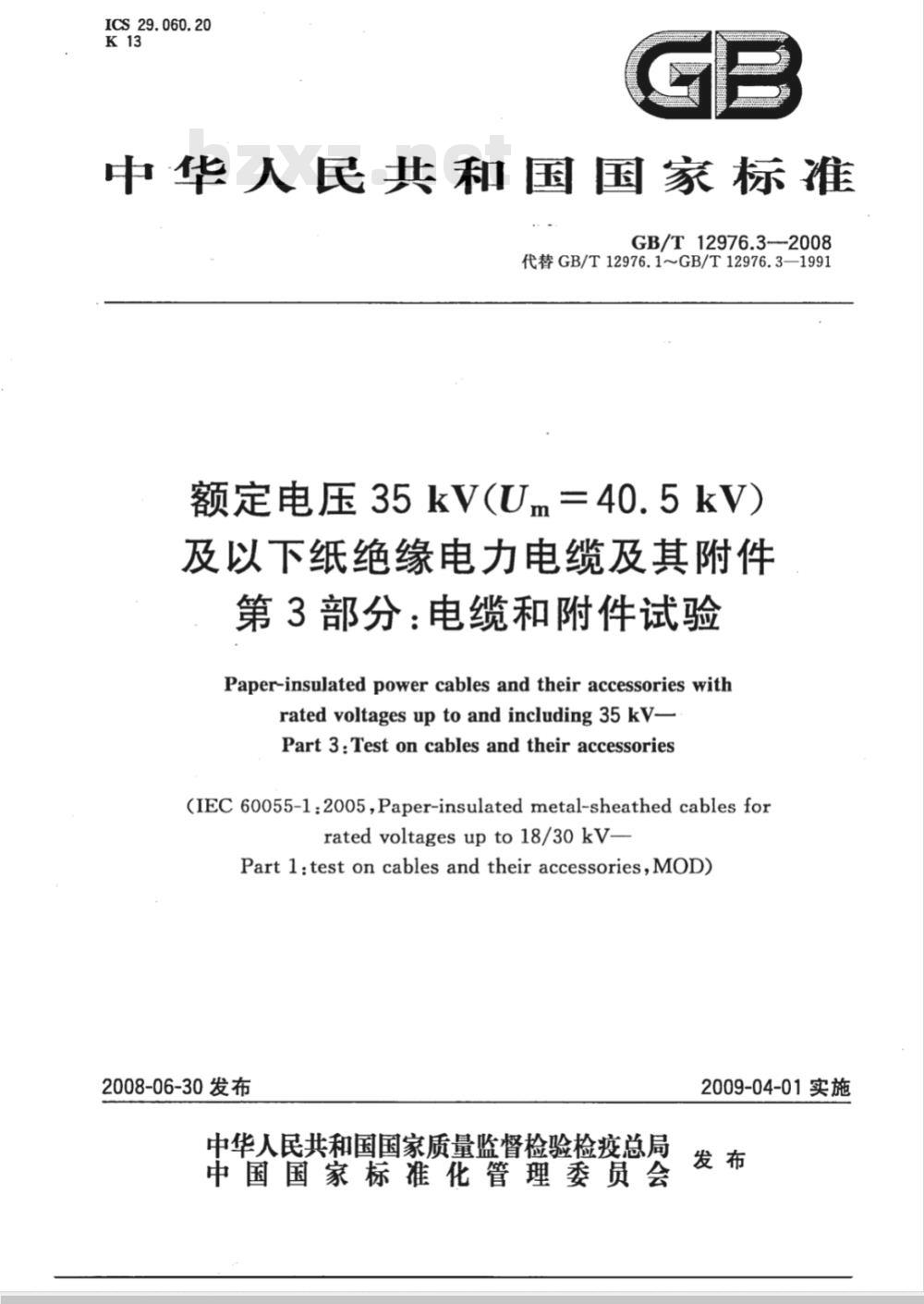

【国家标准(GB)】 额定电压35kV(Um=40.5kV)及以下纸绝缘电力电缆及其附件 第3部分：电缆和附件试验

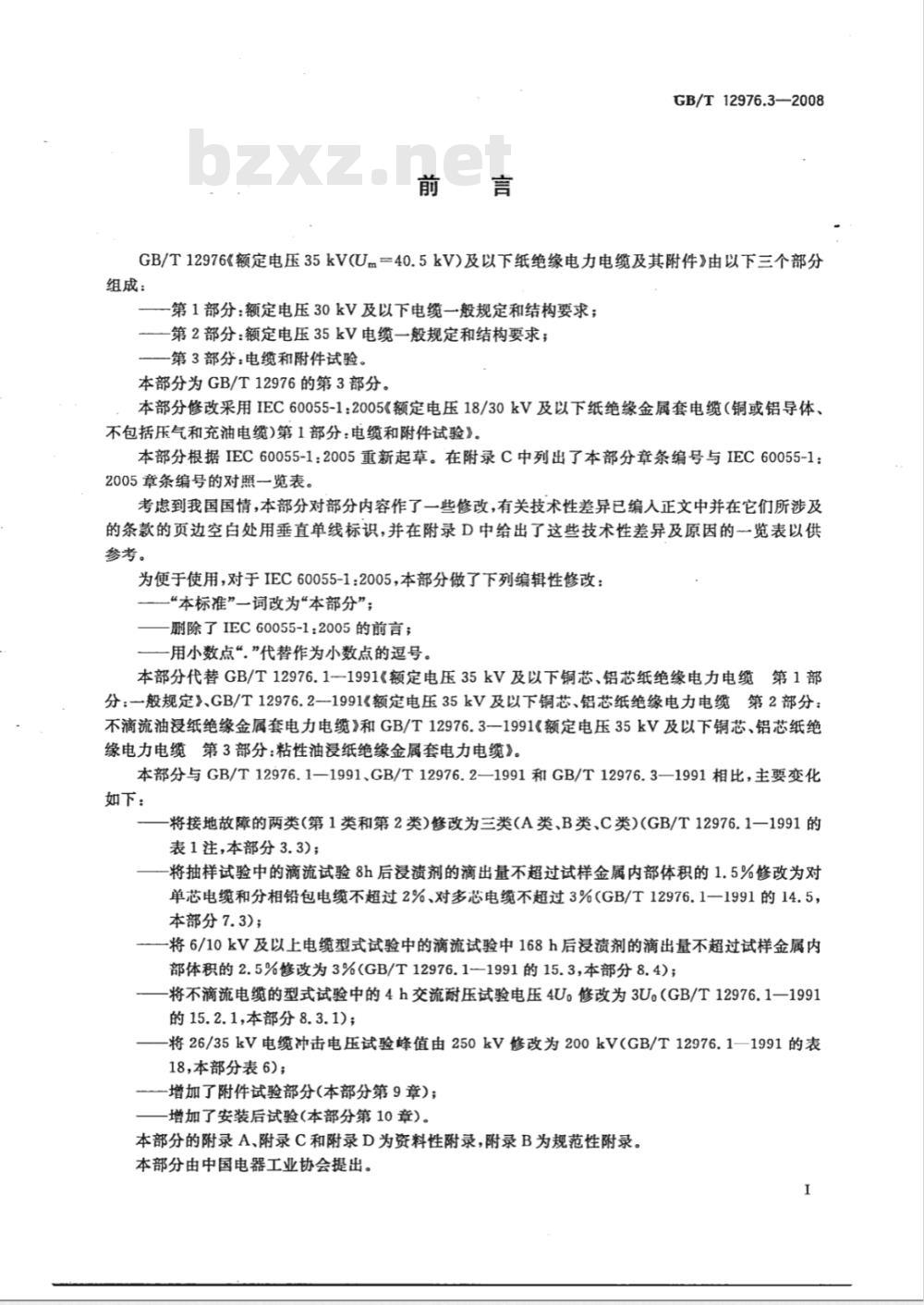

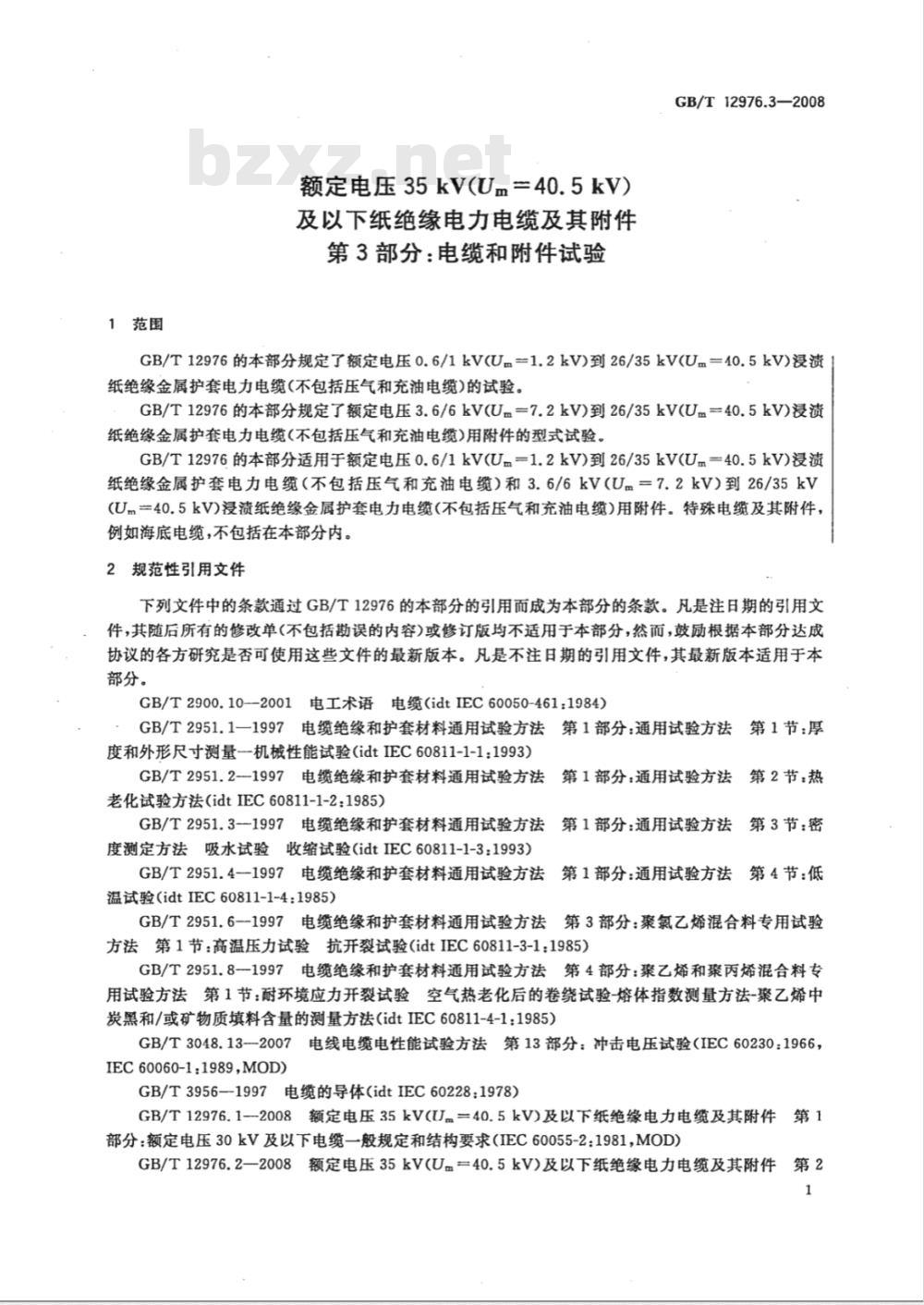

GB/T 12976《额定电压35ｋＶ(Um＝40.5ｋＶ)及以下纸绝缘电力电缆及其附件》由三个部分组成,本部分为GB/T 12976的第3部分。本部分代替GB/T 12976.1-1991《额定电压３５ｋＶ及以下铜芯、铝芯纸绝缘电力电缆 第1部分：一般规定》、GB/T 12976.2-1991《额定电压３５ｋＶ及以下铜芯、铝芯纸绝缘电力电缆 第2部分：不滴流油浸纸绝缘金属套电力电缆》和GB/T 12976.3-1991《额定电压35ｋＶ及以下铜芯、铝芯纸绝缘电力电缆 第3部分：粘性油浸纸绝缘金属套电力电缆》。GB/T 12976的本部分规定了额定电压0.6/1kV(Um=1.2kV)到26/35kV(Um=40.5kV)浸渍纸绝缘金属护套电力电缆(不包括压气和充油电缆)的试验。GB/T 12976的本部分规定了额定电压3.6/6kV(Um=7.2kV)到26/35kV(Um=40.5kV)浸渍纸绝缘金属护套电力电缆(不包括压气和充油电缆)用附件的型式试验。GB/T 12976的本部分适用于额定电压0.6/1kV(Um=1.2kV)到26/35kV(Um=40.5kV)浸渍纸绝缘金属护套电力电缆(不包括压气和充油电缆)和3.6/6kV(Um=7.2kV)到26/35kV(Um=40.5kV)浸渍纸绝缘金属护套电力电缆(不包括压气和充油电缆)用附件。特殊电缆及其附件，例如海底电缆，不包括在本部分内。本部分与GB/T 12976.1-1991、GB/T 12976.2-1991和GB/T 12976.3-1991相比，主要变化如下：——将接地故障的两类(第1类和第2类)修改为三类(A类、B类、C类)(GB/T 12976.1-1991的表1注，本部分3.3)；——将抽样试验中的滴流试验8h后浸渍剂的滴出量不超过试样金属内部体积的1.5%修改为对单芯电缆和分相铅包电缆不超过2%、对多芯电缆不超过3%(GB/T 12976.1-1991的14.5,本部分7.3)；——将6/10kV及以上电缆型式试验中的滴流试验中168h后浸渍剂的滴出量不超过试样金属内部体积的2.5%修改为3%(GB/T 12976.1-1991的15.3,本部分8.4)；——将不滴流电缆的型式试验中的4h交流耐压试验电压4Uo修改为3Uo(GB/T 12976.1-1991的15.2.1，本部分8.3.1);——将26/35kV电缆冲击电压试验峰值由250kV修改为200kV(GB/T 12976.1-1991的表18，本部分表6)；——增加了附件试验部分(本部分第9章)；——增加了安装后试验(本部分第10章)； GB/T 12976.3-2008 额定电压35kV(Um=40.5kV)及以下纸绝缘电力电缆及其附件 第3部分：电缆和附件试验 GB/T12976.3-2008 标准下载解压密码：www.bzxz.net
