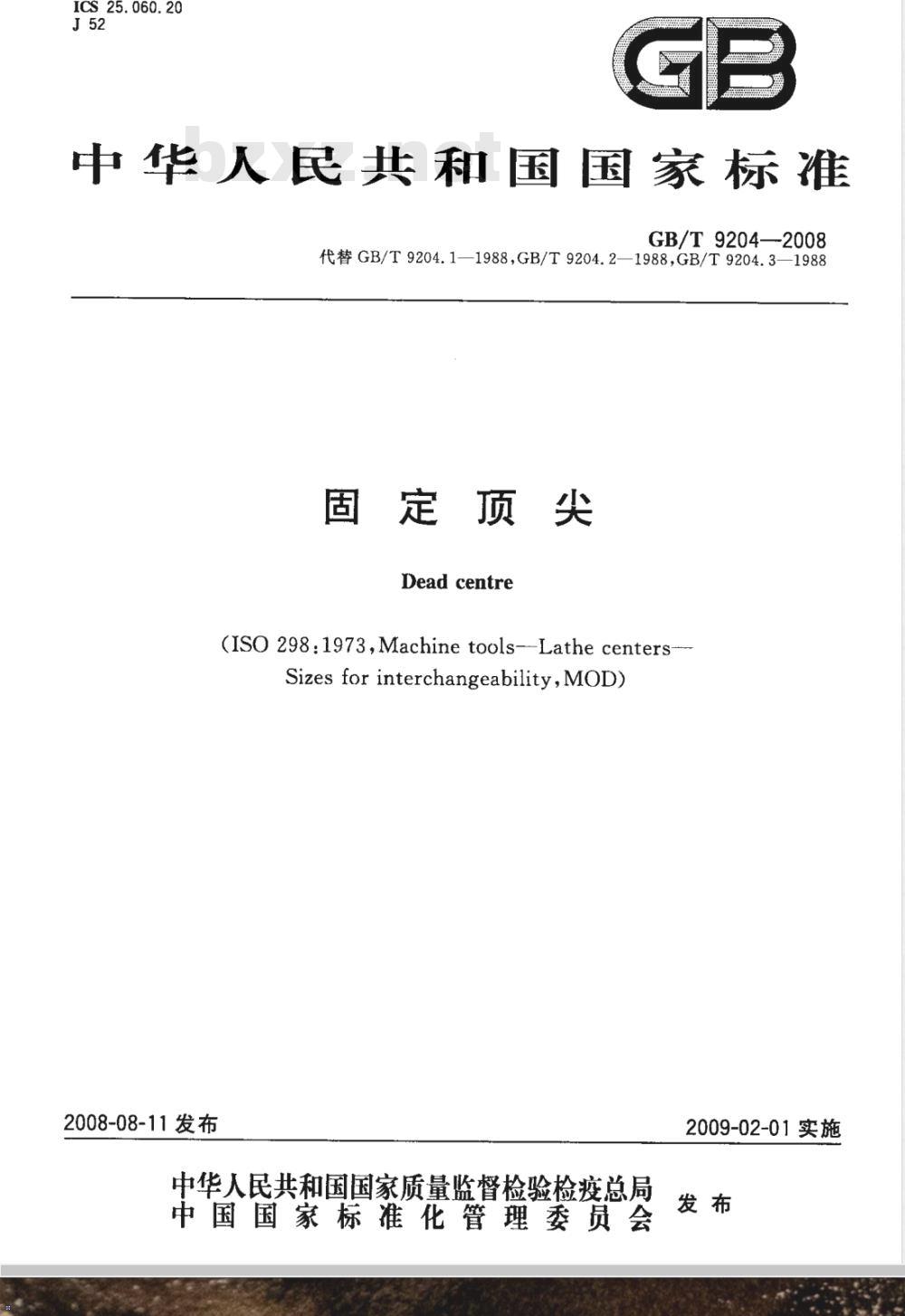

资料名称: | GB/T9204-2008 GB/T 9204-2008 固定顶尖 |
标准类别: | 国家标准(GB) |
语 言: | 简体中文 | ||
授权形式: | 免费下载 | ||
标准状态: | 现行 | ||
作废日期: | ◎ | ||
发布日期: | 2008-08-11 | ||
实施日期: | 2009-02-01 | ||
首发日期: | 1988-05-27 | ||
复审日期: | ◎ | ||
出版日期: | 2009-02-01 |
标准编号: | GB/T 9204-2008 | |
标准名称: | 固定顶尖 | |
下载文件: | .rar .pdf .doc | |

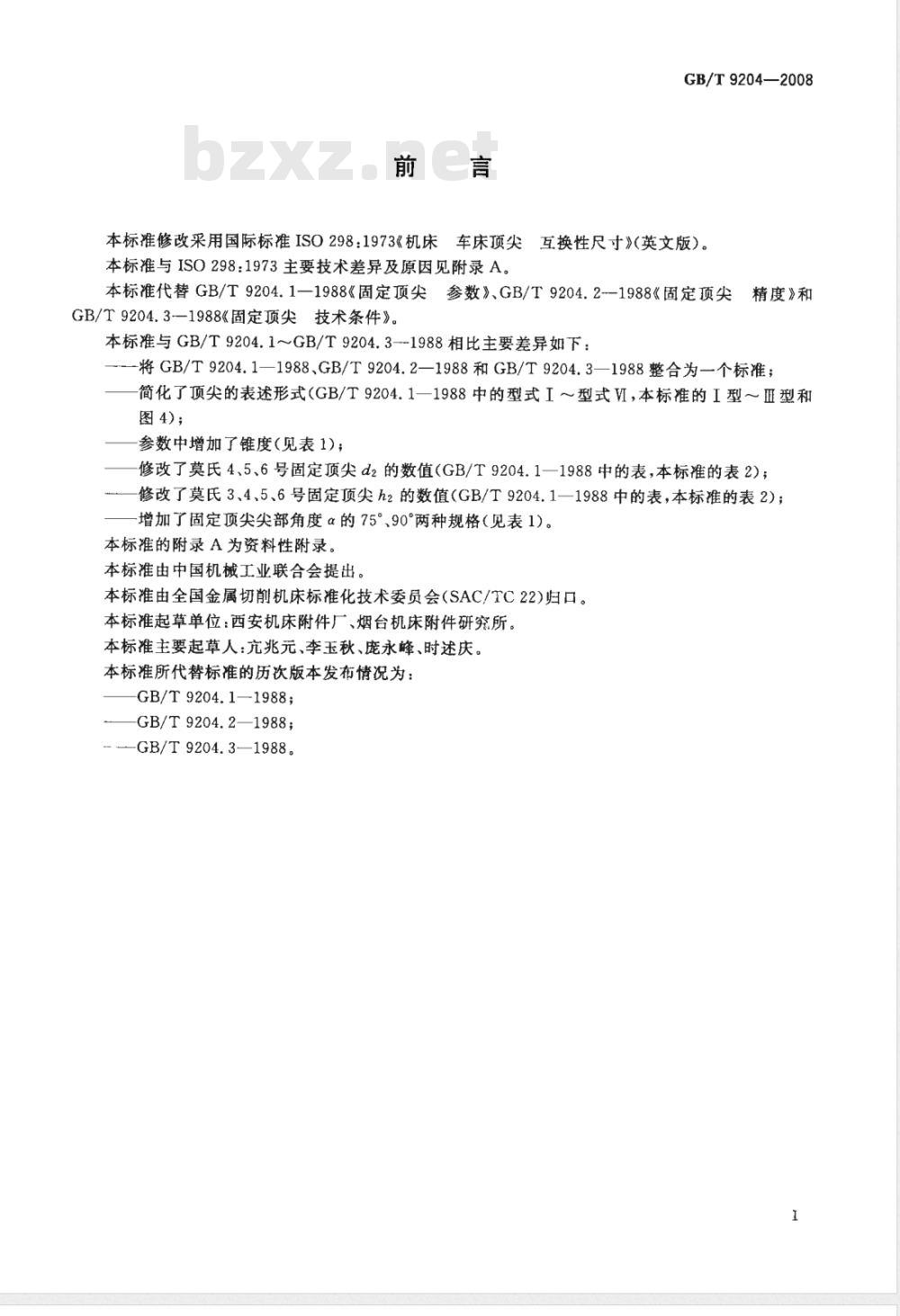

标准简介: | 本标准代替GB/T9204.1—1988《固定顶尖 参数》、GB/T9204.2—1988《固定顶尖 精度》和GB/T9204.3—1988《固定顶尖 技术条件》。 本标准规定了固定顶尖的型式和参数、精度检验、技术要求、试验方法、标志和包装。本标准适用于车床,同时也适用于使用同类顶尖的其他机床。 本标准与GB/T9204.1~GB/T9204.3—1988相比主要差异如下:———将GB/T9204.1—1988、GB/T9204.2—1988和GB/T9204.3—1988整合为一个标准;———简化了顶尖的表述形式(GB/T9204.1—1988 中的型式Ⅰ ~ 型式Ⅵ,本标准的Ⅰ 型~ Ⅲ 型和图4);———参数中增加了锥度(见表1);———修改了莫氏4、5、6号固定顶尖犱2 的数值(GB/T9204.1—1988中的表,本标准的表2);———修改了莫氏3、4、5、6号固定顶尖犺2 的数值(GB/T9204.1—1988中的表,本标准的表2);———增加了固定顶尖尖部角度α 的75°、90°两种规格(见表1)。 GB/T 9204-2008 固定顶尖 GB/T9204-2008 标准下载解压密码:www.bzxz.net | |
链接地址: | 点击下载 | |
替代情况: | 替代GB/T 9204.1-1988;GB/T 9204.2-1988;GB/T 9204.3-1988(参考) | |
采标情况: | MOD ISO 298:1973(参考) | |
发布部门: | 中国机械工业联合会(参考) | |
提出单位: | 中国机械工业联合会(参考) | |
归口单位: | 全国金属切削机床标准化技术委员会(参考) | |
主管部门: | 中国机械工业联合会(参考) | |
起草单位: | 西安机床附件厂、烟台机床附件研究所(参考) | |
起 草 人: | 亢兆元、李玉秋、庞永峰、时述庆(参考) | |
出 版 社: | 中国标准出版社(参考) |
|
页 数: | 12页(参考) | |
书 号: | (参考) | |
计划单号: | 20061122-T-604(参考) | |
下载次数: | 710次 |
