标准编号: |
GB/T 6109.7-2008 |
标准名称: |

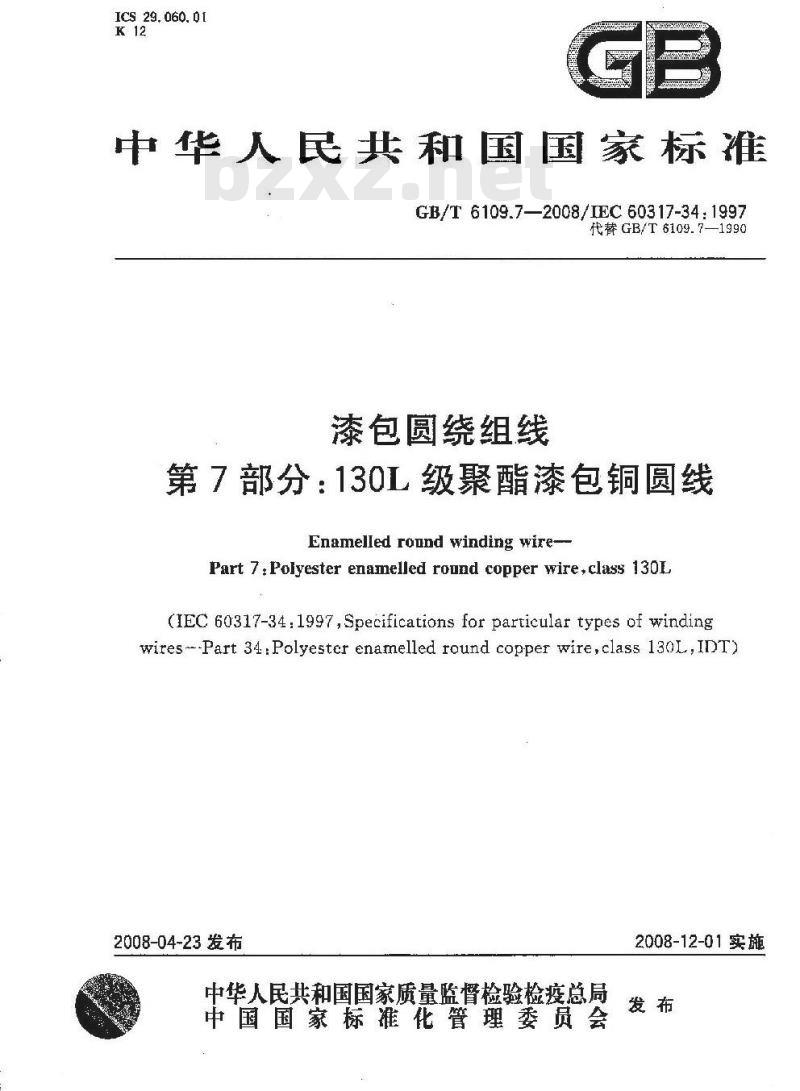

漆包圆绕组线 第7部分:130L级聚酯漆包铜圆线 |
下载文件: |
.rar .pdf .doc |
标准简介: |

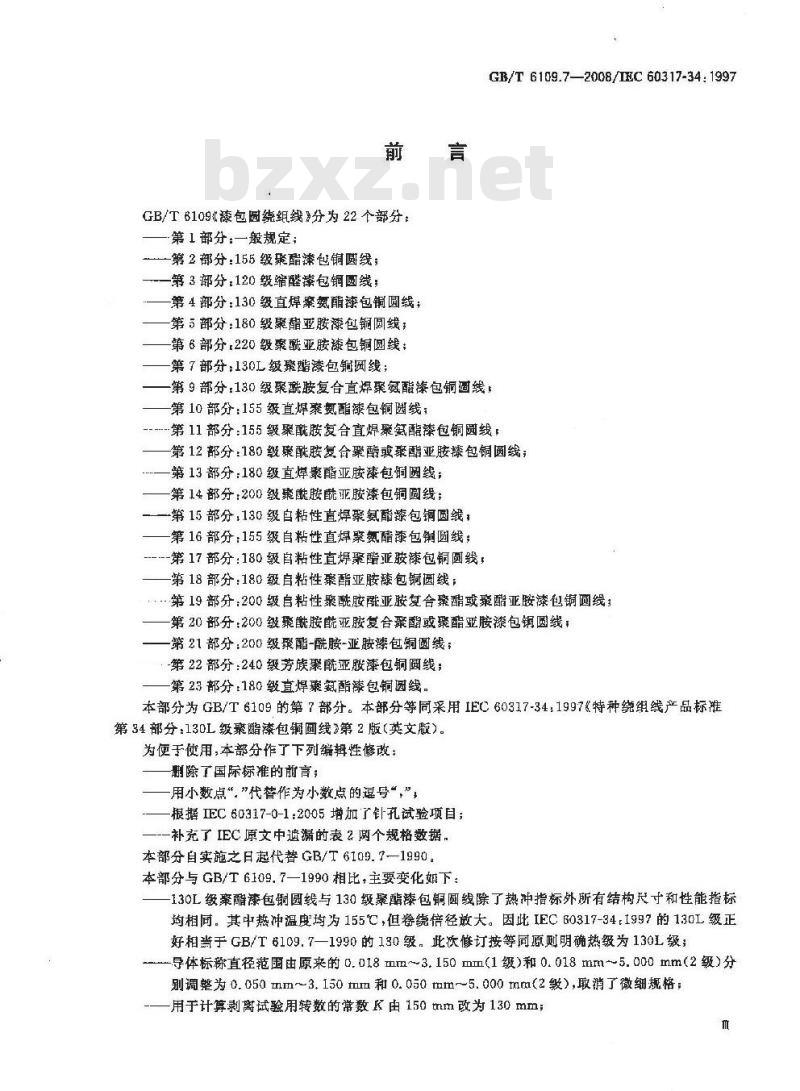

GB/T6109《漆包圆绕组线》分为22个部分,本部分为GB/T6109的第7部分。本部分自实施之日起代替GB/T6109.7—1990。本部分与GB/T6109.7—1990相比,主要变化如下:———130L 级聚酯漆包铜圆线与130级聚酯漆包铜圆线除了热冲指标外所有结构尺寸和性能指标均相同。其中热冲温度均为155℃,但卷绕倍径放大。因此IEC60317?34:1997的130L 级正好相当于GB/T6109.7—1990的130级。此次修订按等同原则明确热级为130L 级;———导体标称直径范围由原来的0.018mm~3.150mm(1级)和0.018mm~5.000mm(2级)分别调整为0.050mm~3.150mm 和0.050mm~5.000mm(2级),取消了微细规格;———用于计算剥离试验用转数的常数犓由150mm 改为130mm;———增加了针孔试验项目。GB/T 6109的本部分规定了以聚酯树脂为基的单一漆层130级漆包铜圆线的要求。 GB/T 6109.7-2008 漆包圆绕组线 第7部分:130L级聚酯漆包铜圆线 GB/T6109.7-2008 标准下载解压密码:www.bzxz.net |
链接地址: |
点击下载
|
替代情况: |
替代GB 6109.7-1990(参考) |
采标情况: |
IEC 60317-12:1990 IDT(参考) |
发布部门: |
中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会(参考) |
提出单位: |
中国电器工业协会(参考) |
归口单位: |
全国电线电缆标准化技术委员会(SAC/TC 213)(参考) |
主管部门: |
中国电器工业协会(参考) |
起草单位: |
上海电缆研究所、中山信诚漆包线材有限公司、苏州圣利线缆有限公司、无锡锡洲电磁线厂、洪波线缆股份有限公司、巨丰复合线有限公司、浙江长城电子科技集团(参考) |
起 草 人: |
雷洁颜、鄔学良、徐进发、曹恒泰、蔡麟、姚桂华、陈惠民(参考) |
出 版 社: |
中国标准出版社 (参考) |
页 数: |
8页(参考) |
书 号: |
155066·1-31783(参考) |
计划单号: |
20011007-T-604(参考) |
下载次数: |
307次 |
